真空厕所废物收集集成处理装置

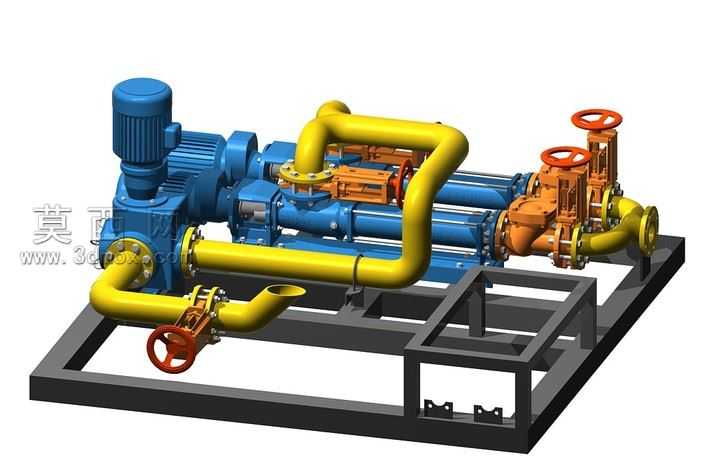

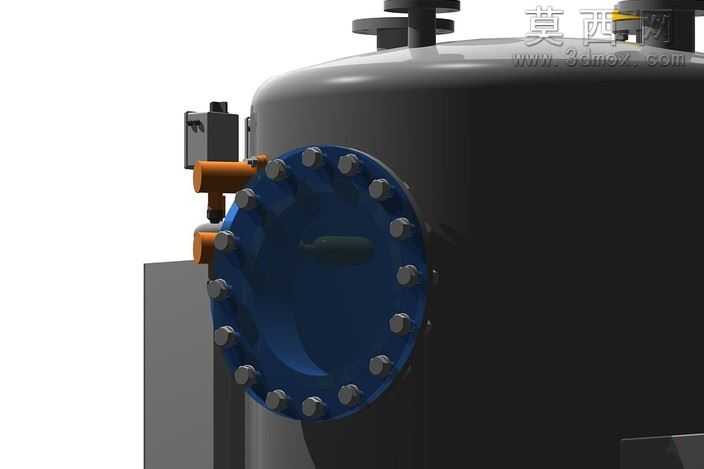

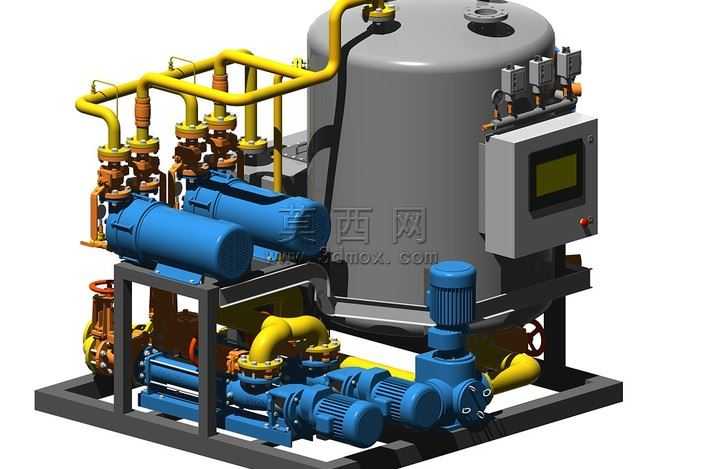

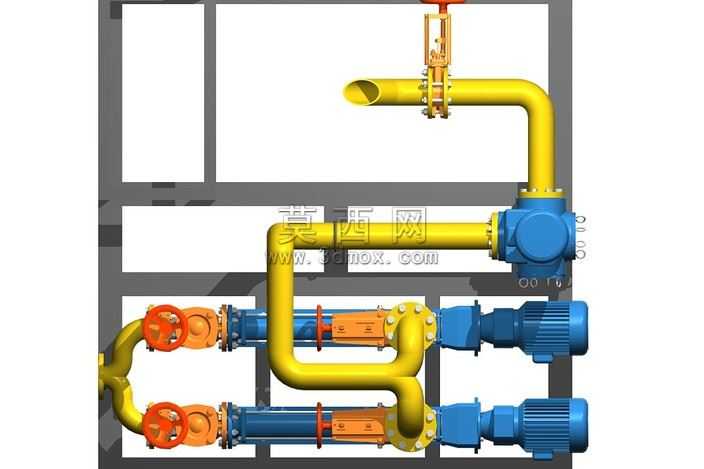

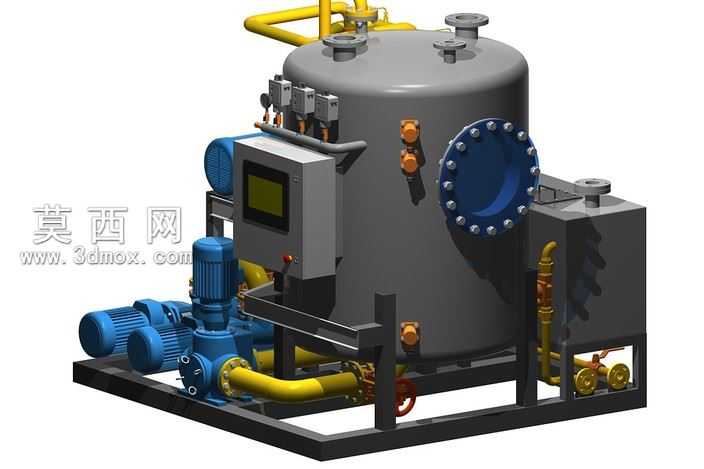

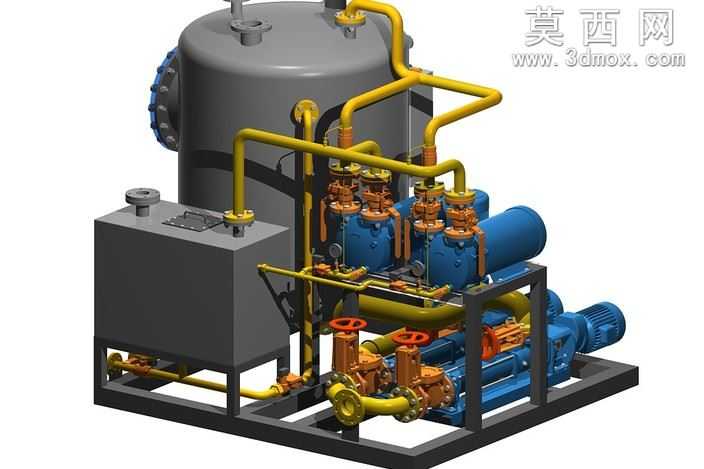

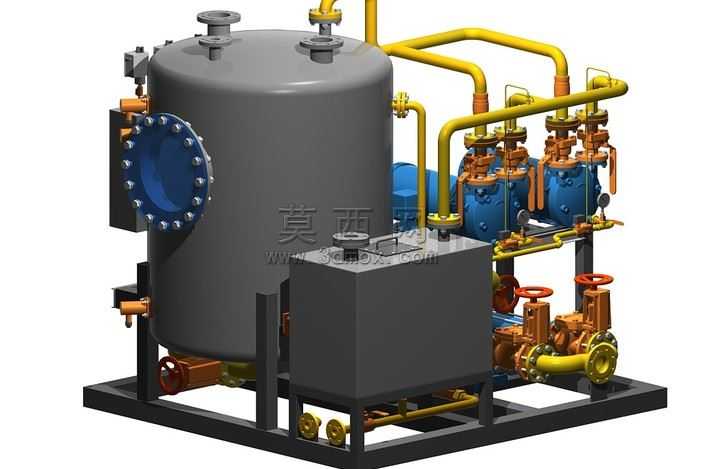

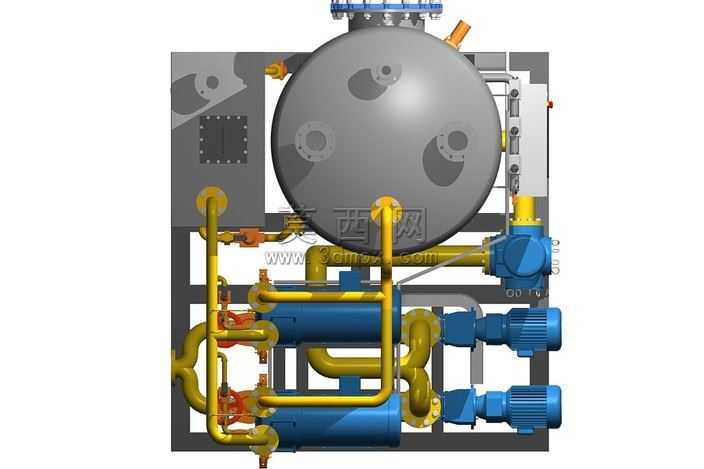

本作品为真空厕所废物收集处理集成装置的三维建模成果，建模过程中采用模块化设计思路，将整套系统拆分为储液罐体、多组真空动力泵、管路阀组、控制柜体、集成机架五大核心模块逐一构建，保证各部件装配关系精准，无干涉错位问题。建模阶段对每一处细节都做了还原：罐体顶部的检修口、压力检测接口按照实际工业标准尺寸绘制，侧面的控制柜体预留了显示屏、操作按钮的安装位，柜体与罐体的走线槽也做了精细化建模；管路部分区分了黄色的工艺管路与蓝色的泵体连接管路，每一段管路的弯头、法兰连接、阀门手轮、密封接头都按照真实管件规格制作，阀门的启闭结构、泵体的电机端盖、散热筋、联轴器护罩都做了细节刻画，底部撬装机架采用型钢焊接结构建模，预留了吊装孔、安装固定位，完全符合工业撬装设备的设计规范。材质渲染阶段，罐体采用哑光不锈钢材质，还原工业金属的磨砂质感，泵体与电机采用工业蓝的烤漆材质，表面添加细微的颗粒质感模拟真实漆面效果，管路根据介质属性区分材质，黄色管路采用防腐涂层材质，阀门采用铸铜搭配金属密封面的材质，机架做了深色防锈漆的材质处理，控制柜体的显示屏做了玻璃反光效果，按钮做了红、绿不同的塑料材质区分，整体渲染光影柔和，各部件材质区分清晰，能够直观展现整套设备的外观质感与结构层次。设计思路上，整套装置采用集成撬装式布局，将所有功能部件整合在同一底座机架上，减少现场安装的管路对接工作量，多泵组并联的设计可以根据收集负荷调整运行泵的数量，兼顾运行效率与设备冗余性，管路阀组的排布预留了足够的操作维护空间，控制柜体紧邻动力单元布置，缩短走线距离同时方便操作人员实时监控设备运行状态，整套模型完整还原了真空收集系统的工作原理与结构布局，可用于设备方案展示、安装指导、生产加工参考等场景。
