水平表面泵系统推力室结构设计

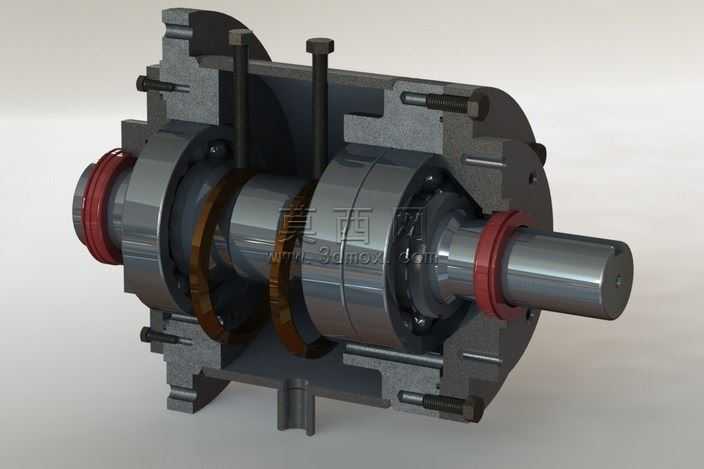

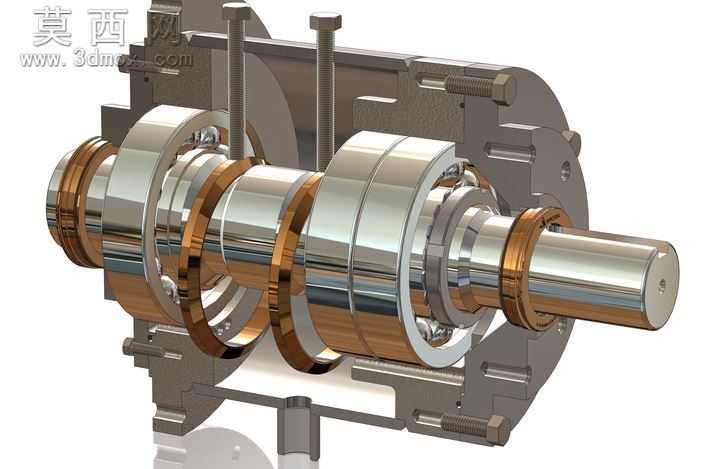

本模型为水平表面泵系统推力室的三维实体建模成果，建模过程中严格遵循机械设计规范，对推力室的各组成部件进行了1:1比例的参数化还原。整体结构采用同轴式布局，核心轴系贯穿整个推力室腔体，轴段上依次布置多组推力轴承、定位隔套、密封组件以及连接法兰，各部件间的配合公差均按照泵类设备的运行工况要求进行设定，保证装配后无干涉、运行时无卡滞。建模阶段对金属材质的表现进行了精细化处理，不同功能部件采用差异化的材质渲染：主轴采用高强度合金钢材质，渲染时突出金属表面的高反光质感与加工纹理；轴承套圈采用轴承钢材质，呈现出细腻的金属磨砂与抛光结合的质感；密封件采用铜合金材质，渲染出暖调金属光泽以区分不同功能区域；外部腔体采用铸铁材质，表现出哑光的金属厚重感。结构设计上充分考虑推力室的受力传递路径，轴向推力通过多组叠装的推力轴承均匀传递至腔体基座，定位螺栓的布置采用对称式分布，保证受力均衡，腔体上的工艺孔、定位槽、安装止口等细节均完整还原，未做简化省略。设计思路围绕泵系统运行时的轴向力承载需求展开，通过多轴承组合的方式提升推力承载上限，隔套的尺寸经过参数化校核，保证各轴承的预紧力处于合理区间，密封组件的安装位置经过优化，可有效阻挡泵内输送介质进入轴承腔体，延长部件使用寿命。整体模型装配关系清晰，各部件可独立拆分查看内部结构，既可以作为泵类设备设计的参考样例，也可用于教学演示中讲解推力室的工作原理与结构组成，渲染阶段采用了工作室级别的光照设置，通过多角度布光突出各部件的轮廓与材质差异，让整体结构的层次更加分明，便于直观理解各组件的装配逻辑与功能定位。
