多缸联动液压驱动作业操作臂结构

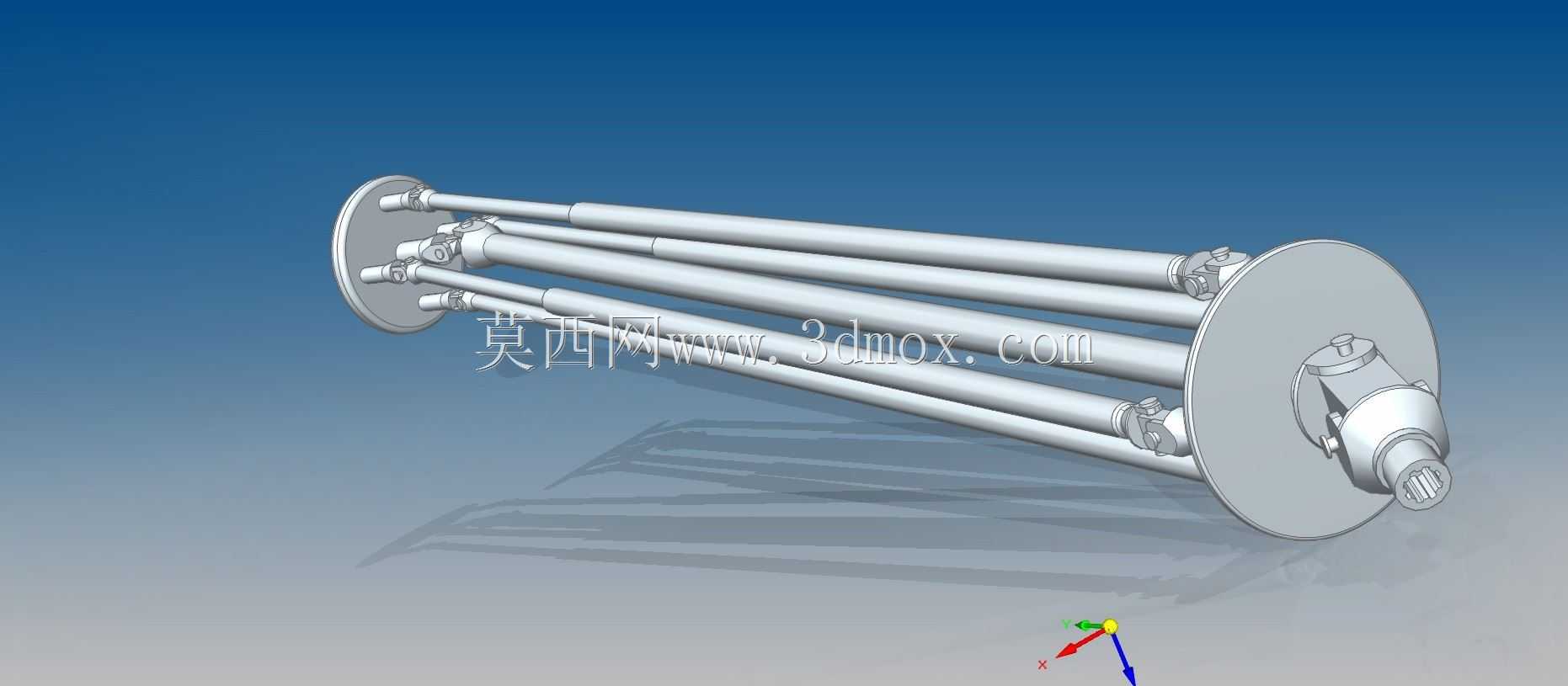

　　在重载工业作业场景里，这类液压驱动的操作臂常被部署在冶金炉前操作、重型工件夹持转运、工程装备属具驱动这类需要大输出力矩、抗冲击载荷的工位，区别于电动伺服驱动的轻载高速臂，它的动力输出特性完全匹配低速重载的作业需求，不会因为瞬时过载出现伺服丢步、驱动器报警的问题，在高温、多粉尘、存在电磁干扰的车间环境里，液压传动的抗干扰能力也远强于纯电驱动的执行机构。从结构设计逻辑来看，这款操作臂采用了平行布置的多根液压油缸作为动力执行与结构支撑构件，没有额外设计独立的臂架承力梁，油缸缸筒本身同时承担了臂身的结构受力功能，这种集成化的设计思路能大幅压缩臂体的整体自重，在同等输出推力参数下，臂身的截面尺寸可以做得更小，适合安装空间局促、

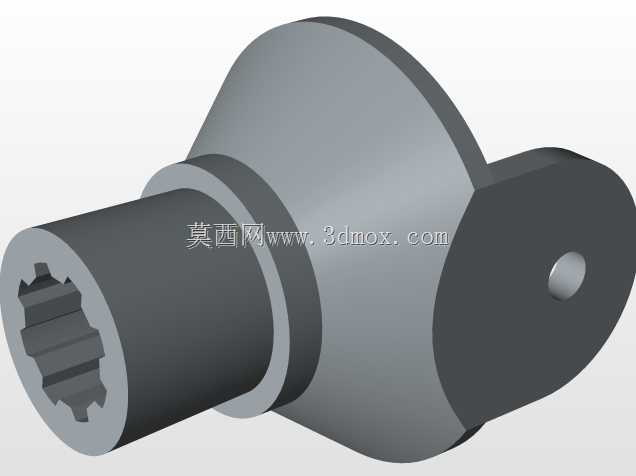

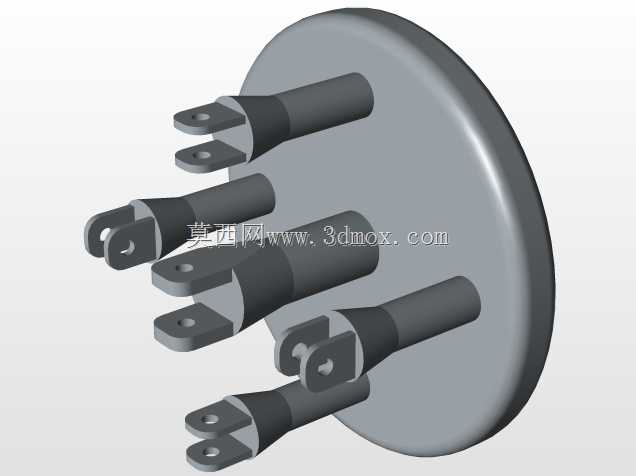

　　对臂体收纳尺寸有严格限制的设备工位。安装端采用了法兰式固定基座，基座上的铰接支座与每根油缸的尾端铰接点做了同轴度公差约束，安装时需要保证基座端面与设备安装面的平面度误差不超过0.1mm，避免油缸安装出现附加偏载，导致密封件过早磨损、杆体拉毛的问题。作业端的铰接接口采用了标准的销轴连接结构，可以根据不同的作业需求换装夹持器、作业工具头、喷吹装置等不同属具，铰接处设计了润滑油道，日常维护时可以通过预留的注油杯加注润滑脂，降低铰接销轴的磨损速率。多油缸的联动控制采用了同步阀配独立平衡阀的油路设计，在臂体伸缩、姿态调整的过程中，每根油缸的进回油侧都有平衡阀建立背压，即使外部油路出现爆管、失压的极端情况，臂体也不会出现瞬时下坠的安全风险，

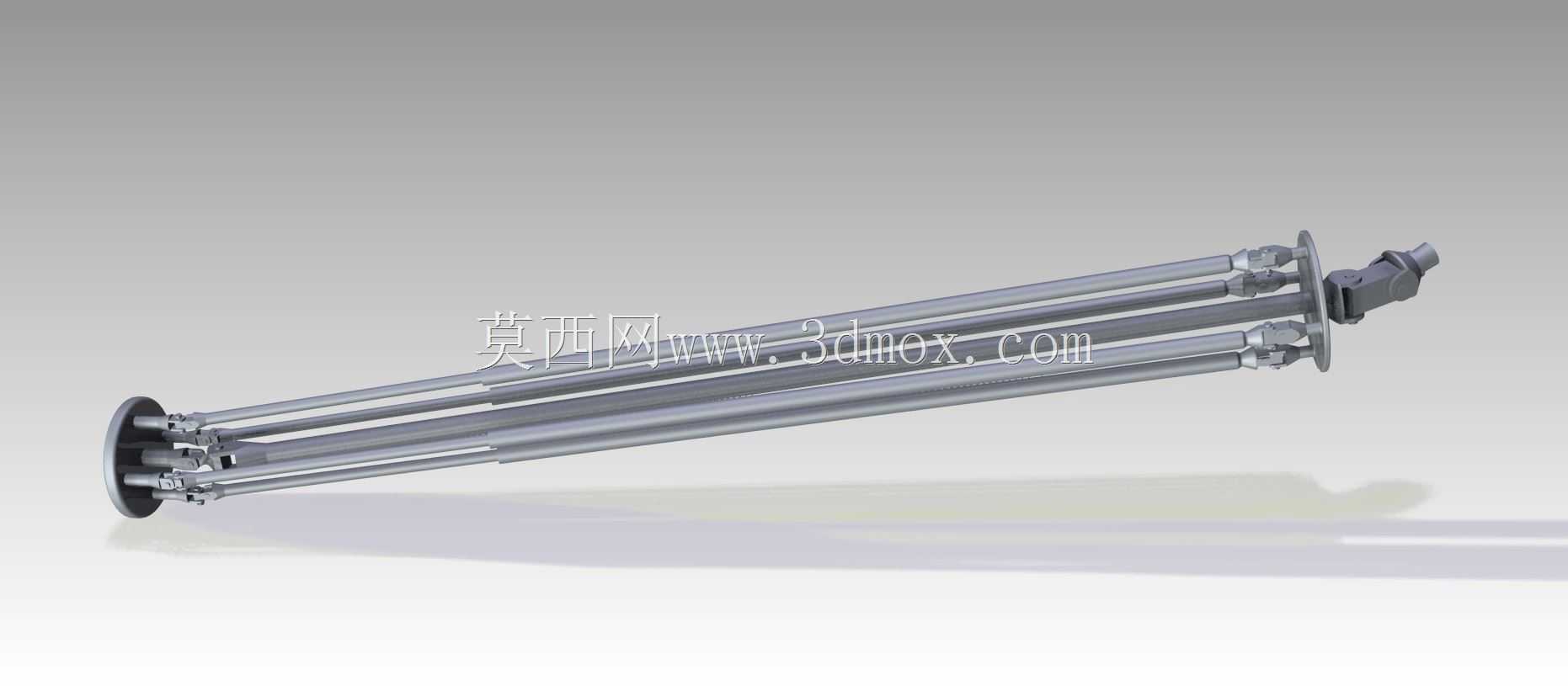

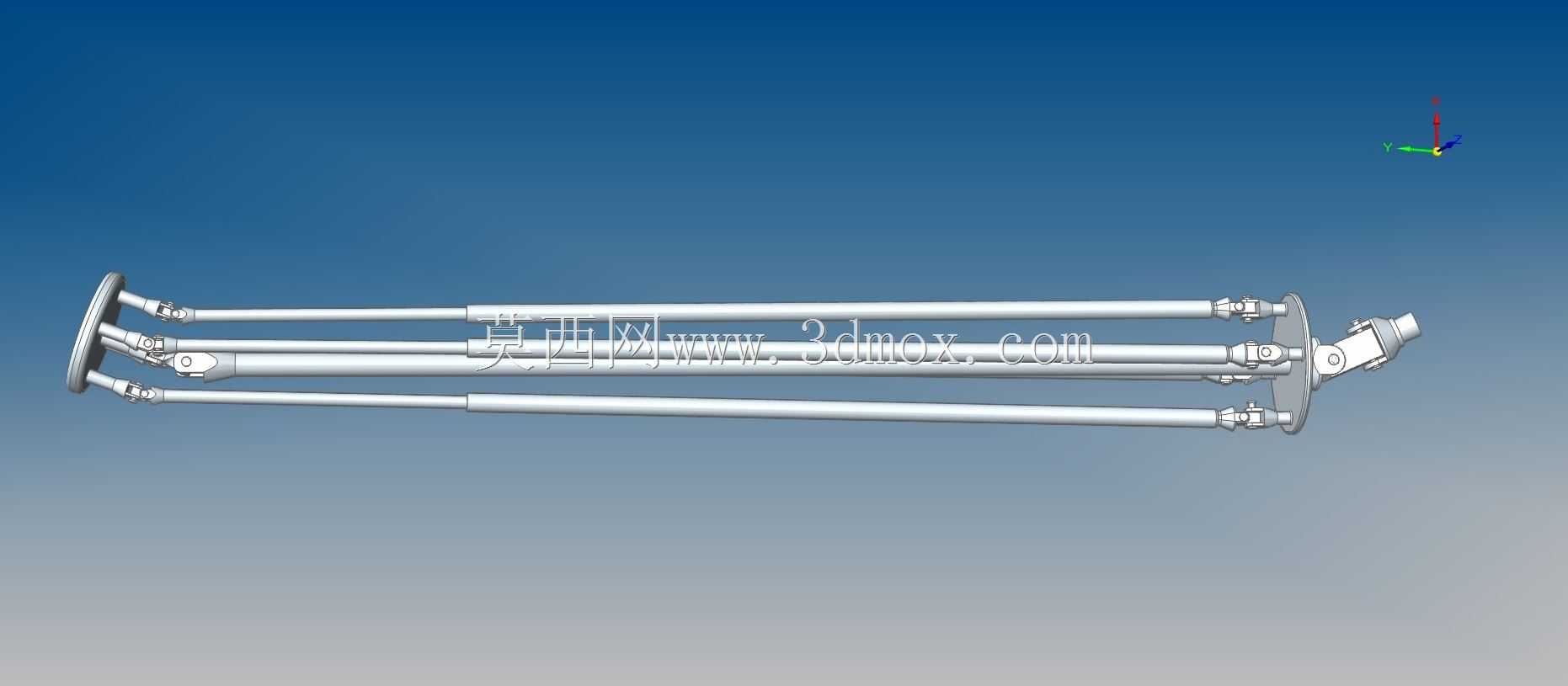

　　同步阀的精度可以保证多根油缸的行程差控制在2mm以内，避免臂体运动过程中出现卡滞、别劲的问题。从安装边界尺寸来看，臂体完全缩回时的整体长度适配常见的设备安装舱室尺寸，完全伸出后的作业覆盖半径可以满足中短距离的重载作业需求，臂体的运动自由度集中在伸缩与小范围的角度调整，没有设计过多的冗余自由度，这也是针对固定工位重载作业做的针对性优化——过多的自由度会增加结构的间隙累积，降低重载下的姿态保持精度，反而会影响作业稳定性。在油路布置上，所有的液压管路都沿着油缸缸筒的外侧做了管夹固定，管路弯曲半径符合液压软管的最小弯曲半径要求，避免臂体运动过程中管路出现拉扯、与结构件摩擦的问题，管夹采用了耐油橡胶衬垫，既能缓冲作业过程中的振动，

　　也能避免管路表面被管夹磨损失效。实际选型应用时，需要根据作业端的最大负载、作业半径计算每根油缸的受力峰值，匹配对应压力等级的液压系统供油压力，常规工业应用下16MPa的系统压力即可满足大部分重载作业的推力需求，如果是冶金炉前这类超高温作业场景，还需要给油缸杆体加装耐热防护套，避免高温辐射导致密封件老化失效，同时在油缸表面设计隔热挡板，阻挡熔融金属飞溅对缸筒表面的损伤。这款结构的建模过程中，所有铰接点的配合间隙都按照实际机械加工的公差带做了预留，没有做理想化的零间隙约束，能真实模拟实际装配后臂体的运动姿态，在做运动仿真时可以直观看到不同行程下的油缸受力变化、管路运动干涉情况，给后续的结构优化、油路布置调整提供准确的三维参考，避免实际加工装配后才发现干涉、受力不合理的问题，减少样机试制阶段的改造成本。
