传感器配套阶梯传动轴结构设计

　　在工业传感检测类设备的传动链路里，阶梯轴是承担扭矩传递、部件定位的核心承载零件，这类轴件的设计合理性直接决定传感检测单元的运行稳定性与检测精度，尤其在需要同轴定位多组检测元件的场景下，阶梯结构的轴段公差配合、安装位预留都需要结合实际装配需求反复校核。从实际应用场景来看，这类阶梯轴多用于接触式位移传感器、转速检测传感器的配套传动结构中，一端可通过联轴器连接驱动端动力输入，中间轴段预留的键槽结构可用于固定触发轮、编码盘等检测配套元件，另一端的轴颈则可与轴承配合实现转动支撑，保证轴件转动过程中的同轴度误差控制在传感检测允许的范围内，避免因轴系跳动导致检测数据出现偏差。

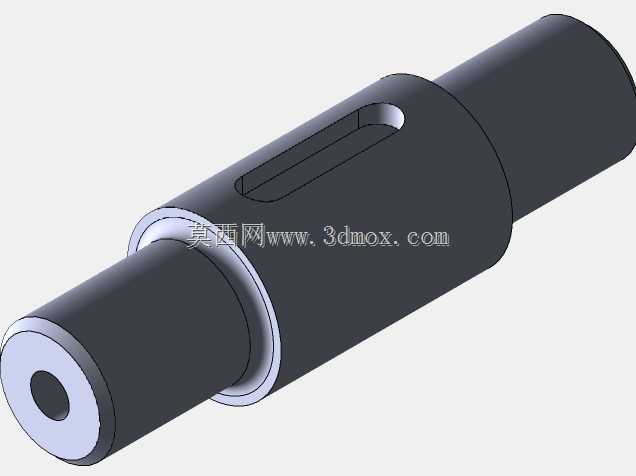

　　设计这类轴件时，首先要结合传动链路的扭矩负载确定各轴段的直径差，不同轴段的直径变化不仅要满足轴承、传动件、检测元件的内孔配合尺寸要求，还要在轴肩位置预留足够的定位端面，轴肩的高度需要匹配所装配件的定位倒角尺寸，既不能过高导致装配时零件无法贴紧定位面，也不能过低导致定位失效出现轴向窜动。本次设计的轴件在中间段开设了通长键槽，键槽的宽度、深度公差按照普通平键的配合标准选取，键槽的位置避开轴肩的应力集中区域，同时保证安装在该轴段的零件可以通过平键实现周向固定，传递额定扭矩时不会出现键连接的压溃或打滑问题。

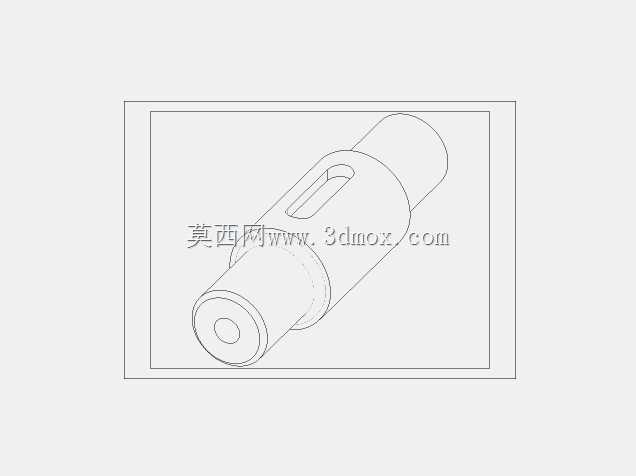

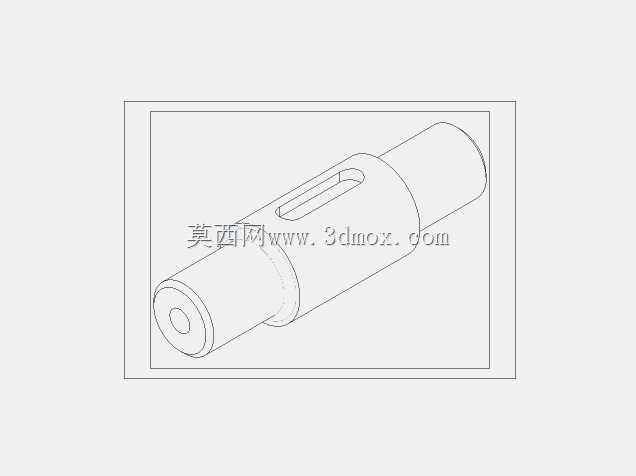

　　从外形尺寸与安装边界来看，轴件的总长度需要匹配安装腔室的轴向空间，两端伸出的轴颈长度要满足轴承安装、联轴器锁紧的空间要求，不能出现轴端过长干涉其他部件、或是过短导致锁紧装置无法固定的问题。各轴段的同轴度、圆柱度公差需要根据传感检测的精度要求设定，与轴承配合的轴颈表面粗糙度要满足轴承安装的配合要求，键槽的对称度公差需要控制在合理范围内，避免装配时平键无法顺利装入键槽，或是装配后出现键侧受力不均的问题。轴端的倒角设计不仅是为了装配时的导向方便，也能去除轴端加工产生的毛刺，避免装配过程中毛刺脱落进入轴承或传感检测单元内部，造成部件卡滞或检测故障。

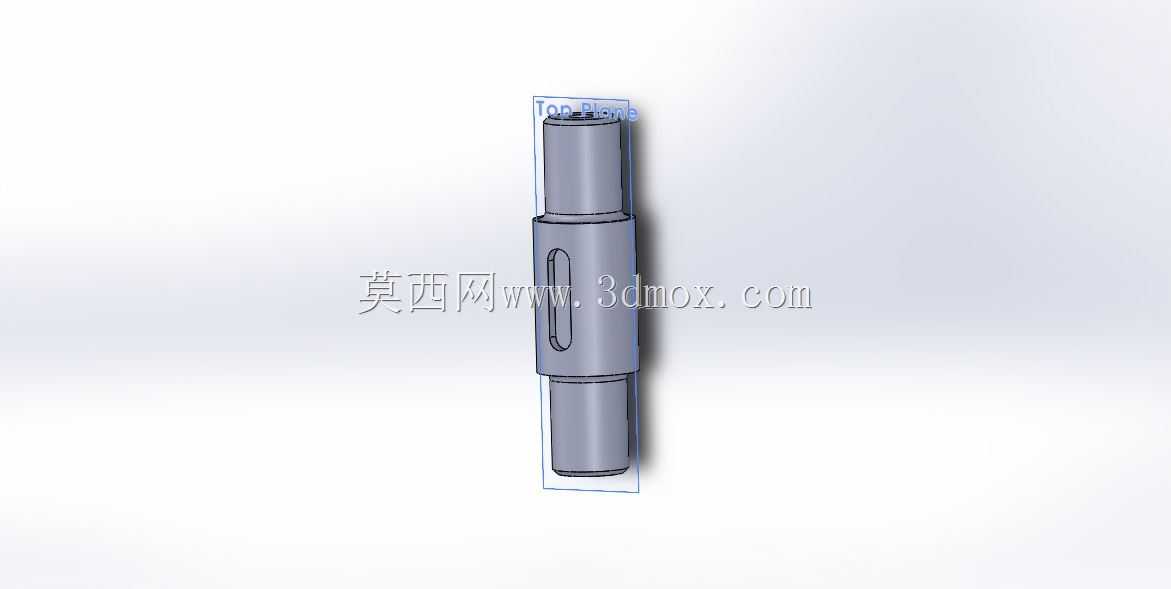

　　在建模过程中，通过基础的回转特征生成轴的主体轮廓后，再通过切除特征生成键槽结构，轴肩位置的过渡圆角需要根据应力计算结果选取，避免轴径突变位置出现过大的应力集中，在长期交变扭矩负载下出现疲劳断裂的问题。倒角特征的添加覆盖所有轴端与锐边位置，保证零件加工完成后没有锋利边缘，方便装配操作的同时也避免划伤安装人员。这类轴件的加工通常采用圆钢下料后车削成型的工艺，键槽通过铣削加工完成，加工完成后需要对配合轴段进行磨削处理，保证表面粗糙度与尺寸精度符合装配要求，热处理工艺可根据实际负载情况选择调质处理，提升轴件的综合力学性能，保证长期运行的结构强度。

　　在实际选型适配时，需要确认轴件各段的配合尺寸与所选用的轴承、传动件、检测元件的内孔尺寸匹配，安装时要注意轴肩与零件端面的贴合度，锁紧装置的预紧力要控制在合理范围，避免预紧力过大导致轴件出现弯曲变形，或是预紧力不足导致轴向窜动。轴件转动过程中的径向跳动量需要在装配后进行检测，确保跳动值在传感检测的允许误差范围内，避免因轴系跳动导致检测元件的采集数据出现波动，影响整个检测系统的工作可靠性。
