这套蒸汽机三维结构覆盖了从核心做功单元到辅助传动、密封紧固的全系列零部件,在热能动力教学演示、复古动力装置复刻、小型外燃机改装领域有着很实际的参考价值,很多做科普展项、老式动力设备复原的工程师,都会参考这类完整的零部件拆分结构来做加工适配。整套结构里的气缸部分做了分层设计,缸体内壁预留了活塞环的安装槽位,缸体两端的端盖结合面做了密封面的凸台结构,安装时可以配合密封垫片实现蒸汽腔的密闭,避免做功过程中蒸汽泄漏影响输出效率;和气缸配套的活塞组件,活塞头部的环槽尺寸适配常规的铸铁活塞环,活塞杆的端部做了螺纹连接结构,可以直接和十字头部件对接,传递活塞的往复推力。

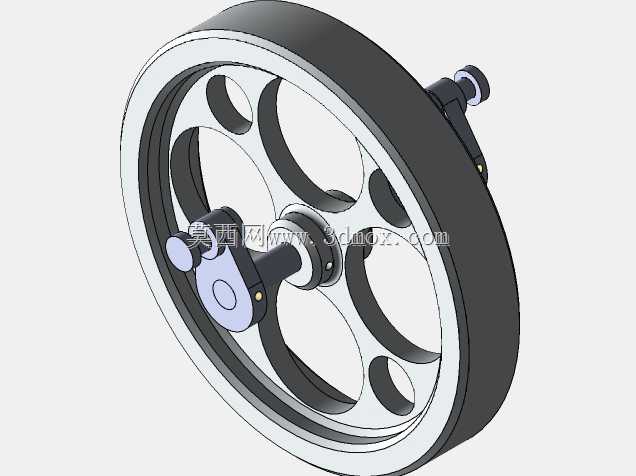

传动部分的曲柄连杆结构做了动平衡配重设计,曲柄销的配合面公差按照滑动配合的要求预留了间隙,安装时可以加注润滑脂减少转动过程中的磨损,和曲柄同轴安装的飞轮采用了轮辐式结构,轮缘部分做了加厚处理,依靠自身转动惯量稳定曲轴的输出转速,避免单缸蒸汽机做功间隔带来的转速波动。配气机构的滑阀部件和阀杆做了同轴度约束,滑阀的滑动面和阀腔内壁的配合间隙控制在合理范围,既能灵活滑动切换进排气通路,又不会出现蒸汽串腔的问题。

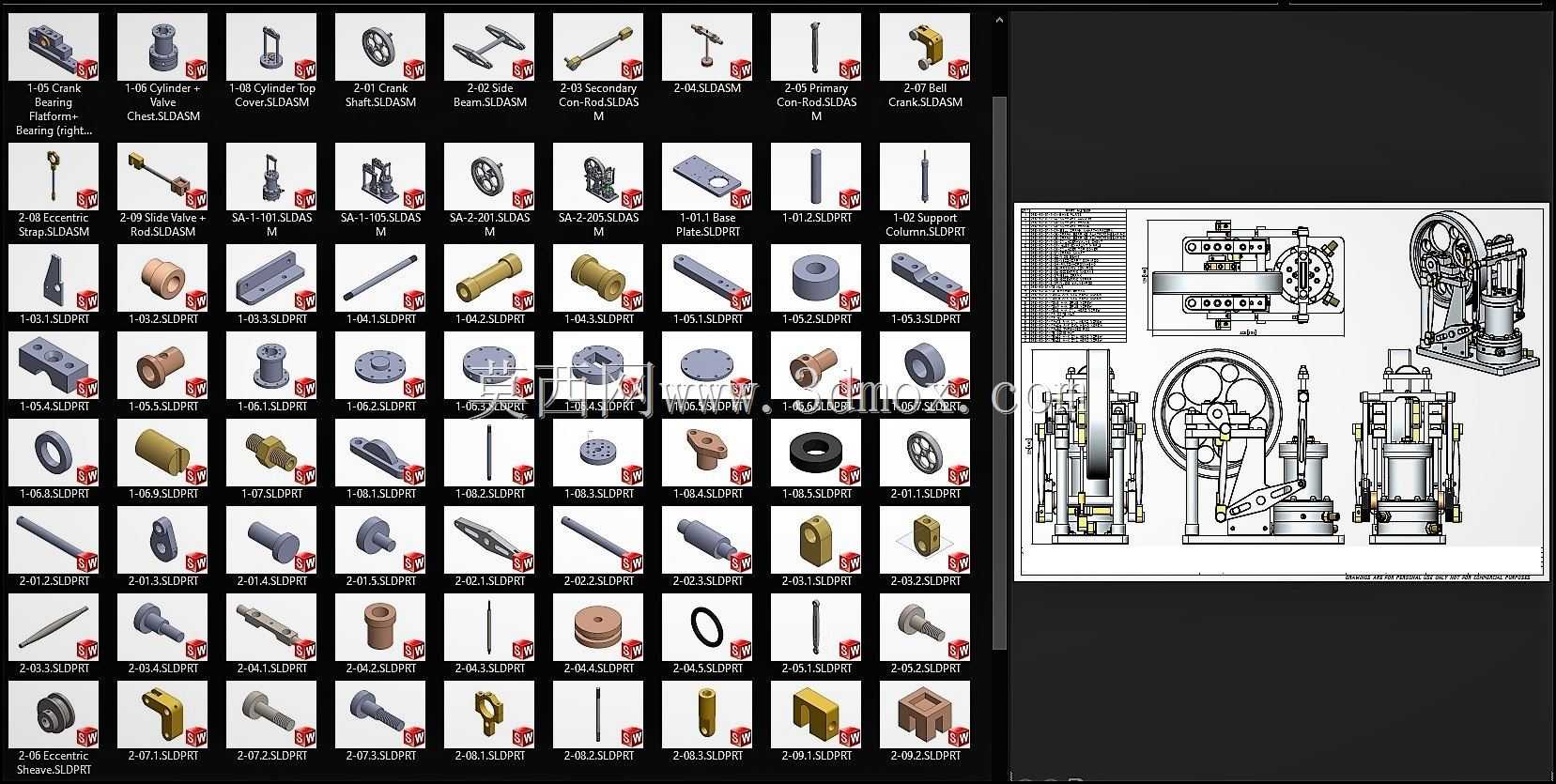

整套模型里的紧固件、密封件、支撑座类零件都做了标准化的接口设计,比如气缸固定座的安装孔位按照常用的螺栓规格做了通孔设计,底座的安装边界预留了和其他设备基座对接的法兰孔距,不管是做单独的蒸汽机运行演示,还是把整套动力单元集成到小型发电机组、复古动力模型车上,都可以直接参考这些安装尺寸做适配,不需要重新测绘核心部件的配合边界。很多刚接触外燃机结构的设计人员,往往会忽略管路接口的安装空间,这套结构里的进气管、排气管接口都预留了足够的扳手操作空间,管路的走向避开了运动部件的运动轨迹,不会出现运行过程中管路和曲柄、连杆发生运动干涉的问题。
做这类动力设备的结构设计时,首先要明确各个部件的运动行程,比如活塞的往复行程决定了曲柄的回转半径,这套结构里的曲柄偏心距和活塞行程做了严格的尺寸匹配,连杆的长度也按照曲柄半径的合理比例设计,避免活塞运行到上下止点时出现传动死点,同时也能减少连杆摆动过程中对气缸壁的侧向压力,降低缸套的偏磨风险。支撑类的轴承座部件,安装孔的同轴度做了装配约束,两个主轴承座的孔位中心高保持一致,避免曲轴安装后出现挠曲变形,长时间运行出现轴颈磨损的问题。密封类的填料函结构,在活塞杆穿出气缸的位置预留了填料安装空间,可以配合盘根填料实现活塞杆处的动密封,减少蒸汽的泄漏量。
在实际的教学应用场景中,这套拆分式的零部件结构可以很直观地展示蒸汽机的做功原理,从蒸汽进入气缸推动活塞往复运动,再通过连杆把直线运动转化为曲轴的旋转运动,最后通过飞轮输出扭矩的整个动力传递路径,都能通过逐个部件的装配关系清晰呈现,比平面的原理图更有实操参考意义。在小型复古动力装置的改装场景中,各个零部件的外形尺寸都做了工程化的设计,没有出现无法加工的异形曲面,大部分金属部件都可以通过常规的车削、铣削工艺加工成型,密封件、紧固件都可以选用标准件替换,不需要单独开模定制,能大幅降低原型机的制作成本。做装配验证的时候,可以直接通过三维结构检查各个运动部件的间隙,比如连杆摆动过程中和气缸底部的间隙、飞轮转动时和底座的间隙、滑阀往复运动时和阀腔端盖的间隙,提前排除实际装配中可能出现的干涉问题,减少实物加工后的返工量。
