电吉他单线圈拾音器护板结构设计

　　这款护板结构是电吉他琴身正面的核心覆盖与安装承载件，日常应用场景覆盖量产电吉他整机组装、老旧电吉他配件替换、定制款电吉他改装升级多个领域，实际使用中同时承担三项核心作用：一是覆盖琴身正面的拾音器安装槽、电位器走线腔，避免演奏过程中汗液、灰尘落入琴身内部腔体造成电路氧化、拾音器积灰故障；二是为三个单线圈拾音器、档位开关、音量音色电位器提供统一的安装基准面，所有电子元件直接锁附在护板对应的预制孔位上，组装时可先在护板上完成全部电路焊接再整体嵌入琴身，大幅提升整机组装的作业效率，也方便后期电路检修时直接整体拆下护板操作，无需在琴身内部狭小空间内作业；三是作为琴身正面的装饰与握持防护结构，演奏时右手拨弦区域直接接触护板表面，避免长期拨弦摩擦刮花琴身漆面，同时异形轮廓贴合琴身握持弧度，提升持琴演奏时的贴合手感。

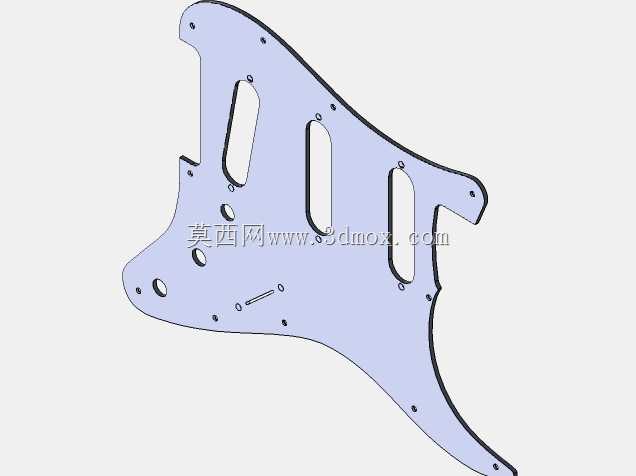

　　从设计思路层面看，整个结构采用薄型板材一体成型方案，整体轮廓完全匹配ST款电吉他琴身正面的弧形安装边界，边缘做了等宽的收边处理，嵌入琴身时与琴身表面的沉台完全贴合，不会出现凸起或缝隙过大的问题。板材厚度控制在1.5mm-2mm区间，既保证足够的结构强度，在锁附螺丝、安装拾音器时不会出现翘曲变形，又不会因为厚度过大导致嵌入后高出琴身表面影响演奏手感。三个拾音器安装槽的位置严格按照单线圈拾音器的标准安装间距排布，槽体长宽尺寸匹配常规单线圈拾音器的外形轮廓，槽边预留的螺丝孔位对应拾音器两端的固定耳，安装时可通过调整螺丝拧入深度来微调拾音器与琴弦的间距，以此适配不同演奏风格的输出灵敏度需求。

　　安装边界的设计上，护板外围均匀分布了11个沉头螺丝孔，孔位位置完全对应琴身沉台上的预制螺纹孔，沉头深度与所选固定螺丝的头部厚度匹配，锁附后螺丝头部完全没入护板表面，不会出现凸起刮蹭演奏者手臂的问题。护板上除了三个拾音器主安装槽外，还预制了档位开关安装孔、两个电位器安装孔、琴颈固定端的避让缺口，以及侧边的背带钉避让位，所有孔位的位置公差控制在±0.1mm以内，确保组装时所有元件都能顺利对位，不会出现孔位偏移导致元件无法安装的问题。走线槽的设计隐藏在护板背面，拾音器与电位器之间的连线可沿着背面预制的浅槽排布，避免线材被夹在护板与琴身之间造成挤压破损，同时也能让护板安装后完全贴平琴身沉台，不会因为线材垫起出现局部翘曲。

　　结构细节处理上，护板所有外露边缘都做了R0.5mm的圆角倒边处理，没有尖锐棱角，演奏时手臂沿护板表面移动不会被刮伤；表面采用哑光磨砂处理，既减少演奏时的光线反射干扰视线，也能避免手部出汗时出现粘滞感。针对不同改装需求，该结构的孔位可兼容常规尺寸的单线圈拾音器、小双轨拾音器，无需额外扩孔即可直接替换安装，适配性较强。在建模过程中，所有曲面轮廓都通过曲率连续的样条曲线拟合，确保加工后边缘顺滑无折线，安装孔位的位置都做了装配干涉检查，确认锁附螺丝时不会与琴身内部的腔体结构、拾音器本体发生干涉，整体结构完全满足批量冲压加工或激光切割加工的工艺要求，加工后无需大量二次打磨即可直接进行表面处理投入组装。
