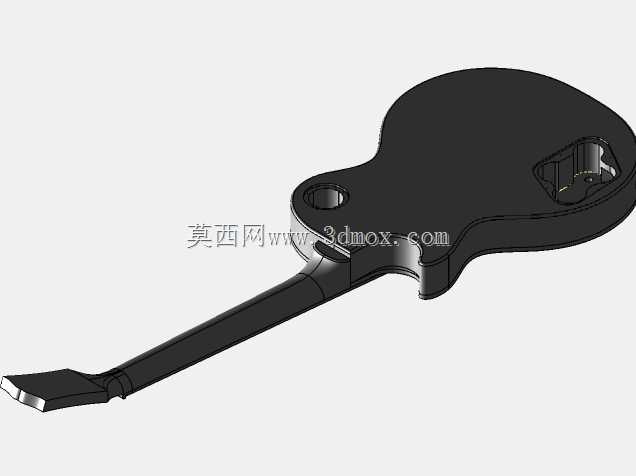

经典Les Paul电吉他外形结构三维数模

　　本次呈现的数模还原了经典Les Paul型电吉他的完整实体结构，从工程视角拆解来看，这类实体电吉他的结构设计核心围绕琴体共振、拾音模块安装、演奏握持手感三个核心维度展开。首先看琴体部分，数模完整还原了该型号标志性的单缺角弧形轮廓，琴身主体采用实心结构设计，这种结构的核心作用是抑制琴弦过度共振带来的回授啸叫，同时为琴桥、拾音器、电位器、输出接口等功能部件提供稳定的安装基准面。琴颈与琴体的连接采用该型号经典的插接式结构，数模中预留了精准的颈槽安装边界，琴颈指板部分的弧度、琴头的弦钮安装孔位都做了完整的结构还原，琴头的倾斜角度经过结构优化，能够保证琴弦穿过弦枕后保持足够的下压力，避免演奏过程中出现琴弦移位、打品的问题。从实际应用场景来看，

　　这类数模可用于乐器生产环节的工装夹具设计、定制化琴体改装的结构验证、乐器周边配件比如琴盒、壁挂架、背带钉的适配开发，也可作为文创产品、乐器主题展示装置的结构设计参考。设计思路上，该结构充分平衡了演奏人机工程与结构可靠性：琴身的弧形轮廓贴合演奏者坐姿、站姿下的身体贴合角度，缺角设计能够拓展高把位演奏的手指操作空间，琴身预留的拾音器安装腔、电路走线槽、琴桥固定孔位都遵循行业通用的安装尺寸规范，能够适配市面上主流的双线圈拾音器、固定式琴桥、拉弦板等标准配件，不需要额外做结构修改即可完成配件装配。外形尺寸与安装边界方面，数模还原的琴身最大宽度控制在330mm左右，琴颈有效弦长对应常规24.75英寸的行业标准尺寸，

　　琴身厚度在40-45mm区间，琴头部分的弦钮安装孔位按照3+3的经典排布做了预留，孔位间距、孔径都匹配常规封闭式弦钮的安装尺寸，琴身背部的腔体预留了足够的电路仓空间，能够容纳电位器、电容、档位器等电路元件，同时腔体边缘做了倒角处理，避免安装过程中割伤线材绝缘层。从结构强度角度来看，琴颈内部的钢筋安装槽也在数模中做了体现，这个结构是电吉他琴颈的核心调节部件，能够通过调整钢筋的弯曲度抵消琴弦拉力带来的琴颈变形，保证不同温湿度环境下的琴颈平直度，数模中该槽位的深度、宽度、延伸长度都符合常规双向调节钢筋的安装要求，不需要二次加工即可完成钢筋的预埋装配。琴身底部的背带钉安装孔位、琴颈根部的背带钉安装位置都做了结构强化设计，

　　避免背带长期拉扯导致的木材开裂问题，琴桥安装位置的平面度在数模中做了严格控制，保证安装后琴桥底座与琴身完全贴合，能够将琴弦振动充分传递到琴体，提升延音表现。这类实体结构数模区别于外观渲染模型，所有安装位的尺寸边界都做了工程化还原，不是单纯的曲面造型，能够直接用于结构验证、配件适配、生产开模的参考，对于乐器设计从业者、定制改装工坊、周边配件开发者来说，能够省去大量逆向测绘的时间，直接在现有结构基础上做个性化调整，比如修改琴体贴面弧度、调整拾音器配置、更换琴桥类型等，都可以基于这个数模快速完成结构修改，验证装配干涉问题。
