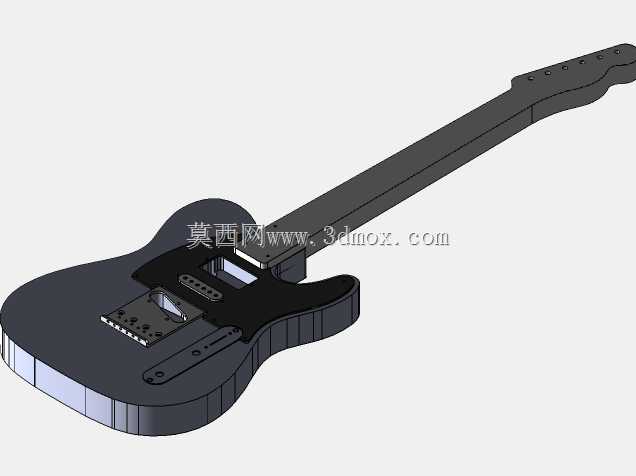

Tele款电吉他整体结构三维数模

　　这款电吉他的三维结构设计，核心围绕量产装配、演奏适配性两个核心维度展开，区别于纯外观手办类模型，所有结构特征均对应实际乐器生产的工艺要求与演奏使用的功能需求。从实际应用场景来看，该结构可覆盖电吉他量产前的结构验证、定制化改装的结构适配、乐器维修的配件匹配三类核心场景，不管是乐器厂的结构工程师做开模前的干涉检查，还是独立制琴师做定制款的结构调整，都可以直接基于该数模做特征修改，省去从零开始测绘的工作量。

　　从设计思路上看，整体采用分模块装配的结构逻辑，将琴身、琴颈、琴头、拾音器组件、弦桥组件、护板、控制电路舱盖板拆分为独立可拆分的零件，每个零件的配合面都预留了实际生产所需的装配公差带，比如琴颈与琴身的插接配合面，按照实际木件加工的公差要求预留了0.1-0.2mm的调整间隙，避免实际装配时因为木材形变或者加工误差出现插接过紧或者间隙过大的问题；琴身的拾音器安装槽、弦桥安装孔位，都对应市售标准Tele款配件的安装尺寸做了特征匹配，不需要二次修改孔位就可以直接适配常规量产的同规格配件。

　　外形尺寸与安装边界方面，整体有效弦长采用电吉他常规的25.5英寸标准规格，对应琴颈品格的位置、琴桥到琴枕的距离都严格按照实际演奏的音准要求做了定位，琴身轮廓采用经典Tele款的人体工学切角设计，对应演奏时小臂贴合的位置、肋部贴合的位置都做了圆弧过渡处理，避免长时间演奏出现硌手的问题；琴身内部的电路舱深度按照常规电位器、电容的安装高度做了预留，舱体边缘做了走线槽的特征，方便实际装配时布设信号线，避免线路被盖板挤压出现短路或者信号干扰的问题；琴头的弦钮安装孔位对应标准封闭式弦钮的安装尺寸做了定位，孔位的排布角度考虑了琴弦从弦钮到琴枕的走线角度，避免琴弦出现过大的折角影响音准稳定性。

　　功能特性上，该结构完整还原了Tele款电吉他的双拾音器配置，琴桥位置的单线圈拾音器安装座带角度调整特征，可以根据实际演奏的输出需求调整拾音器与琴弦的间距，琴颈位置的拾音器固定结构做了减震垫的安装槽，减少琴身共振带来的拾音器微音啸问题；弦桥组件采用分体式固定琴桥结构，每个弦鞍都带独立的高度调整与音准调整螺丝的安装位，对应每根琴弦的高度、音准都可以独立微调；护板的固定孔位对应琴身的安装螺柱做了精准定位，护板与琴身的贴合面做了0.05mm的下沉台阶，确保护板安装后与琴身表面齐平，不会出现凸起刮蹭演奏者手臂的问题。

　　从结构设计的工程细节来看，所有零件的壁厚都按照实际木材加工的最小壁厚要求做了设定，琴身最薄的边缘位置壁厚不低于8mm，避免加工或者使用过程中出现开裂的问题；琴颈的内部钢筋安装槽做了完整的特征还原，对应调节钢筋的安装空间、琴头位置的调节孔位都做了精准预留，不需要后期二次开槽就可以直接安装常规的双向调节钢筋，用来调整琴颈的弯曲度，适配不同张力的琴弦使用需求；琴身的背带钉安装孔位做了沉头特征，对应背带钉的安装深度做了预留，确保背带钉安装后不会突出过多，也不会因为拧入过深穿透琴身内部的电路舱。

　　不同于纯外观展示的曲面模型，该数模的所有装配特征都具备实际生产指导意义，比如琴颈的指板弧度采用常规的9.5英寸弧度，对应品丝的安装槽位置、指板的曲面曲率都做了精准还原，品丝的安装槽深度按照常规品丝的安装脚尺寸做了设定，实际生产时可以直接基于该数模生成CNC加工路径，不需要二次测绘尺寸；控制旋钮的安装轴孔对应标准6mm直径的电位器轴做了匹配，孔位的位置考虑了演奏时右手盲操作的便利性，距离琴桥的位置、距离护板边缘的距离都符合常规电吉他的操作习惯，不会出现操作时碰弦或者误触旋钮的问题。
