Tele风格电吉他琴身结构三维设计

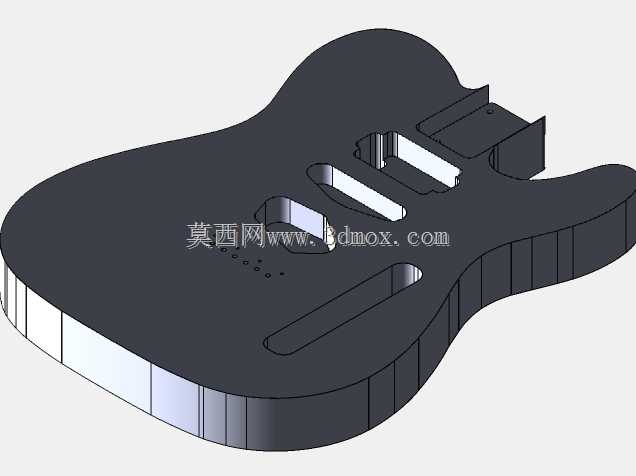

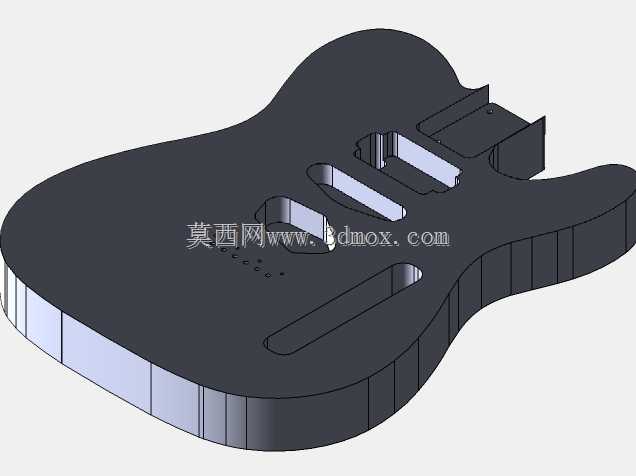

　　在电吉他的定制改装与小批量生产场景中，琴身作为承载所有核心部件的基础结构，其设计精度直接决定了整琴的装配适配性、握持手感与最终的音色表现。这款Tele风格的琴身结构，在经典Tele琴型的基础上做了拾音器配置的适配调整，专门预留了双线圈Humbucker拾音器与Strat款中间单线圈拾音器的安装槽位，打破了传统Tele琴型仅搭载琴颈单线圈+琴桥单/双线圈的配置局限，能满足乐手对更多音色档位的使用需求。从结构设计的角度来看，琴身的轮廓曲线完全贴合人体工学设计，演奏时手臂搭靠的琴身边缘做了圆弧过渡处理，避免长时间持琴演奏时的硌手感，琴身腰部的内凹弧度适配站姿演奏时的身体贴合度，不管是坐姿还是站姿使用都能获得稳定的持琴重心。

　　琴身的拾音器槽位采用阶梯式沉槽设计，槽位的深度严格匹配对应型号拾音器的安装高度要求，槽壁与拾音器外壳的单边间隙控制在0.2mm以内，既保证拾音器可以顺利嵌入安装，又不会因为间隙过大出现安装后松动、位置偏移的问题，拾音器槽周边预留了电位器、档位器的走线空腔，空腔的转角处做了圆角处理，避免穿线时刮伤线材绝缘层，同时空腔的容积经过反复调整，在保证结构强度的前提下预留足够的走线空间，不会出现线材挤压导致的电位器调节卡顿、档位切换不畅的问题。琴身正面的弦路槽深度控制在1.5mm，宽度匹配常规电吉他琴弦的弦距布局，槽位的走向完全对齐琴桥与琴颈的安装基准线，能保证琴弦安装后处于正确的振动路径上，避免出现打品、弦距不均的问题。

　　琴颈连接部位采用Tele琴型经典的螺栓连接结构，连接槽的平面度公差控制在0.1mm以内，四个安装螺栓孔的位置度公差严格对齐标准Tele琴颈的安装孔位，能直接适配市售的量产Tele规格琴颈，不需要二次打磨修配。琴身的整体厚度采用经典电吉他的45mm标准厚度，这个厚度既能保证琴身有足够的结构刚性，在安装金属配件后不会出现形变，又能控制整琴的重量在3.2kg-3.5kg的舒适区间，避免长时间演出持琴带来的肩部负担。琴身背面预留了弹簧仓的安装位置，仓体的尺寸适配常规单摇琴桥的弹簧安装需求，仓盖的安装沉槽深度匹配2mm厚的塑料或金属仓盖，安装后仓盖与琴身背面完全齐平，不会出现凸起硌靠身体的问题。在设计过程中，所有的安装孔位都做了沉头处理，

　　螺丝安装后头部完全没入木材或配件表面，不会出现凸起刮蹭衣物或者影响配件安装的问题，琴身的所有外露边缘都做了R3的圆角倒边处理，除了提升握持手感之外，也能避免木材边角受到磕碰时出现崩裂的问题，提升琴身的结构耐用性。这款琴身的设计可以直接用于CNC数控加工生产，不管是采用桤木、岑木等传统电吉他常用木材，还是采用亚克力、碳纤维等新型材料，都可以直接基于这个三维模型生成加工刀路，不需要二次调整结构尺寸，能大幅缩短定制吉他的生产周期，降低设计出错的概率，对于小型吉他工作室、定制琴制作者来说，这个结构模型可以直接作为基础模板，根据不同的外观涂装、配件选型需求做微调，快速产出符合客户需求的定制琴身结构。
