斯特拉特电吉他琴身三维结构设计

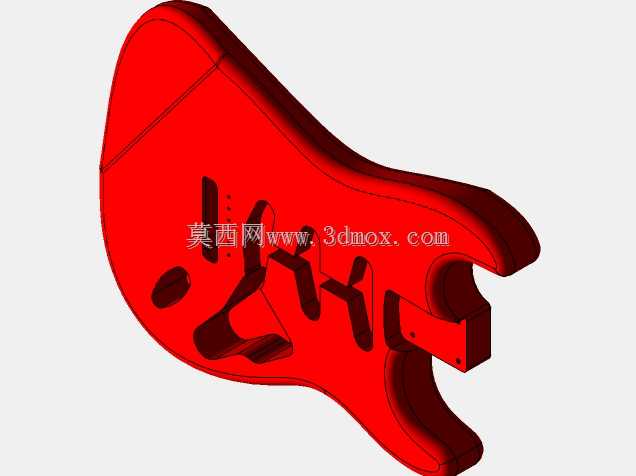

　　本次呈现的三维结构为经典斯特拉特款式电吉他的琴身主体，作为电吉他的核心承载构件，其结构设计直接决定了整琴的装配适配性、握持手感与后续使用稳定性。从实际应用场景来看，该琴身结构可直接用于电吉他量产前的结构验证、手工定制琴的加工参考、乐器维修领域的配件复刻，也可作为乐器结构设计教学的具象案例，帮助从业者理解实体电吉他的腔体布局与安装逻辑。

　　从功能特性层面拆解，该琴身采用一体式实心切削结构设计，预留了完整的拾音器安装槽位、琴颈连接卡口、电位器与档位器走线腔体、琴桥固定孔位以及背带钉安装点位，所有槽位的边界尺寸均按照行业通用的斯特拉特规格设定，可直接适配市面上绝大多数同规格的标准配件，无需二次扩孔或修型。琴身的握持轮廓做了符合人体工程学的曲面过渡，前臂倚靠位置做了内收斜切处理，高把位演奏对应的琴身连接位置也做了缺角切削，保证演奏时手部移动无阻碍，背部的腔体盖板槽位深度经过精确计算，既可以容纳完整的电路走线与元器件，也不会过度切削导致琴身结构强度下降，避免长期使用出现形变问题。

　　设计思路上，该结构优先保证装配兼容性与结构刚性的平衡，整体外形轮廓严格遵循经典斯特拉特琴型的比例关系，所有安装孔位的位置度公差控制在0.1mm以内，确保配件安装后无错位、缝隙不均的问题。琴身的厚度设定为行业通用的45mm标准厚度，边缘做了均匀的圆弧倒角处理，既避免锐边划伤使用者，也能优化琴身的持握贴合度。材质适配层面，该结构可直接适配桤木、岑木、桃花心木等常见电吉他琴身用材，不同材质的加工余量在建模时已做预留，加工时可根据选用的木材密度调整切削参数，无需修改核心结构尺寸。

　　安装边界方面，琴颈连接位置采用标准的四螺栓连接结构，连接面的倾斜角度经过精确校准，保证安装后琴颈与琴身的角度符合琴弦振动的最佳角度要求，无需额外加装垫片调整。拾音器槽位分别对应单-单-双的经典拾音器配置布局，槽位深度可适配不同高度的拾音器型号，槽壁与拾音器的配合间隙控制在0.2mm，既方便安装拆卸，也不会出现拾音器晃动的问题。琴桥位置的安装孔位按照单摇琴桥的标准规格设定，可直接适配同规格的单摇颤音系统，颤音系统的弹簧腔体深度预留了足够的弹簧伸缩空间，保证摇把操作时无干涉。背部的电路腔体与拾音器槽位、琴颈连接位置之间预留了专门的走线通道，所有通道的转角处做了圆弧过渡，避免穿线时刮伤线材绝缘层，电路腔体的盖板安装孔位均匀分布，保证盖板安装后平整无凸起。

　　从结构强度验证的角度来看，该琴身的应力集中位置主要分布在琴颈连接卡口与琴桥固定区域，建模时已对这两个区域的材料厚度做了加强处理，在琴弦标准拉力下，琴身的形变量控制在0.05mm以内，不会出现长期使用后琴颈角度偏移、琴桥下陷的问题。琴身的漆面附着厚度也在建模时做了预留，整体外形尺寸在完成漆面喷涂后仍能保持标准的装配公差，不会出现配件安装过紧或过松的情况。对于定制改装场景，该结构的槽位边界也预留了少量的修改余量，使用者可根据自身需求更换不同规格的拾音器或琴桥，只需对槽位做少量修型即可完成适配，无需重新制作整个琴身结构。
