在FRC竞赛机器人的轴系传感布置场景中,六角动力轴的旋转反馈采集一直是结构设计里容易被忽略但直接影响控制精度的环节——常规1/2英寸六角输出轴多直接连接轮组、传动臂等执行部件,而市面常见的增量式编码器多采用1/4英寸光孔输入,轴径不匹配、安装基准缺失的问题,很容易导致编码器采集数据出现跳动、丢步,甚至在机器人高速运动、急停换向的工况下出现连接松脱。这套适配结构正是针对这类实际装配痛点设计,将轴径转换与安装支撑功能整合为一体,不需要额外加工转接轴、定制安装片,就能快速完成编码器在六轴机器人关节、轮组驱动端的固定。

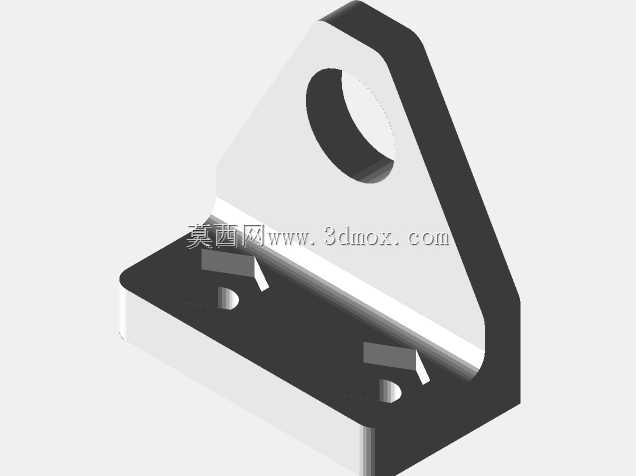

从结构功能拆分来看,整个零件分为两个核心功能区:下部是安装固定基座,上部是轴系转换支撑立板。下部基座采用平板式安装面,预留两个沉头安装孔,孔位间距匹配FRC机器人常用的铝型材安装槽距,安装时可以直接通过T型螺栓将整个支架固定在型材框架或者驱动端的安装板上,沉孔设计可以让螺栓头完全没入安装面,不会出现凸起干涉编码器本体或者周边走线的问题;基座的平面度控制在0.1mm以内,保证安装后支架不会出现倾斜,避免编码器输入轴承受径向弯矩。上部立板做了三角形的加强筋过渡,连接基座与上部的轴孔位,这种三角加强结构不需要额外增加零件厚度,就能大幅提升立板的抗扭刚度——毕竟机器人运行时的振动、轴系传动的径向力都会直接作用在立板上,如果刚度不足,立板出现微形变就会导致编码器轴与动力轴不同心,长期运行会磨损编码器轴承,缩短传感元件的使用寿命。
上部的轴孔是整个结构的核心功能位,孔型做了适配1/2英寸六角轴的贯通设计,六角孔的公差采用H7级间隙配合,既可以让六角轴顺畅穿过孔位,不会出现卡滞,又能保证周向无旷量,动力轴的旋转可以无间隙传递给编码器;孔位的一侧预留了编码器安装止口,止口尺寸匹配常用小型编码器的安装外径,编码器装入后可以自动找正同轴度,不需要反复调整对中,止口旁预留的小孔可以穿入紧定螺钉,用来锁定编码器外壳,避免编码器外壳随轴跟转。轴孔的轴向长度做了针对性控制,既保证六角轴穿过时有足够的支撑长度,不会出现悬臂翘曲,又不会过长导致与编码器输入轴的连接出现干涉——1/4英寸的编码器输入轴插入六角轴端的预钻孔后,配合顶丝锁紧,就能实现动力从1/2英寸六角轴到编码器输入轴的稳定传递,整个传动链没有额外的转接零件,装配累计误差可以控制在0.05mm以内。
设计过程中特意对安装边界做了校核:整个支架的外轮廓尺寸控制得非常紧凑,立板顶端做了圆弧过渡,没有尖锐棱角,既避免竞赛中剐蹭线路、其他运动部件,也能减少零件的整体重量,对于对重量控制严苛的FRC机器人来说,每减少一克无效重量都能提升整机的动态响应性能。零件材质选用6061铝合金,兼顾强度与轻量化要求,加工时可以采用CNC铣削一次成型,不需要二次装夹就能保证所有安装面、孔位的形位公差;如果是小批量试制,也可以采用3D打印的方式制作,结构的壁厚均匀性做了优化,最小壁厚3mm,打印时不会出现翘曲、填充不足的问题,完全满足样机调试阶段的使用强度。
实际装配时,只需要先将支架通过两个沉头螺栓固定在预设的安装位,再把六角轴穿过支架的六角孔,随后将编码器卡入上部的止口位,把编码器的1/4英寸输入轴插入六角轴端的对应孔位,锁紧顶丝固定编码器外壳与输入轴,就完成了整个编码器的安装,整个过程不需要复杂的对中调试,哪怕是没有太多装配经验的队员,也能在几分钟内完成传感部件的部署。这种集成式的设计,替代了以往需要“转接轴+独立安装片+紧固件”的多零件组合方案,减少了装配环节的零件数量,也降低了多零件配合带来的累积误差,在六轴机器人的关节旋转反馈、轮组里程计采集、传动机构转速检测等场景下都能适用,不管是竞赛机器人的快速迭代调试,还是小型自动化设备的轴系传感加装,都能直接复用这套结构的设计思路,只需要调整安装孔距、轴孔尺寸,就能适配不同规格的六角轴与编码器型号。
