适配Vex管的Clippard双气罐安装固定支架

　　在FRC竞赛类气动系统搭建场景中，气路元件的可靠固定一直是影响设备运行稳定性的关键细节，这款双位气罐安装支架正是针对标准1x1英寸Vex管安装基准开发的专用固定件，主要用于Clippard系列小型气罐的并排定位安装，解决气路集成时罐体晃动、管路拉扯导致的密封失效问题。从实际使用场景来看，这类支架多应用在竞赛机器人的气动回路布局中，也可适配小型自动化气动设备的气罐固定需求，安装时无需在Vex型材上额外打孔，依托支架本体的长槽结构即可实现位置微调，适配不同间距的气路排布需求。

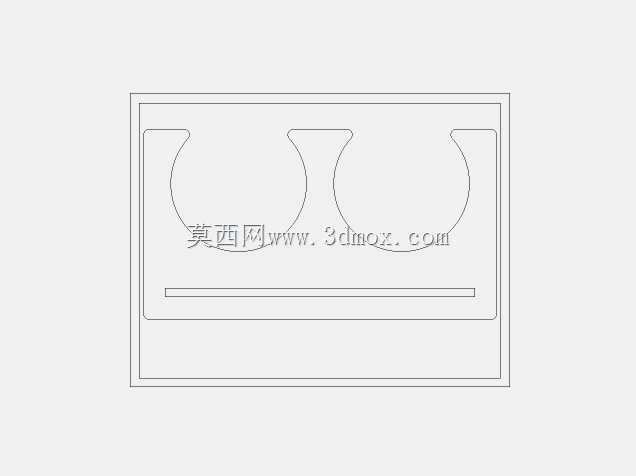

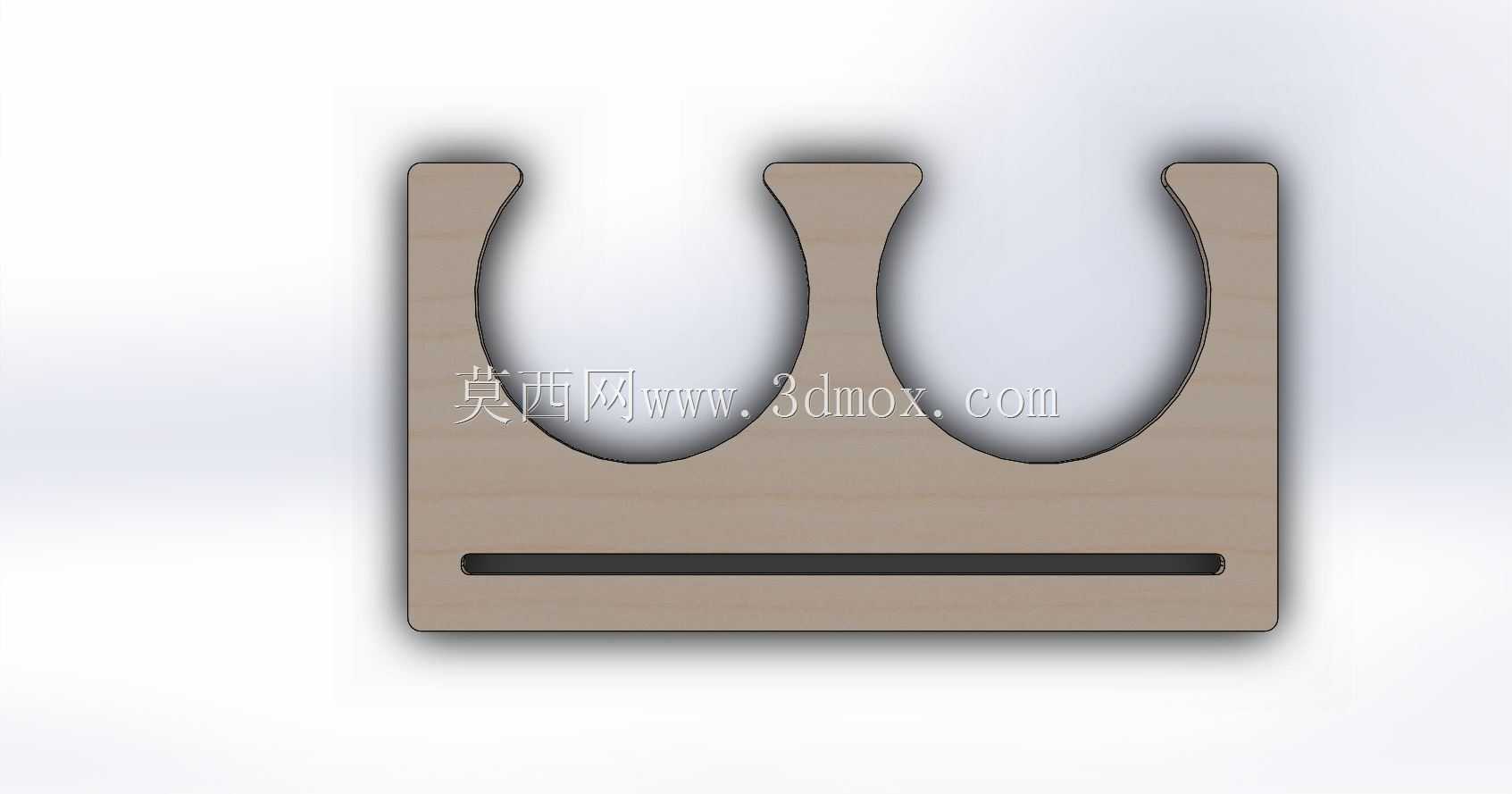

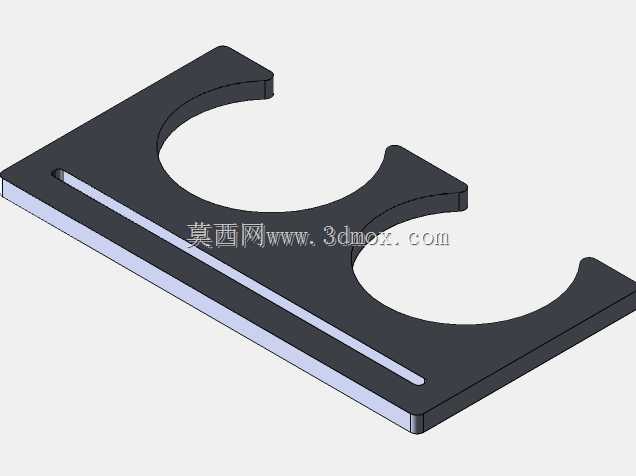

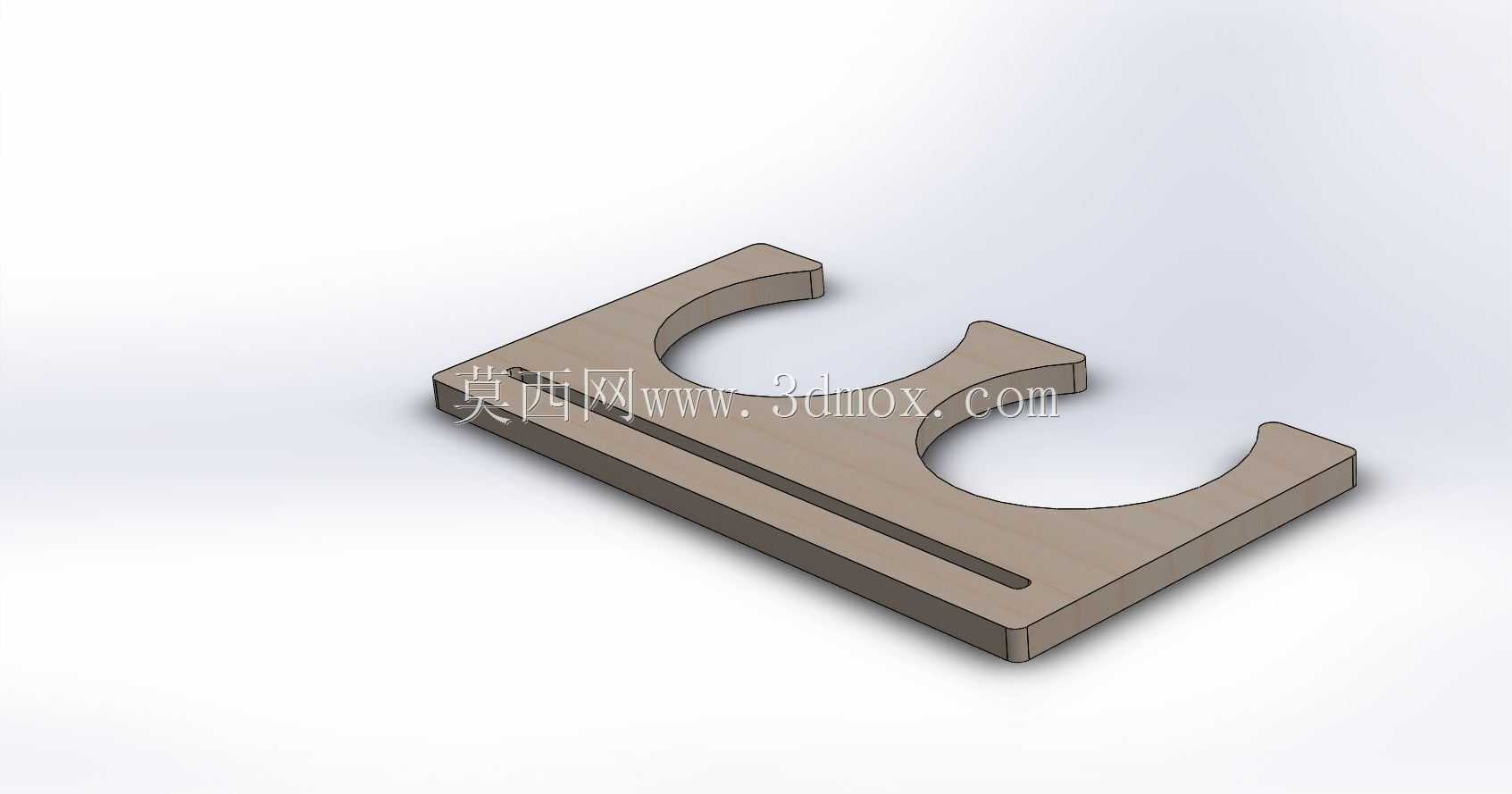

　　设计过程中优先考虑了安装便捷性与多场景适配性，没有采用传统的圆孔安装形式，而是在支架底板两侧开设了通长的腰型安装槽，使用5/32规格的铆钉或者螺栓即可完成固定，腰型槽的预留间隙允许支架在Vex管上沿长度方向调整位置，抵消气罐安装时的尺寸公差，也方便后期气路调整时不用完全拆卸紧固件就能挪动支架位置。夹持部位采用两个对称的半圆弧开口结构，圆弧尺寸匹配Clippard气罐的外径，开口朝向一侧的设计让气罐可以从侧面卡入支架，不需要从端部穿装，大幅降低了气路预组装后的拆装难度，两个圆弧工位的间距经过反复校核，既保证两个气罐安装后不会发生干涉，也尽可能压缩了占用的安装空间，适配紧凑的设备内部布局。

　　从结构强度角度考量，支架采用平板式结构，边缘做了轻微的加厚处理？不，实际是等厚板材加工而成，厚度选取兼顾了轻量化与结构刚性，在FRC机器人高速移动、产生冲击振动的工况下，不会出现支架变形导致气罐松脱的问题。安装边界方面，支架整体贴合1x1英寸Vex管的安装平面，底板宽度与Vex管的安装面宽度匹配，不会突出型材侧面占用额外空间，两个半圆弧夹持位的中心距经过精准计算，安装后气罐的轴线与Vex管长度方向平行，气路接口朝向统一，方便后续气管的排布与固定，避免管路出现过度弯折影响气流通畅。

　　不同于常规的单气罐固定支架，这款双位设计可以同时固定两个气罐，减少了支架本身的安装紧固件数量，也让气路布局更加规整。在实际选型使用时，只需要确认气罐外径与圆弧夹持位匹配，将支架通过腰型槽固定在Vex管的目标位置，再将气罐卡入圆弧开口即可完成安装，腰型槽的调节范围覆盖了常规FRC气动布局的位置调整需求，不需要额外加工安装孔，也能适配不同长度的气罐安装时的位置偏移。支架的平板式结构加工难度低，不管是采用板材切割还是3D打印都能快速制作，适配不同的加工条件，在竞赛场景下可以快速完成备件制作替换，不会因为支架损坏影响设备调试进度。

　　从气动系统的整体布局来看，这类固定支架的存在能够让气罐远离运动部件，避免机器人运行过程中气罐与其他结构发生碰撞，同时固定后的气罐不会因为设备振动产生位移，减少了气路接头处的应力集中，大幅降低气动系统漏气的概率。设计时没有多余的冗余结构，整体造型简洁，所有的结构特征都服务于安装固定与位置调节的核心功能，半圆弧开口的边缘做了微小的倒角处理，避免安装气罐时刮伤罐体表面，也让卡装过程更加顺畅。腰型槽的宽度与常用的5/32紧固件尺寸匹配，不需要额外定制特殊规格的紧固件，使用常规的标准件即可完成安装，降低了物料准备的难度。在小型自动化设备的气动回路搭建中，这款支架也可以直接适配标准的1x1英寸铝型材安装场景，不局限于FRC机器人的使用场景，只要是匹配外径的气罐，都可以采用这款支架进行固定，通用性较强。
