2x1规格铝材铣削定位对齐工装模板

　　在小型结构件精密加工场景中，尤其是针对标准截面铝型材的二次铣削作业，孔位同轴度偏差一直是困扰一线加工人员的常见问题，这款针对2x1in规格VEXPRO预钻孔铝材设计的铣削模板，正是为解决这一实际加工痛点开发的定位工装。日常加工这类预钻孔铝型材时，很多操作人员习惯靠划线找正、手持对齐的方式定位，不仅装夹找正耗时久，一旦铣削过程中工件出现微小位移，就会导致孔位错位，整根型材直接报废，尤其是在FRC机器人赛事备赛阶段，参赛队员加工零件时往往时间紧张，没有多余的材料余量反复试错，这类定位工装的实用价值就格外突出。

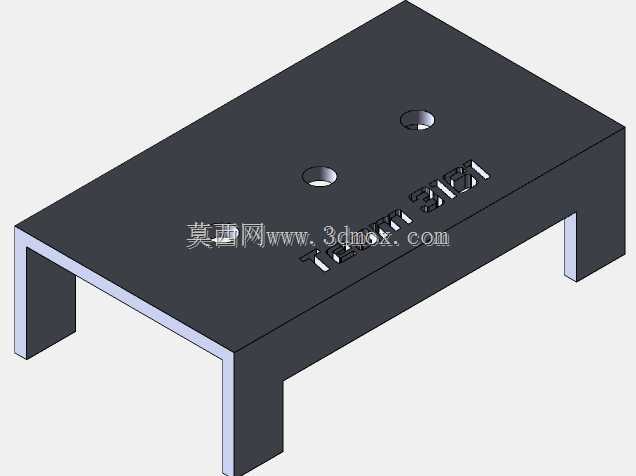

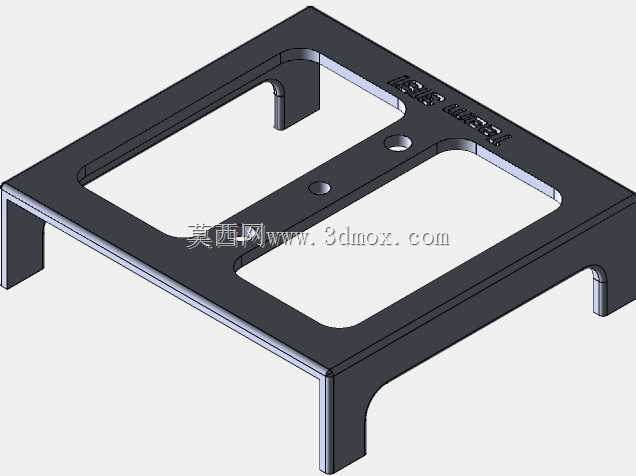

　　从结构设计来看，这款模板采用了门型跨坐式的整体构型，主体为一块平整的基准压板，下方设置两个对称的支撑支脚，使用时支脚跨在待加工铝型材的两侧外沿，通过模板本体的平面与型材上表面完全贴合，实现Z向的定位约束，两个支脚的内侧间距严格匹配2x1in铝型材的截面宽度，装夹时可以直接卡在型材上，限制X、Y方向的平移自由度，不需要额外打表找正就能快速完成定位。模板上加工的两个定位孔，位置与VEXPRO预钻孔铝材的基准孔位完全对应，使用时可以先通过对应规格的销钉穿过模板孔与型材自带的预钻孔完成初定位，再用夹具将模板与型材一同压紧在机床工作台上，就能直接开展后续的铣削作业，整个装夹过程不需要反复测量尺寸，单次装夹定位时间可以缩短到十秒以内，非常适合小批量零件的快速加工。

　　设计阶段充分考虑了不同加工场景的适配性，模板的整体壁厚做了均衡优化，既保证作为定位基准的刚性要求，在常规夹紧力下不会发生形变影响定位精度，又控制了整体重量，不管是用于CNC铣削、激光切割的定位辅助，还是采用3D打印快速制作单件工装，都能获得足够的强度与稳定性。模板上表面预留的标识区域，可以直接刻印规格参数，现场使用时不需要反复测量就能快速区分不同规格的工装，避免和其他型号的定位模板混放导致用错。针对3D打印的工艺特性，模板的所有棱角都做了适配打印工艺的圆角处理，没有大角度的悬空结构，打印时不需要额外添加支撑，成型后只需要简单去除毛边就能直接投入使用，大幅降低了工装的制作门槛，哪怕是没有精密机加工条件的个人爱好者，也能快速制作出满足使用要求的定位工装。

　　从安装边界来看，模板的支脚高度经过精准核算，跨坐在型材上时，下表面与型材上表面完全贴合，支脚底部不会与机床工作台面或者钳口发生干涉，不管是用平口钳装夹还是直接用压板固定在工作台上，都能保证定位基准面的贴合度。模板上的定位孔孔径与型材预钻孔孔径保持一致，配合间隙控制在小间隙配合范围内，既保证销钉可以顺利穿入，又不会因为间隙过大导致定位偏差，经过实际加工验证，使用该模板定位后，铣削加工的孔位与原有预钻孔的同轴度可以满足FRC机器人零件的装配要求，不需要后续二次修配。对于需要批量加工同规格铝型材的场景，这款模板还可以在侧面加装快速锁紧结构，进一步缩短装夹时间，提升加工效率，同时模板的基准面经过平整处理，长期使用出现磨损后，只需要重新磨削上表面与支脚定位面，就能恢复原有精度，工装的重复使用寿命远高于一次性的纸质或者塑料定位样板。

　　在实际使用过程中，这类定位模板不需要复杂的操作技巧，即使是刚接触机加工的新手操作人员，也能快速掌握使用方法，有效降低人为操作带来的加工误差，减少因为定位失误导致的材料浪费。尤其是在个人DIY、学生工程实践、小型创客工坊这类没有高端定位夹具的场景下，这类结构简单、制作便捷的定位工装，能够以极低的成本解决实际加工中的定位难题，让普通加工设备也能加工出位置精度合格的铝型材零件，满足机器人搭建、小型设备改装等场景的零件加工需求。
