冰棍钻孔定位专用U型夹具结构

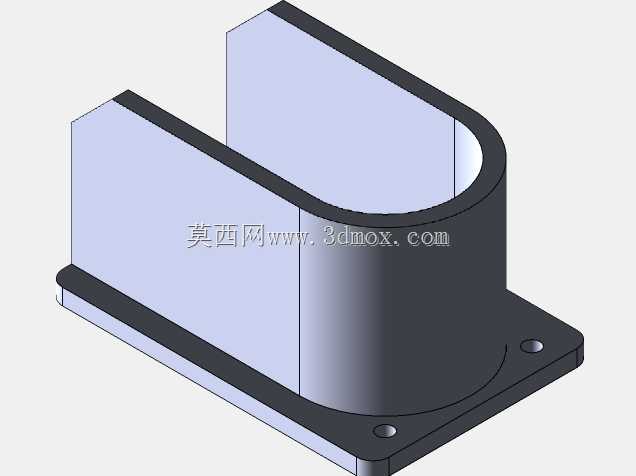

　　这款U型夹持定位结构，最初的设计出发点是解决小批量棒状食材批量钻孔时的定位偏移问题，在校园手工实践、小型食品加工试制场景中，面对直径统一、质地偏脆的冰棍棒料，常规台钳夹持要么夹力过大导致棒料碎裂，要么夹持间隙过大出现钻孔偏斜，很难保证成批次孔位的同轴度与深度一致性。从结构布局来看，主体采用半开放U型通槽设计，槽体内壁做了顺滑的圆弧过渡，没有尖锐棱角，一方面可以适配圆柱形棒料的外轮廓，实现棒料放入后的自动居中，不需要每次装夹都反复调整找正，另一方面半开放的槽口设计可以从侧面快速取放工件，相比封闭套筒式的钻模，装夹效率能提升六成以上，尤其适合单次上百件的小批量加工作业。底部的安装法兰采用一体化延伸设计，法兰上预留两个沉头安装孔，

　　孔位间距匹配常规台钻工作台的T型槽间距，可以直接通过T型螺栓将整个夹具固定在钻床工作面上，不需要额外制作转接板，安装时只要保证U型槽的中心线与钻头主轴轴线重合，后续加工就不需要重复找正，能大幅减少换产调整的辅助时间。槽体的深度尺寸经过反复验证，刚好能承托整根冰棍棒料的下半部分，装夹后棒料的待钻孔位置完全暴露在槽体上方的开放空间，钻头下钻过程中不会碰到夹具本体，同时槽壁的高度刚好限制棒料的径向晃动，哪怕是手工推送工件进给，也不会出现棒料倾斜导致的孔位歪斜。设计过程中特意将槽体的壁厚做了差异化处理，靠近圆弧端的壁厚略大于直槽段，因为钻孔时的切削反作用力主要集中在靠近钻头的圆弧端，加厚处理可以避免长期使用后槽口出现变形，

　　保证定位精度的持久性；直槽段的壁厚适当减薄，既能减轻整体重量，也能降低3D打印制作时的材料消耗，对于小批量自制场景来说，打印成本可以控制在很低的水平。实际使用时，不需要额外的压紧机构，只要将棒料顺着U型槽推到钻孔定位位置，手部轻轻扶住棒料尾端就可以启动钻床进给，槽体内壁与棒料外圆的配合间隙控制在0.2mm以内，既保证棒料能顺畅滑动推送，又不会留下过大的晃动间隙，钻孔后的孔位同轴度误差可以控制在0.15mm以内，完全满足冰棍类棒料钻孔的工艺要求。考虑到3D打印的工艺特性，所有棱边都做了R1以上的圆角处理，避免打印过程中出现应力集中导致的层间开裂，法兰与槽体的连接位置做了三角加强筋过渡，哪怕是用PLA材料打印，

　　也能承受台钻钻孔时的轴向反作用力，不会出现连接位置断裂的问题。这款结构除了用于冰棍钻孔之外，只要调整U型槽的内槽直径，也可以适配其他小直径棒料的径向钻孔作业，比如小型塑料棒、木质圆棒的定位钻孔，只需要更换对应槽宽的主体部分，底部的安装法兰可以通用，具备一定的拓展适配性。在实际加工测试中，连续完成700根冰棍的钻孔作业后，槽体内壁没有出现明显的磨损痕迹，定位精度依然保持在初始设计的公差范围内，没有出现因为夹具磨损导致的孔位超差问题，相比用木板临时制作的简易钻模，耐用性提升了数倍，而且装夹效率更高，操作人员不需要反复测量孔位位置，只要将棒料推到槽内的定位台阶处就可以直接加工，对操作人员的技能要求很低，哪怕是没有机加工经验的学生，也能快速上手完成批量钻孔作业。
