多槽式V型传动带轮三维结构设计

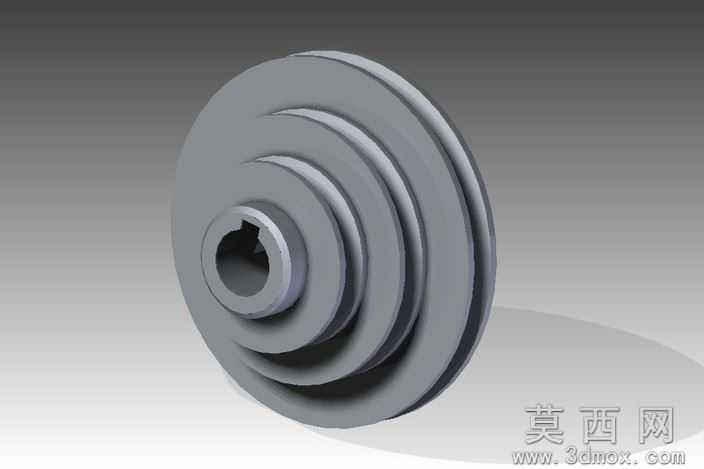

该V带轮三维模型采用参数化建模思路完成整体结构搭建，建模过程中首先以带轮的传动基准轴线为核心，依次完成轮毂、轮辐、轮槽三个核心结构的特征绘制。轮毂部分设计有标准键槽结构，建模时通过拉伸切除特征完成键槽的精准成型，保证与传动轴的周向固定配合需求，轮毂内孔的尺寸公差按照常规传动配合要求预留参数余量，可直接适配同规格标准传动轴。轮辐部分采用实心辐板式结构，建模时通过旋转凸台特征完成基础轮廓生成，再对辐板与轮毂、轮缘的衔接处做圆角过渡处理，既降低结构应力集中风险，也让整体外观更符合工业零件的加工工艺要求。轮槽部分为四级阶梯式V型槽结构，每一级槽的角度、深度、槽间距均严格参照V带传动的标准参数设计，建模时先绘制单组V槽的截面轮廓，通过多次旋转切除特征依次完成四级槽的成型，保证每个槽的工作面粗糙度参数可通过后期材质渲染模拟实际加工效果。材质渲染阶段整体采用灰铸铁材质效果，通过调整材质的漫反射、粗糙度参数还原铸铁零件的哑光金属质感，键槽内壁、轮槽工作面等加工面单独设置稍高的反光度，区分铸造面与机加工面的视觉差异。模型整体结构完整无冗余特征，所有尺寸参数均符合常规机械传动的设计规范，可直接用于传动系统的装配模拟、运动仿真演示，也可作为机械设计课程的教学参考案例，直观展示多槽V带轮的结构组成与设计要点，帮助学习者理解带传动部件的配合关系与加工工艺要求。
