3D打印机水平补偿校准测试工装

　　在桌面级FDM3D打印的实际生产与调试场景中，水平补偿参数的偏差是导致打印件尺寸超差、边角翘曲、层间结合不良的核心诱因之一，多数入门级用户甚至部分量产车间的操作人员，往往仅依赖设备出厂默认的补偿参数开展打印作业，忽略了不同耗材收缩率、环境温湿度、喷头磨损状态带来的参数偏移，最终导致批量打印件报废、装配干涉等问题。这款测试件的设计初衷，就是为一线3D打印操作人员提供一套可快速落地的水平补偿校准方案，无需复杂的专业检测设备，仅搭配普通游标卡尺即可完成参数校验。

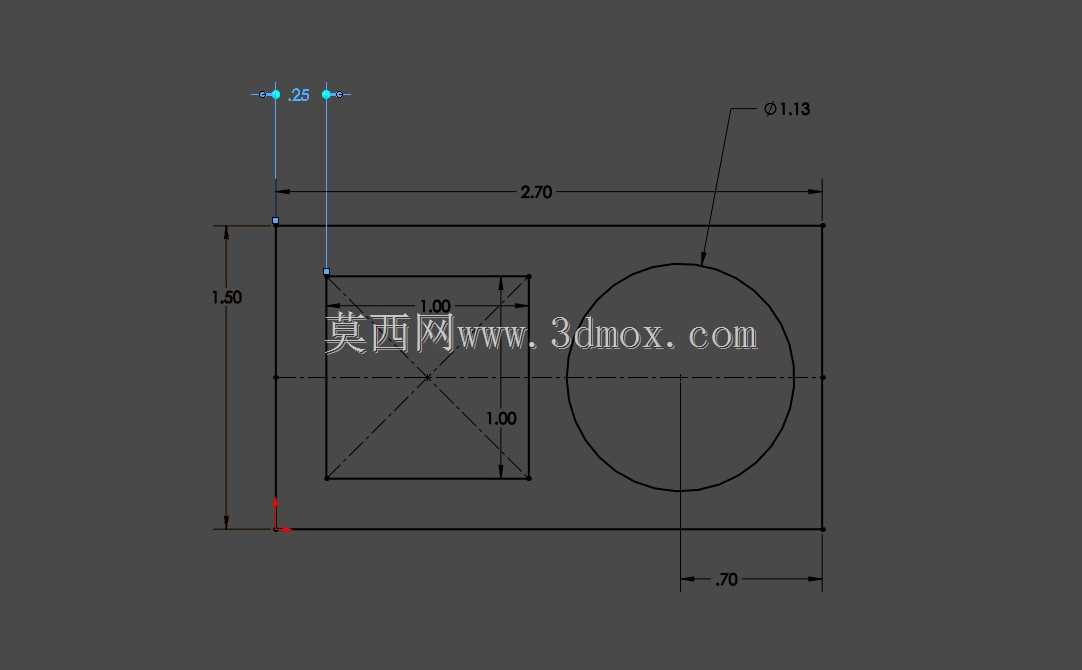

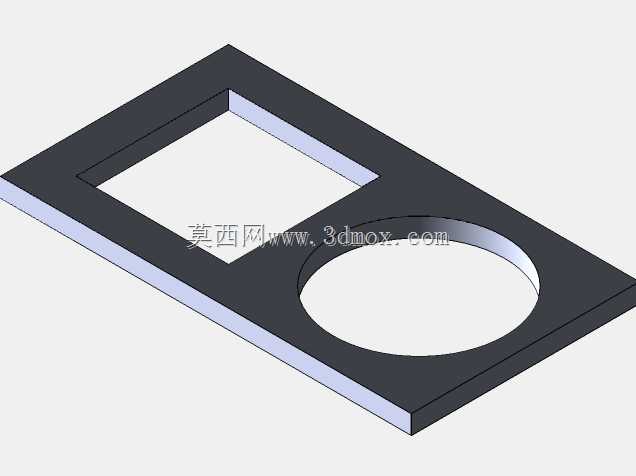

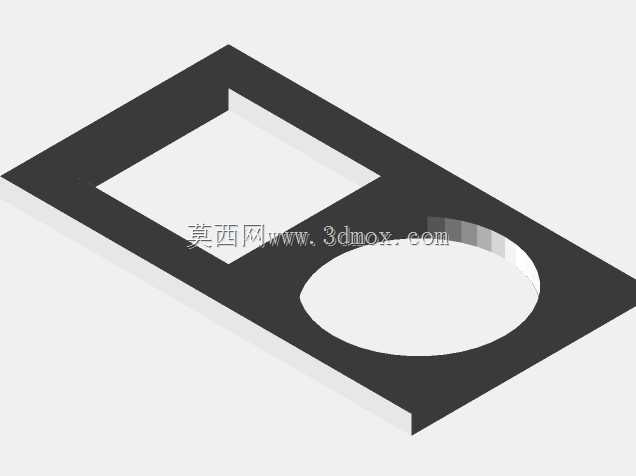

　　从结构设计逻辑来看，测试件采用一体化平板式基体结构，整体为规则矩形薄板，基体上集成了方形通孔与圆形通孔两类典型特征，这两类特征覆盖了3D打印过程中最常出现尺寸偏差的轮廓类型：方形特征的直边段可校验X、Y轴单方向的水平补偿偏移量，直角位置可校验轴间垂直度带来的轮廓误差；圆形特征可校验多轴联动插补过程中的圆弧轮廓补偿精度，避免出现圆度超差、椭圆化的问题。两类特征在基体上的布局经过优化，方形孔靠近基体一侧短边布置，圆形孔靠近另一侧短边布置，中间预留足够的实体平面区域，可同时校验打印过程中平台不同区域的补偿一致性，排查因平台倾斜、Z轴丝杆垂直度偏差带来的区域性尺寸偏差。

　　实际使用过程中，操作人员将切片软件的填充率设置为不低于20%，避免填充密度过低导致的实体区域收缩变形影响测量结果，连续打印2件测试件后，待打印件完全冷却至室温，使用游标卡尺分别测量方形孔的长宽尺寸、相邻边垂直度，圆形孔的多方向直径尺寸，以及基体的外轮廓长宽尺寸，将实测尺寸与理论设计尺寸做差值计算，即可得到当前设备、当前耗材匹配下的水平补偿修正值，将修正值录入切片软件的水平补偿参数项后，即可大幅提升后续打印件的尺寸精度。

　　从安装与使用边界来看，这款测试件无需额外的安装固定结构，打印时直接放置在3D打印机平台中心区域即可，整体薄板厚度控制在常规打印层厚的适配范围内，既不会因过薄导致打印过程中翘曲移位，也不会因过厚浪费打印耗材、延长测试周期。测试件的所有棱边均做了微小的倒角处理，避免打印过程中出现边角应力集中导致的翘边问题，同时也能避免操作人员拿取时被锐边划伤。

　　在批量打印生产场景中，这类测试件可作为设备班前点检的标准工装，每次更换耗材批次、更换喷头、调整平台水平后，先打印一件测试件完成补偿参数校验，再开展批量生产，可将打印件的尺寸合格率提升30%以上，尤其针对有装配要求的功能性打印件，这类前置校准步骤可有效避免装配时出现孔位错位、配合间隙超差等问题。针对不同尺寸幅面的3D打印机，该测试件的特征比例可等比例缩放适配，但需注意缩放后同步调整理论测量尺寸的基准值，保证测量计算的准确性。

　　不同于市面上结构复杂的多特征综合测试件，这款测试件的特征精简，测量点明确，无需专业的尺寸检测知识即可完成操作，非常适合入门级用户快速掌握3D打印机补偿参数的校准方法，也适合量产车间作为标准化点检工装使用，在缩短调试周期的同时，有效降低打印废品率。
