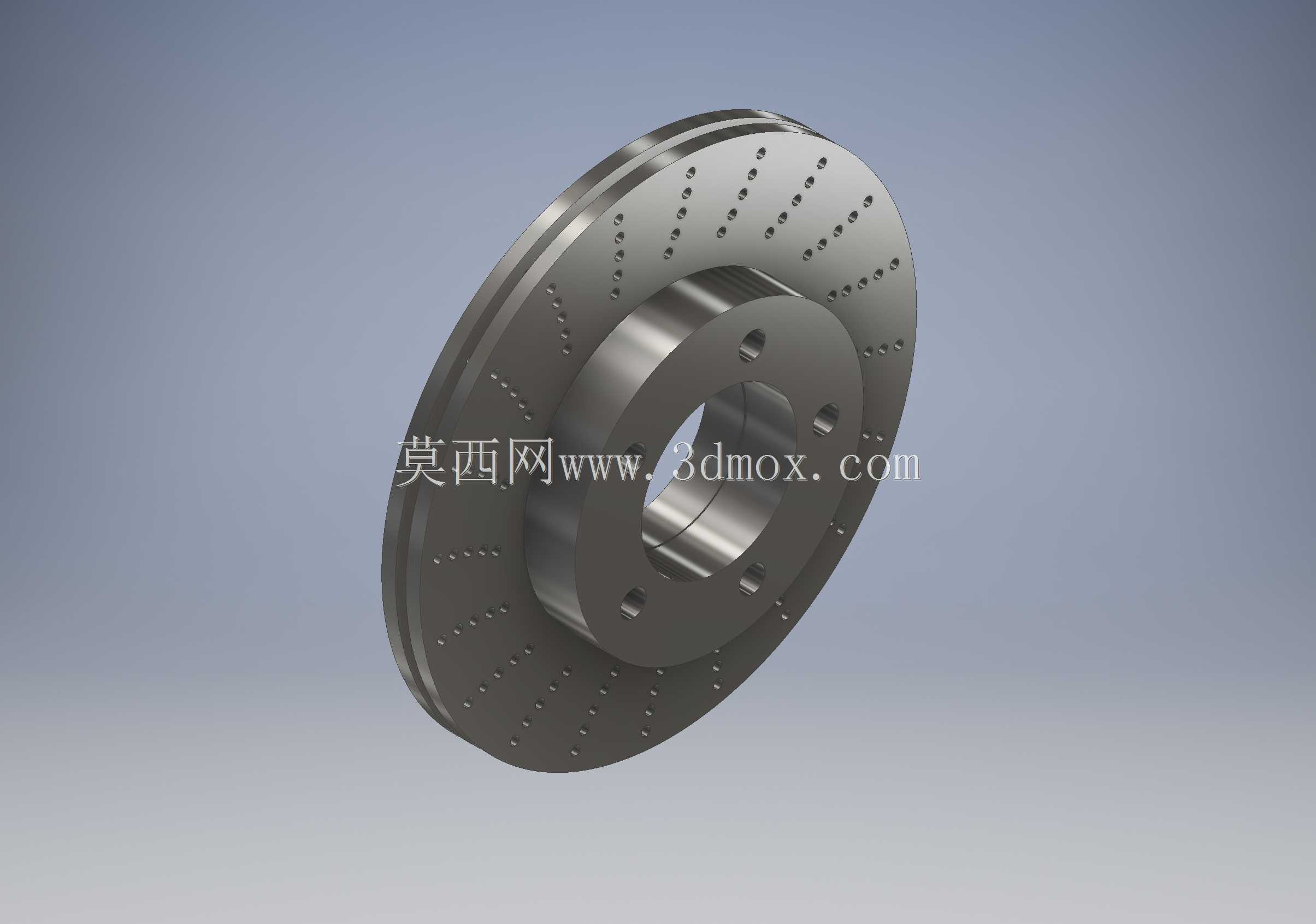

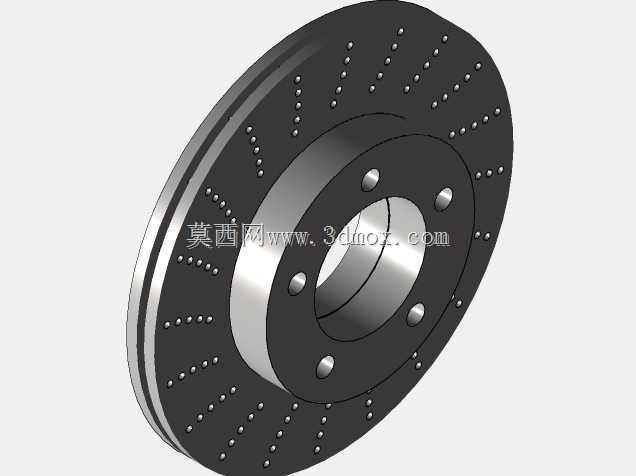

日常做底盘制动系统零部件建模时,这类带散热孔的制动盘转子是乘用车盘式制动系统里的核心执行部件,它直接和摩擦片配合完成车辆行进过程中的减速、驻车动作,不管是家用前驱轿车的前轮通风盘,还是后驱性能车的前后配套制动盘,这类结构的设计逻辑都要同时兼顾摩擦性能、散热效率、安装适配性几个核心维度。先从实际装车场景说,这类制动盘是固定在轮毂轴承的法兰安装面上,随车轮同步转动,当制动分泵推动两侧摩擦片夹紧制动盘的摩擦工作面时,接触产生的摩擦力矩会阻碍车轮转动,实现车辆减速,这个过程中摩擦副会产生大量热量,要是热量不能快速散出,制动盘温度过高就会出现热衰退,摩擦系数骤降直接影响制动安全,所以盘面上的斜向散热孔、盘面的通风结构都是为了在车辆行驶时,

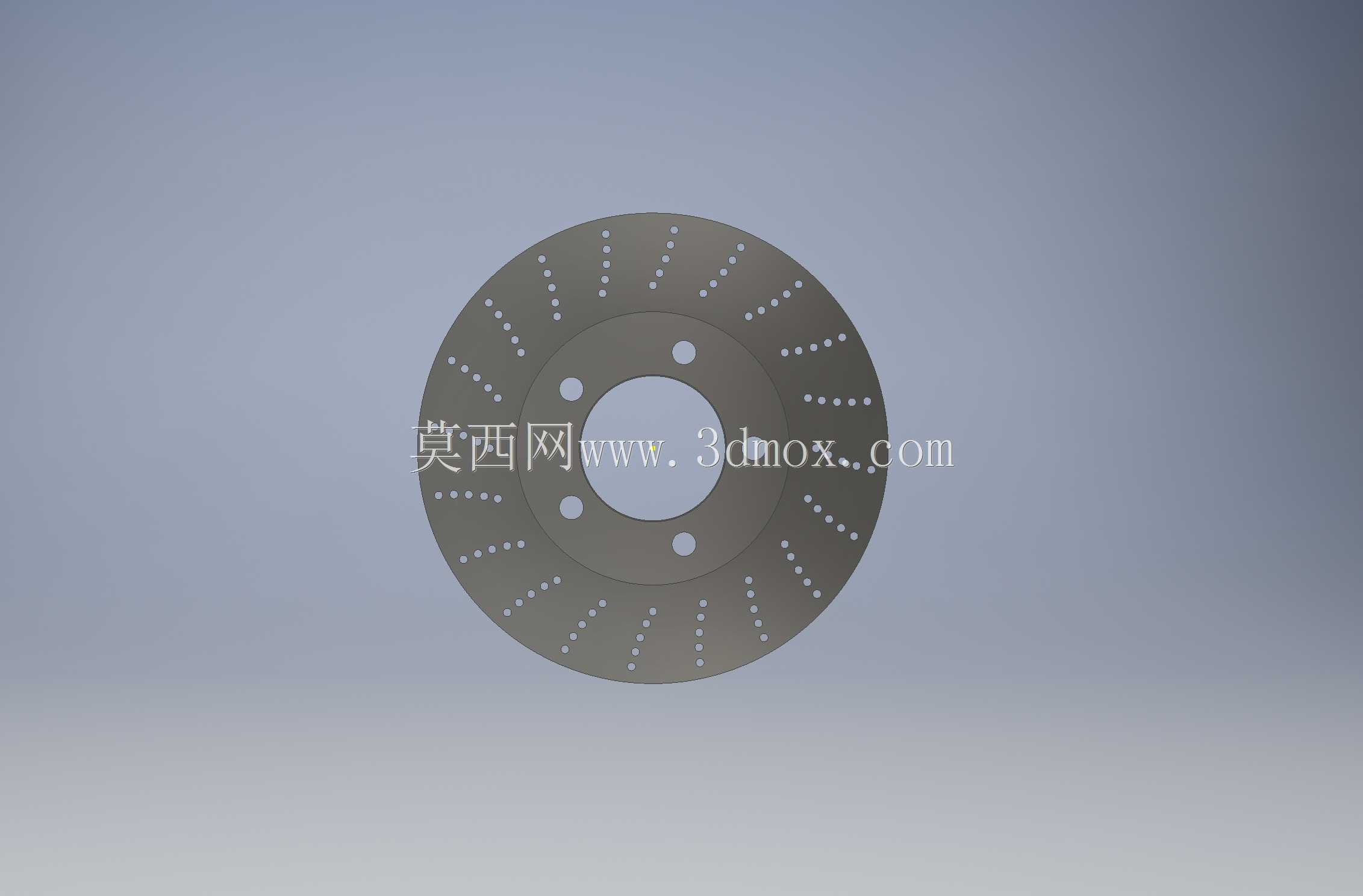

利用轮腔内部的气流带走摩擦产生的热量,避免连续制动时温度超过摩擦材料的工作阈值。做这个零件的三维建模时,首先要卡准安装边界,中心的定位轴孔要和轮毂轴头的外径做过渡配合,通常公差带选H7/k6,保证装配后没有径向窜动,周围的四个安装螺栓孔要和轮毂法兰的螺栓孔位完全同轴,孔位的分度圆直径必须和对应车型的轮毂参数匹配,不然装车时根本无法对位紧固,螺栓孔的沉台深度也要控制好,避免轮毂螺栓紧固后突出量不够或者干涉制动盘的安装平面。再看摩擦工作面的设计,两侧的环形摩擦面平面度要求控制在0.02mm以内,端面跳动量不能超过0.05mm,不然装车制动时会出现方向盘抖动、制动踏板弹脚的问题,盘面上的散热小孔是沿圆周方向呈斜向排布,
一方面是转动时能形成导流效应,让空气顺着孔道穿过盘体带走热量,另一方面也能在摩擦过程中排出摩擦片磨损产生的磨屑,避免磨屑夹在摩擦副之间造成盘面异常拉伤。中间的轮毂连接凸台是整个零件的受力核心,凸台的厚度要根据整车满载轴荷、最大制动力矩来核算,不能出现制动时凸台断裂的风险,凸台和盘体连接的过渡位置要做圆角处理,避免应力集中,毕竟制动过程中这个位置要承受交变的弯曲载荷和扭转载荷,直角过渡很容易在长时间使用后出现疲劳裂纹。建模过程中还要考虑实际加工的工艺性,整个零件采用灰铸铁材料铸造后再机加工完成,所以毛坯的拔模斜度、铸造圆角都要在模型里预留出来,摩擦工作面的加工余量要控制在单边2mm左右,既能保证加工后没有铸造缺陷,
也不会造成过多的材料浪费。散热孔的排布不能太靠近摩擦面的内外边缘,不然会降低摩擦面的有效接触面积,还会削弱盘体的结构强度,孔的直径通常在5-8mm之间,孔与孔之间的间距要均匀,避免盘体转动时出现动不平衡量过大的问题,建模完成后还要做动平衡的配重预留,通常在盘体的外缘位置预留去重的结构位置,保证成品装车后高速转动不会出现抖动。另外还要考虑和周边部件的间隙,制动盘安装后和制动卡钳、防尘罩、轮毂轴承油封之间都要留有足够的安全间隙,不能在转动过程中出现剐蹭,比如和卡钳本体的径向间隙要留至少3mm,和防尘罩的轴向间隙留2mm以上,避免车辆行驶过程中因为零部件变形、位移出现运动干涉。这类结构的制动盘相比实心盘,散热效率能提升30%以上,更适合整备质量较大的乘用车或者经常走山路、需要频繁制动的使用场景,设计时还要考虑热膨胀的影响,盘体在温度升高到300℃以上时会有径向的膨胀量,所以安装孔的孔径要比螺栓直径大1mm左右,给热膨胀留出位移空间,避免热态下螺栓被剪切断裂。
- 上一篇:汽车转向系统专用柱支撑支架结构
- 下一篇:紫黑撞色碳纤维辐条汽车轮毂结构
- 全部评论(0)
- 模板大小: 4.23 MB
- 售价:5金币
- 下载次数: 133
- 系统要求: Autodesk Inventor,Rendering
- 软件分类: 汽车
