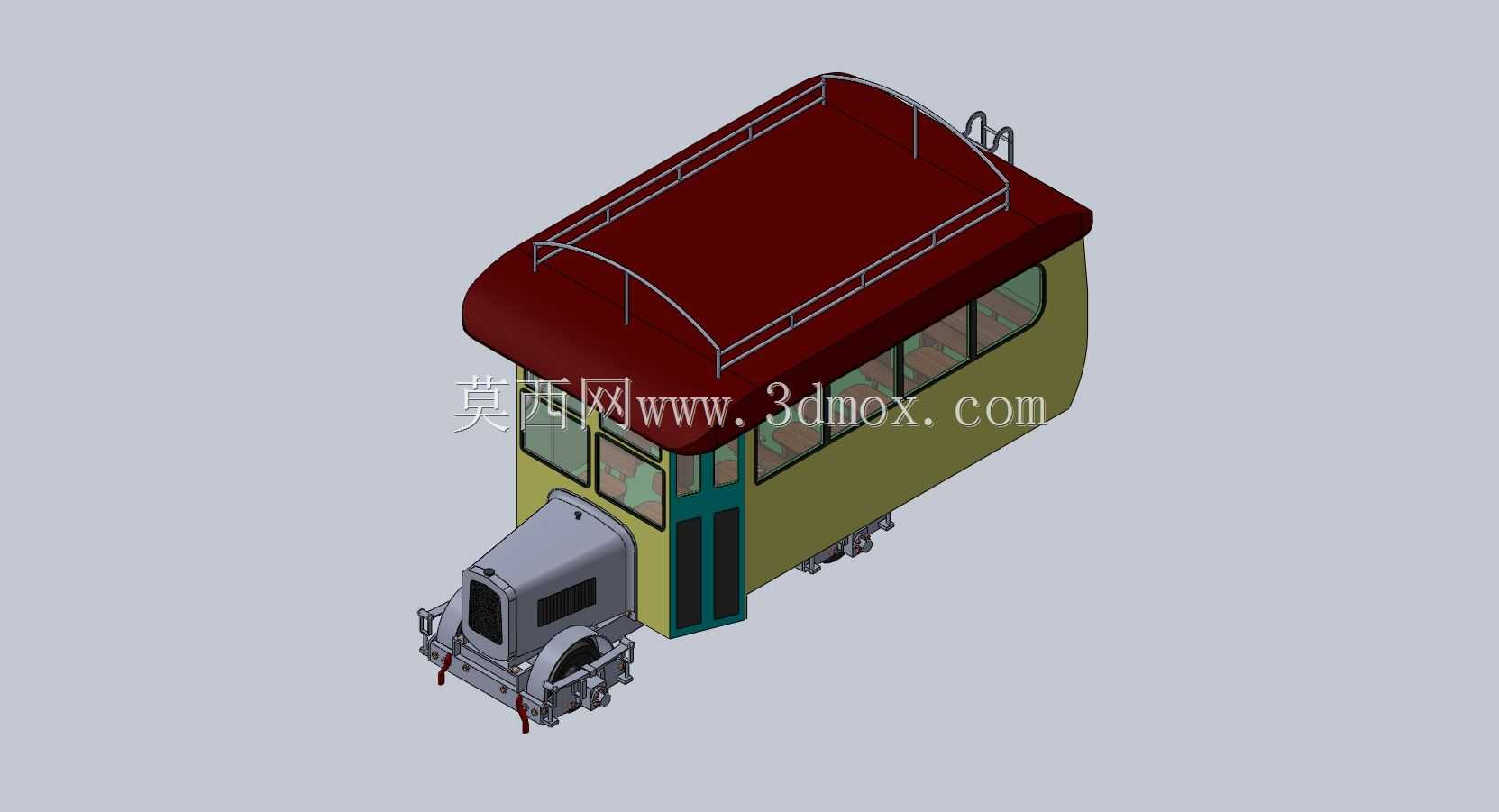

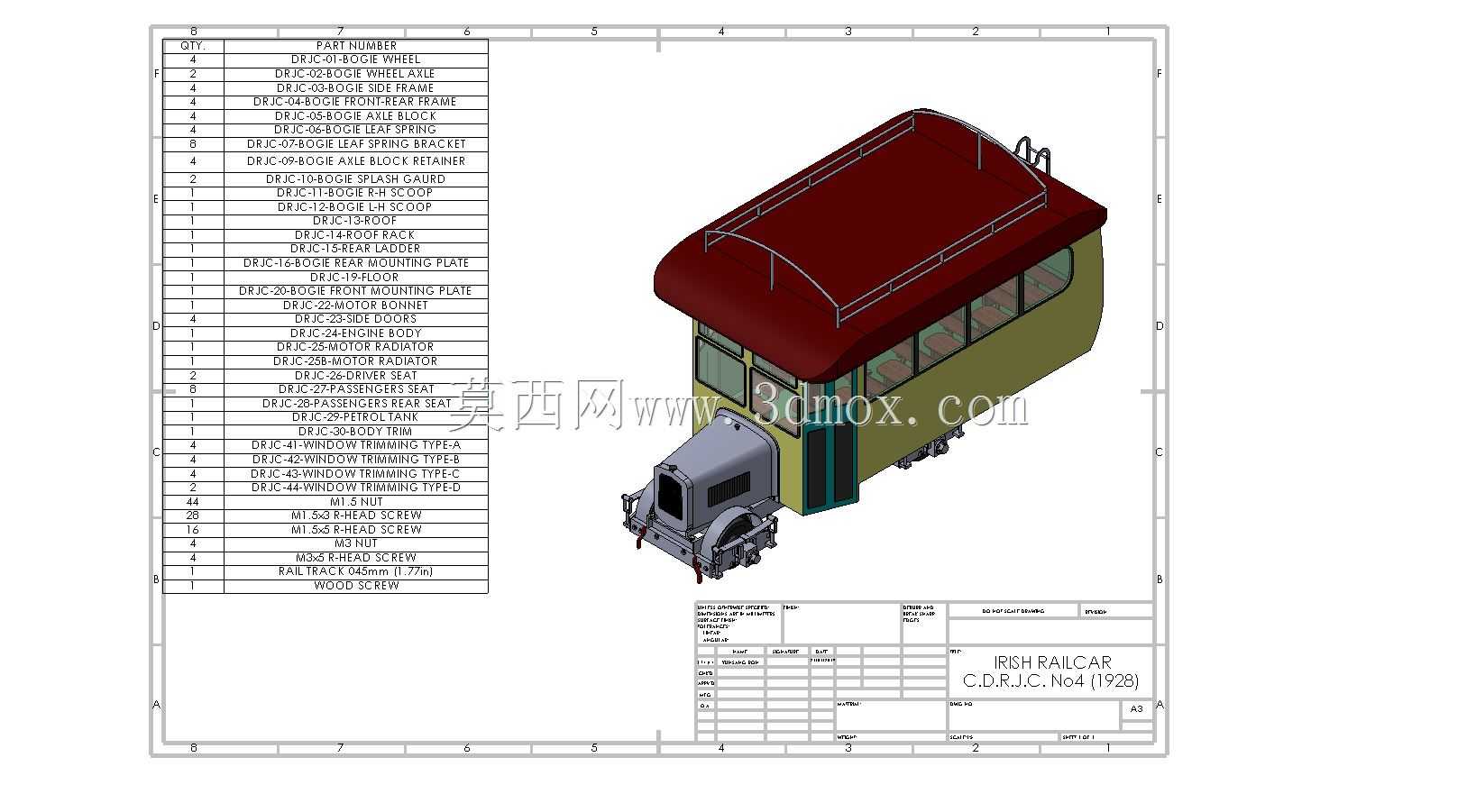

复古窄轨客运有轨电车三维结构

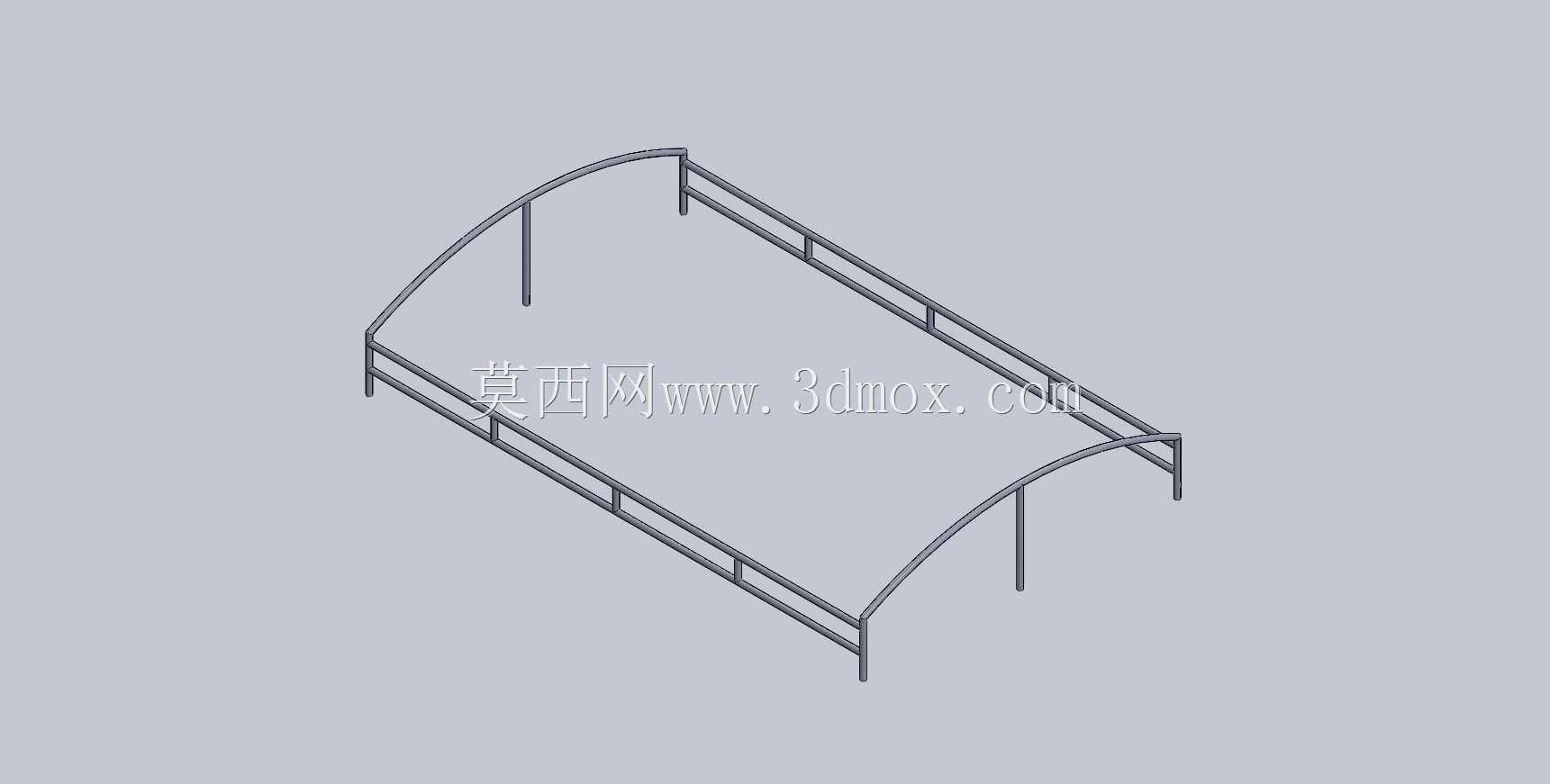

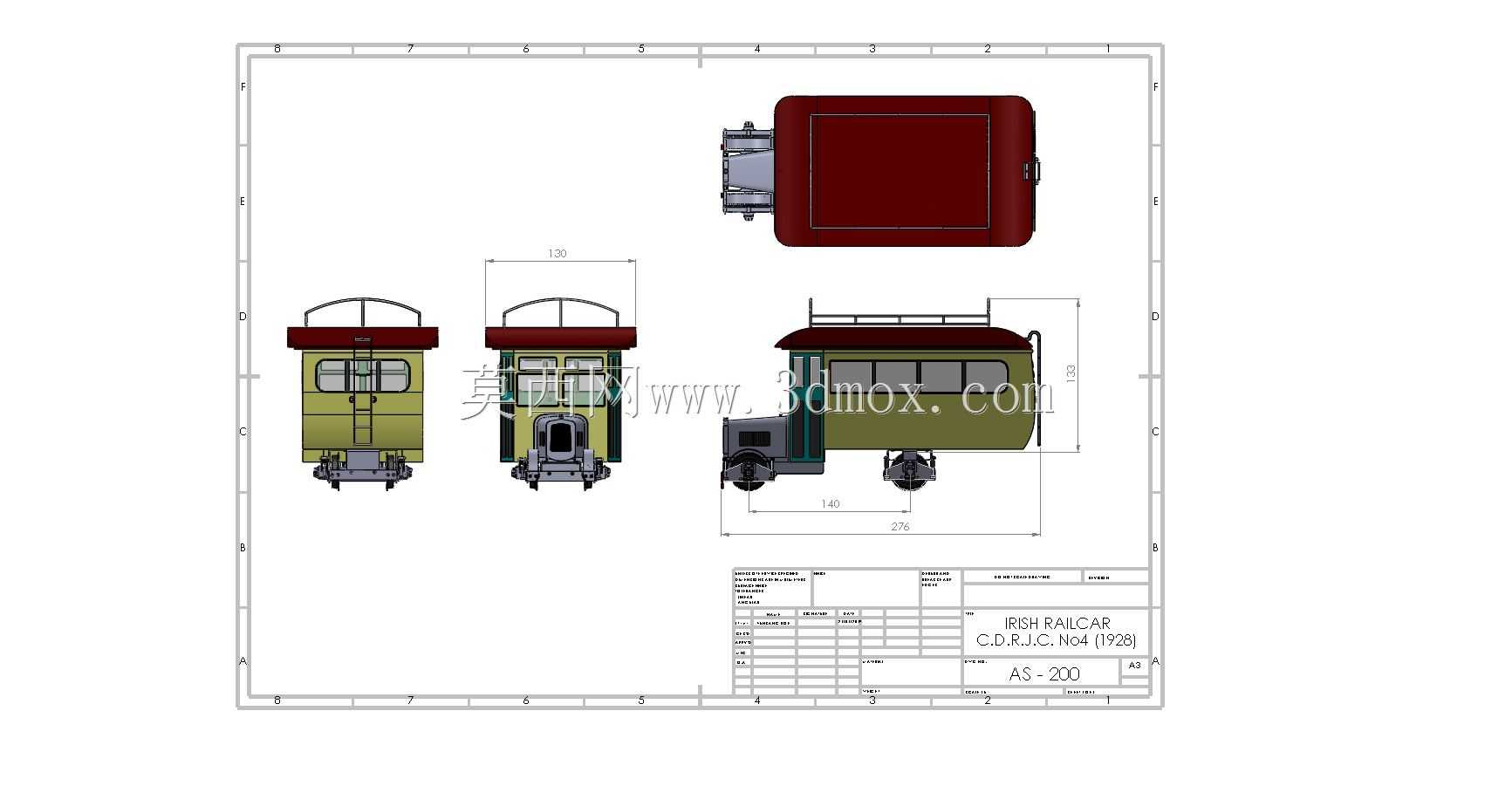

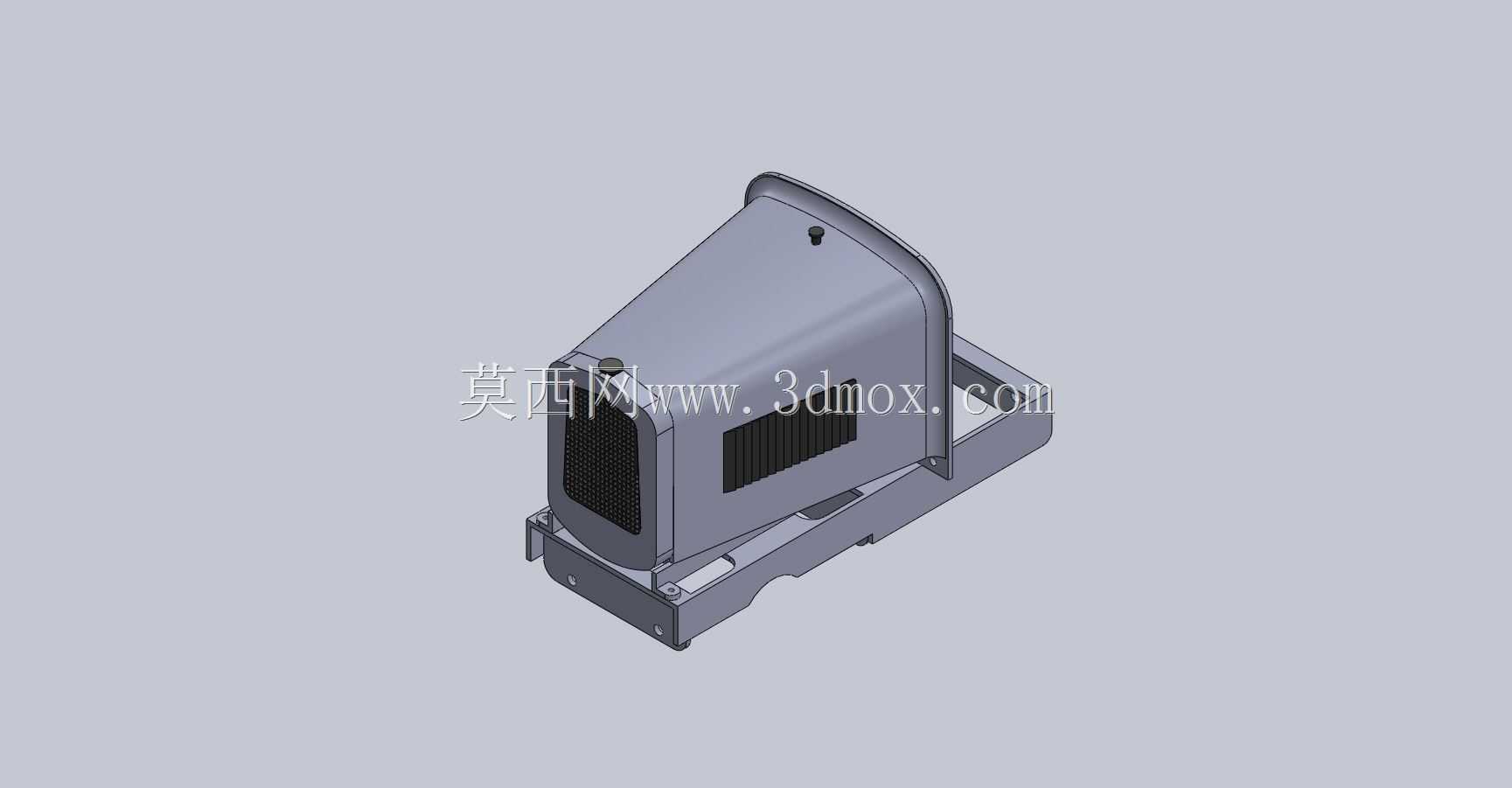

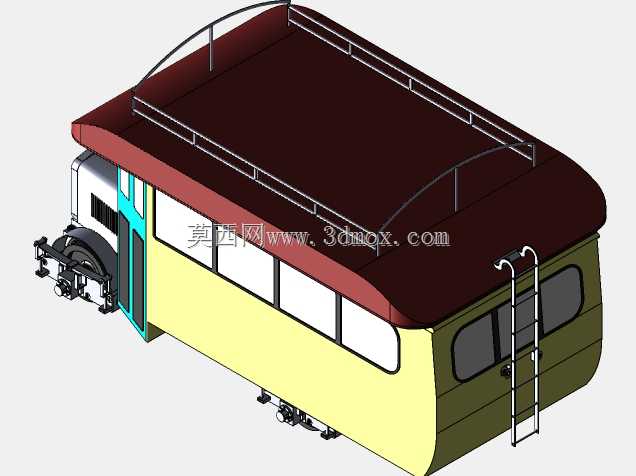

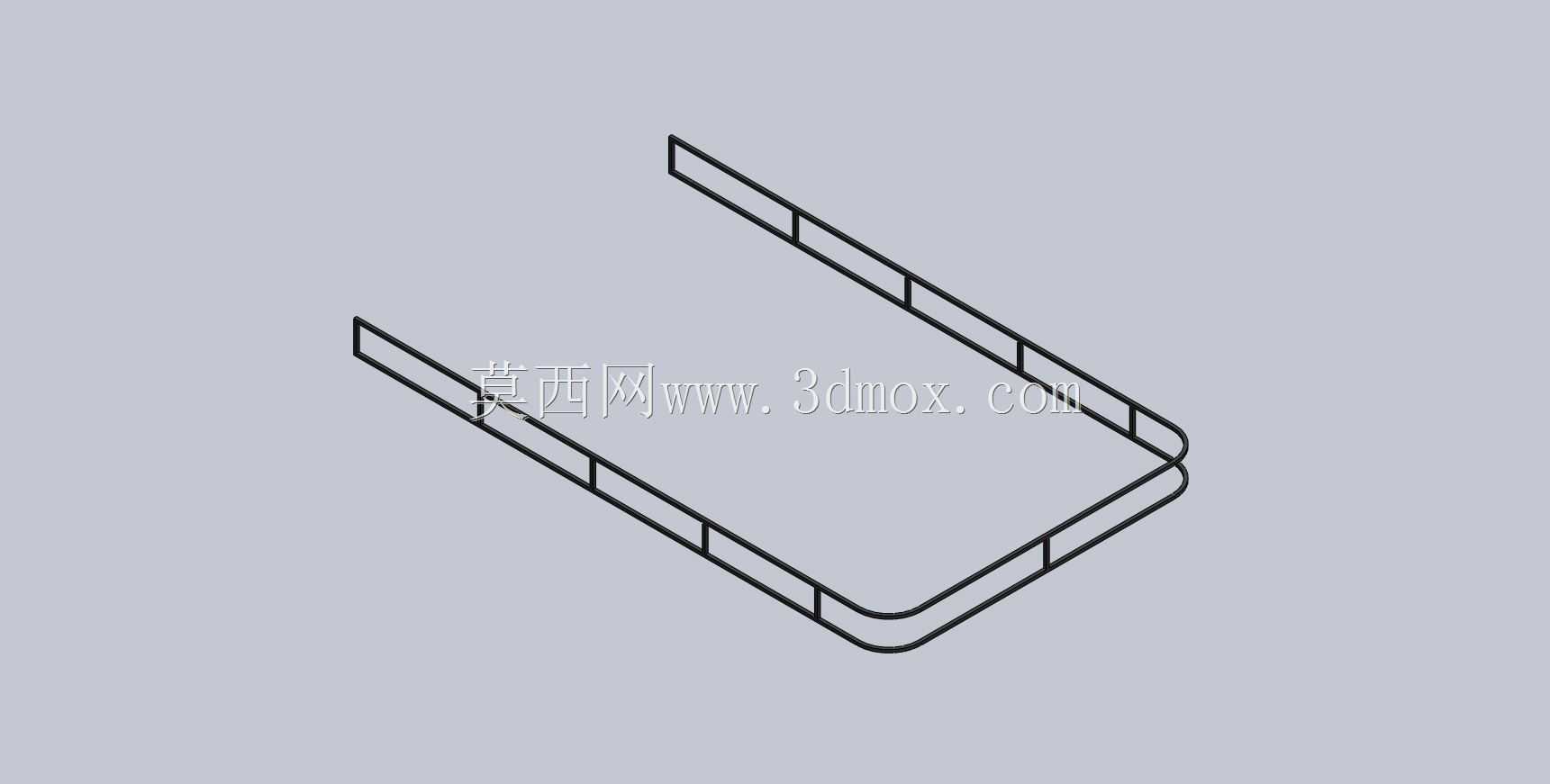

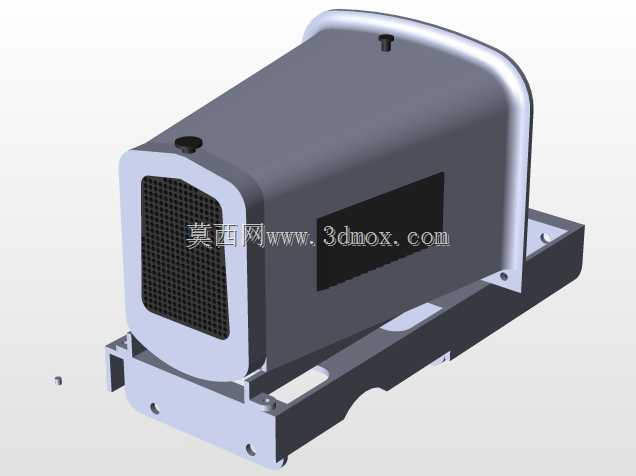

　　这款窄轨客运有轨电车的结构设计，核心围绕支线短途客运的实际运营场景展开，适配厂区内部通勤、景区观光接驳、老城复古街区游览这类低速、小运量的通行需求，区别于干线铁路的大运量列车，整体尺寸控制在适配窄轨线路的边界范围内，轨距匹配常见的762mm窄轨标准，车体总宽度控制在2.2米以内，避免在狭窄支线、厂区道路旁的轨道上运行时出现侧向剐蹭，车顶加装的金属护栏结构，预留了后期加装观光天幕、外置行李架或者线路标识牌的安装点位，护栏的立柱采用折弯件焊接结构，和车顶蒙皮的连接点位做了加强筋处理，避免车辆运行振动导致连接位疲劳开裂。车头部分的动力舱采用独立模块化设计，和后方客舱之间设置了防火隔热隔板，动力舱的检修门采用快拆式铰链结构，

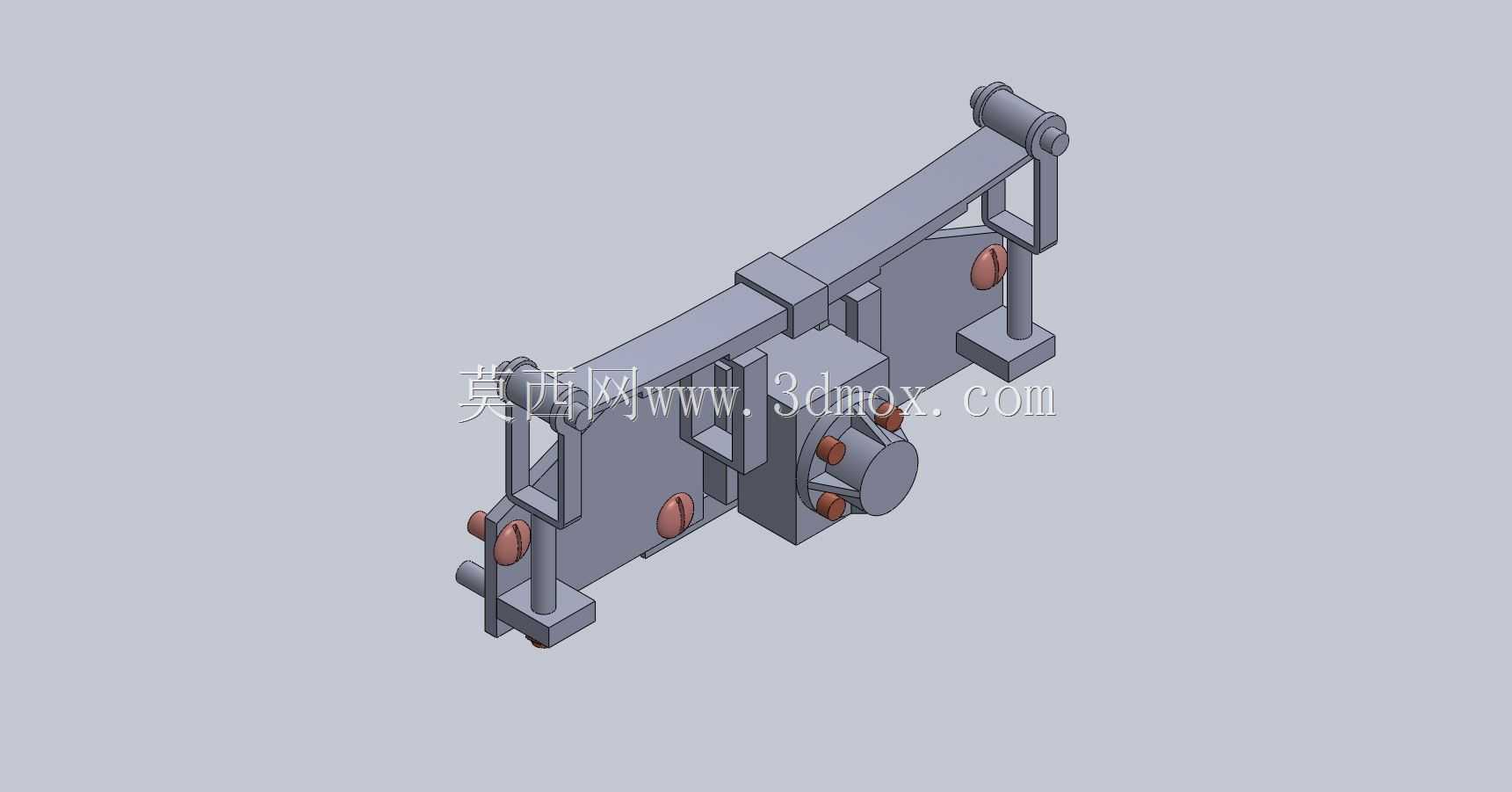

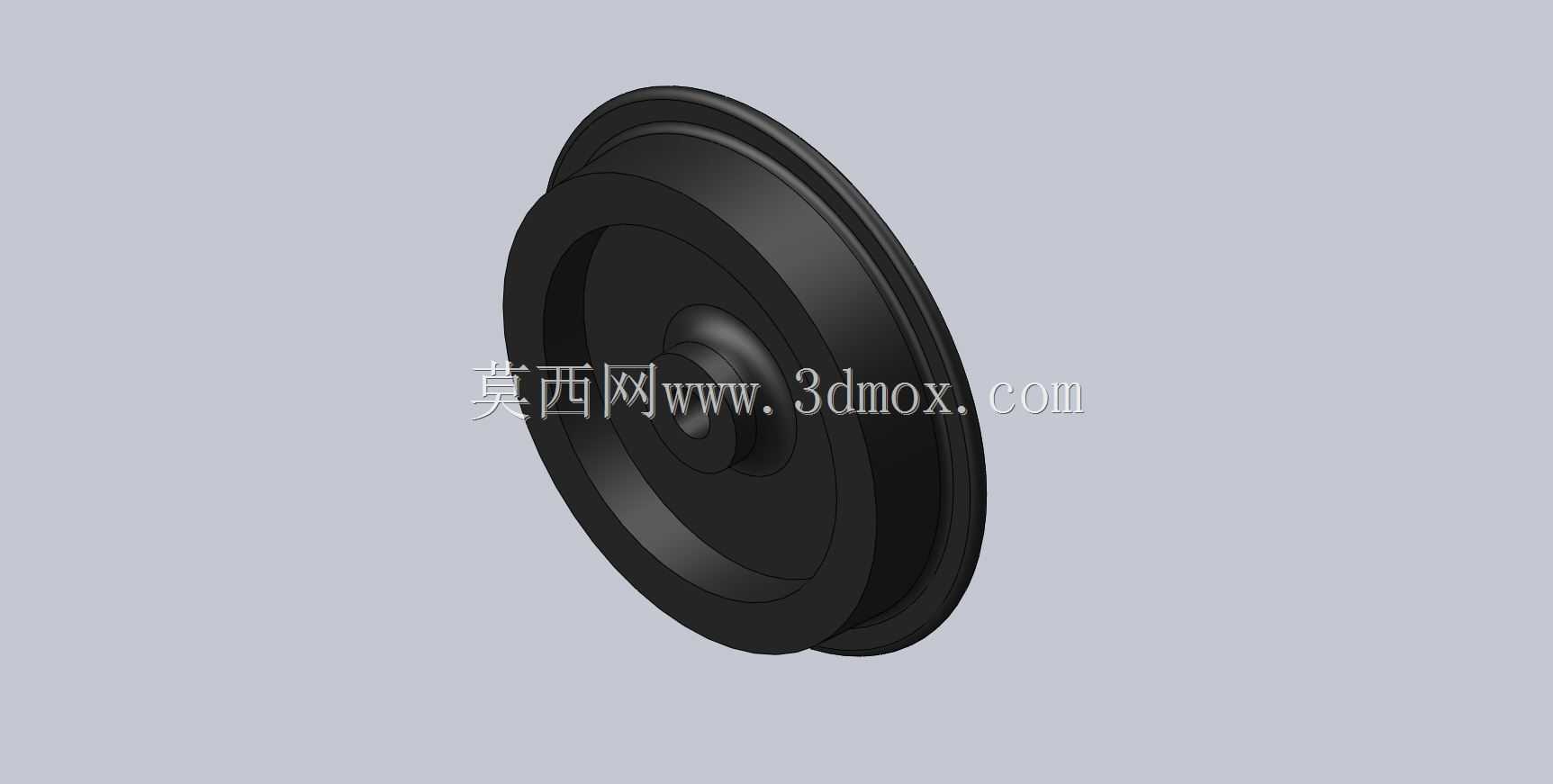

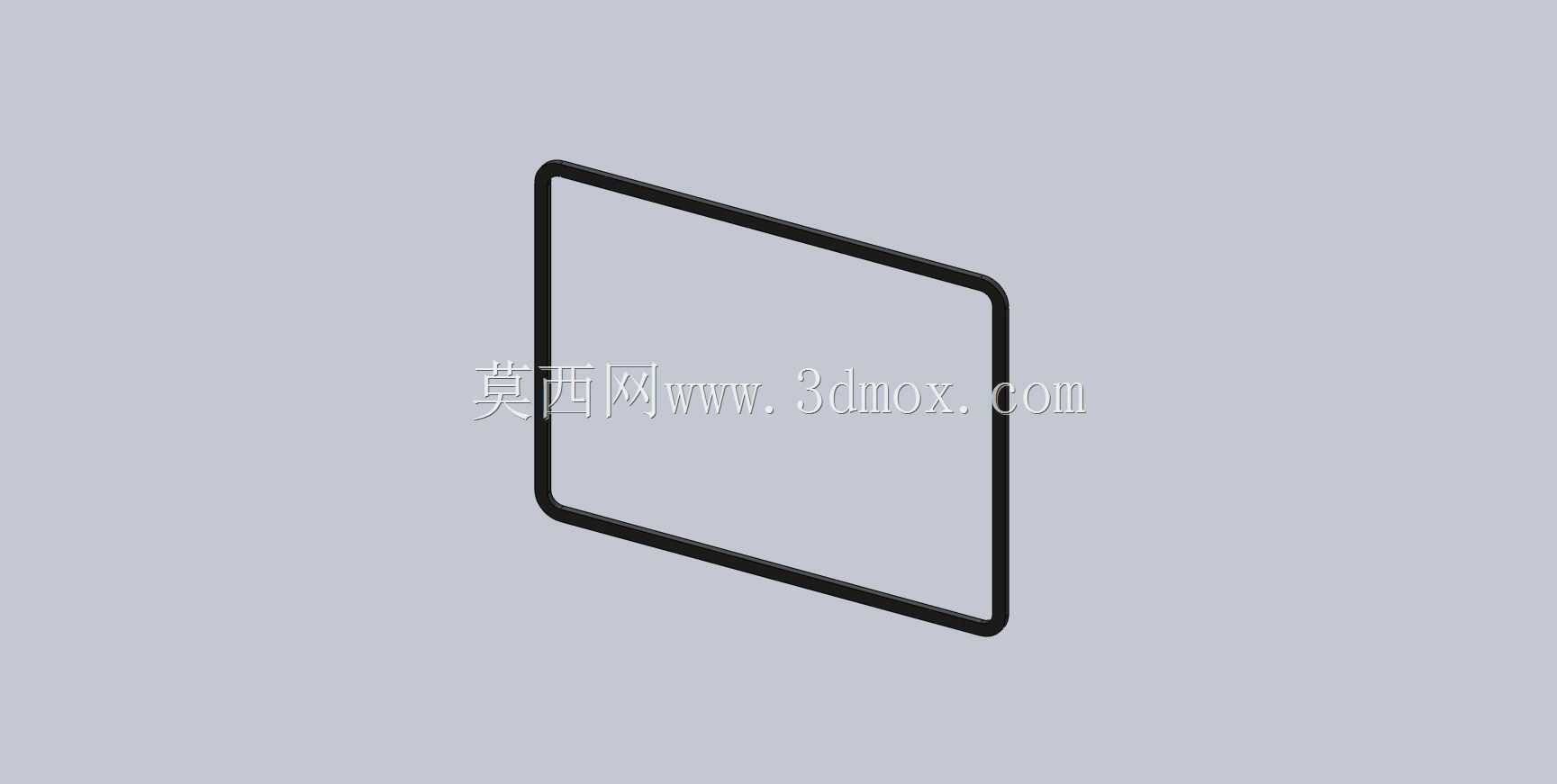

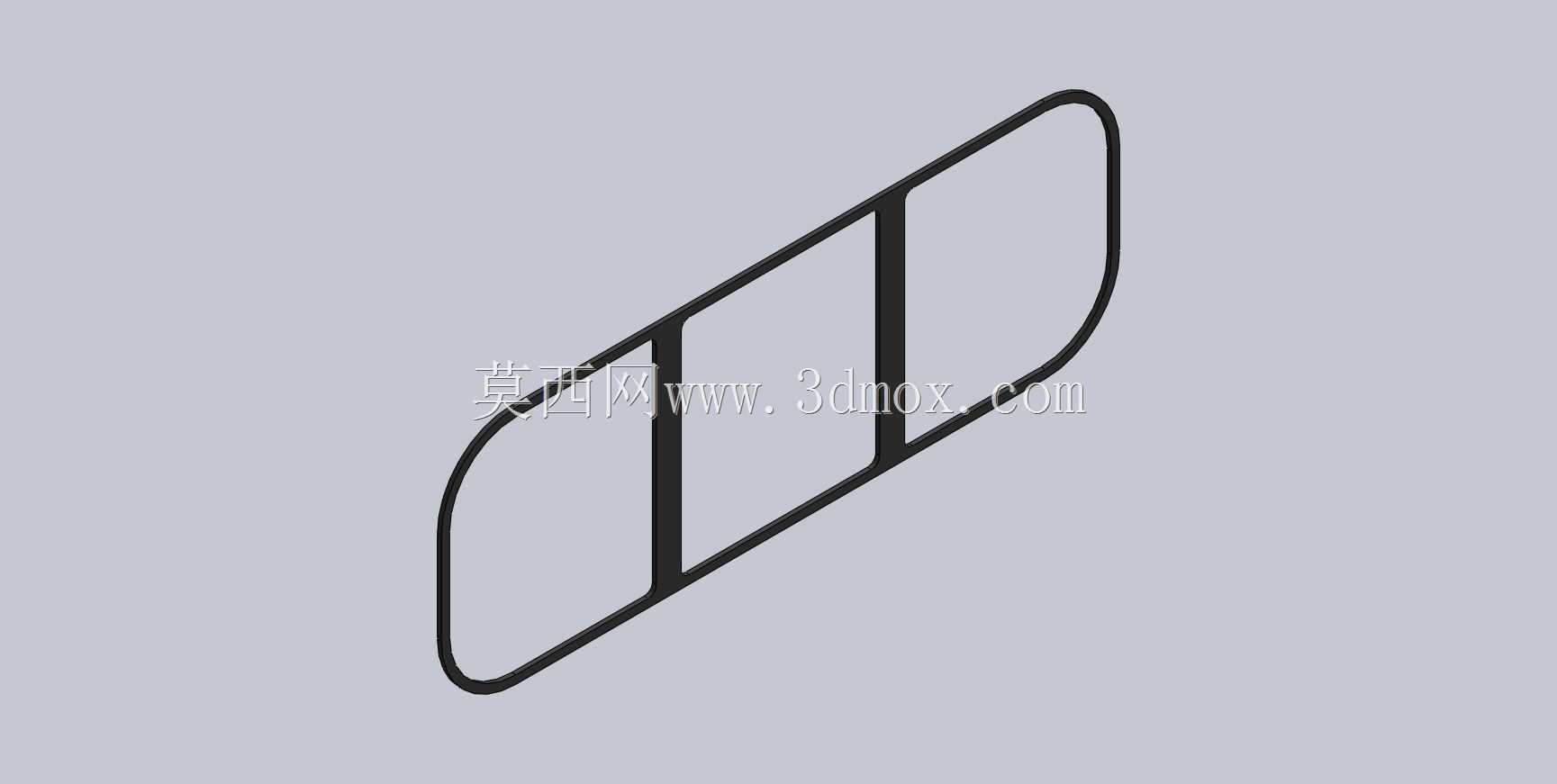

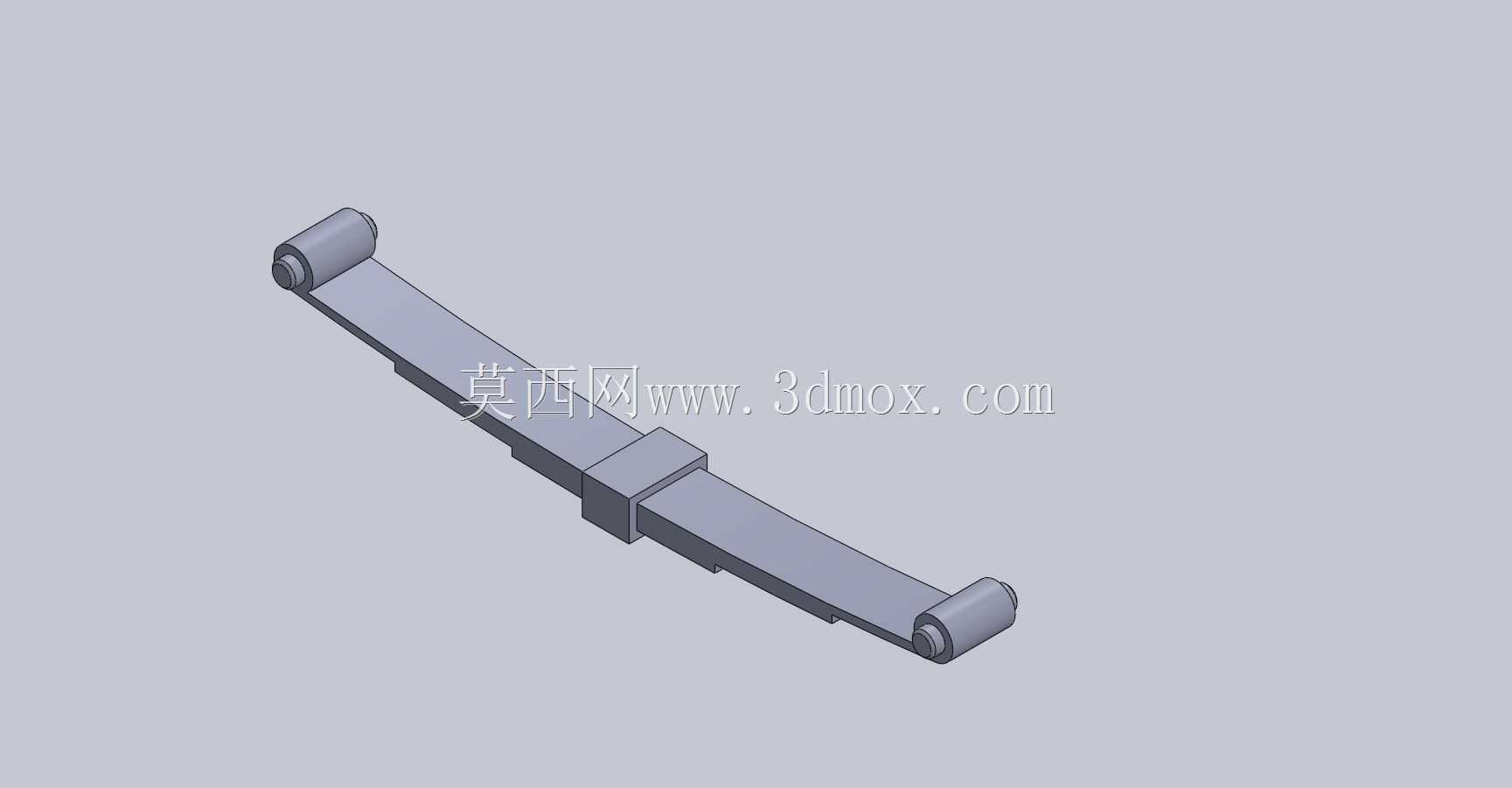

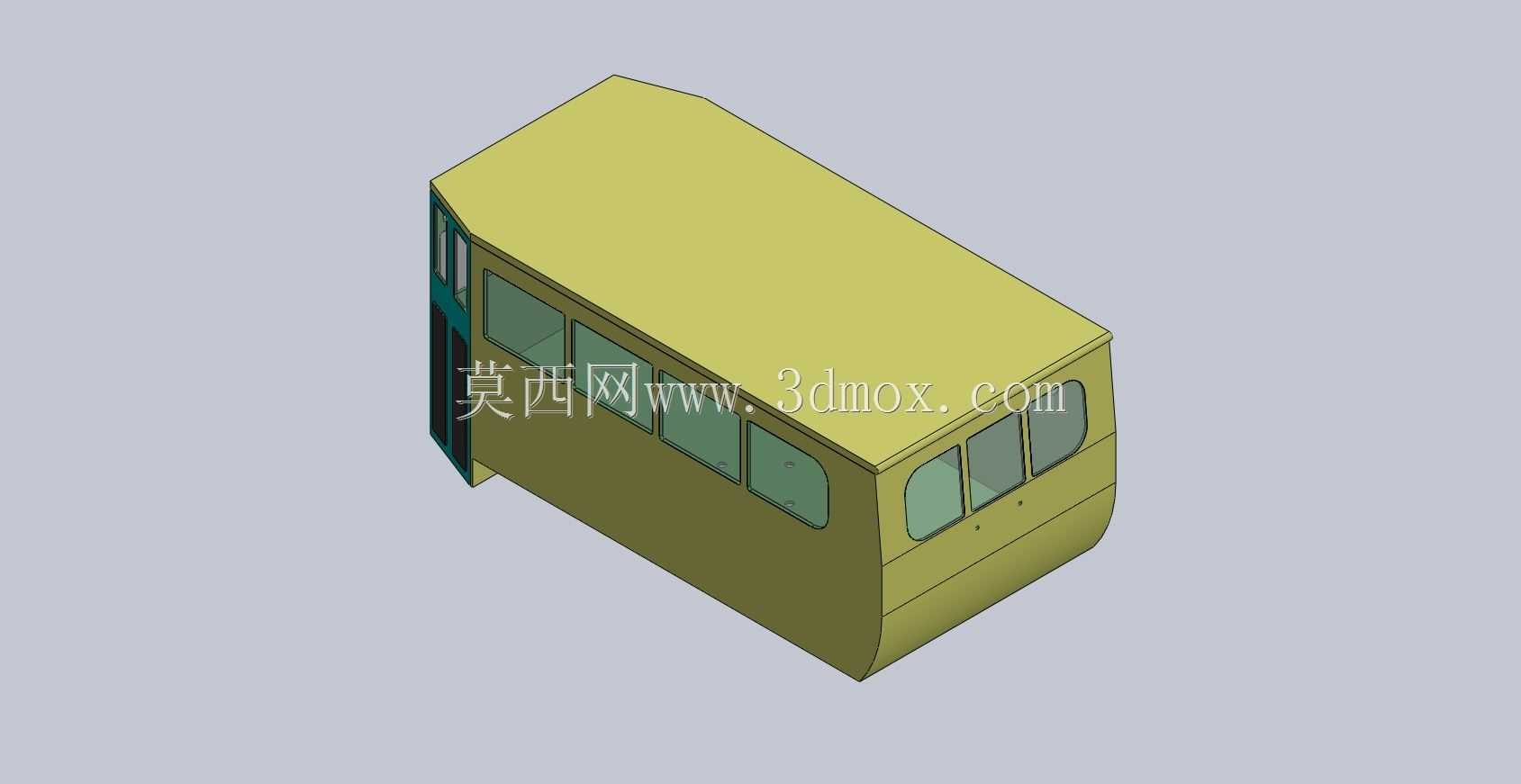

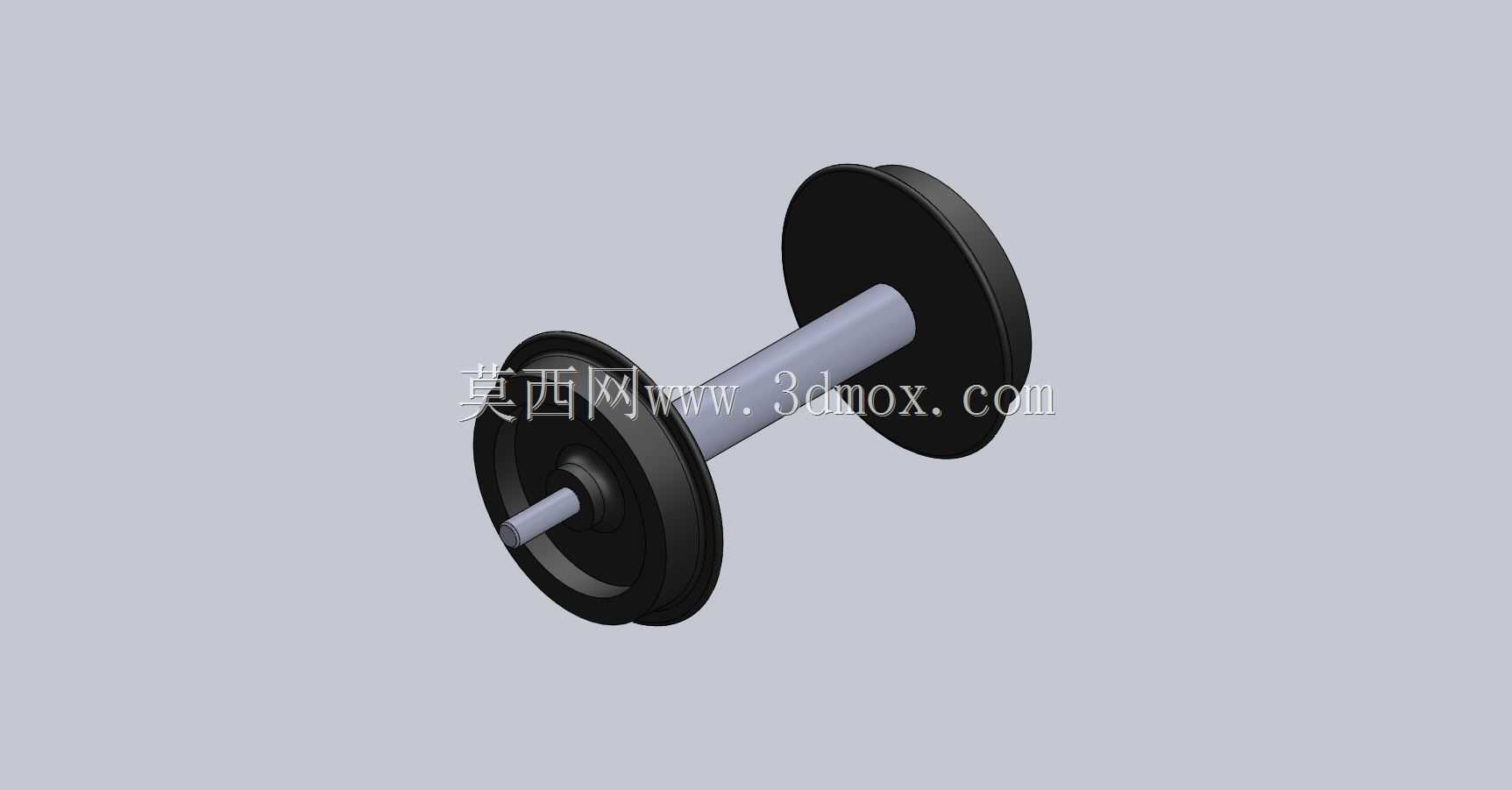

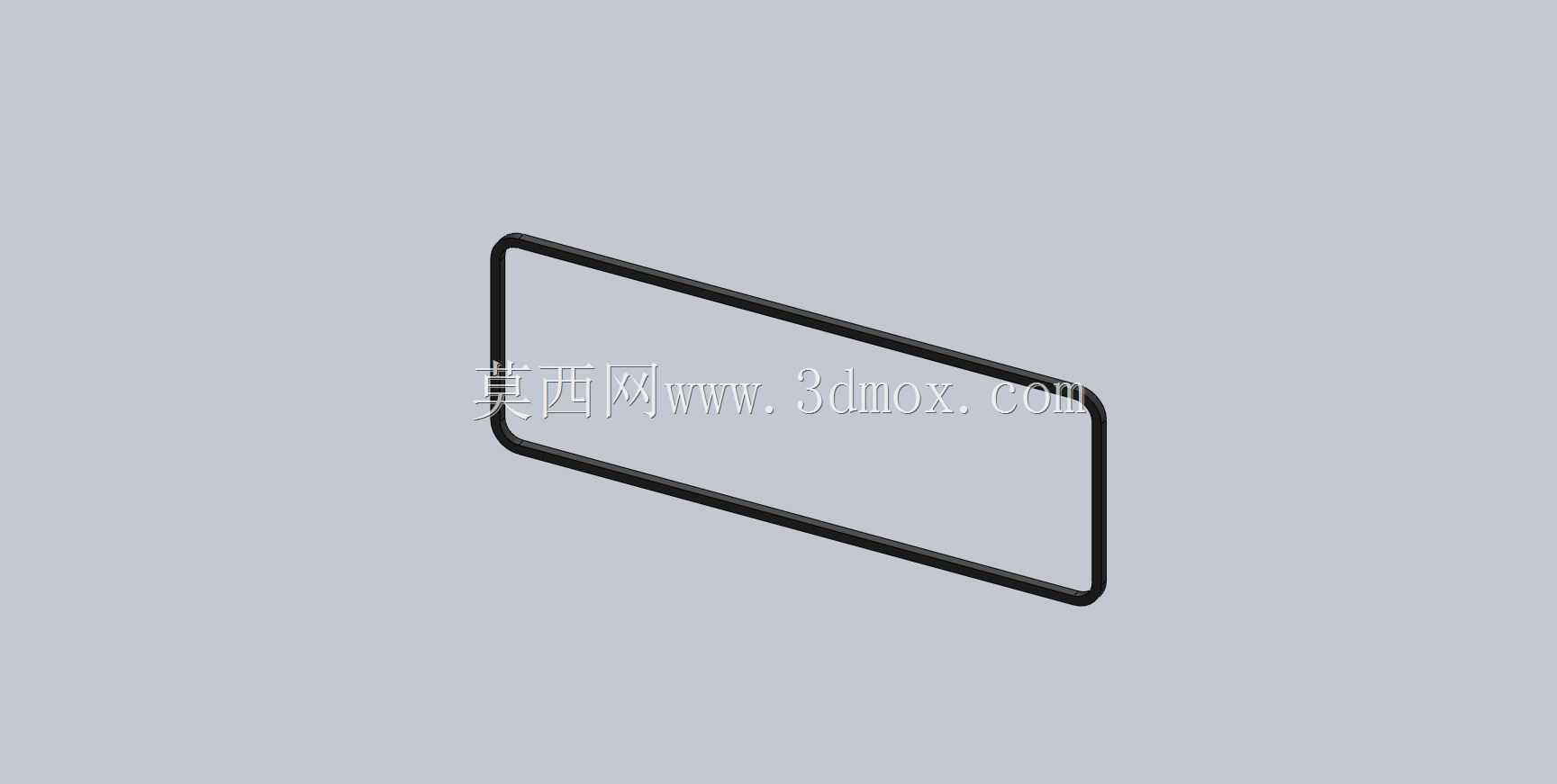

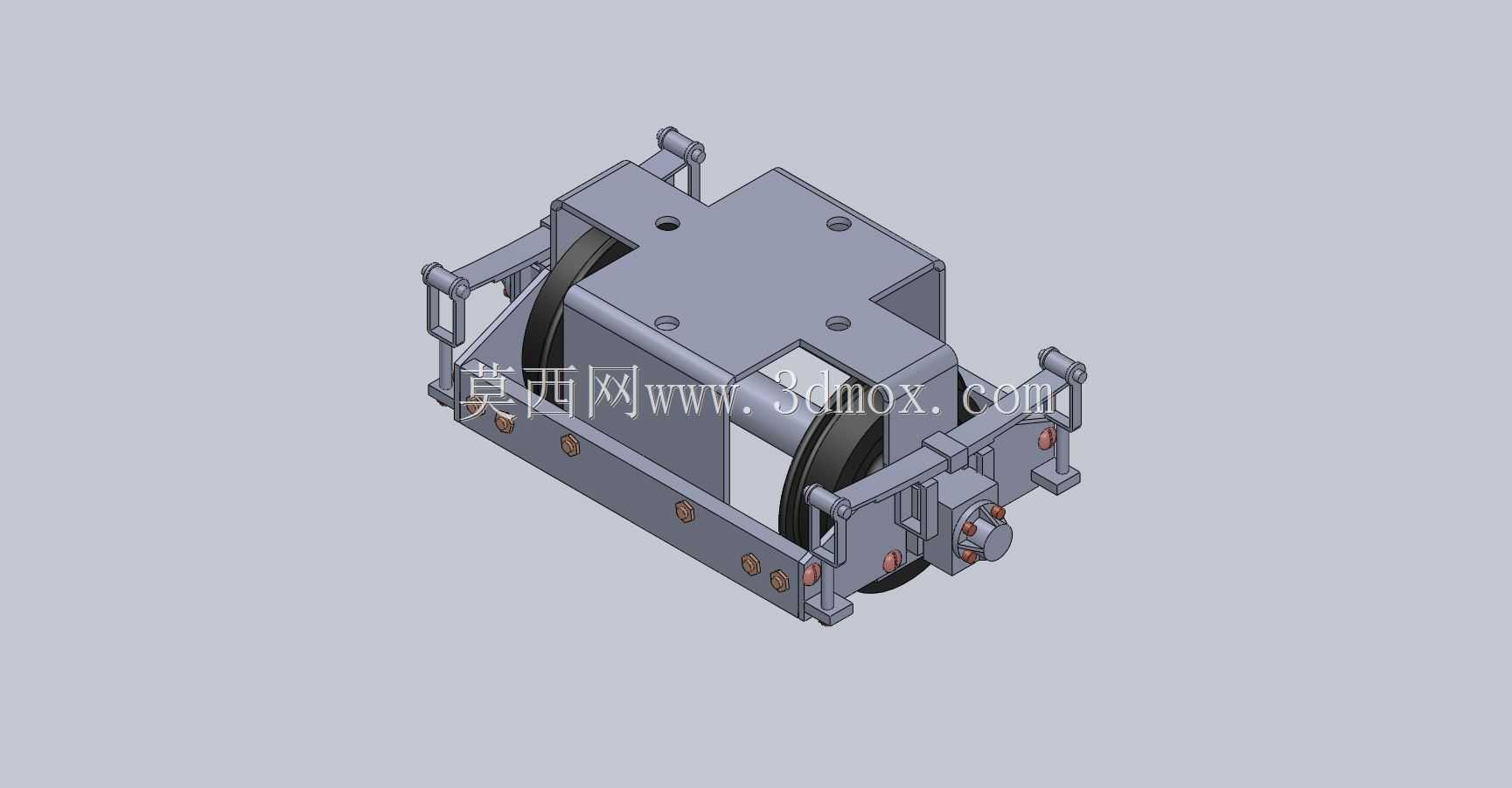

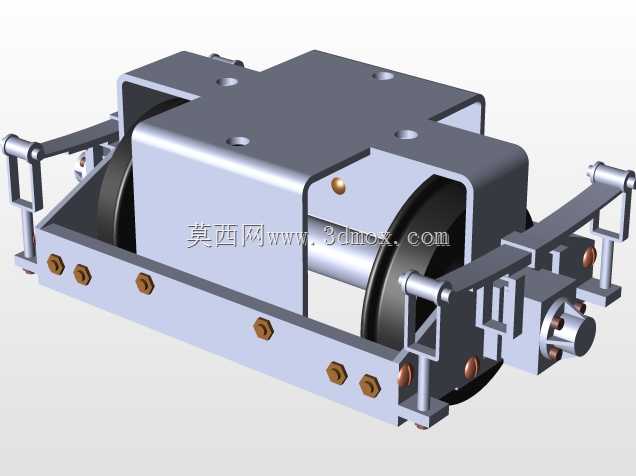

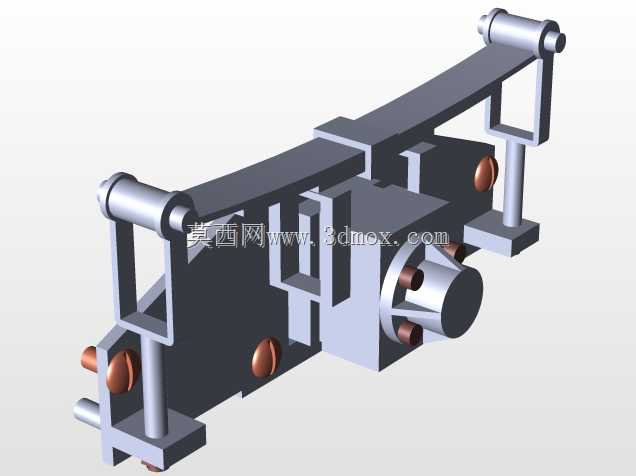

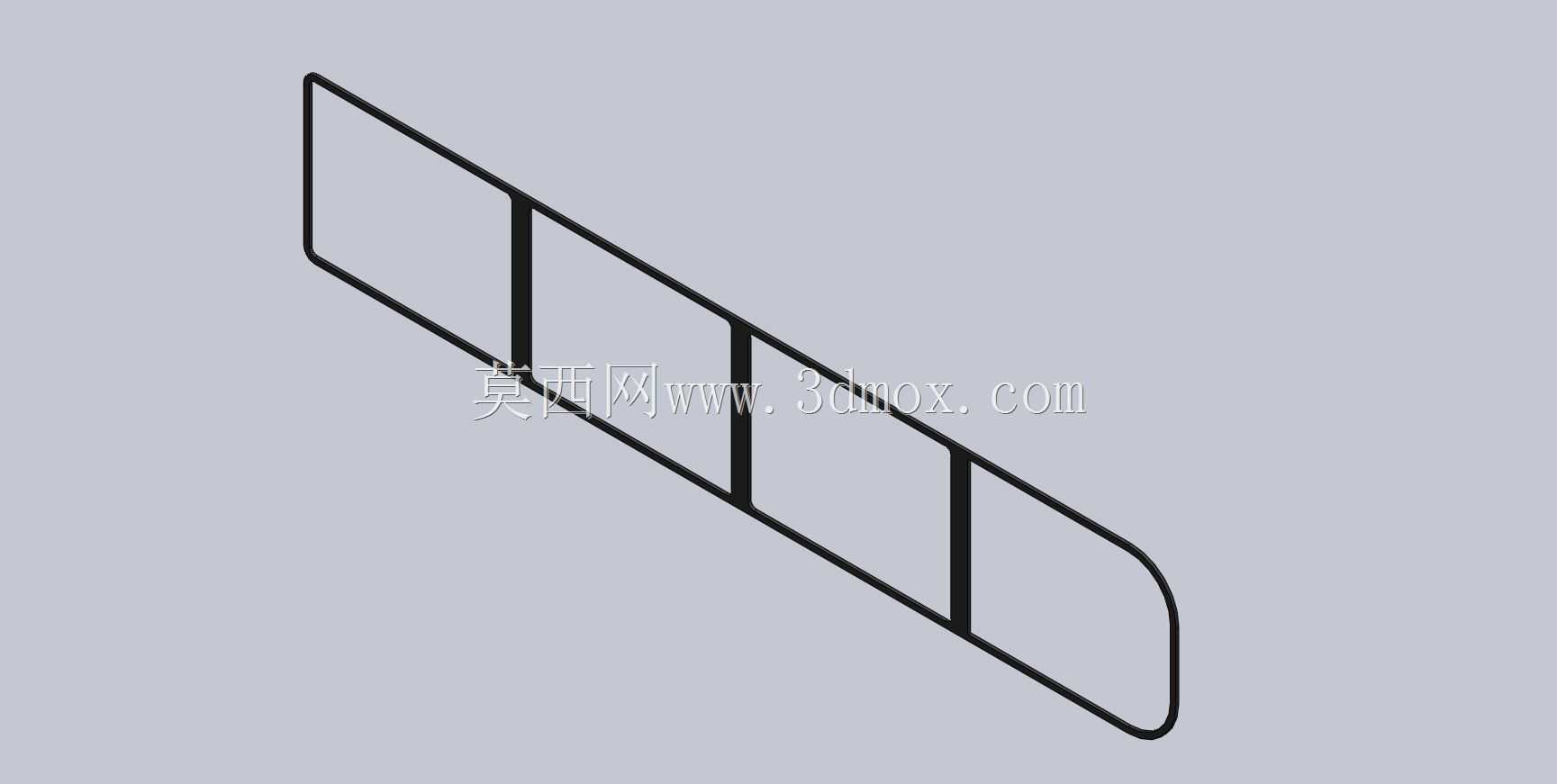

　　日常维护时可以快速打开舱门检查内部动力组件、传动结构的运行状态，车头前端的排障器高度匹配窄轨线路的常见障碍物尺寸，下缘距离轨面的高度控制在安全范围内，既能有效排除轨道上的小型杂物，又不会因为过低在道岔位置出现卡滞。客舱部分的侧窗采用上下分段式结构，下半部分为固定钢化玻璃，上半部分可向内翻折开启，兼顾运行时的密封性和通风需求，车门设置在车身靠近车头的一侧，采用双开折叠门结构，开门时的净通过宽度满足单人快速通行，同时不会占用过多车身侧面空间，适配小型站台的停靠需求。车身底部的走行部结构，轮对采用整体式铸钢轮搭配滚动轴承，转向架采用简化的二系悬挂结构，因为运行速度普遍低于30km/h，悬挂刚度设置偏软，能有效过滤窄轨线路接头处的振动，

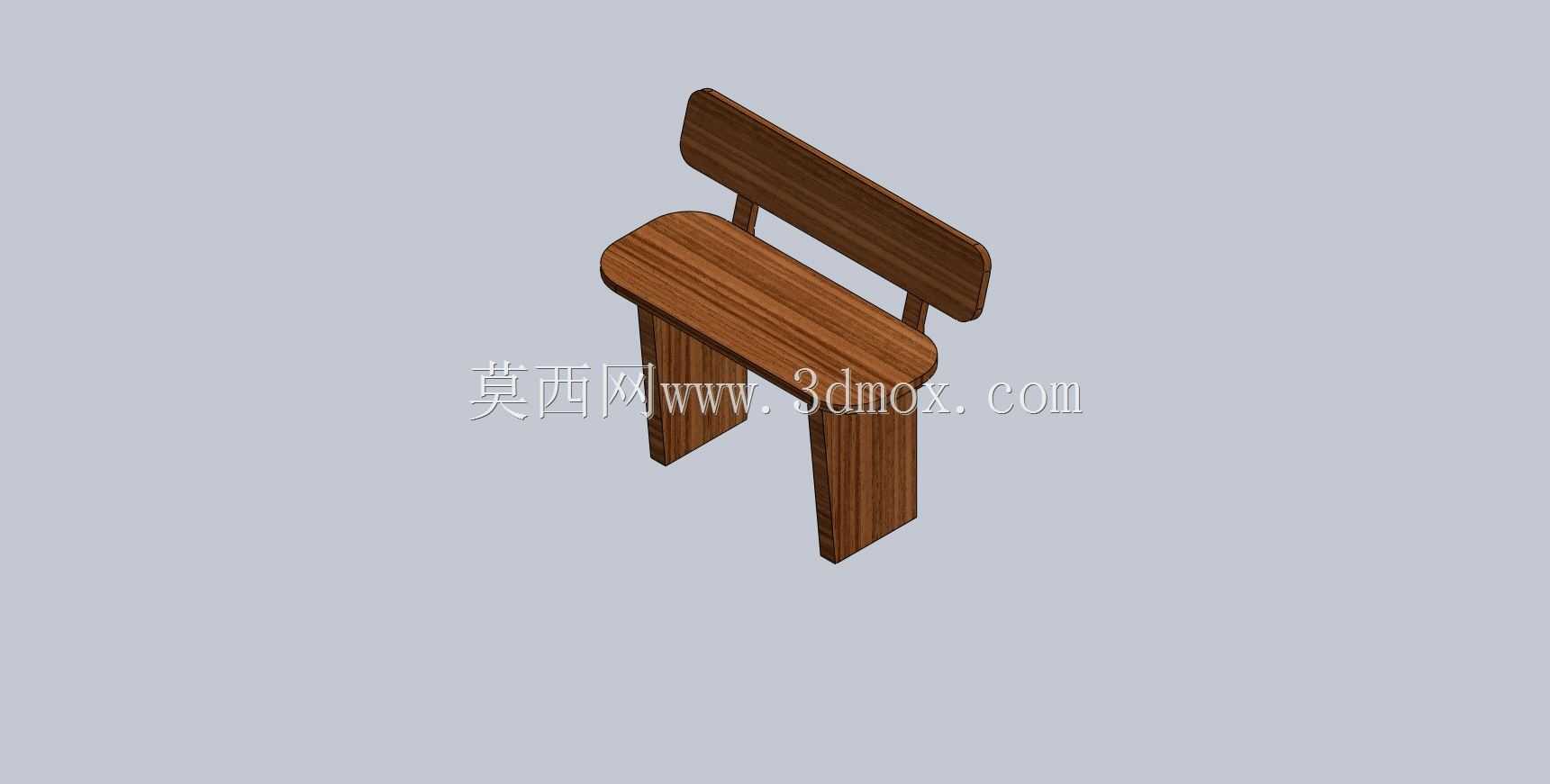

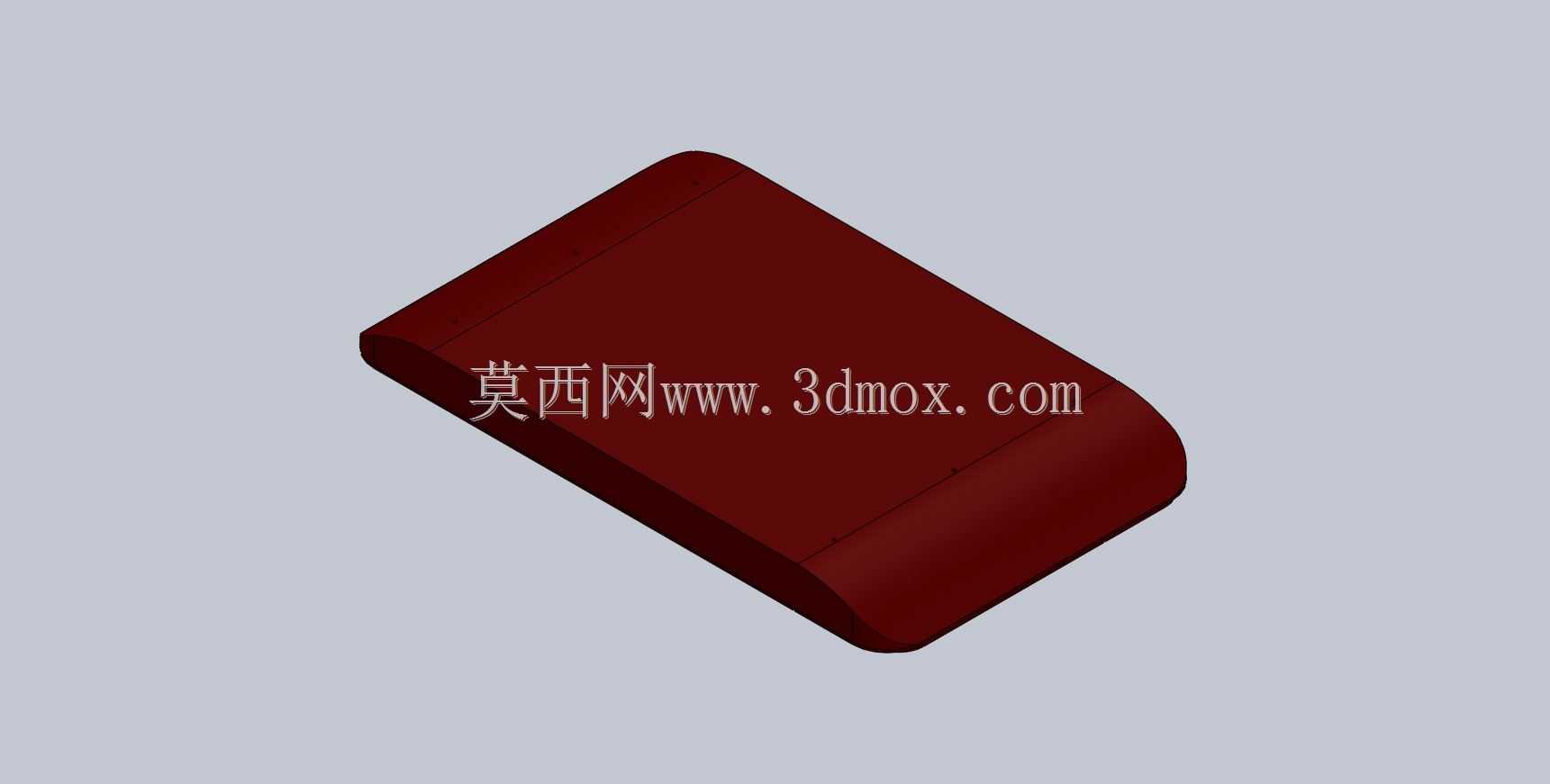

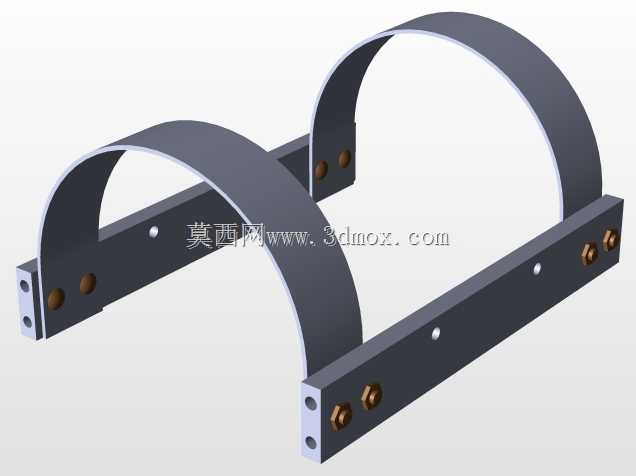

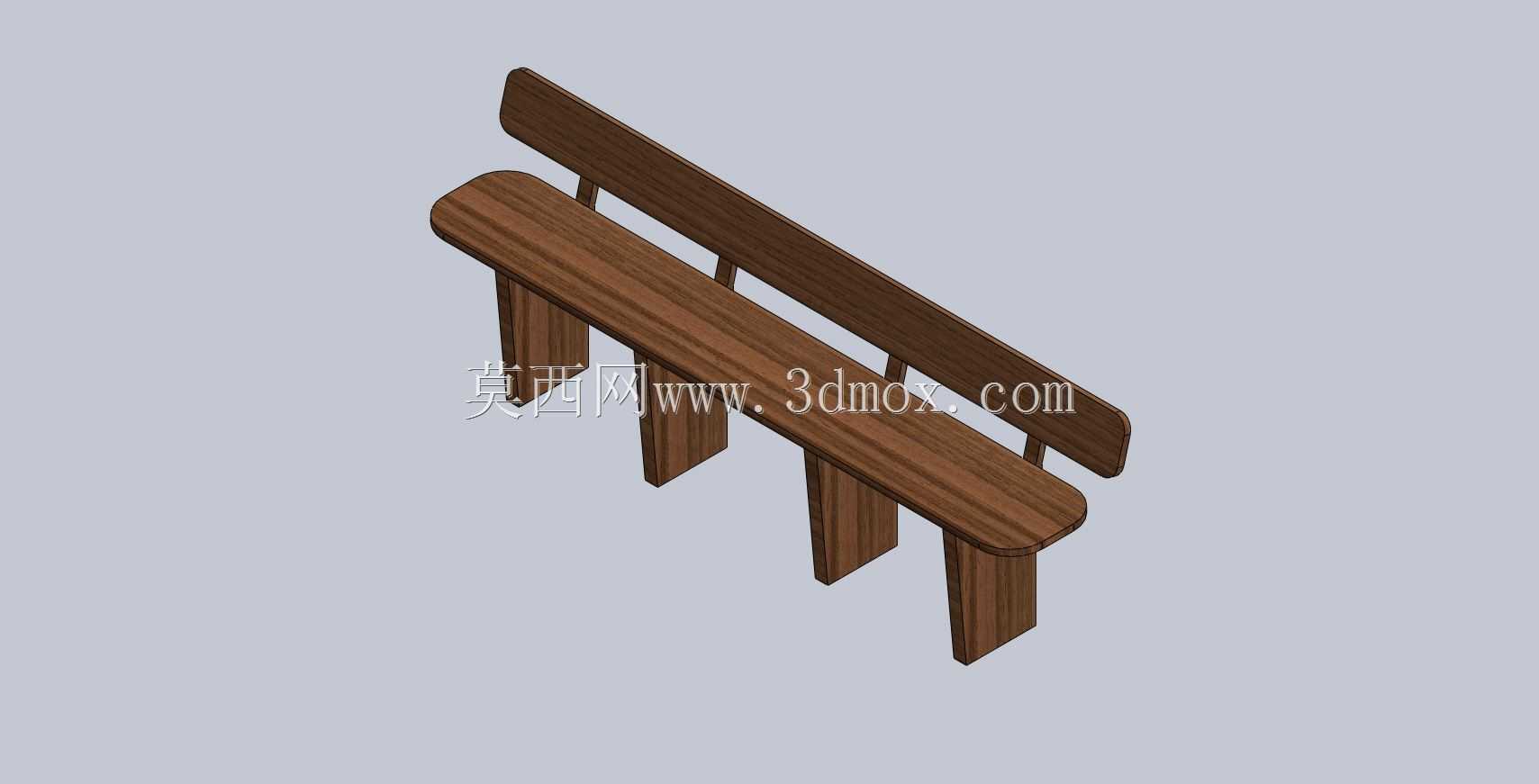

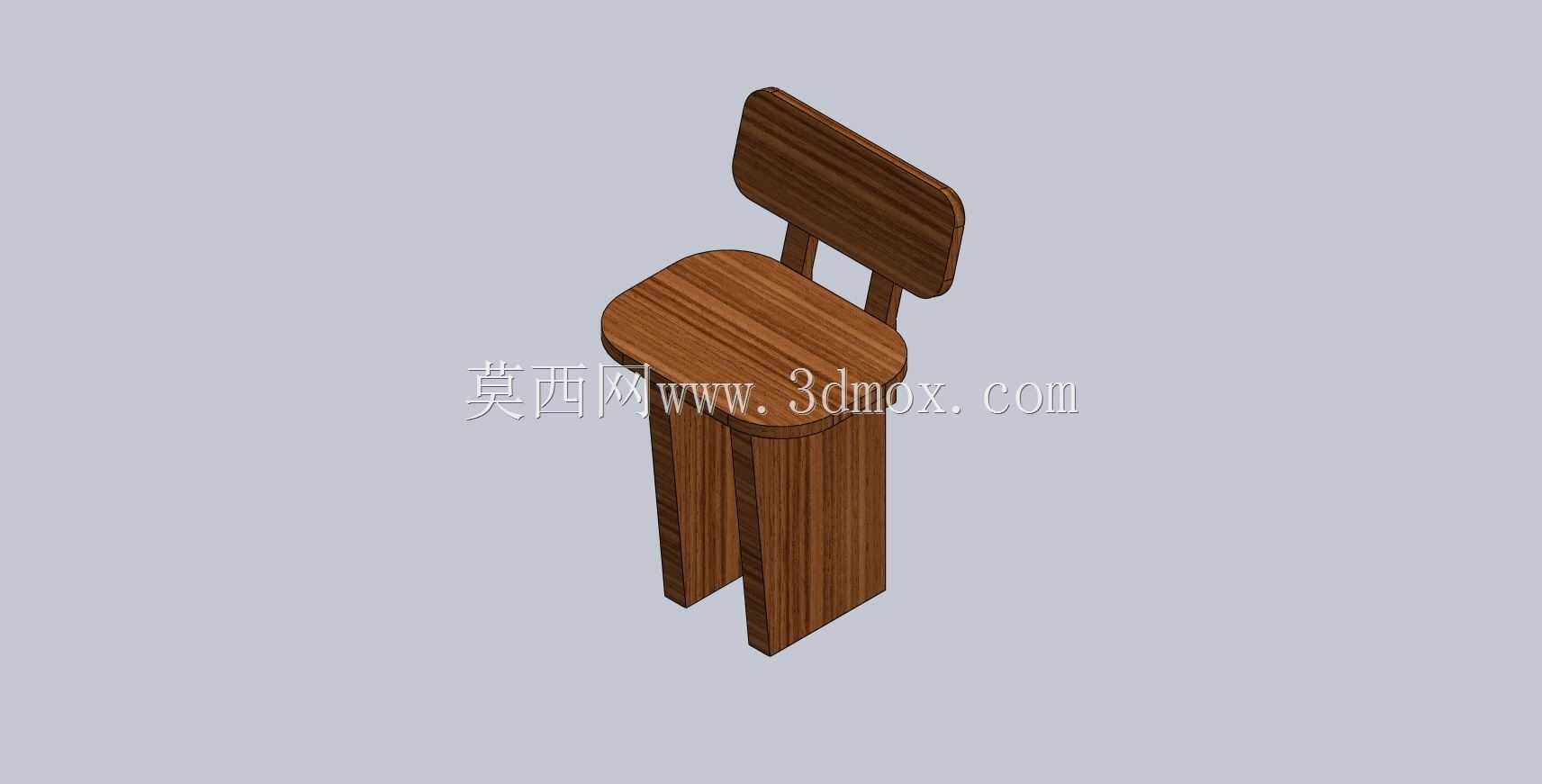

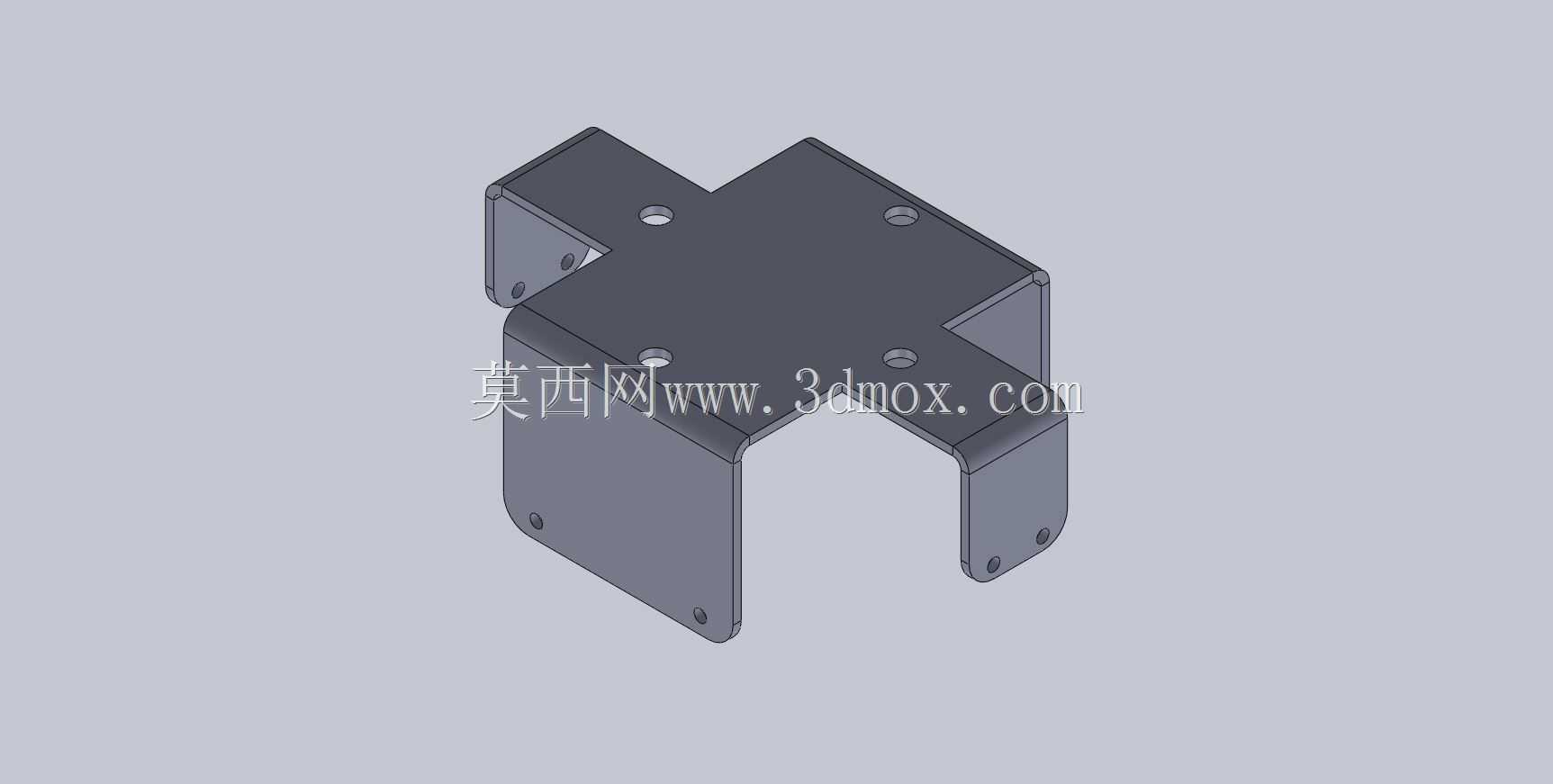

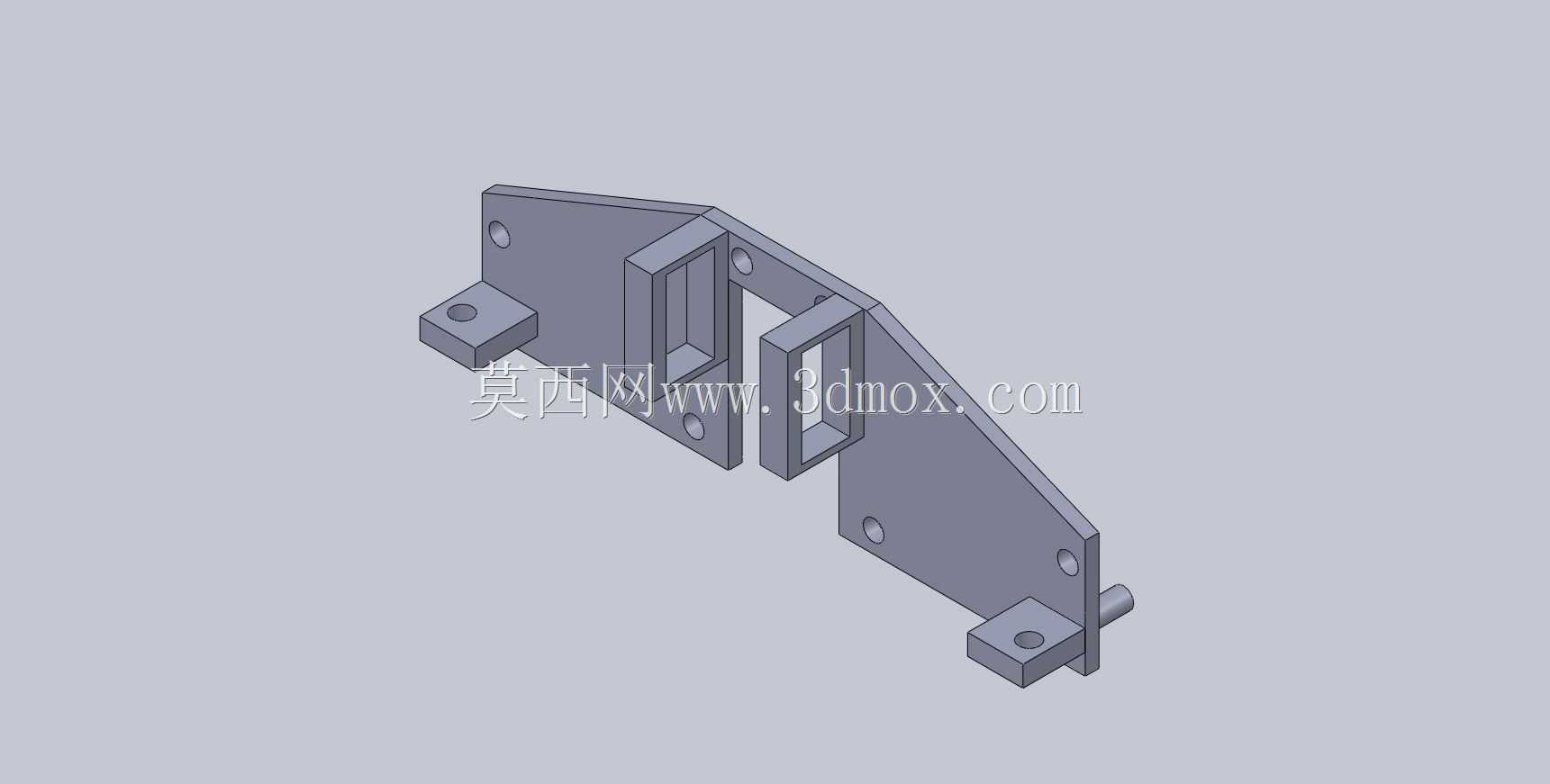

　　提升乘客乘坐的舒适度，轮对和车体之间的连接支架做了轻量化处理，在保证结构强度的前提下降低整车自重，减少动力输出的负载。车身外覆件采用分块式蒙皮设计，每一块蒙皮都通过螺栓和内部的型钢骨架连接，后期如果出现局部磕碰损坏，可以单独更换对应蒙皮板块，降低维护成本，车顶的圆弧过渡结构做了排水坡度设计，降雨时雨水可以顺着车顶弧度流向车身两侧的排水槽，避免积水渗漏到客舱内部。客舱内部的座椅布局采用单侧纵向排布的方式，留出足够的中部通行空间，方便乘客上下车和在车厢内移动，车厢内壁预留了扶手杆的安装点位，适配站立乘客的抓扶需求，整车的电气线路走管全部隐藏在车身骨架的空腔内部，外部看不到明线，既提升外观整洁度，也能避免线路被日晒雨淋加速老化。

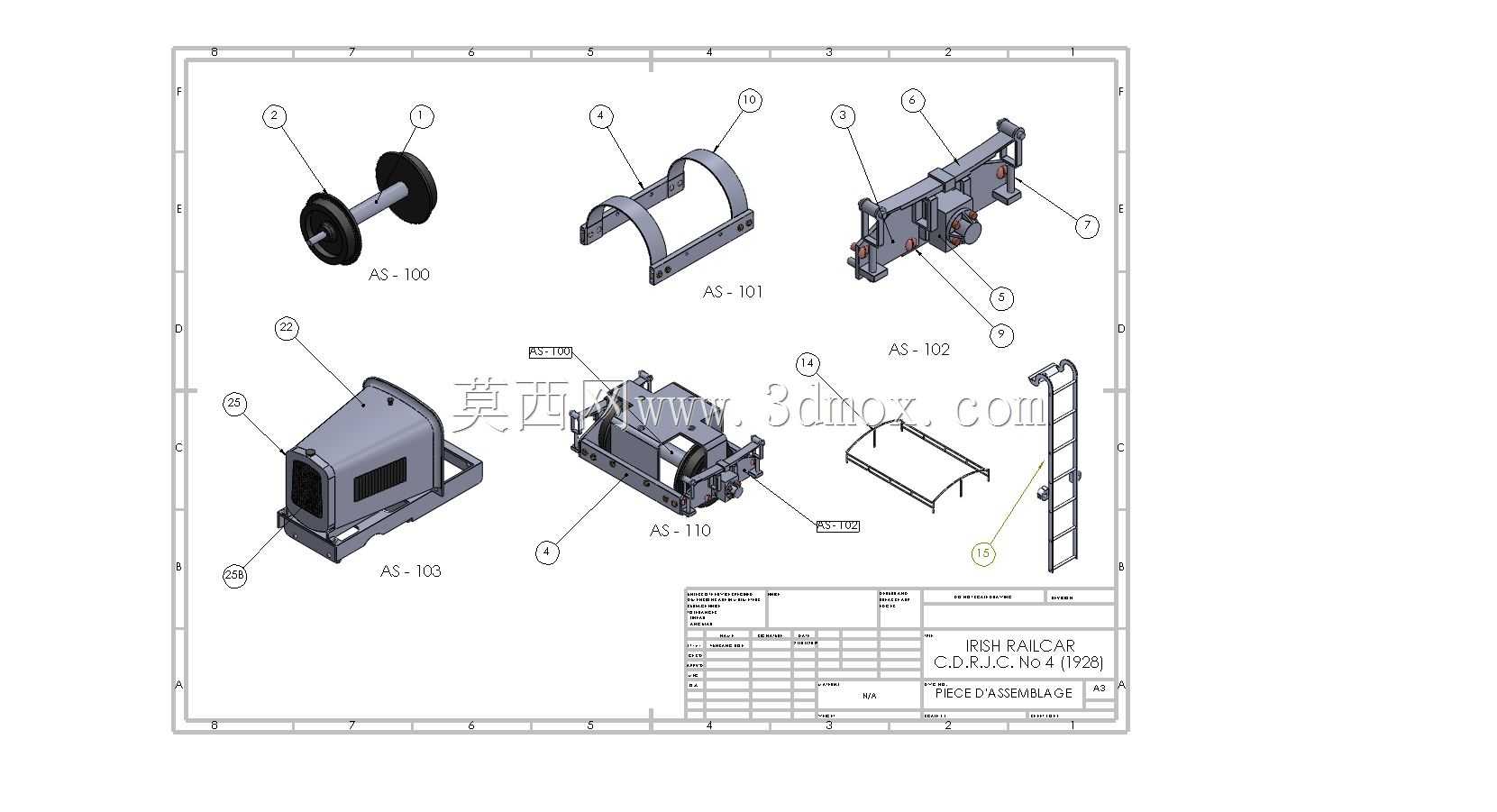

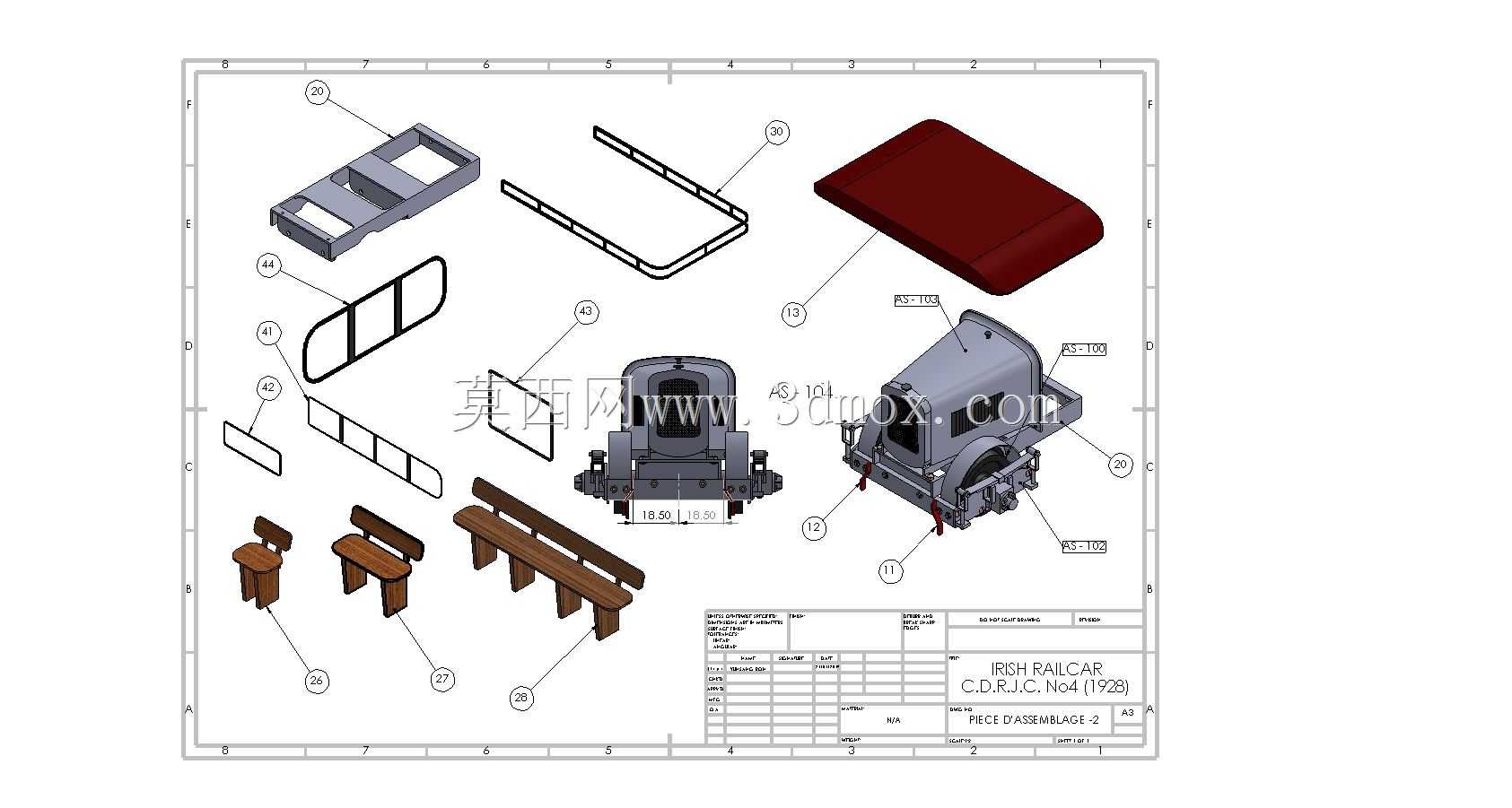

　　在建模过程中，所有的配合间隙都按照实际装配公差设置，比如车门和门框的间隙控制在3-5mm，侧窗和窗框的密封胶条预留了2mm的压缩量，走行部轮对和轨道的接触关系按照实际轮轨匹配关系设置，没有出现干涉或者间隙过大的问题，各个部件的装配层级清晰，从最底层的轮对、轴承，到中间层的骨架、蒙皮，再到顶层的护栏、车门附件，装配逻辑和实际生产的装配流程完全一致，不管是用来做结构展示、运动仿真，还是拆解演示，都能直接复用对应的装配关系，不需要额外调整配合约束。
