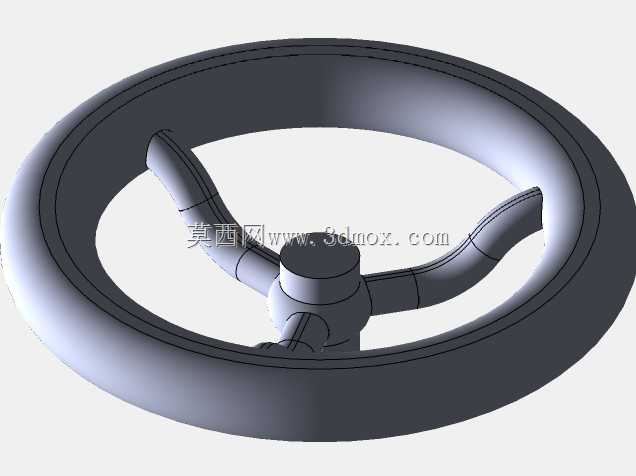

三辐式圆环形手动操作手轮结构

　　这类三辐式圆环形手轮是工业设备里极为常见的手动操作执行件，日常在阀门调节、机床进给微调、工装夹具锁紧、小型试验台工位调整等场景都能见到它的身影，区别于直柄手摇轮、碟形手轮，环形握把的设计能让操作人员在任意角度都能找到施力点位，不需要刻意对位抓握，戴劳保手套操作时也不会出现滑脱卡滞的问题。

　　从结构设计逻辑来看，中心的轮毂段是核心安装基准，内孔通常会根据配套轴的形式加工成键槽孔、方孔或者带顶丝的光孔，安装时直接套在设备的调节轴端，通过键或者顶丝传递扭矩，不需要额外设计复杂的连接结构，轮毂的轴向厚度做了加厚处理，能保证和轴的配合长度足够，承受较大扳动力的时候不会出现轴孔开裂或者配合松旷的问题。三根辐条采用等夹角120度均匀分布，从轮毂平滑过渡到外圈的环形握柄，过渡位置做了大圆弧倒角，既避免了应力集中导致的辐条根部断裂，也让握持施力的时候力的传递更顺畅，不会出现硌手的棱角。外圈的环形握柄截面做了圆弧过渡的类圆形设计，贴合人手握持的弧度，长时间转动调节的时候不会磨手，握柄的外径尺寸经过适配，成年人手掌能轻松环握，施力时能借助整圈的结构获得更大的操作力矩，不需要额外加套管增力就能满足常规调节的扭矩需求。

　　在实际设备适配中，这类手轮的安装边界需要重点考量，首先是手轮的回转外径要和设备的操作面板预留足够的安全间隙，转动时不能和周边的按钮、管线、防护罩发生干涉，通常安装时会在手轮和设备面板之间预留10到15毫米的间隙，避免转动时蹭到面板漆面或者夹到操作人员的手指。中心轮毂的安装端面要和调节轴的轴线保持垂直，否则手轮回转时会出现偏摆，不仅转动手感发涩，长期使用还会加剧轴端的磨损，甚至导致键连接失效。辐条的设计没有做额外的镂空或者减重处理，整体实心结构的刚性足够，在设备需要紧急关断或者快速调节的时候，操作人员可以直接发力快速转动，不会因为辐条变形导致操作滞后。

　　从使用场景的适配性来说，这类手轮不需要额外的辅助操作件，没有突出的手柄头，在设备运输或者日常巡检的时候不容易被杂物勾挂，也不会因为误碰导致设备参数偏移，适合安装在设备操作位的侧面或者正面，操作人员站在工位上伸手就能触及，调节时可以通过握柄的转动角度直观判断调节量，部分需要精准调节的场景还可以在手轮外圈加装刻度环，配合设备上的指针实现进给量或者开度的精准控制。材质选择上这类手轮通常采用硬质工程塑料或者铸钢加工，工程塑料款重量轻、不生锈，适合用在对腐蚀有要求的化工设备、水处理设备上，铸钢款强度更高，适合用在重载阀门、大型机床的调节部位，表面做喷塑或者发黑处理，长期使用也不会出现锈蚀掉漆的问题。

　　设计这类手轮结构的时候，需要重点校核辐条根部的弯曲强度，当操作人员在握柄单点施加最大扳动力的时候，辐条和轮毂连接的位置是应力最大的区域，通过大圆弧过渡的结构能有效分散应力，避免应力集中导致的断裂问题，同时环形握柄的截面直径要兼顾握持舒适度和结构强度，过细会导致握感差、强度不足，过粗则会导致抓握费力，操作灵活性下降。中心安装孔的公差要和配套轴的公差匹配，既不能过松导致转动旷量，也不能过紧导致安装困难，顶丝的位置要设计在轮毂的侧面，拧紧后不会突出轮毂表面，避免转动时刮蹭周边部件。
