轮盘式运动演示组装结构

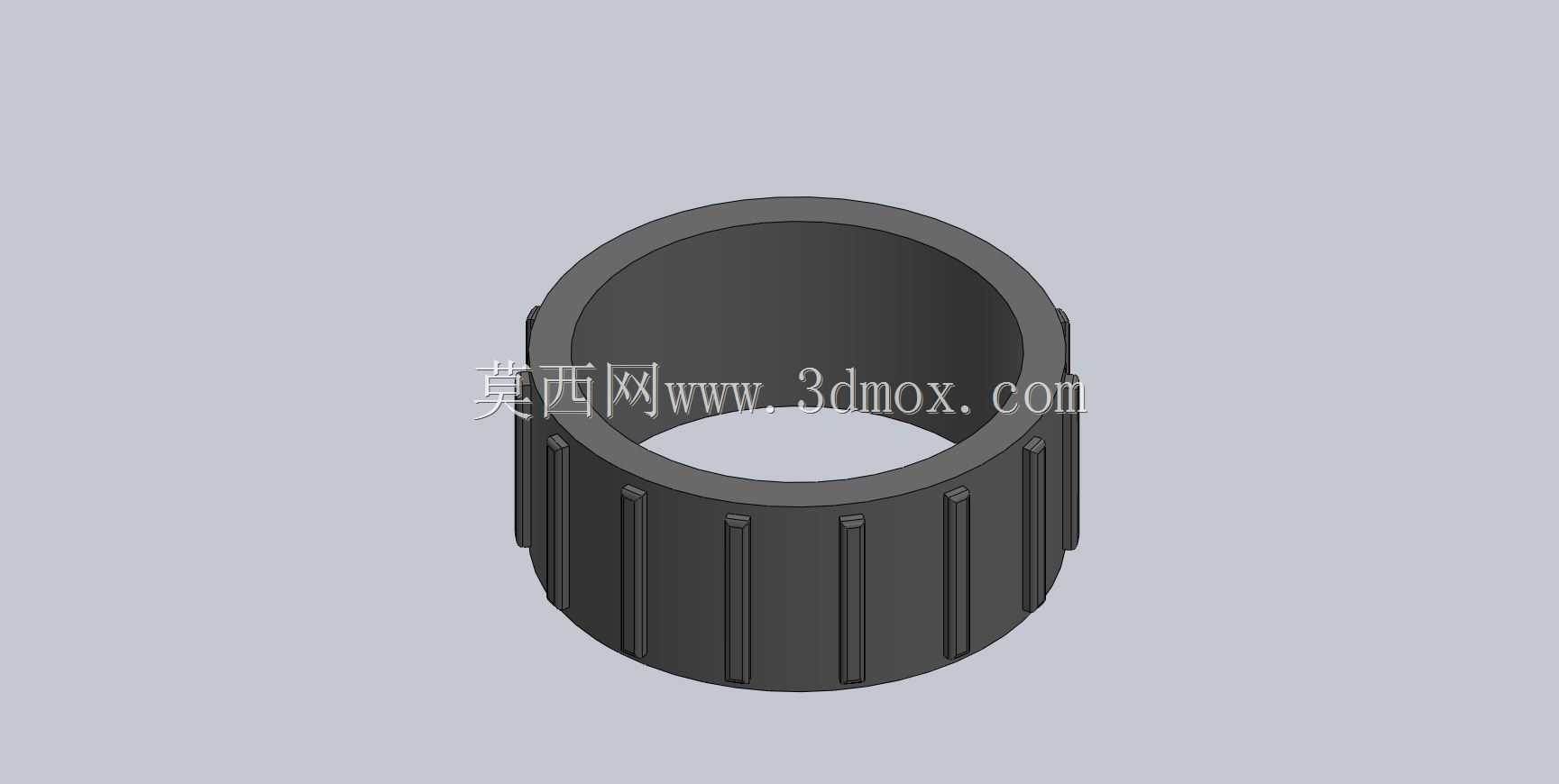

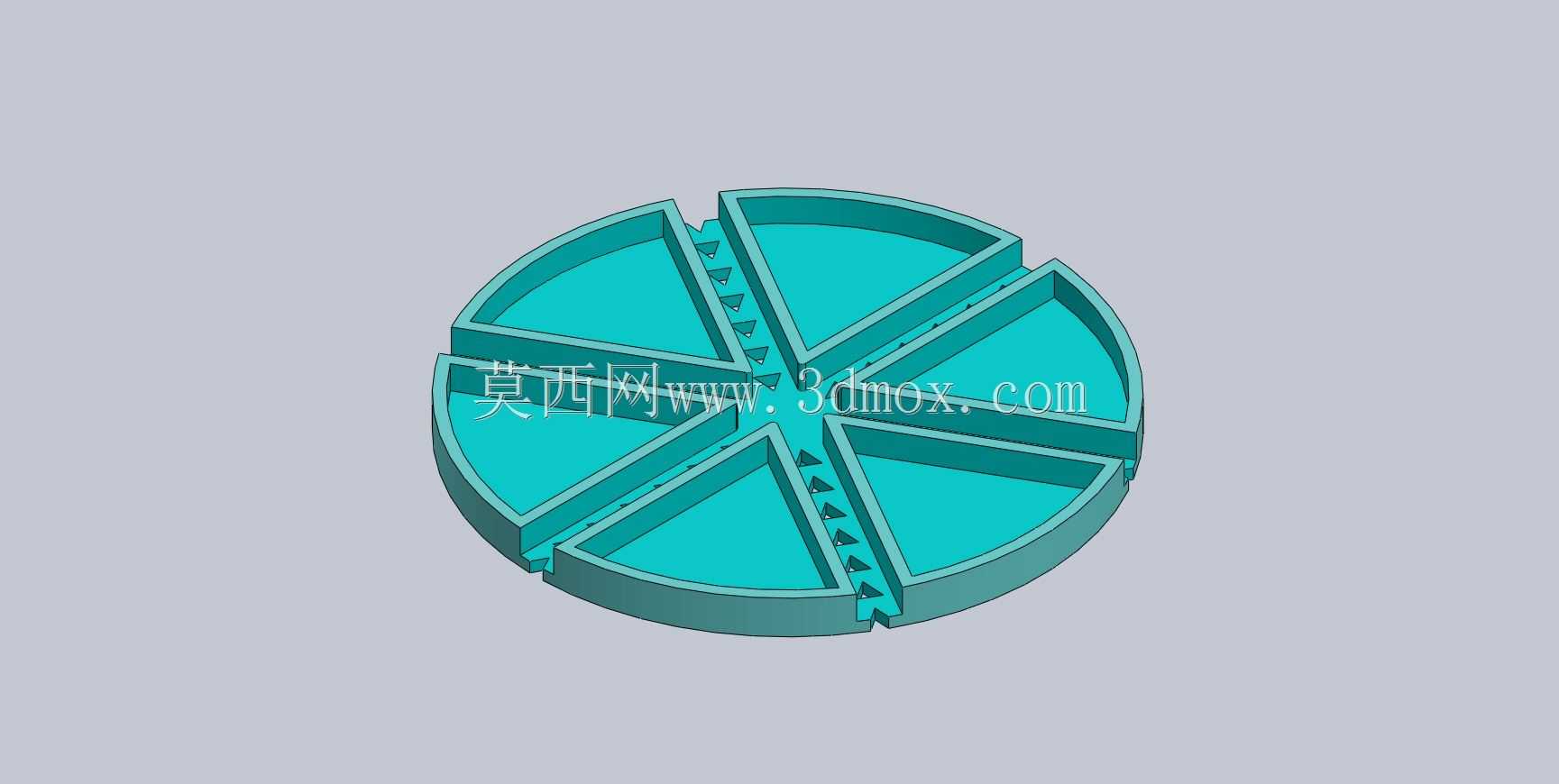

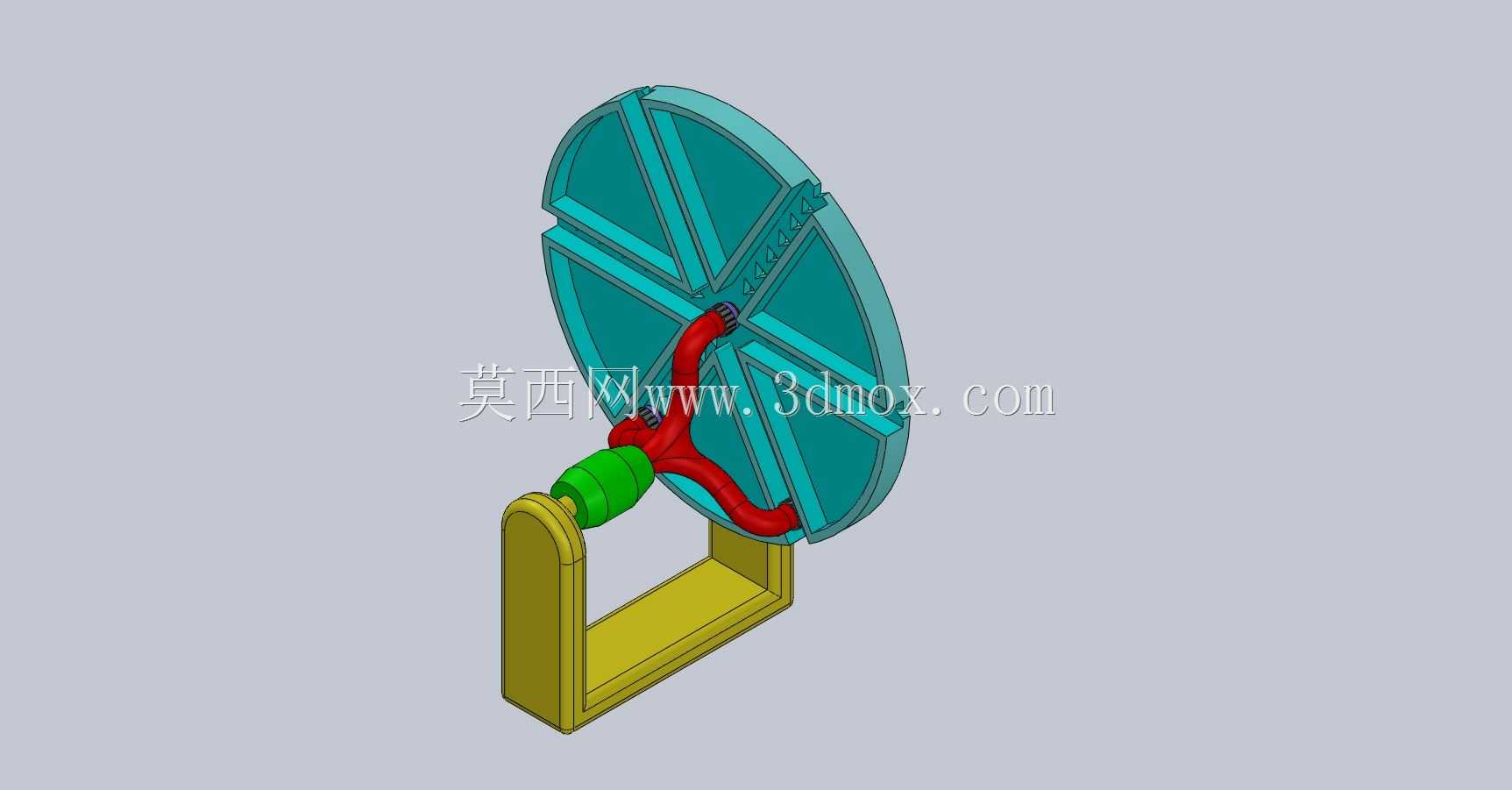

　　这套轮盘式运动演示组装结构，主要面向机械原理教学、三维动画制作练习场景使用，可直观展示空间连杆机构的运动传递过程，帮助初学者理解空间运动副的约束关系与运动轨迹生成逻辑。从实际功能来看，该结构通过固定支架支撑轮盘主体，搭配弯形传动杆件与端部连接组件，可实现轮盘定轴转动时，传动杆件沿预设空间轨迹做往复摆动，完整复现空间曲柄摇杆类机构的运动特性，既可以作为机械原理课程的具象演示教具，也能作为三维软件运动仿真模块的练习素材，帮助建模人员掌握运动副添加、驱动设置、轨迹追踪等仿真操作要点。设计过程中，首先明确了运动演示的核心需求，将轮盘作为原动件设置定轴转动约束，轮盘盘面设置多道径向加强筋，既提升轮盘自身结构刚度，

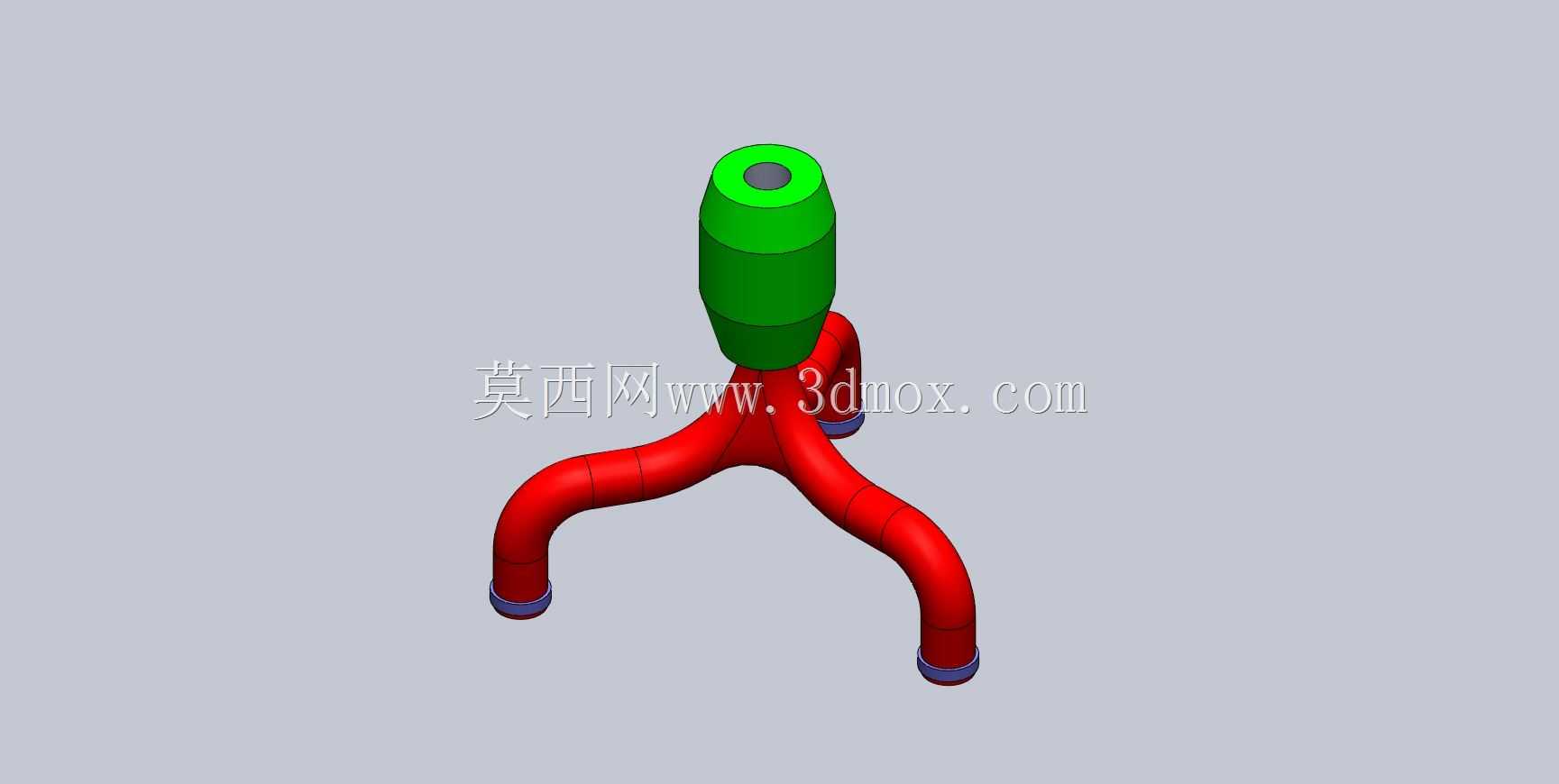

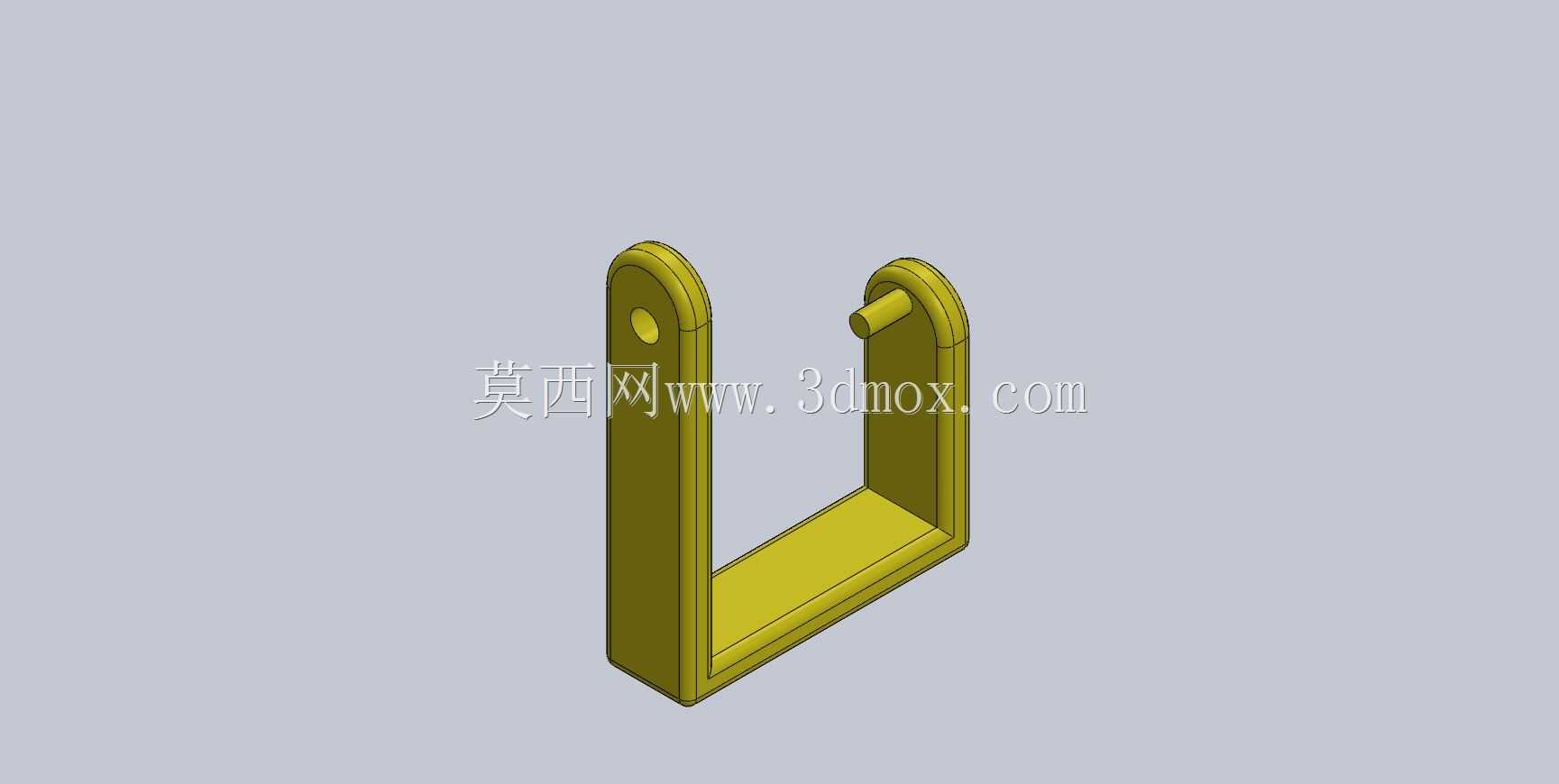

　　避免转动过程中出现形变影响运动精度，也为传动杆件的铰接点提供了充足的安装位置，可根据演示需求调整铰接点半径，获得不同行程的摆动输出。传动杆件采用弯形空间结构设计，区别于平面连杆机构，该杆件的弯曲角度经过反复校核，确保轮盘整周转动过程中，杆件与支架、轮盘之间无运动干涉，杆件两端分别采用铰接结构与轮盘、端部输出组件连接，铰接处预留合理配合间隙，既保证运动传递顺畅无卡滞，也避免间隙过大导致运动轨迹出现偏差。支撑支架采用L型弯折结构，底部为平面安装基面，可通过螺栓固定在工作台或演示台面上，支架上部设置半圆形铰接座，与端部输出组件的圆柱端配合，为输出组件提供稳定的摆动支撑，支架的竖直段高度经过匹配设计，

　　确保轮盘转动时最低点与安装基面预留足够安全距离，不会与安装面或周边固定结构发生剐蹭。从安装边界来看，整套结构的安装基面仅需预留与支架底部尺寸匹配的平面区域即可，安装孔位可根据支架底部的通孔位置进行配做，轮盘转动的最大外圆轮廓为整套结构的最大运动包络，安装时需在轮盘径向预留足够空间，避免周边结构阻碍轮盘转动；端部输出组件的摆动角度范围由轮盘上铰接点的偏心距决定，调整铰接点位置即可改变输出摆角，适配不同的演示需求。建模过程中，各零件的配合公差按照演示类设备的宽松配合选取，无需过高加工精度即可实现顺畅运动，零件壁厚均匀，适合采用3D打印或普通机加工方式制作，既降低了实物制作成本，也方便教学场景下的快速迭代与改装。

　　整套结构没有复杂的特殊零件，所有特征均为常规机械加工特征，建模时可通过拉伸、旋转、扫描等基础特征完成，非常适合初学者练习装配约束添加与运动仿真设置，通过对该结构的运动仿真练习，可快速掌握空间机构的运动分析方法，为后续复杂设备的运动仿真打下基础。在实际教学应用中，该结构可搭配运动轨迹追踪模块，实时显示传动杆件上任意点的运动轨迹，帮助学员直观理解空间曲线的生成原理，也可通过修改杆件弯曲角度、轮盘铰接点位置等参数，对比不同参数下的运动输出特性，加深对机构参数优化的理解。
