自行车旋转限位制动装置结构设计

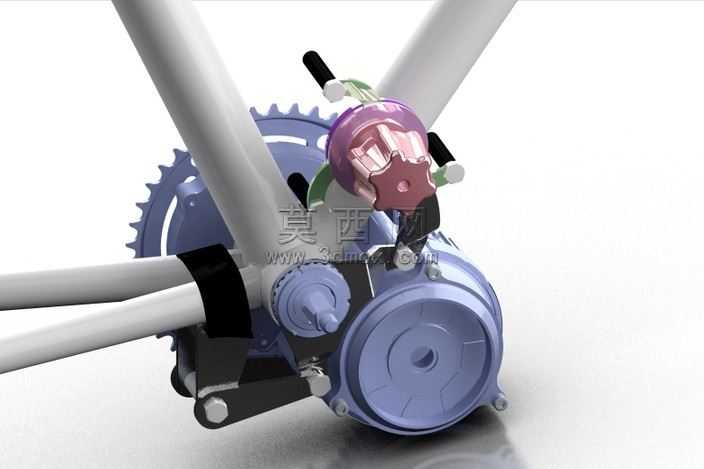

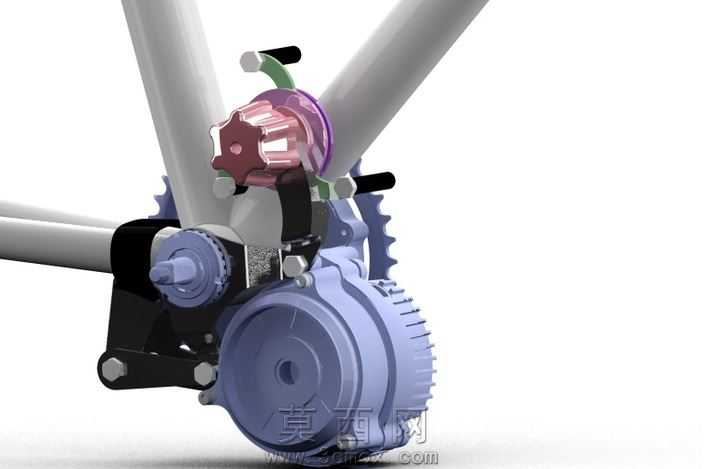

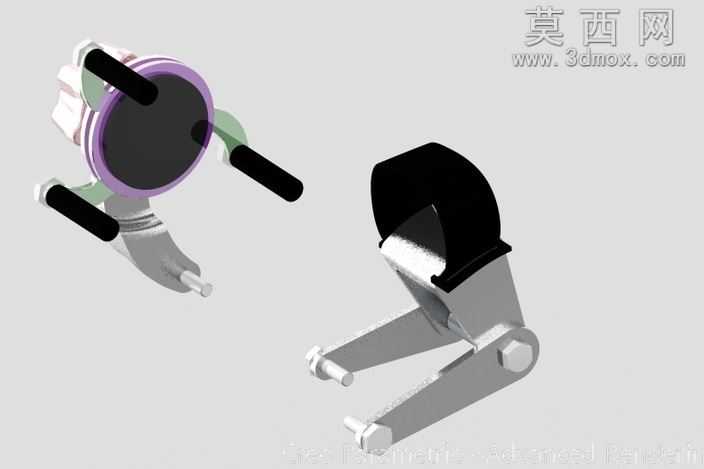

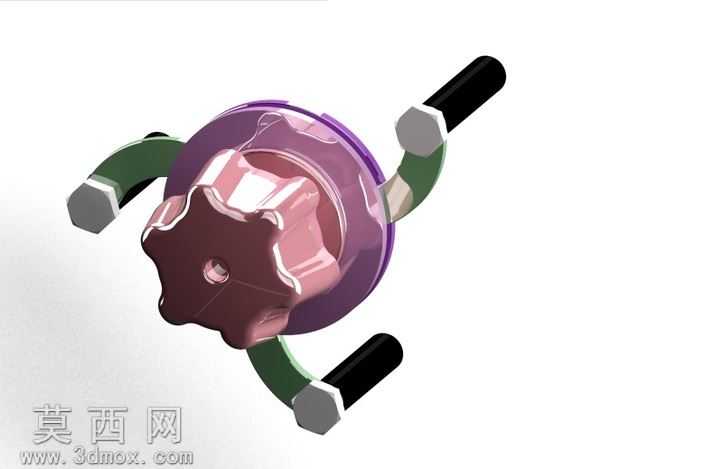

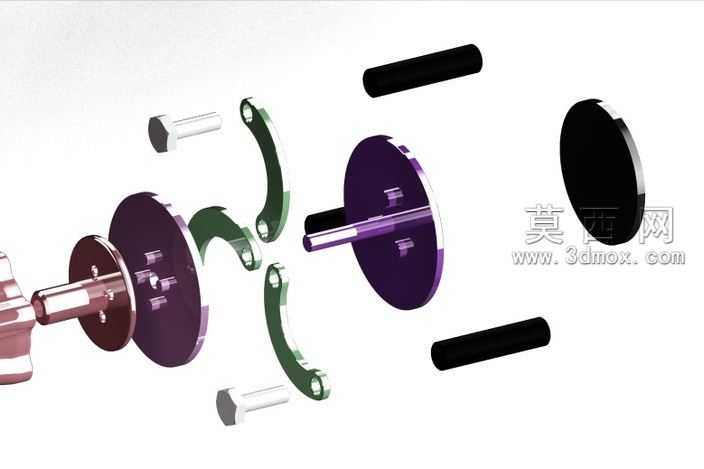

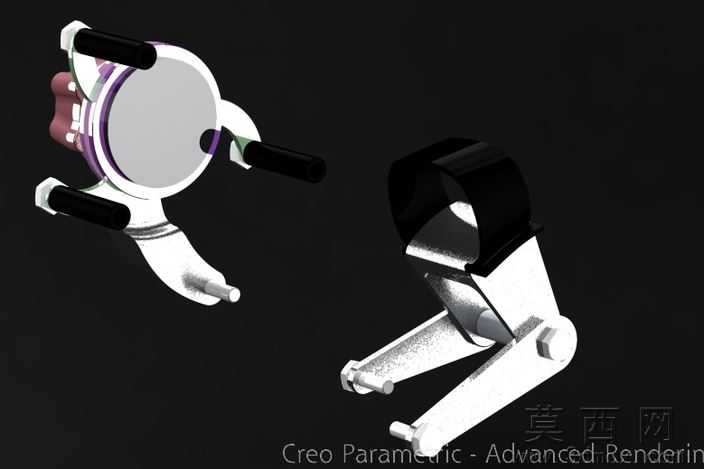

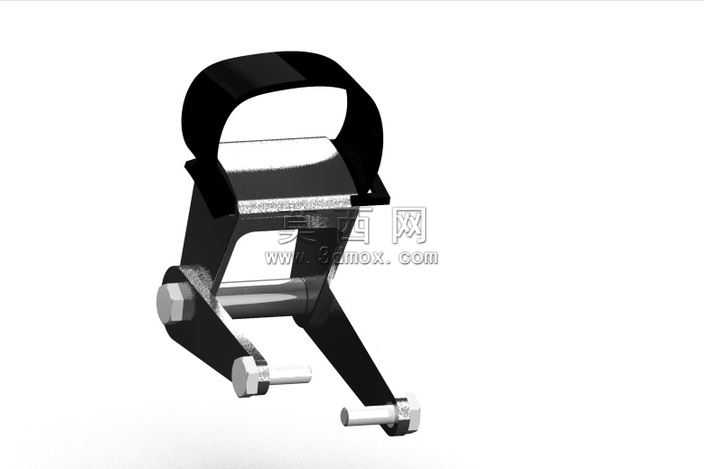

本作品为自行车配套的旋转限位制动结构三维建模设计，整体建模过程围绕自行车车架安装适配性展开，在三维软件环境中完成了全零部件的参数化建模与装配校验。建模阶段首先依据自行车五通区域的车架管型尺寸，确定了装置的安装基座轮廓，基座采用贴合车架圆管的弧面贴合结构，配套设计了绑带式固定件，无需对原有车架进行打孔改装即可完成装配，适配不同管径的自行车车架安装需求。核心制动限位模块采用多部件组合结构，包含旋转触发拨杆、阻尼限位块、传动齿轮组与锁止执行件，各零件间的配合公差经过反复校验，确保旋转触发过程中无卡滞、虚位问题。材质渲染阶段针对不同零部件做了区分设置：基座与传动结构件采用哑光工程塑料材质，还原尼龙加纤材质的磨砂颗粒质感与淡蓝色调；锁止端盖做了亮面金属烤漆处理，呈现紫红色的高光反射效果；固定绑带设置为黑色橡胶材质，还原橡胶的柔体质感与哑光漫反射特性；拨杆操作端做了防滑纹理建模，搭配绿色软胶材质渲染，提升操作辨识度的同时还原软胶触感。设计思路上重点优化了装置的适配通用性，操作拨杆支持2指或4指的操作习惯适配，可根据不同用户的操作习惯调整拨杆的伸出角度与触发行程，同时装置整体结构紧凑，安装后不会与自行车牙盘、链条等传动部件产生运动干涉，既可以解决自行车停放时的车轮旋转限位问题，也可作为临时制动装置在坡道停车时使用，整体结构经过运动仿真验证，触发锁止与解锁过程动作流畅，各受力部件的结构强度满足日常骑行场景的使用需求，安装结构的可调设计也让该装置能够适配多数常规城市自行车、山地车的车架结构，无需针对单一车型做专属定制改型。
