卫生级三夹式异径转接管道接头

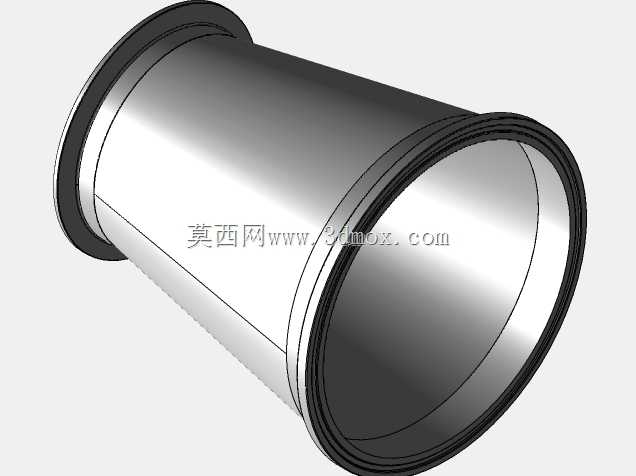

　　在食品饮料、生物制药、精细化工等对管路洁净度有严苛要求的流体输送场景中，不同口径的卫生级管路衔接一直是管路布局里的常见需求，这类三夹式异径管正是为解决该类场景下的快装变径需求设计的。不同于普通焊接异径接头，该类接头采用三夹卡箍式连接结构，无需焊接作业，安装时仅需匹配对应规格的卡箍与密封垫圈，即可完成不同口径管路的快速对接，大幅降低现场安装的作业难度，也便于后期管路拆解清洗、消杀维护，完全符合卫生级管路定期拆检、CIP清洗的作业要求。从结构设计来看，该异径管整体采用同心变径的筒体结构，两端均为标准三夹接头的快装卡盘结构，大端适配6英寸规格的三夹管路接口，小端适配4英寸规格的三夹管路接口，

　　卡盘端面的密封槽尺寸严格匹配卫生级快装接头的通用标准，安装后密封面贴合均匀，不会出现流体滞留的死角，避免物料残留引发的菌群滋生问题。筒体部分的变径段采用平滑过渡的锥面设计，没有突兀的截面突变，流体经过变径位置时不会产生剧烈的紊流、压损突变，也不会出现物料堆积的死角，对于输送含细小颗粒的流体介质、高粘度流体时，能有效降低管路堵塞的风险。在实际选型应用中，需要重点关注两端卡盘的外径尺寸、密封面的配合公差，该异径管的卡盘尺寸完全符合行业通用的三夹快装接头标准，可直接与同规格的三夹弯头、三通、阀门、泵体端口对接，无需额外加工转接结构。安装时需注意卡箍的锁紧力矩均匀，避免单侧受力过大导致密封垫圈偏移引发泄漏，同时要保证两端管路的同轴度，

　　避免异径管承受额外的管路径向应力，长期运行下出现变形渗漏的问题。从建模逻辑来看，构建该三维模型时，首先以回转体特征为基础，绘制两端卡盘、筒体变径段的截面轮廓，通过回转命令生成主体结构，之后对卡盘端面的密封槽、卡盘外侧的定位倒角进行细节特征处理，所有过渡位置均采用圆弧过渡，避免应力集中，同时也符合卫生级管件的表面圆滑无锐角的设计要求。模型的尺寸边界严格按照实际产品的安装尺寸设定，大端卡盘外径、小端卡盘外径、筒体总长度、变径段锥角均与实际量产产品的参数一致，可直接用于管路装配的干涉检查、管路布局的空间校验，在做整线三维布局时，能准确模拟该异径管的安装空间，避免后期现场安装出现空间不足、与周边设备干涉的问题。这类异径管在实际生产场景中，

　　常被用于泵组进出口的变径衔接、不同管径工艺管线的转接、设备接口与主管路的口径匹配，比如在饮料灌装生产线中，配料罐出口的大口径管路需要对接输送泵的小口径入口时，就会用到该类异径接头，既保证管路连接的快装便利性，又能满足食品生产的卫生要求；在制药纯化水系统中，不同回路的管径切换位置，也会采用该类三夹异径管，方便定期拆检消杀，保证管路系统的洁净度。不同于螺纹连接、法兰连接的异径接头，三夹式结构的拆装效率更高，连接后的外观更整洁，没有突出的螺栓结构，不容易积灰积污，更适合洁净车间内的管路布局。设计该类管件时，还需要考虑壁厚的均匀性，变径段的壁厚不能出现过薄的位置，避免承受管路压力时出现鼓胀、开裂的问题，同时内表面的粗糙度要满足卫生级要求，打磨抛光后不能有凹凸不平的缺陷，防止物料粘附。在三维建模过程中，对壁厚的均匀性做了等距偏移处理，保证整个筒体包括变径段的壁厚完全一致，符合实际加工的工艺要求，卡盘位置的加强结构也做了合理的厚度设计，保证卡箍锁紧时卡盘不会出现变形，密封面能保持足够的平面度。
