多规格卫生级三夹端盖结构设计

　　在食品饮料、生物制药、精细化工等对管路洁净度有严苛要求的生产场景中，快装式管路连接系统的应用占比逐年提升，这类系统依靠标准化的卡箍配合密封圈实现快速拆装，能大幅降低管路清洗、改线、维护的时间成本，而三夹端盖作为快装管路系统中常用的封堵元件，主要作用是在管路末端、预留接口、临时停用的支路位置实现密封封堵，避免管路内部介质外泄，同时阻挡外部杂质进入管路系统，保障生产过程的介质洁净度与管路运行稳定性。

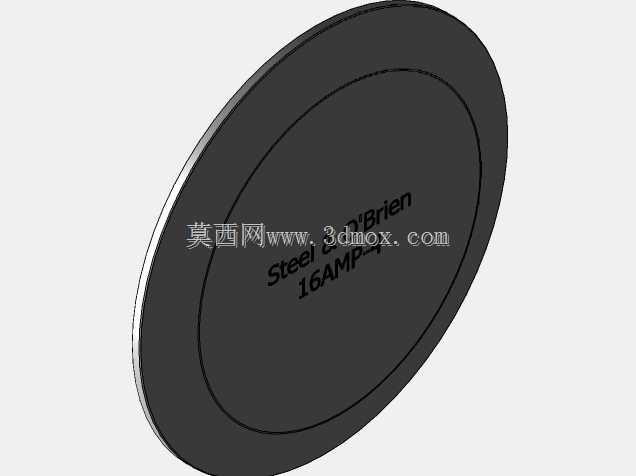

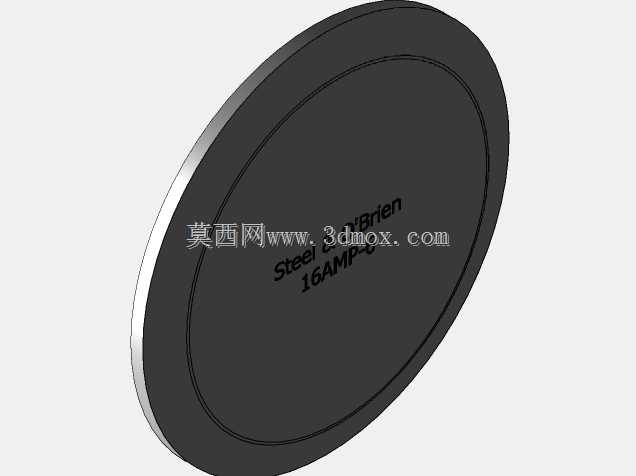

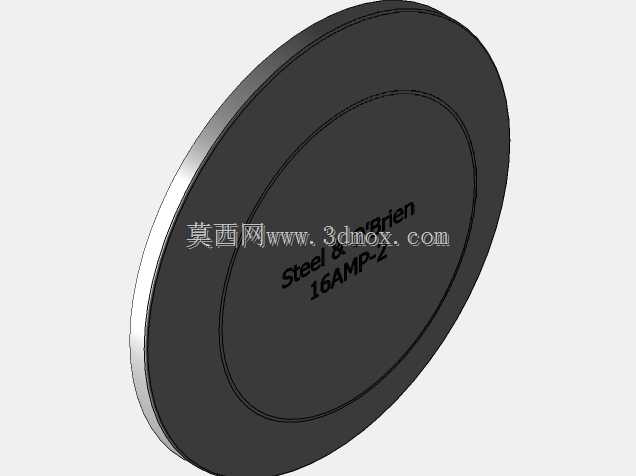

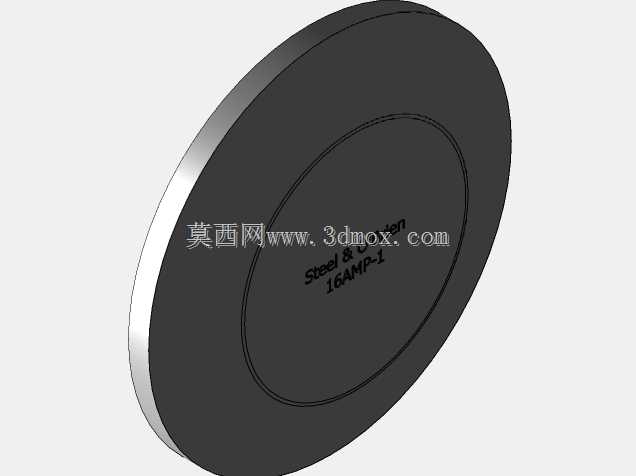

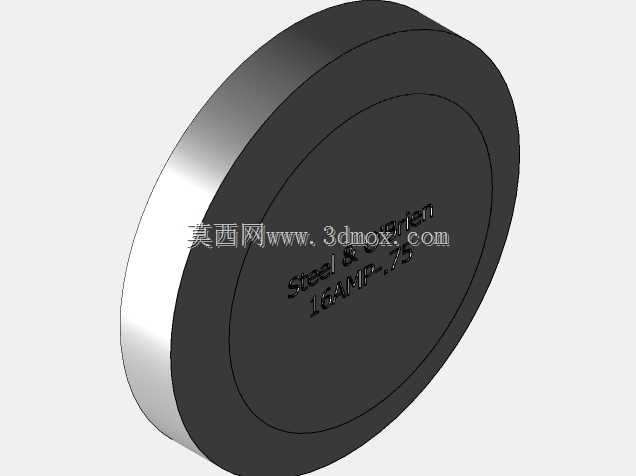

　　这套三夹端盖覆盖1/2英寸至6英寸的常用规格，完全匹配行业内通用的三夹式快装接头尺寸标准，设计过程中首先考虑的是不同规格端盖与对应卡箍、接头的配合公差，端盖的卡接凸缘厚度、外径尺寸、密封面的平面度都经过反复校核，确保安装后密封圈能均匀受压，不会出现偏压导致的泄漏问题。不同于普通螺纹封堵件，三夹端盖没有外露的螺纹结构，不存在螺纹缝隙残留介质的卫生死角，表面经过圆弧过渡处理，所有棱角位置都做了圆角打磨，完全符合卫生级管路的设计要求，能适配CIP原位清洗、SIP灭菌的工况需求，不会在清洗灭菌过程中残留积液或污垢。

　　从结构设计逻辑来看，端盖主体采用圆盘式结构，密封侧设计有与标准快装接头匹配的定位台阶，安装时能快速嵌入接头端口，避免端盖在卡箍锁紧过程中出现偏移，即使是现场操作人员不借助专用工装，也能快速完成对位安装。端盖外侧的平整平面可根据实际使用需求激光刻印规格、材质、压力等级等标识，方便现场运维人员快速识别配件参数，避免错装。针对不同压力等级的使用场景，不同规格的端盖厚度做了差异化设计，小规格端盖因为管路通径小，相同压力下承受的总载荷更低，厚度相对较薄，大规格端盖则根据公称压力的要求适当增加主体厚度，避免在承压工况下出现端盖变形导致的密封失效问题。

　　在安装边界方面，这套端盖完全遵循行业通用的三夹连接尺寸规范，1/2英寸规格对应适配的卡箍为1英寸卡箍，密封面外径与同规格快装接头完全一致，安装时不需要额外加工适配配件，直接搭配标准硅胶、氟橡胶或EPDM密封圈即可使用；6英寸大规格端盖的卡接凸缘位置做了加厚处理，能承受大口径管路的水锤冲击，不会因为管路内部的压力波动出现松脱。端盖的整体外形为薄圆盘结构，安装后突出管路接头的长度仅为端盖自身厚度，不会占用过多的管路安装空间，在布局紧凑的设备内部管路、罐体周边接口位置也能顺利安装，不会和周边的管路、支架、设备壳体产生干涉。

　　实际选型使用过程中，设计人员只需要确认对应管路的快装接头规格，就能直接匹配对应尺寸的端盖，不需要额外测绘接头尺寸，大幅降低了选型出错的概率。不同于焊接式盲板，三夹端盖可以反复拆装使用，在需要临时打开管路接口进行排气、取样、排残液操作时，只需要松开卡箍就能取下端盖，操作完成后重新锁紧卡箍即可恢复密封，不需要进行切割、焊接等动火作业，尤其适合在防爆车间、洁净车间这类不允许动火作业的生产场景中使用。在建模过程中，每个规格的端盖都做了参数化关联，修改公称通径参数就能自动生成对应规格的模型，所有配合面的尺寸都和现有标准件库内的快装接头、卡箍、密封圈模型做了配合约束，装配时能直接实现自动适配，不会出现配合尺寸不匹配的问题，方便设计人员在做管路系统三维布局时直接调用，不需要重复绘制端盖模型，能有效缩短管路系统的设计周期。

　　从长期使用的可靠性角度出发，端盖的密封面设计为平面结构，没有复杂的密封沟槽，密封圈直接放置在端盖与接头之间的密封面上，更换密封圈时只需要将旧密封圈取下，放置新的密封圈即可，不需要清理沟槽内的残留污垢，维护难度极低。同时平面密封的结构对密封圈的尺寸公差要求更低，即使是密封圈存在轻微的尺寸偏差，在卡箍的锁紧压力下也能实现有效密封，降低了配件采购的精度要求，能帮助生产企业降低运维配件的采购成本。针对户外使用的管路场景，端盖的外侧平面可以预留铭牌安装位置或者传感器安装孔位，不需要额外对端盖进行二次加工，就能扩展端盖的使用功能，比如在封堵位置安装压力传感器、温度传感器来监测管路内部的介质参数，或者安装小型排气阀来排出管路内部的积气，提升管路系统的运行稳定性。
