4英寸转2英寸三夹钳异径转接结构

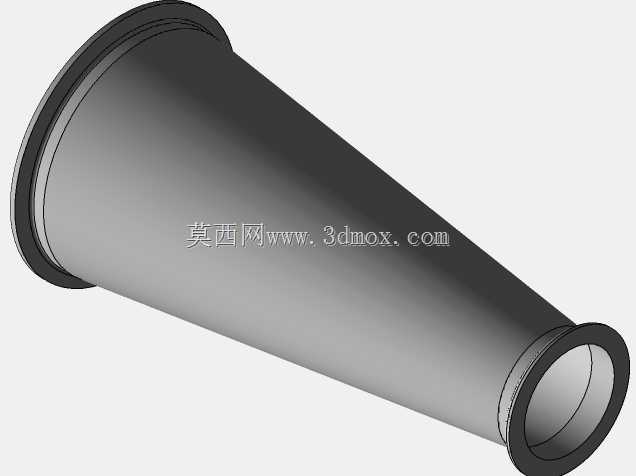

　　在食品饮料、生物制药、精细化工等对管路洁净度有严苛要求的流体输送场景中，不同管径的卫生级管路衔接一直是管路布局里的常见需求，这类异径转接件既要保证流道过渡顺畅无积液死角，又要匹配标准三夹钳的快装接口尺寸，避免在管路变径位置出现物料残留、密封失效的问题。这款4英寸转2英寸的三夹钳变径结构，整体采用锥度过渡的薄壁筒身设计，两端均为标准三夹钳快装接口，大端适配4英寸规格的卫生级管路快装卡盘，小端匹配2英寸规格的同标准卡盘，安装时仅需配套对应规格的卫生级卡箍与密封垫片，即可完成不同管径管路的快速对接，无需焊接作业，大幅降低洁净管路现场安装的施工难度，也方便后期管路拆解清洗、灭菌作业。从结构设计逻辑来看，

　　锥段的锥度选取充分考虑了流体流动的阻力特性，既没有采用过大锥角导致流道突变产生局部涡流、压损增大的问题，也没有选用过小锥角造成整体结构长度过长、占用管路安装空间过多的缺陷，锥面与两端卡盘的衔接位置采用圆弧过渡处理，完全消除了直角接缝带来的清洁死角，符合卫生级设备的设计规范，能够满足CIP原位清洗、SIP原位灭菌的作业要求，不会在变径位置积存物料残渣，避免流体输送过程中出现物料变质、交叉污染的风险。两端的卡盘端面精度、卡盘外径与密封槽的尺寸公差，均严格匹配三夹钳快装接头的行业通用标准，能够和同规格的标准快装弯头、三通、阀门、泵体出口等部件直接适配，不需要额外加工转接结构，在实际管路布局中，这类变径件常被用在泵出口的管径缩径段、

　　设备进出口与主管路的衔接位置、不同管径输送段的过渡位置，比如在制药纯化水输送管路中，循环主管路多采用大管径设计来保证循环流速，而到各用水点的支管则需要通过这类变径件缩小管径，匹配用水点的接口尺寸；在饮料灌装生产线的物料输送管路里，配料罐出口的大管径管路通过这类变径件转接至灌装机的小口径进料管，既保证大流量输送阶段的管路通径足够，又能适配灌装机进料端的接口要求。筒身的壁厚设计兼顾了结构强度与轻量化需求，在满足常规卫生级管路工作压力要求的前提下，尽可能控制壁厚尺寸，减少材料耗用，同时薄壁结构也能在灭菌作业时更快达到温度均衡，减少灭菌过程中的冷凝水积存。在安装边界上，这款变径件的整体长度由锥段长度加两端卡盘的伸出长度构成，

　　在管路排布时需要预留对应的轴向安装空间，由于两端均为快装卡接结构，安装时不需要转动管件本身，仅需将两端卡盘与对接部件的卡盘对齐，放入密封垫后卡紧卡箍即可完成固定，对安装空间的径向要求较低，适合在管路排布紧凑的设备内部、管廊夹层等空间受限的场景使用。从建模逻辑来看，整个结构以回转体特征为基础，先绘制两端卡盘的截面轮廓与锥段的母线轮廓，通过回转特征生成主体结构，再对卡盘的密封卡位、端面倒角等细节特征进行细化，所有过渡位置的圆角参数均按照卫生级设计要求设置，避免出现应力集中的同时保证清洁无死角，模型的尺寸参数完全对标行业通用的三夹钳接头标准，能够直接用于管路装配仿真、干涉检查，也可以作为基础件导入到整体生产线的三维布局中，辅助完成管路走向的排布设计、安装物料的统计核算。在实际选型使用中，需要注意两端接口的卡盘标准与对接部件保持一致，同时根据输送流体的特性、工作压力与温度参数匹配对应的密封垫片材质，比如高温灭菌工况选用聚四氟乙烯垫片，常规常温流体输送选用硅胶垫片，保证密封可靠性的同时满足卫生要求。这类变径转接结构虽然是管路系统中的小型零部件，但直接影响整个管路系统的流道顺畅性、清洁可靠性与安装便捷性，合理的锥度设计与精准的接口尺寸，能够有效降低管路系统的局部压损，减少后期维护清洁的工作量，是卫生级流体输送管路中不可或缺的基础配件。
