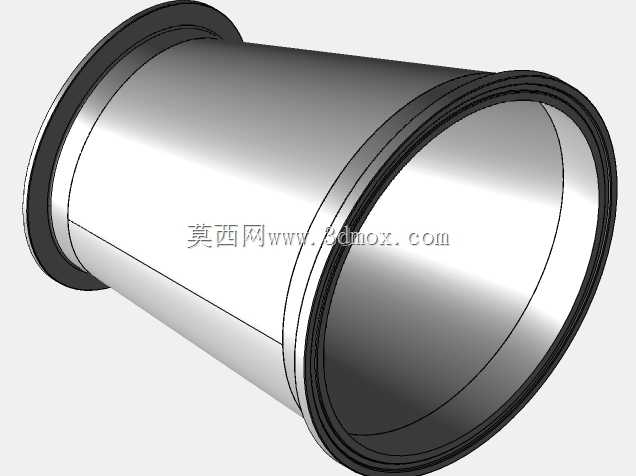

6英寸转4英寸偏心三夹变径连接构件

　　在食品饮料、生物医药、精细化工等行业的洁净流体输送管路系统中，不同口径管路的偏心转接需求十分常见，这类偏心三夹变径构件正是为解决此类场景下的管路对接问题设计的。不同于同心变径接头会在管路变径处形成低位积液区，偏心结构的设计可以让管路在水平布设时保持内壁底部齐平，避免输送介质残留、积料，尤其适合需要定期CIP清洗的卫生级管路，能有效减少清洗死角，降低介质变质、交叉污染的风险，在乳品输送、制药配液、日化原料输送等对管路洁净度要求较高的工况中应用广泛。

　　从实际功能来看，该构件两端采用标准三夹快装接口形式，无需焊接即可完成与同规格三夹卡盘、管路端头的快速对接，安装拆卸效率远高于焊接式接头，日常维护、管路改造成本更低。两端的卡盘边缘做了标准的圆弧过渡处理，配合卫生级密封圈安装后，连接位置无外露螺纹、无凹陷缝隙，能满足卫生级管路的表面光洁度要求，避免物料在连接位置积存。整体采用薄壁筒体结构，在保证接口连接强度的前提下尽可能降低构件自重，减少管路支撑点的承重负载，同时内壁做了平滑过渡处理，变径位置无突兀台阶，介质流经时的流阻更小，不会产生明显的紊流、压降问题，适合输送粘度偏高的流体介质，也能减少含细小颗粒物料输送时的堵料风险。

　　设计过程中首先要确定两端的接口尺寸边界，6英寸端适配公称直径152.4mm的三夹卡盘，4英寸端适配公称直径101.6mm的三夹卡盘，两端卡盘的外径、密封槽位置、卡箍配合间隙都严格遵循卫生级快装接头的通用尺寸规范，保证和市面上标准三夹卡箍、密封圈的互换性，不需要额外定制配套连接件。偏心距的设定是核心设计点，需要保证两端接口的内壁母线在指定方向齐平，同时控制变径段的锥度在合理范围，避免锥度过大导致流阻骤升，也避免锥度过小造成构件整体长度过长，占用过多管路安装空间。筒体壁厚根据常规卫生级管路的承压标准选取，兼顾承压能力和材料成本，筒体两端和卡盘的连接位置做了圆弧过渡补强，避免卡箍拧紧时应力集中导致接口变形，影响密封效果。

　　从安装适配性来看，该构件的整体长度控制在常规快装变径接头的标准范围内，安装时不需要额外调整相邻管路的支撑位置，两端卡盘的端面平面度有严格公差要求，安装后密封圈受压均匀，不会出现偏压泄漏的问题。由于是偏心结构，安装时需要对齐偏心方向，保证齐平的内壁母线处于管路底部位置，才能发挥其无积液的设计优势，这也是现场安装时需要重点注意的工艺要点。构件的外表面做了光滑处理，无尖锐棱角、无焊接凸起，日常清洁时可以直接擦拭外表面，不会积存灰尘、污渍，符合洁净生产车间的设备外观要求。

　　在三维建模过程中，需要重点保证两端卡盘的配合尺寸精度，尤其是卡盘密封面的平面度、卡箍配合槽的直径公差，避免实际加工后出现和标准卡箍不匹配的问题。变径段的曲面过渡要保证平滑连续，建模时需要检查曲面的曲率连续性，避免出现局部凹陷、凸起，导致实际加工后内壁流道不顺畅。同时要预留出密封圈的安装压缩量，保证装配后密封面的压缩比在合理范围，既不会因为压缩量过大导致密封圈过早老化失效，也不会因为压缩量不足导致管路承压时出现泄漏。对于需要做有限元分析的场景，可以重点校核卡盘和筒体连接位置的应力分布，在1.0MPa的常规工作压力下，该位置的最大应力应低于材料的许用应力，保证长期使用的结构可靠性。
