一体铰链式便携收纳打印盒结构设计

　　日常现场调试、户外作业场景里，随身零散小物件的收纳一直是容易被忽略的痛点——比如收音模块、配套天线、小型调试工具这类尺寸不大但怕磕碰、容易遗失的零件，用普通分体盒收纳经常出现盒盖脱落、零件散落的情况，尤其是需要频繁开合拿取物件的场景，分体盒的连接结构很容易因为反复受力出现断裂、松脱。这款一体成型的带铰链收纳盒，就是针对这类零散小物件的便携收纳需求设计的，整体采用单部件打印成型的思路，不需要额外装配合页、卡扣等金属或塑料连接件，打印完成后直接通过一体成型的铰接结构实现盒体与盒盖的翻转开合，省去了后续装配的工序，也避免了额外连接件松动脱落带来的使用故障。

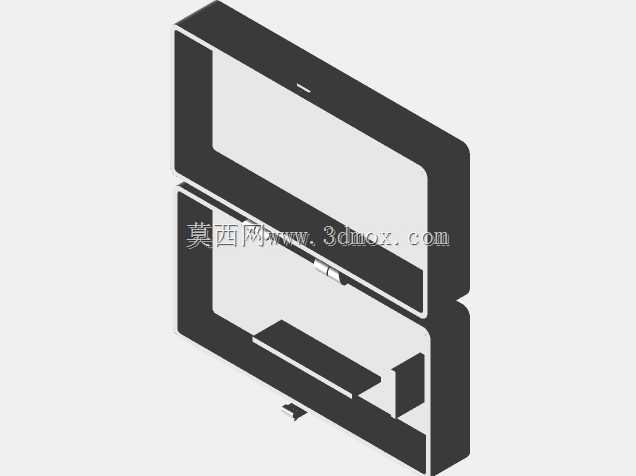

　　从结构设计的细节来看，盒体的整体外形尺寸控制在170×80×50mm的边界内，这个尺寸是经过实际场景适配的：既可以轻松放入常规工装背包的侧袋、工具包的隔层，也不会因为尺寸过大占用过多的收纳空间，同时内部预留的空腔足够容纳常规尺寸的便携收音模块、棒状天线以及配套的小型调试接头，不会出现空间浪费或者物件放不进去的情况。盒体内部的隔墙结构是可调整的设计，初始设计的隔墙位置是按照常见便携收音设备的外形尺寸做的分区，用来固定设备主体和天线，避免在携带过程中物件在盒内晃动碰撞，如果需要收纳其他尺寸的零件，建模阶段可以直接删除或者调整隔墙的位置、形状，适配不同尺寸的物件收纳需求，不需要重新设计整体的盒体和铰链结构，大幅降低了改型的建模工作量。

　　作为一体打印的铰接结构，设计时特意做了受力薄弱点的强化处理：铰链的外侧连接部位因为是反复弯折受力的集中区域，打印时这个位置的壁厚做了渐变加厚处理，避免第一次弯折活动铰链的时候因为应力集中出现层间断裂，同时铰链的转动间隙预留了0.2mm的打印容错量，适配常规FDM打印机的打印精度，不需要额外打磨就能实现顺畅的翻转开合，不会出现卡滞或者间隙过大松旷的问题。盒盖和盒体的闭合位置设计了小型的定位卡扣，打印完成后卡扣和盒体是一体的，闭合时可以通过轻微的形变卡入盒体对应的卡槽，不需要额外加装锁扣就能实现盒体的闭合，携带过程中不会因为晃动自行打开，拿取物件时只需要稍微用力就能掀开盒盖，操作逻辑简单，单手就能完成开合动作。

　　从实际使用的场景适配来看，这款收纳盒除了可以收纳收音设备和天线，也可以用来收纳小型电子元件、3D打印机的喷嘴配件、小型螺丝螺母等零散五金件，内部隔墙的可调整设计让它的适配范围很广，不需要针对不同的收纳物件重新开模或者重新设计整体结构，只需要调整内部隔墙的布局就能满足不同的收纳需求。一体打印的设计也让它的生产效率很高，不需要装配工序，打印完成后去除支撑就可以直接使用，对于小批量定制收纳需求的场景来说，不需要额外准备连接件，也不需要考虑不同部件的装配公差，大幅降低了小批量制作的成本和周期。

　　设计过程中也充分考虑了打印的工艺性：整个模型没有大角度的悬空结构，除了铰链位置的少量支撑，其余部位都可以实现无支撑打印，减少了支撑材料的浪费，也降低了后期去除支撑的工作量，打印完成后的表面质量更好。盒体的外壁采用等壁厚设计，壁厚均匀性控制在±0.1mm的范围内，打印过程中不会因为壁厚不均出现翘曲、变形的问题，不同层之间的粘结强度更均匀，整体结构的抗冲击性能更好，即使从桌面高度意外掉落，也不会出现盒体碎裂或者铰链断裂的情况。盒体的边角位置都做了R2的圆角过渡，既避免了打印过程中尖角位置的应力集中，也避免了使用过程中尖锐边角划伤手或者刮坏背包的布料，细节处理更符合日常便携使用的需求。
