NAAMS标准加强型直角安装角立座

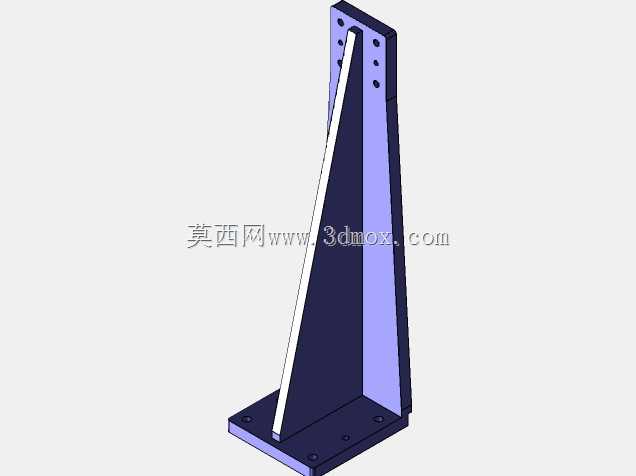

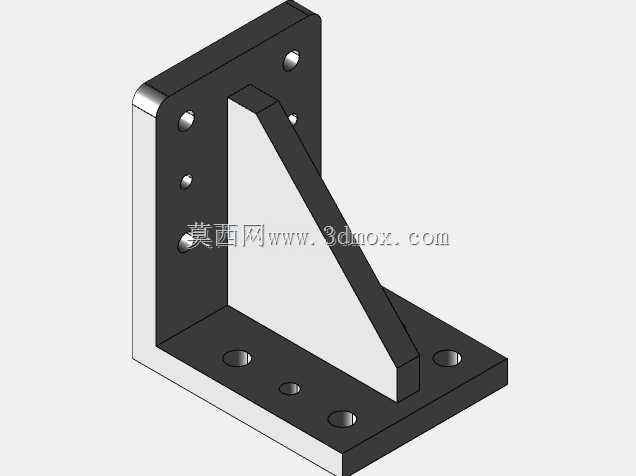

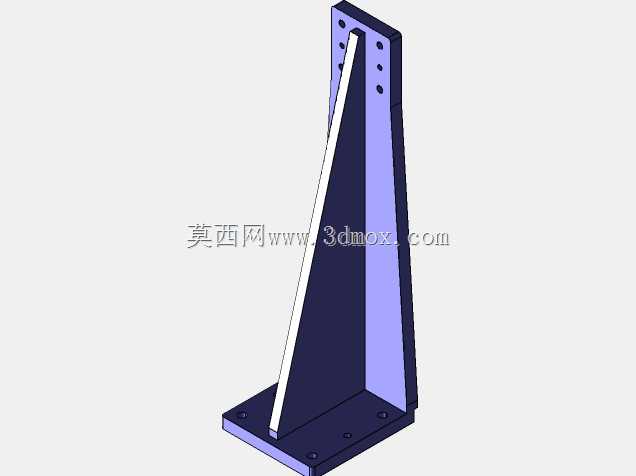

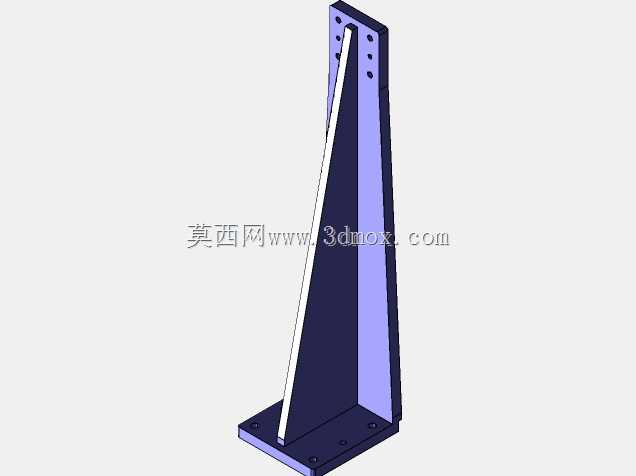

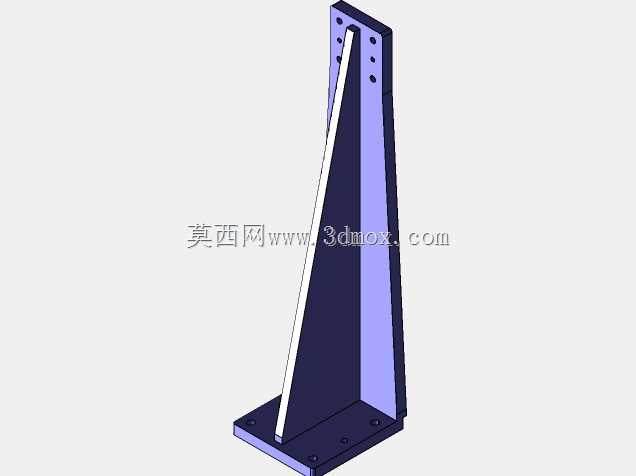

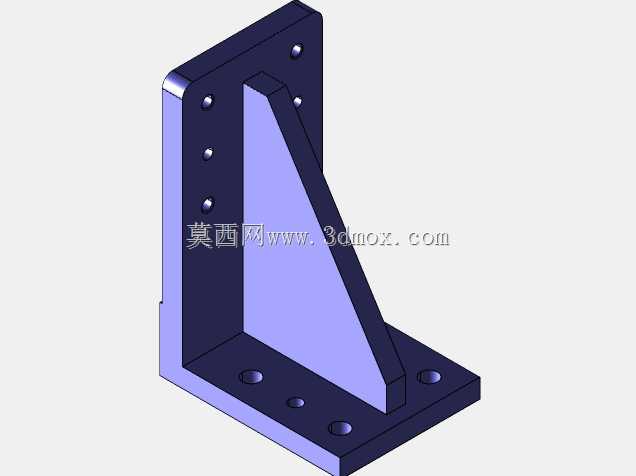

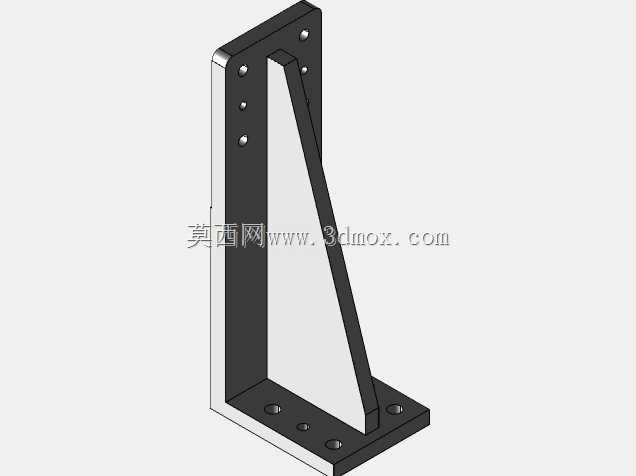

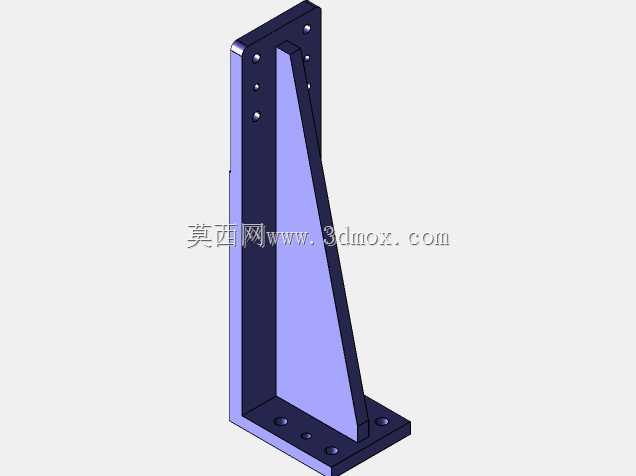

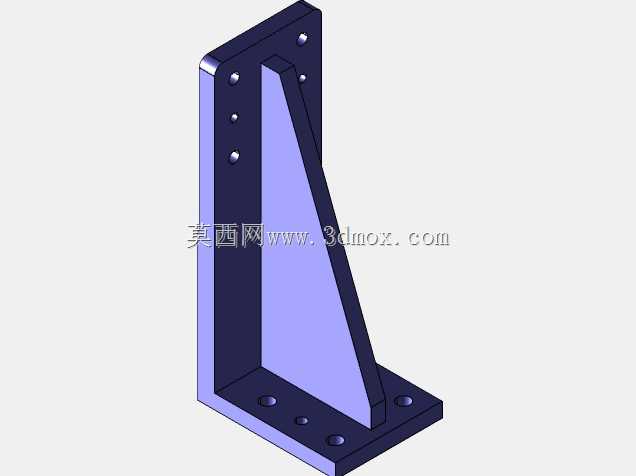

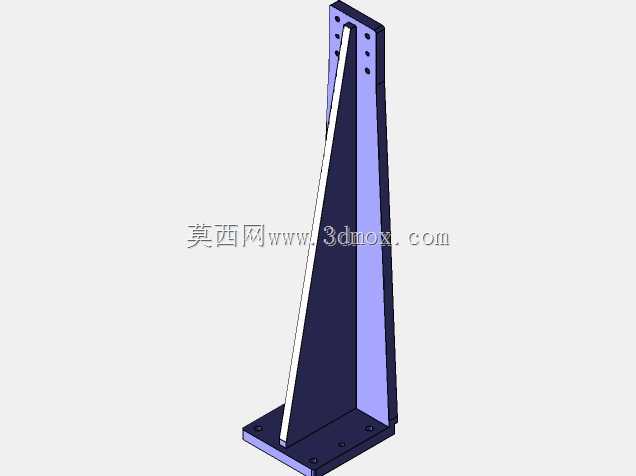

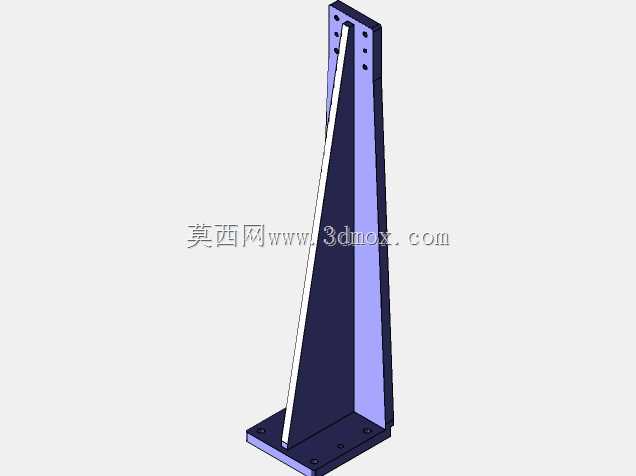

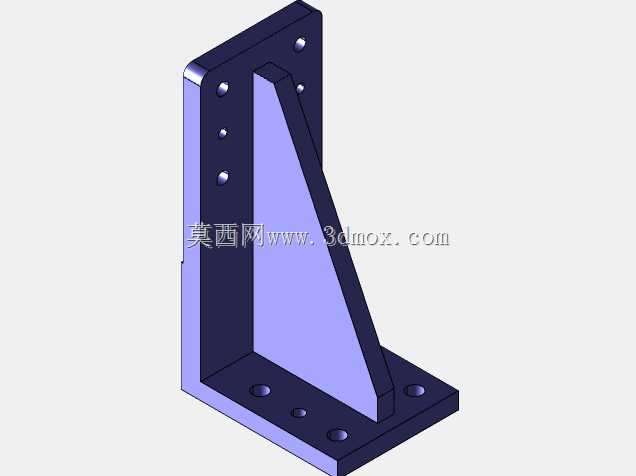

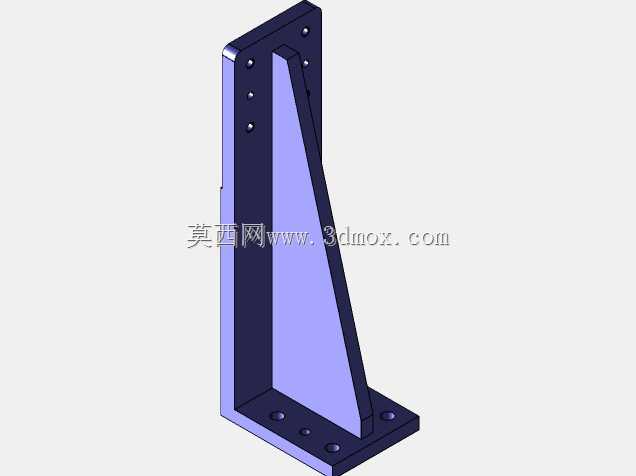

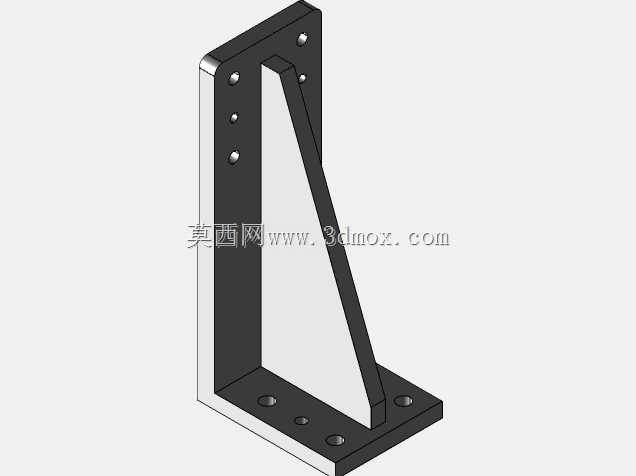

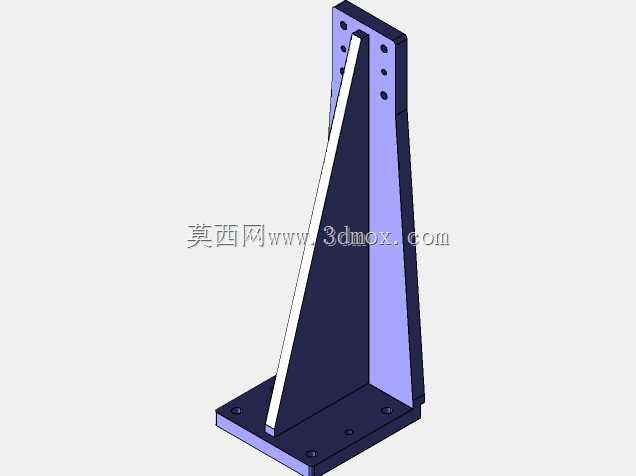

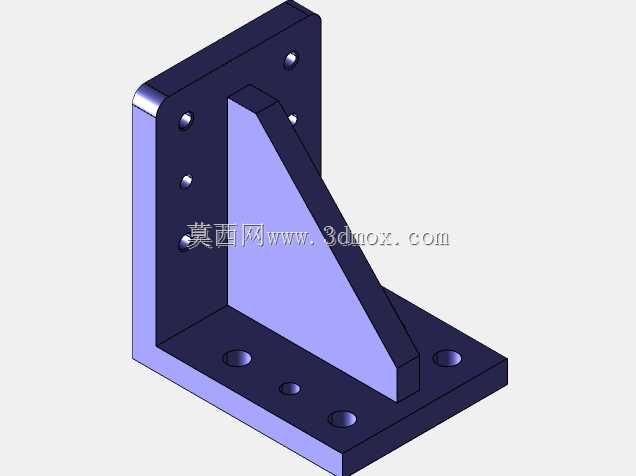

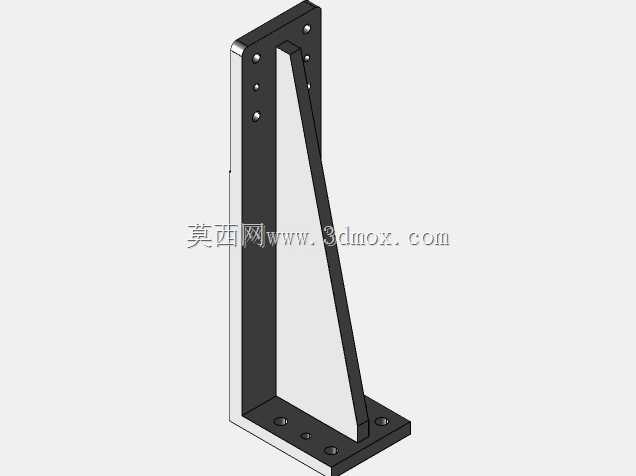

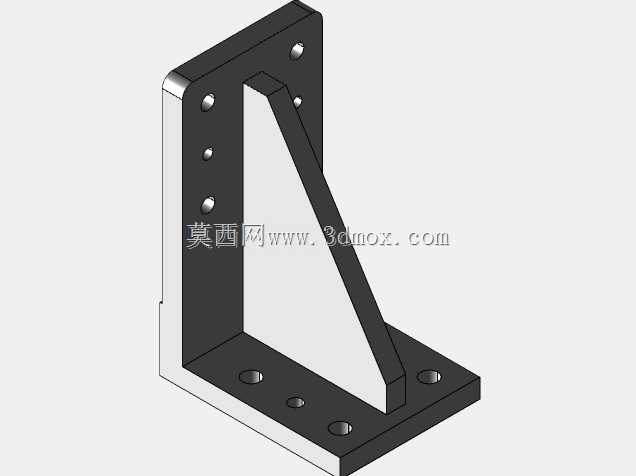

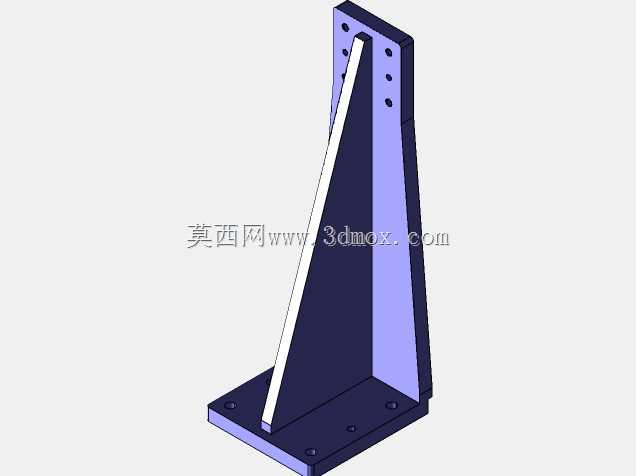

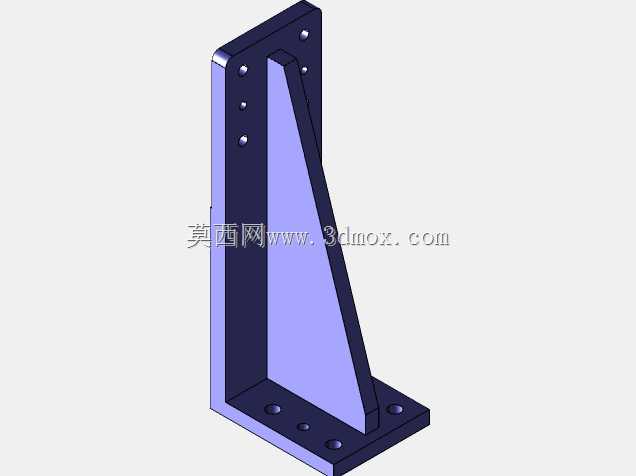

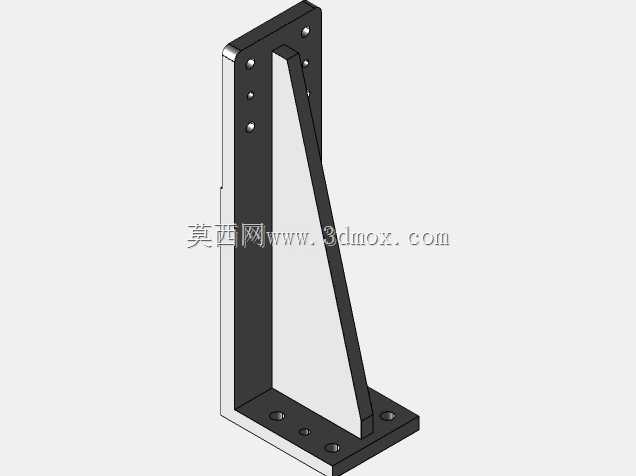

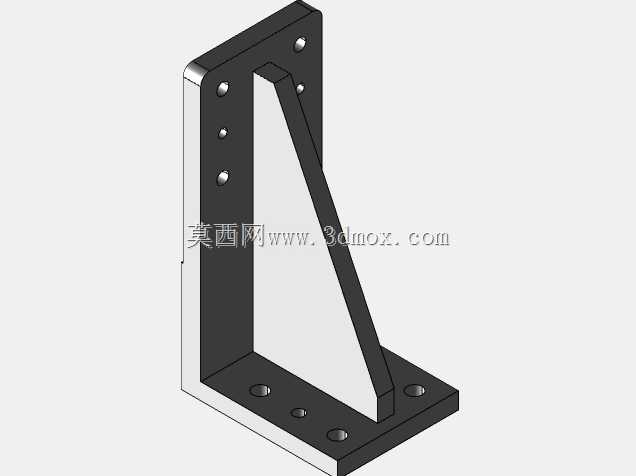

　　在汽车焊装线、自动化装配工位的传感器与工装辅件安装场景中，这类直角立座是应用频次极高的支撑构件，主要承担垂直方向安装面的载荷传递与定位基准作用，区别于普通薄型角码，带三角加强筋的结构设计能有效抵消单侧挂载带来的倾覆力矩，避免长期受载后安装面出现形变偏移。从结构设计逻辑来看，两个互相垂直的安装基板分别承担水平基面固定与垂直面载件安装的功能，垂直基板上沿竖直方向排布的安装孔，适配不同高度的传感器、检测开关或小型气动元件的安装位调整需求，水平基板上的沉头孔则用于将整个支座固定在铝型材框架、钢制工装台的基准面上，沉头结构能保证螺栓安装后端面与基板表面齐平，不会突出干涉后续载件的安装贴合。三角加强筋连接两个垂直基板的内侧，

　　筋板的厚度与基板厚度保持匹配，既不会因为筋板过薄导致加强效果不足，也不会因为结构冗余增加不必要的重量与材料占用，筋板与基板的连接处做了圆弧过渡处理，能有效降低应力集中系数，在承受交变载荷或者冲击载荷时，避免连接处出现应力开裂的问题。实际选型应用时，需要先确认安装边界：水平基板的安装孔位间距要匹配现场安装基面的T型槽间距或者预留螺纹孔位置，垂直基板的安装孔中心到基面的高度，要满足被安装元件的检测距离要求，避免安装后元件检测面与被测工件的距离超出有效量程。这类支座同时适配铝和钢两种材质的应用场景，铝质版本多用于轻量化的铝型材框架工位，自重小安装便捷，钢质版本则用于重载、有冲击载荷的焊装工位，结构强度更高抗形变能力更强。在三维建模过程中，

　　这类标准件的建模需要严格遵循NAAMS标准的尺寸公差要求，安装孔的位置度公差要控制在±0.1mm以内，保证不同供应商生产的同型号支座可以直接互换，不需要现场二次修配；两个安装面的平面度公差要控制在0.05mm以内，保证安装后载件的基准面与支座基面完全贴合，不会出现倾斜导致的检测偏差或者安装应力。现场安装时，水平基面需要先清理焊渣、油污等杂质，保证基面平整无凸起，再通过内六角螺栓将水平基板锁紧，锁紧时要按照对角线顺序分次拧紧，避免基板因为单侧受力出现翘曲；垂直面安装载件时，要根据载件的重量选择合适长度的螺栓，螺栓拧入螺纹孔的深度要保证达到螺栓直径的1.5倍以上，保证连接强度足够，不会因为设备运行振动出现螺栓松动脱落的问题。

　　在多工位共线的自动化产线中，这类角立座还可以配合不同厚度的调整垫片使用，微调垂直安装面的前后位置，补偿型材框架安装时的累积误差，让整条产线上的同类型传感器检测位置保持一致，减少工位调试的工作量。不同于定制焊接的角架，这种标准化的角立座不需要现场焊接打磨，安装后不会出现焊接变形，表面做了氧化或者发黑处理，具备基础的防锈能力，在车间常规的温湿度环境下可以长期使用，不需要频繁做防腐维护。对于结构设计人员来说，在做工装方案设计时，可以直接调用这类标准件模型，不需要重新绘制结构，只需要确认安装孔位与承载能力匹配设计需求即可，能大幅缩短工装设计的周期，同时因为是标准件，采购周期短成本更低，后期维护更换也更便捷，不需要单独测绘定制加工。
