NAAMS标准外六角调平螺钉结构设计

　　在汽车焊装线、自动化装配工装的搭建过程中，工位基准的水平度直接决定了工件定位精度，尤其是多工位转序的自动化产线，单个工位的高度偏差会累积成整线的定位误差，最终导致工件装夹错位、焊接虚焊、装配间隙超差等一系列问题，NAAMS标准调平螺钉就是为解决这类工装基准调平需求设计的专用紧固件。不同于普通的连接螺钉，这类调平螺钉的核心作用不是提供轴向锁紧力，而是通过螺纹旋合的进给量，精准调整工装支撑板、定位块、夹具基座的安装高度，抵消安装面的平面度误差、地基沉降带来的高度差，让整套工装的作业基准保持在统一的水平面上。

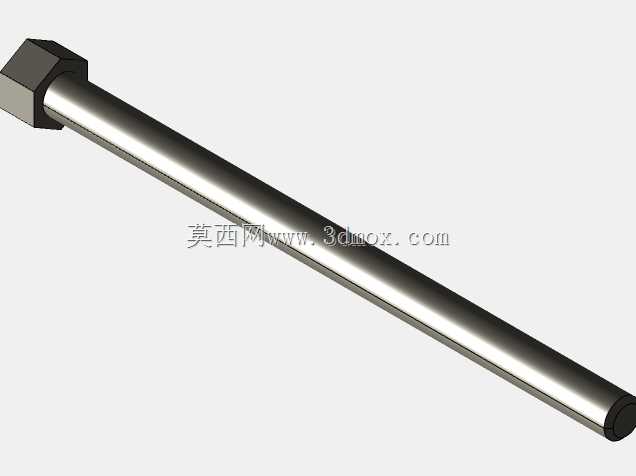

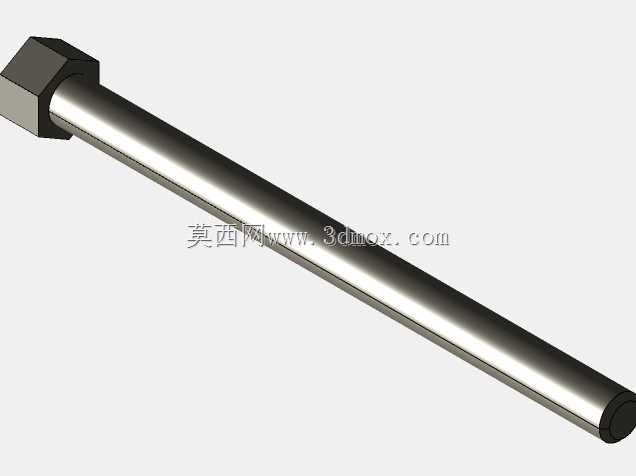

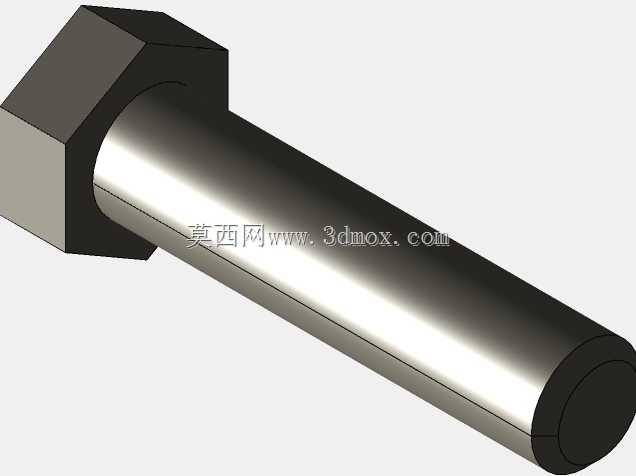

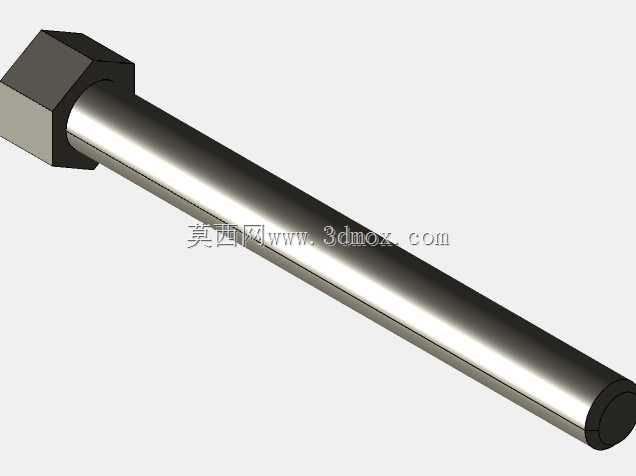

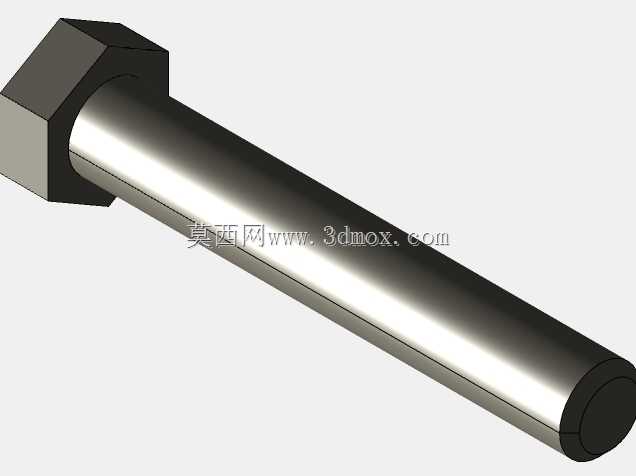

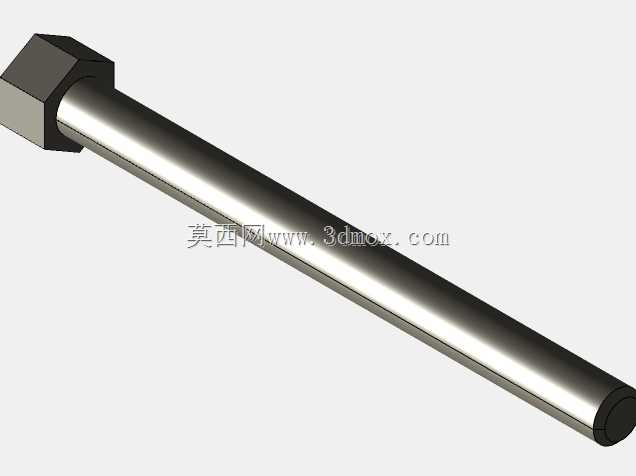

　　从结构设计来看，这款调平螺钉采用标准外六角头部，适配常规的开口扳手、套筒扳手作业，不需要定制专用工装就能完成调节操作，头部下方设计有一体式的承压法兰面，增大了螺钉与被支撑件的接触面积，避免调平过程中局部压应力过大划伤工装表面，也能分散承载压力，防止长期受载后螺钉头部嵌入工装板材导致高度偏移。杆部采用全牙型设计，螺纹规格为24×2，细牙螺纹的螺距更小，每旋转一圈的进给量仅为2mm，能够实现更精细的高度微调，相比粗牙螺纹调节精度提升一倍以上，同时细牙螺纹的自锁性能更好，调平完成后配合锁紧螺母使用，不会因为设备运行的振动出现螺纹回转、高度偏移的问题。杆部末端采用平端设计，没有常见的锥端或尖端结构，支撑时接触面积更大，不会在支撑基座表面压出凹坑，长期反复调整也不会破坏安装基准面的平面度，适合需要频繁换型调整的柔性工装场景。

　　从安装边界来看，这款调平螺钉的杆部长度适配常规厚度的工装安装板，安装时需要在工装基座上加工对应规格的螺纹通孔，螺钉从上方旋入后，末端抵在下方的基础支撑板或地面预埋板上，通过旋转螺钉头部调整伸出长度，待工装水平度校准完成后，在螺钉上下两侧分别锁紧薄型螺母，就能完成固定。设计选型时需要注意，螺钉的最大伸出长度不能超过杆部有效螺纹长度的三分之二，避免螺纹啮合长度不足导致承载能力下降，同时六角头部的对边尺寸需要预留足够的扳手操作空间，周边不能有其他结构件干涉扳手的旋转行程，一般来说头部周边需要预留至少15mm的操作间隙，方便日常维护时的二次调整。

　　在实际产线应用中，这类调平螺钉通常成组使用，单套工装根据大小会配置4到8个不等的调平点，分布在工装基座的各个受力支点位置，调整时一般先将所有螺钉预紧接触基础面，再按照对角线顺序逐点微调，配合水平仪读取各点的高度差，直到整个工装的安装平面水平度控制在0.1mm/m以内，满足高精度装配的需求。相比传统的垫铁调平方式，这种螺纹调平螺钉的调整效率更高，不需要反复插拔垫片调整厚度，只需要旋转螺钉就能连续调整高度，而且结构更紧凑，占用的安装空间更小，适合空间受限的紧凑型工装设计。另外NAAMS作为北美汽车工装的通用标准，这类螺钉的尺寸参数完全符合行业通用规范，不同厂家生产的同规格零件可以直接互换，不需要重新加工安装孔，大幅降低了工装的维护成本和备件储备难度，在汽车主机厂的焊装车间、零部件供应商的装配工位上应用十分广泛。

　　建模过程中需要重点关注螺纹的收尾结构、头部与杆部的过渡圆角，这些细节虽然不影响整体安装尺寸，但直接关系到零件的应力分布，过渡圆角过小会导致热处理和受载时出现应力集中，长期交变载荷下容易出现断裂问题，同时六角头部的倒角、杆部末端的倒角也要符合标准要求，保证安装时能够顺利旋入螺纹孔，不会出现卡滞、刮伤螺纹的问题。
