NAAMS标准APQ系列定位销结构设计

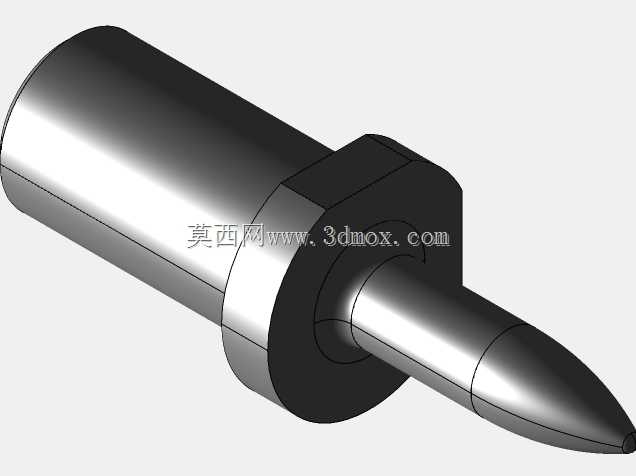

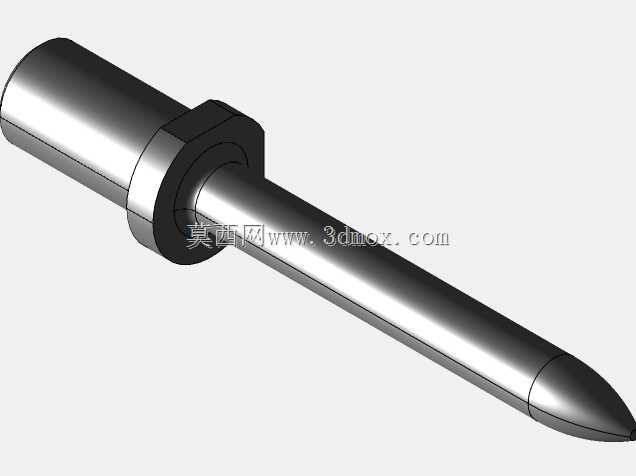

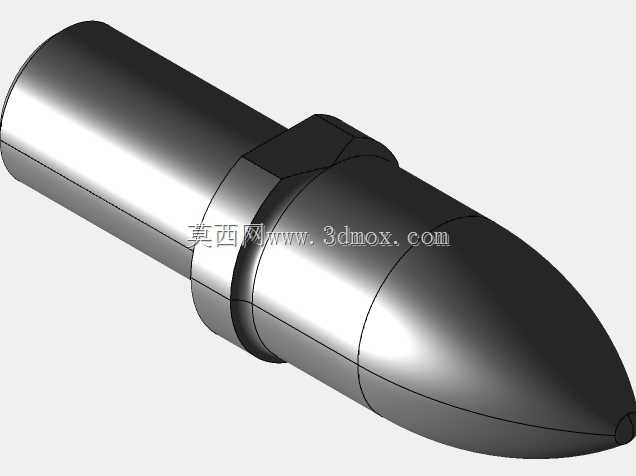

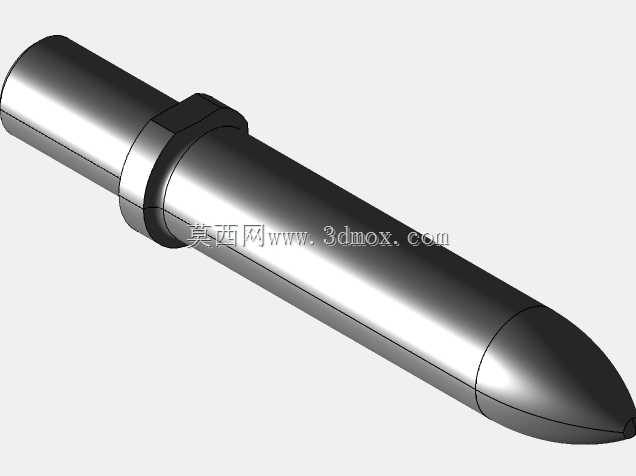

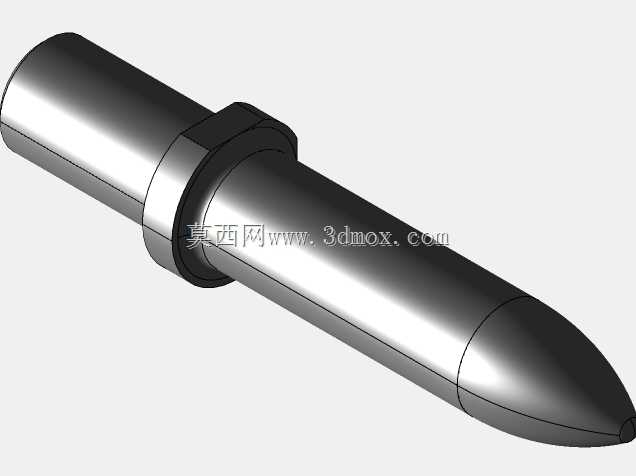

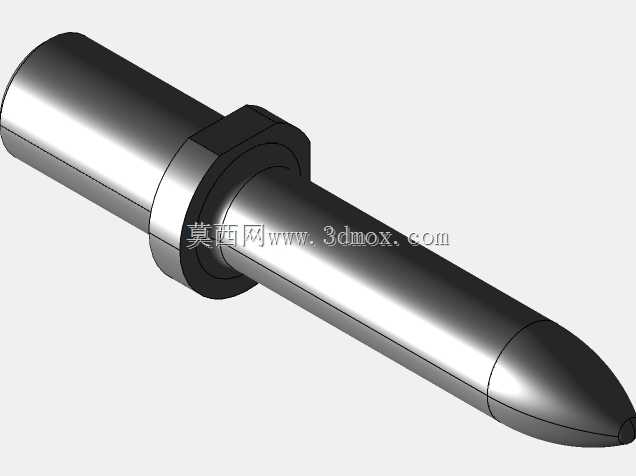

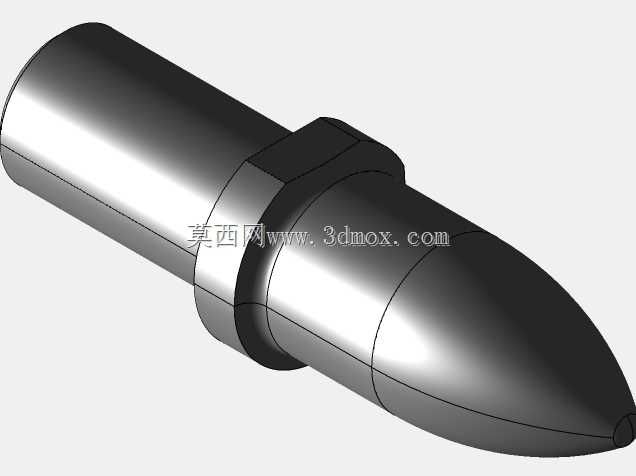

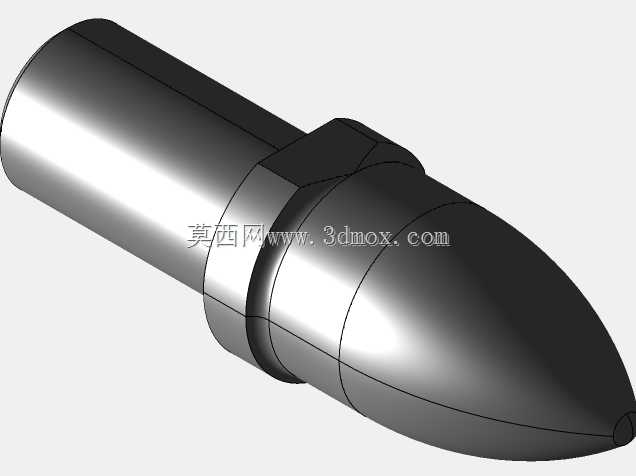

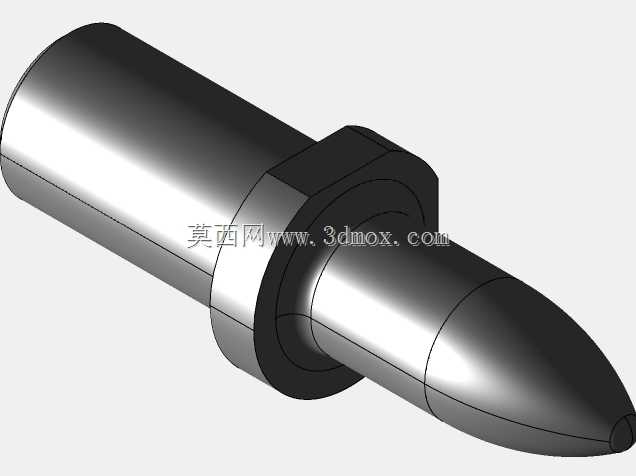

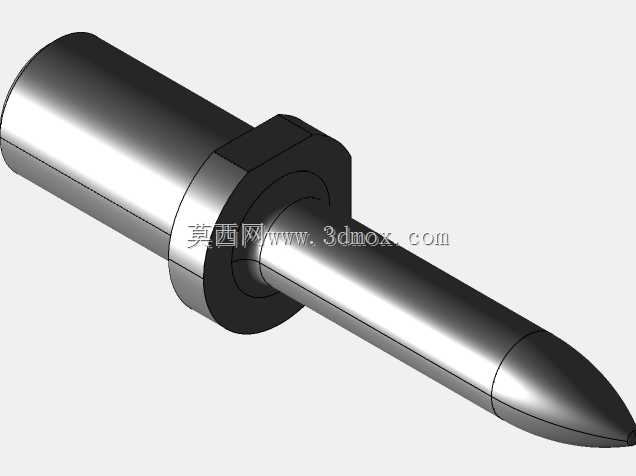

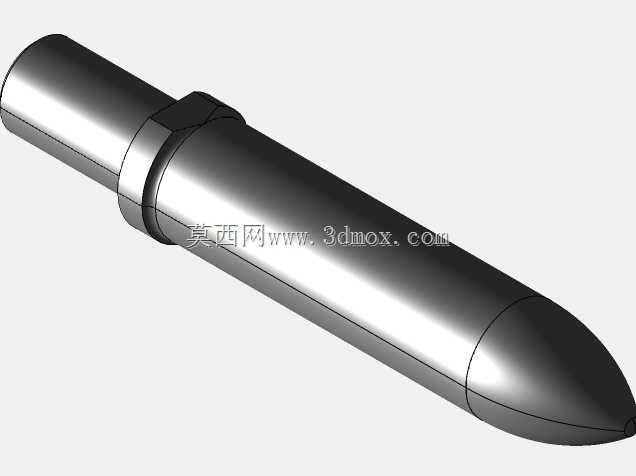

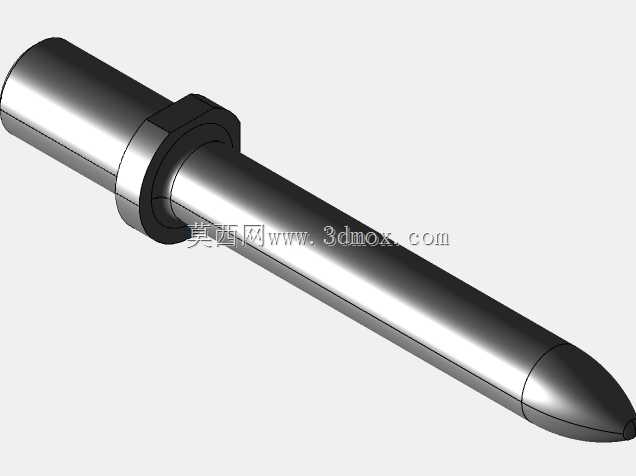

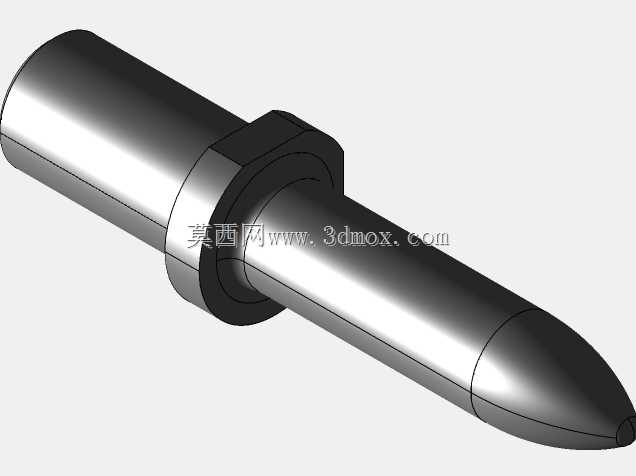

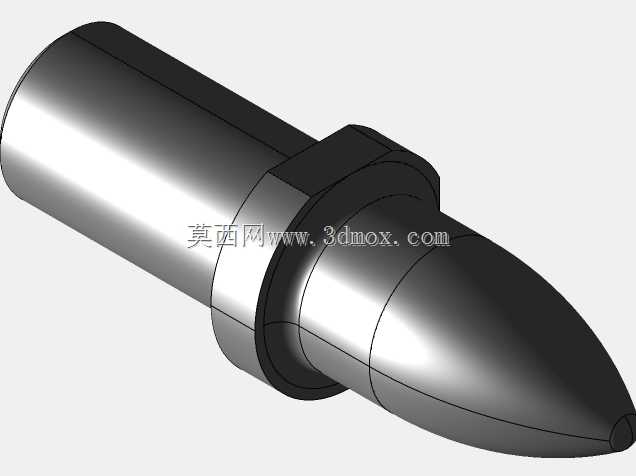

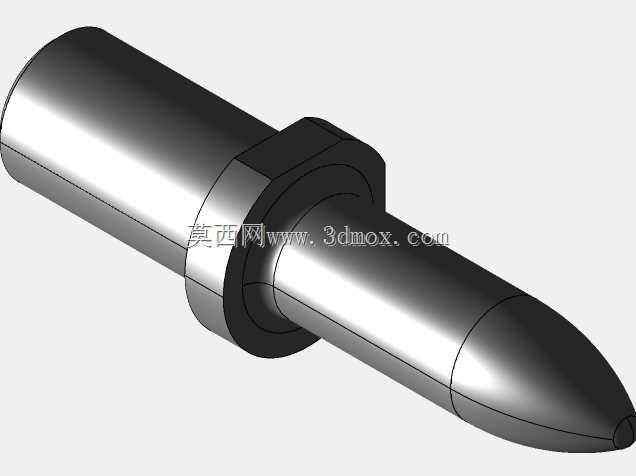

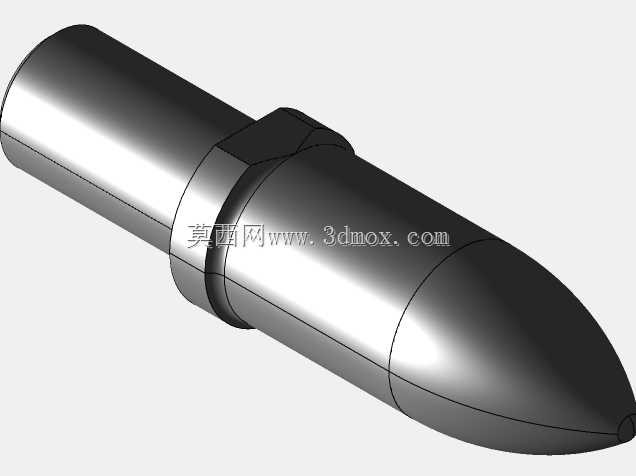

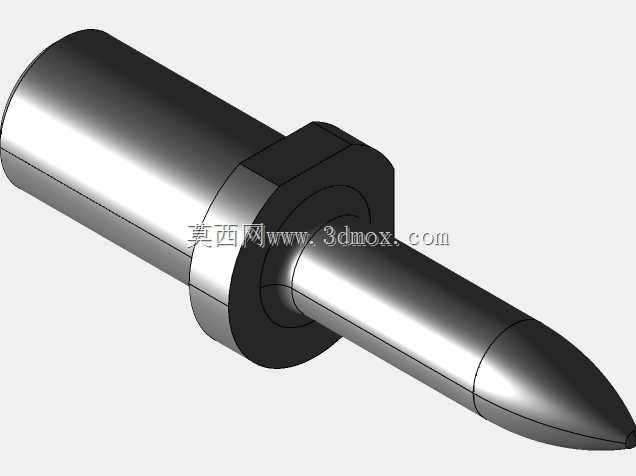

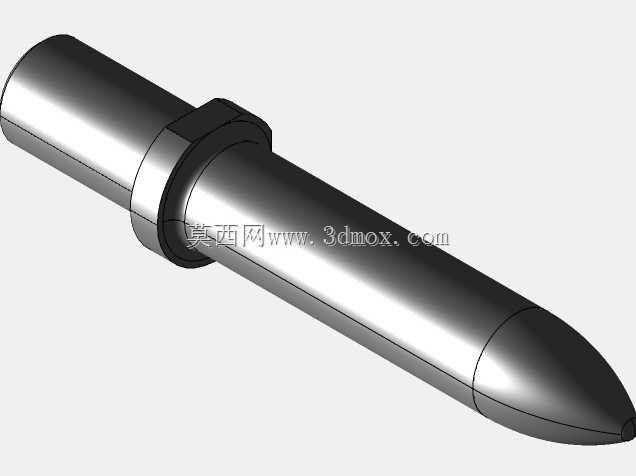

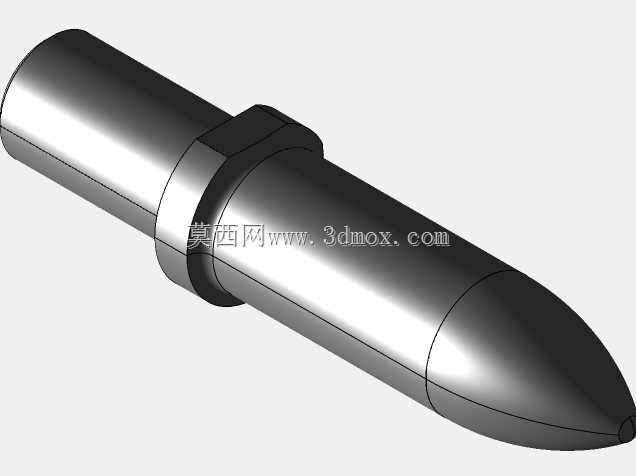

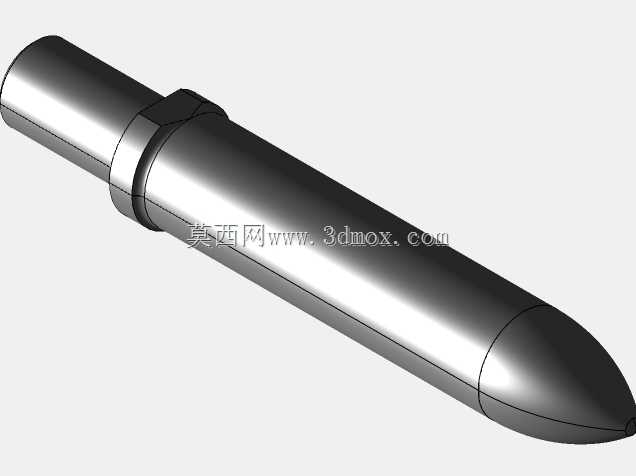

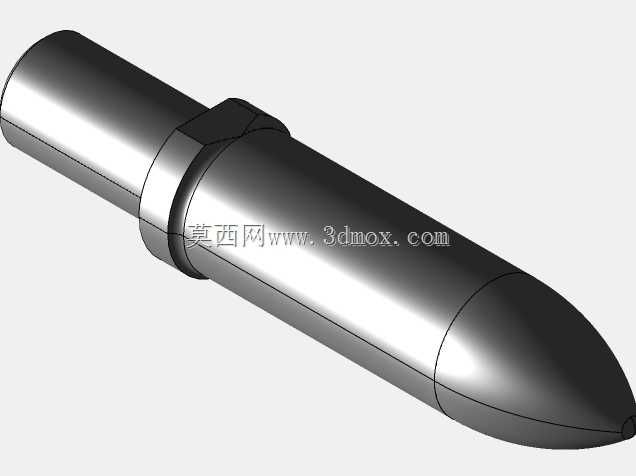

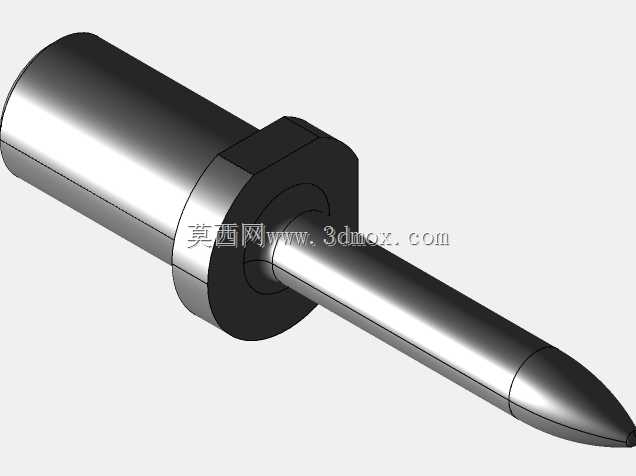

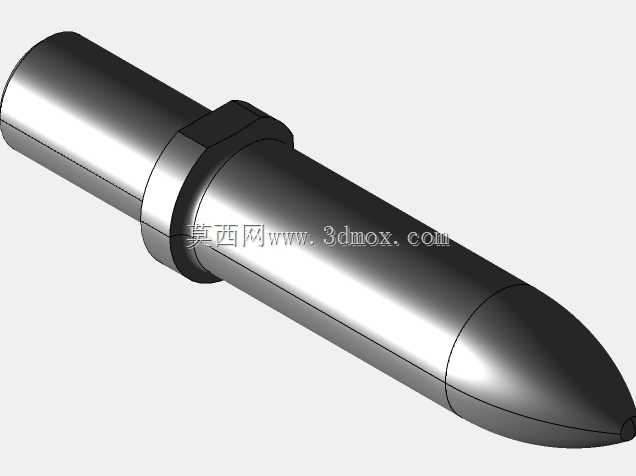

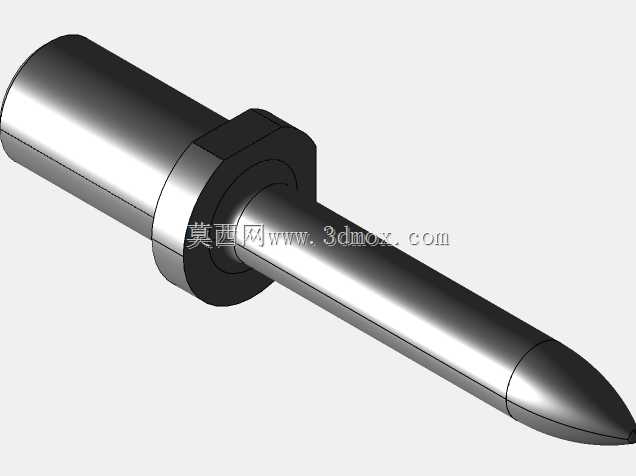

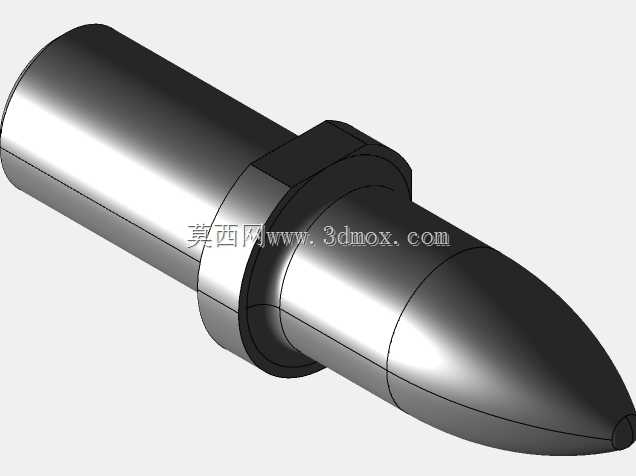

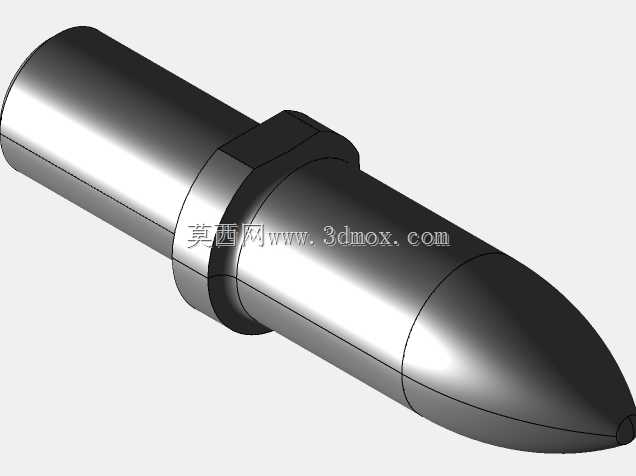

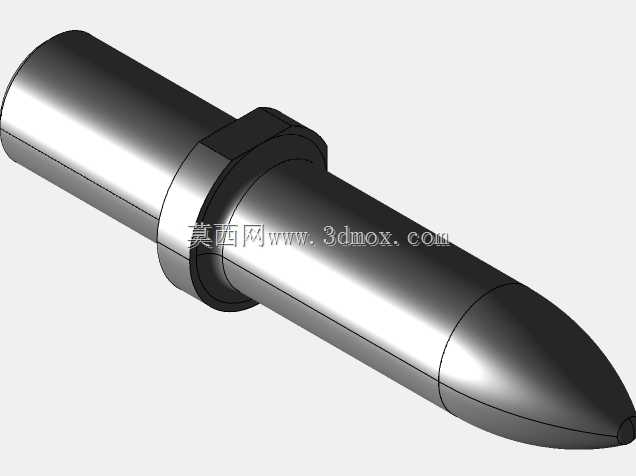

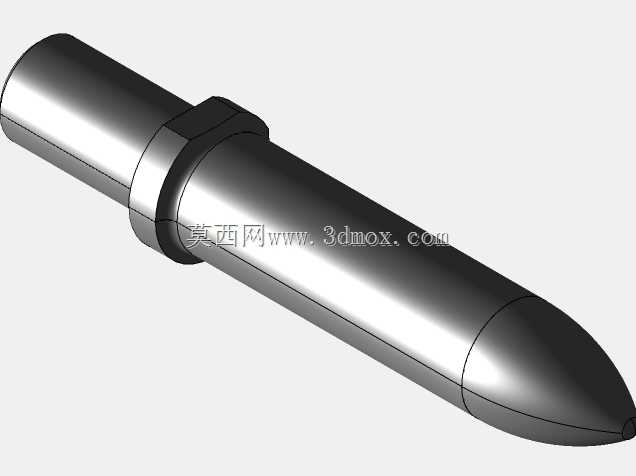

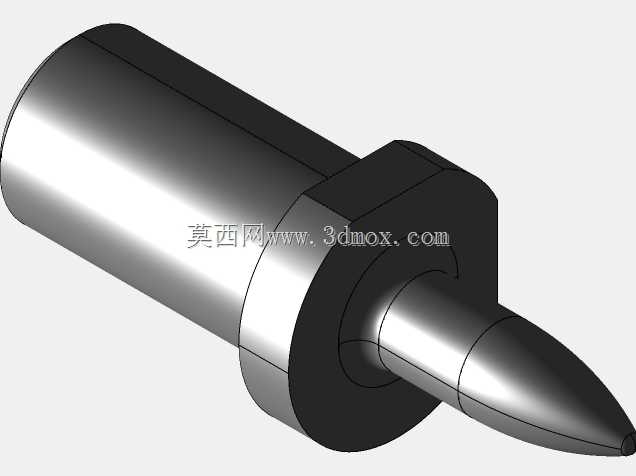

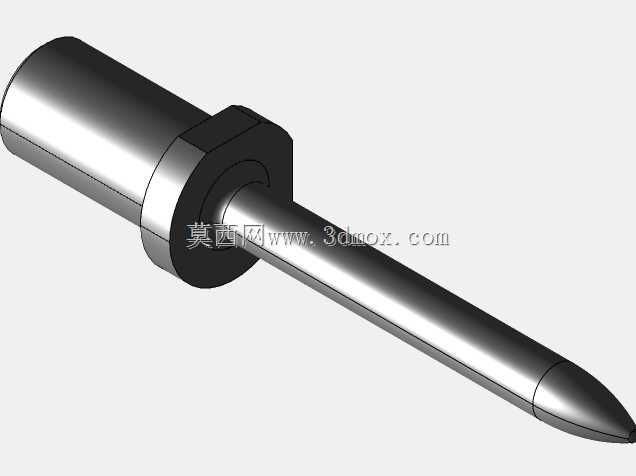

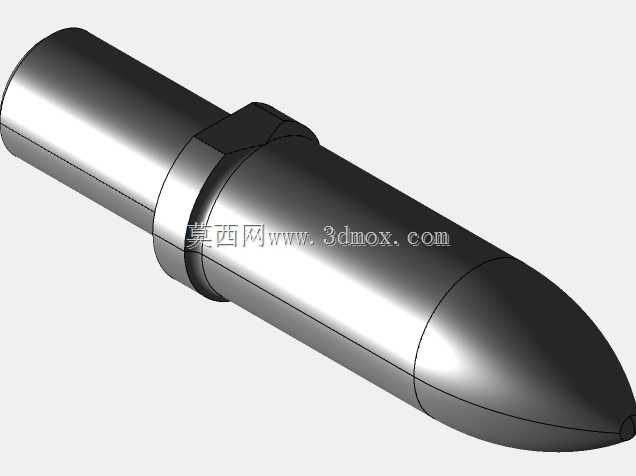

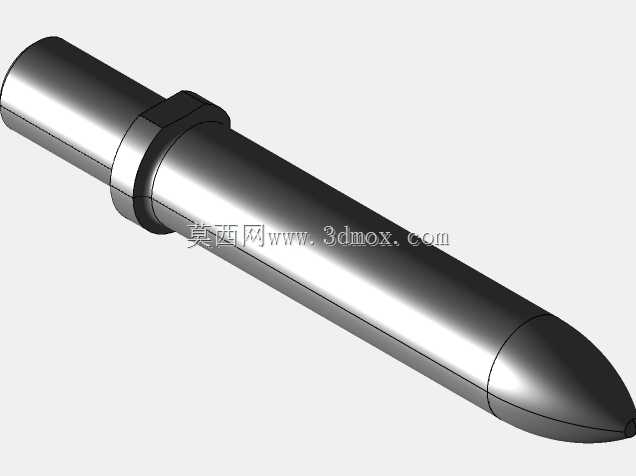

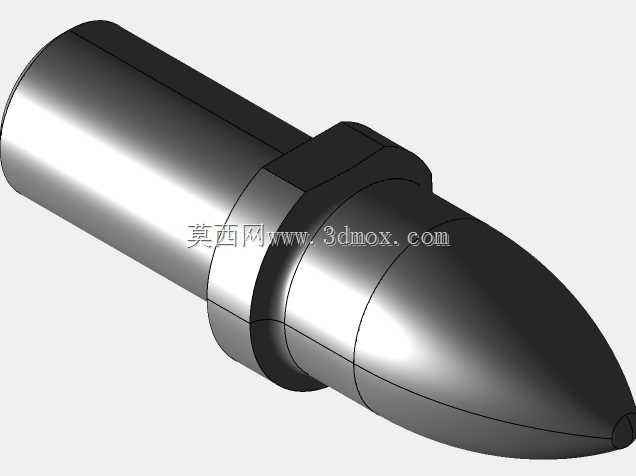

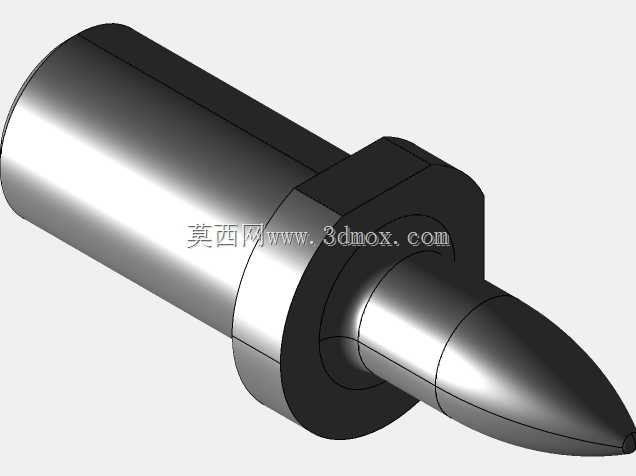

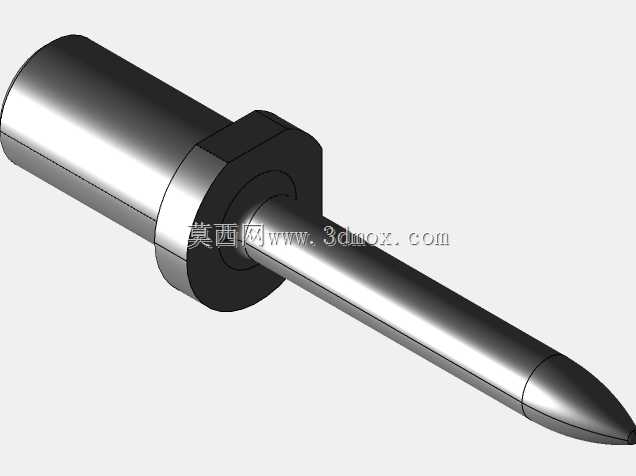

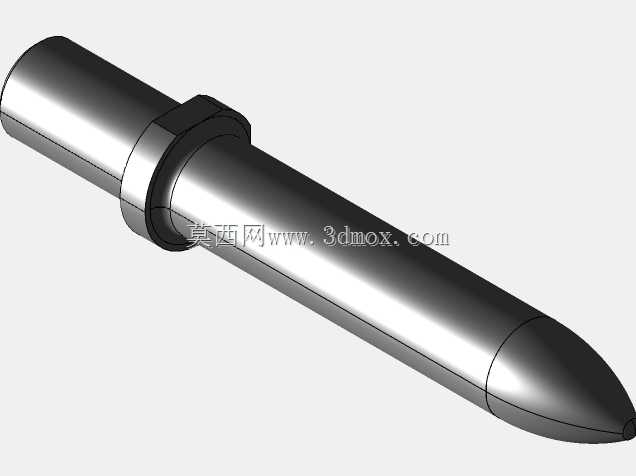

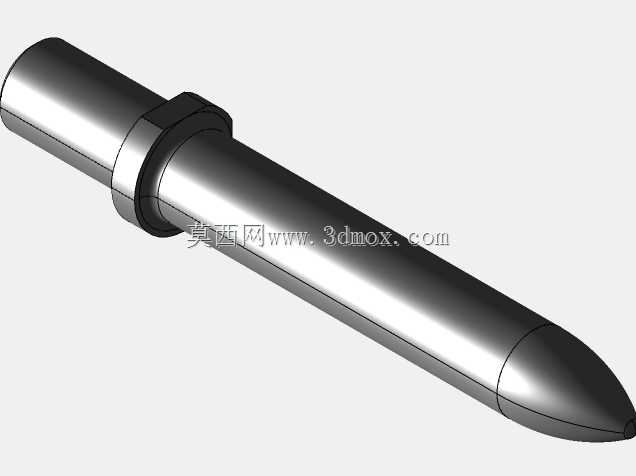

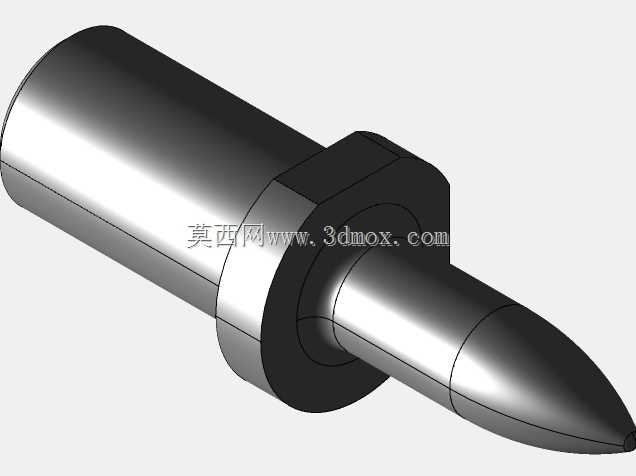

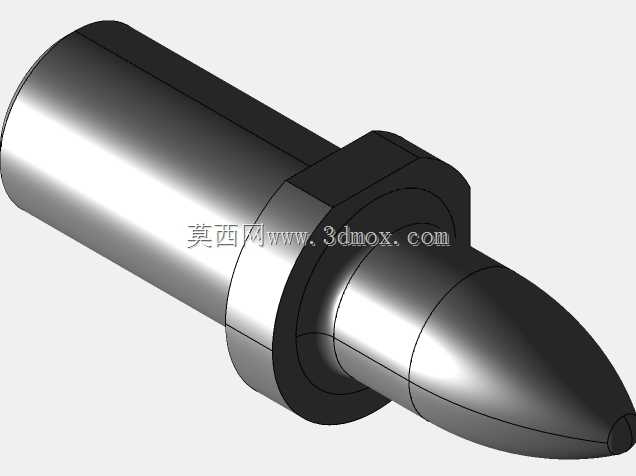

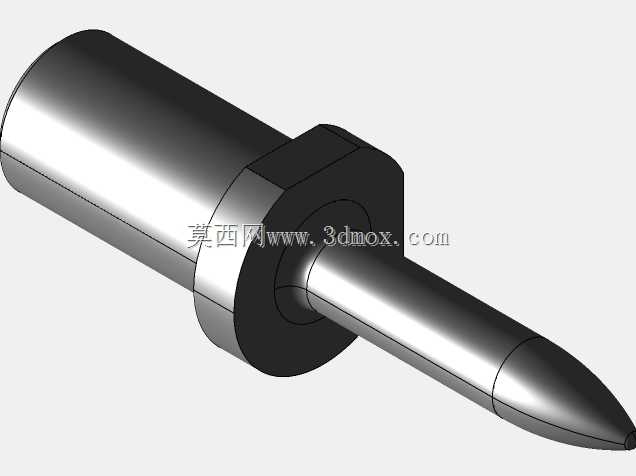

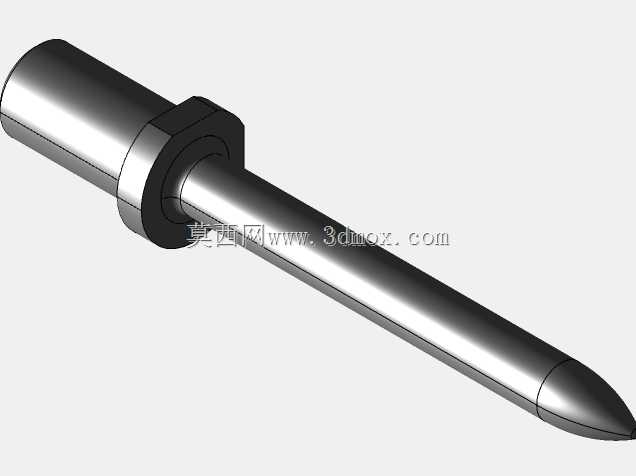

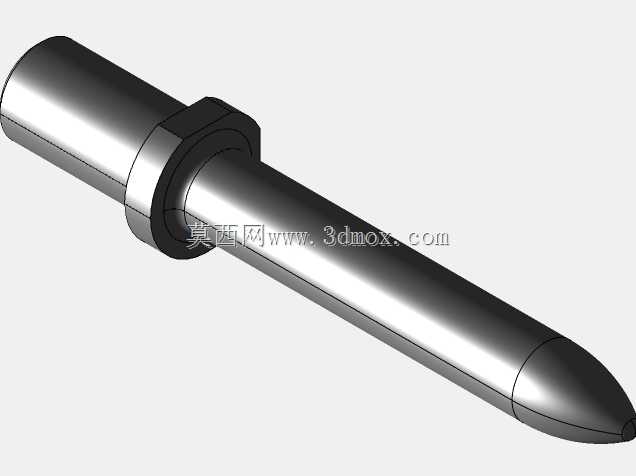

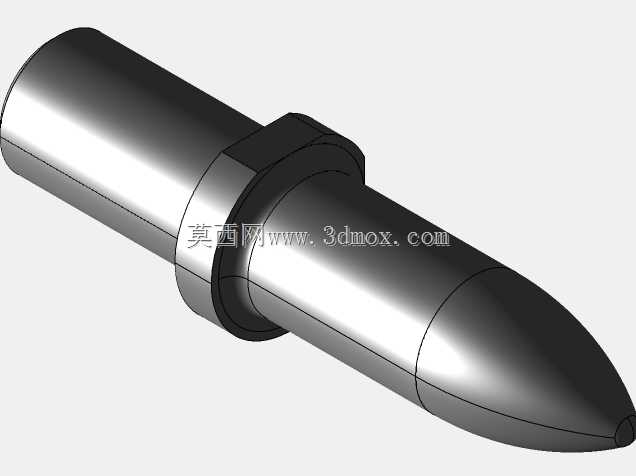

　　在汽车焊装、总装以及各类非标自动化装配工位的工装夹具设计环节，定位元件的精度直接决定了整线的装配良率与节拍稳定性，APQ系列定位销作为符合NAAMS全球通用自动化夹具标准的定位元件，是目前多车型混线生产工位、模块化快换工装系统里应用最广泛的基准定位部件之一。这类定位销的核心作用，是在工件上料过程中通过端部导向结构快速导入工件定位孔，依靠圆柱工作段与孔壁的小间隙配合完成工件的位置约束，限制工件在水平面内的两个平移自由度，配合夹具上的支撑块、夹紧单元即可完成工件的完全定位，避免焊接、装配过程中工件出现窜动偏移。从结构设计逻辑来看，这款定位销采用了三段式的结构布局：最前端为子弹头型的导向段，锥面过渡平滑无棱角，导向段长度经过匹配计算，

　　能够覆盖工件上料时的位置偏差范围，即使工件上料时存在±2mm的位置偏移，也能顺着锥面滑入工作段，不会出现卡滞、刮伤工件定位孔壁的问题；中间为等直径的圆柱工作段，是实现定位精度的核心区域，工作段的直径公差严格匹配NAAMS标准规定的定位孔配合公差，表面经过硬化处理后耐磨性能优异，能够承受长期反复插拔的磨损，保证长期使用后的定位精度保持性；尾部为安装固定段，设置有轴肩结构，安装时轴肩端面紧贴夹具安装板的基准面，能够承受工件上料时的轴向冲击力，避免定位销受冲击后出现轴向窜动，同时轴肩的存在也方便安装时快速确定定位销的伸出长度，不需要反复调整安装尺寸。材质选择上采用8620合金结构钢，经过渗碳淬火处理后表面硬度达到58-62HRC，

　　硬化层深度控制在0.5-0.7mm区间，这个硬化层深度的设计经过了大量工况验证：硬化层过浅会导致长期使用后工作段快速磨损，定位精度下降过快，增加备件更换成本；硬化层过深则会导致定位销整体韧性下降，在受到偏载冲击力时容易出现断裂失效，0.5-0.7mm的深度刚好平衡了表面耐磨性与芯部韧性的需求，即使在高频次插拔的自动化生产线上，也能保证足够的使用寿命。目前该系列定位销覆盖8、10、13、18、20mm多种常用工作直径，能够匹配不同厚度、不同孔径的工件定位需求，不同直径的定位销对应的安装段尺寸、导向段长度都做了匹配性设计，比如小直径8mm规格多用于薄板冲压件的定位，大直径20mm规格则多用于厚板结构件、底盘类零件的重载荷定位场景。

　　安装边界方面，这类定位销采用法兰面轴向定位的安装方式，安装时只需要在夹具基板上加工对应直径的安装过孔，通过尾部的螺纹或者法兰压块即可完成固定，不需要复杂的调整结构，安装后定位销的工作段伸出长度需要根据工件厚度、定位孔深度做匹配，保证导向段完全穿过工件定位孔后，工作段与孔壁的配合长度达到孔径的1.5-2倍，避免出现过定位或者定位接触长度不足导致的工件晃动。在实际工装设计选型过程中，需要根据工件的定位孔公差、工件重量、生产节拍来选择对应直径的定位销：比如生产节拍在60JPH以上的高节拍焊装线，需要优先选择导向段更长、表面粗糙度更低的规格，减少上料时的卡滞概率；如果是焊接工位使用，还需要在定位销内部增加吹气结构，避免焊接飞溅粘附在工作段表面导致插拔阻力增大、定位精度下降。另外在三维建模过程中，这类标准件不需要从零开始绘制结构，可以直接调用标准模型后根据实际工位需求修改安装段长度、调整导向段的锥度参数，大幅缩短工装设计的周期，同时因为符合NAAMS通用标准，后期备件更换时可以直接采购标准件，不需要单独定制加工，减少设备维护的备件等待时间。需要注意的是，这类定位销属于精密定位元件，安装时需要保证安装孔与夹具基准面的垂直度，否则会导致定位销倾斜，工件插拔时出现卡滞，长期使用还会出现不均匀磨损，缩短定位销的使用寿命；如果在有切削液、焊接粉尘的工况下使用，还需要定期清理工作段表面的杂物，避免杂物嵌入配合面导致工件定位偏移。
