NAAMS标准粗定位块工装定位组件

　　在汽车整车及零部件焊装生产线的工装夹具设计环节，工件的粗定位是整条线体节拍与精度的基础保障，NAAMS系列标准定位元件作为全球汽车工装领域通用的标准化部件，被广泛应用在各类白车身焊装夹具、检具、自动化上料工位的预定位场景中，这款粗定位块就是该标准体系里常用的侧向粗定位元件。从实际产线应用来看，这类定位块主要承担工件上料后的初始位置限定作用，区别于精定位销的高精度孔位配合，粗定位的核心作用是给工件划定合理的位置区间，引导工件顺利落入夹具的夹紧行程范围内，避免上料过程中工件与夹具其他部件发生磕碰，同时抵消大部分上料位置偏差，降低后续精定位销的切入阻力，减少销套的异常磨损，延长整套夹具的维护周期。

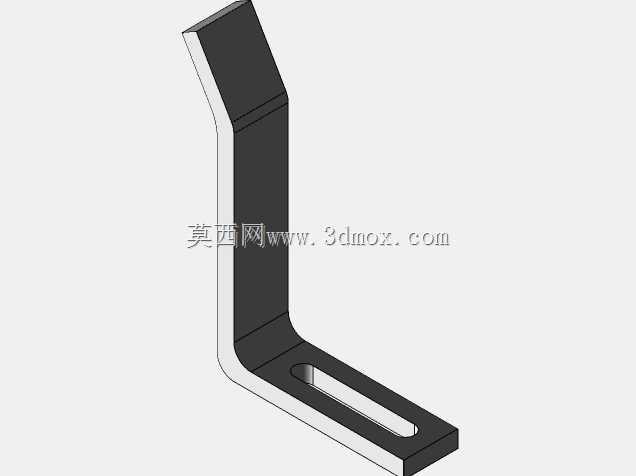

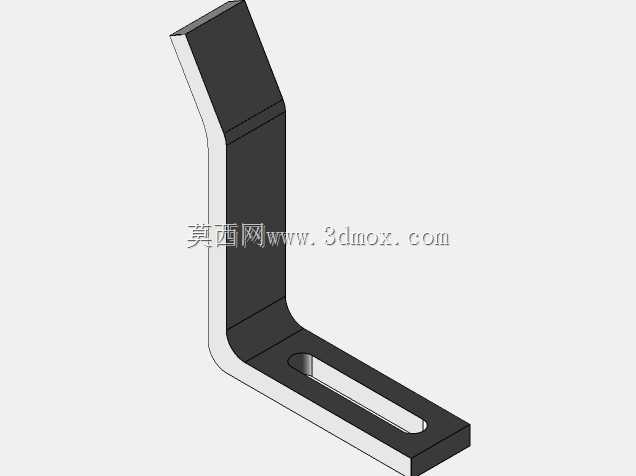

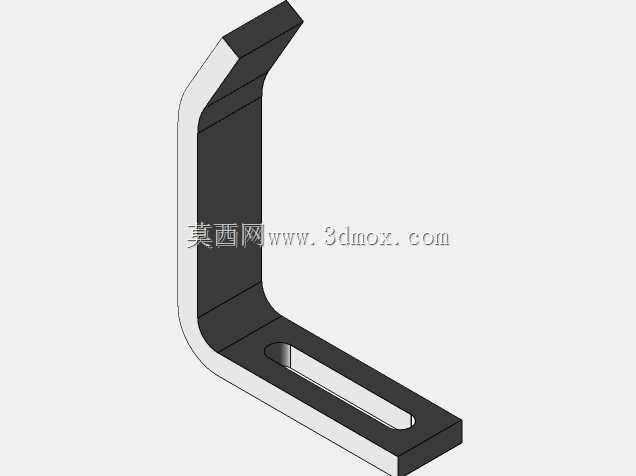

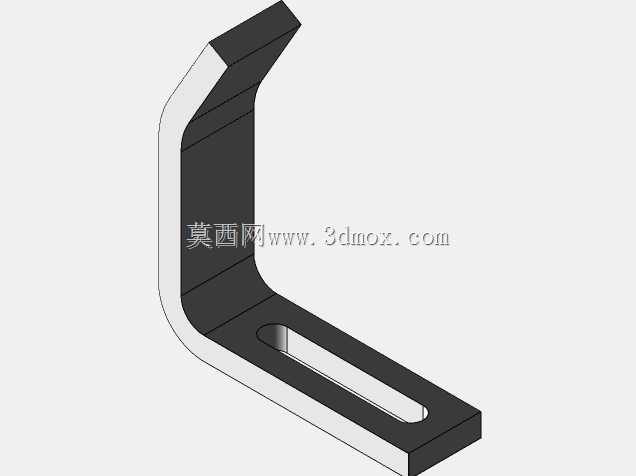

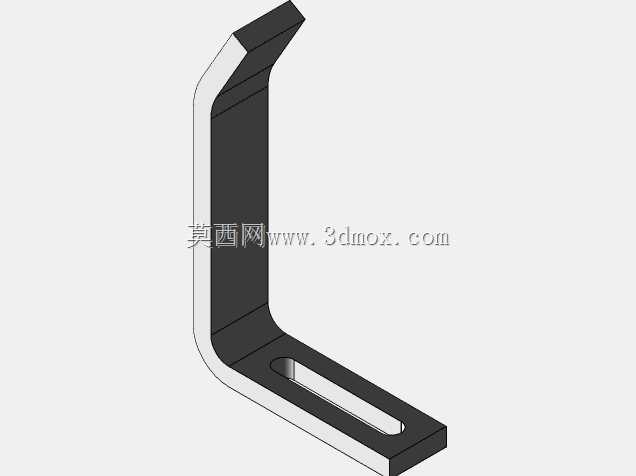

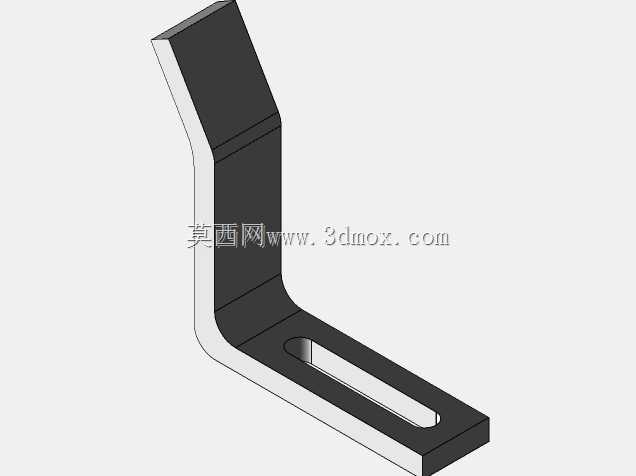

　　从功能特性上看，这款定位块采用悬臂式安装结构，主体为长条状异型结构，工作端做了斜角导向设计，上料时即使工件存在一定的位置偏移，导向斜面也能顺利将工件引导至正确的定位面上，不会出现卡滞问题。定位块主体上设计有长条形安装腰孔，安装时可以根据实际工位的定位需求，沿腰孔长度方向调整定位块的伸出长度，适配不同厚度、不同轮廓的工件定位需求，这种可调式设计也让同一款定位块可以覆盖更多的工位场景，减少工装设计时的非标件定制比例，降低工装的制造成本与维护备件的储备压力。定位块的工作直面为主要定位承载面，加工时需要保证足够的平面度与硬度，常规应用中会做淬火处理，表面硬度达到HRC45-50，应对工件上料时的摩擦与冲击，避免长期使用后出现工作面凹陷、磨损导致定位精度漂移的问题。

　　从设计思路层面，这款定位块完全遵循NAAMS工装标准的尺寸规范，在设计建模时，首先要确定定位块的安装基准面，腰孔的位置与宽度尺寸严格匹配标准的工装安装螺栓规格，通常适配M8或者M10的内六角安装螺栓，腰孔的长度预留了至少15mm的调节行程，满足现场调试时的位置微调需求。工作端的导向斜角通常取30度，这个角度是经过大量产线验证的最优导向角度，角度过小会导致导向行程不足，无法有效修正上料偏差，角度过大则会让导向面过于陡峭，工件容易沿斜面滑出定位范围。定位块的整体厚度根据承载需求确定，常规应用下厚度为16mm，足够承受普通钢板工件上料时的侧向冲击力，不会出现变形问题。

　　关于安装边界与尺寸适配，这款定位块通常安装在工装的基板或者立式安装座上，安装时需要保证定位块的工作面与工件的定位基准面平行，安装面的平面度需要控制在0.05mm以内，避免定位块安装后出现倾斜，导致定位面接触不良。腰孔的沉头深度需要匹配螺栓头的高度，保证螺栓安装后不会高出定位块的安装背面，避免安装时出现间隙。定位块伸出安装座的长度需要根据工件的轮廓确定，通常导向端要高出工件支撑面至少20mm，保证上料时工件能够首先接触到导向斜面，同时伸出长度也不能过长，避免定位块受力时出现悬臂变形，影响定位稳定性。在多车型共线的柔性产线中，这类标准粗定位块还可以配合快换机构使用，不同车型切换时快速更换对应规格的定位块，不需要重新调整整套夹具的安装位置，大幅缩短车型切换的调试时间。

　　在实际建模选型过程中，结构工程师不需要对这类标准件做额外的非标设计，只需要根据工位的定位需求、工件的重量、上料的偏差范围，从标准件库中选取对应规格的模型，直接装配到工装的对应位置即可，建模时需要注意定位块与周边夹紧元件、工件轮廓的干涉检查，保证定位块调整到全行程范围内都不会与其他部件发生碰撞。同时要预留足够的螺栓安装空间，保证现场安装时扳手有足够的操作空间来拧紧安装螺栓，避免出现建模时位置合理但现场无法装配的问题。这类标准化定位元件的应用，能够大幅提升工装设计的效率，减少非标件的出图量，同时标准件的加工工艺成熟，采购成本低，互换性好，后期维护更换也十分方便，是汽车焊装工装、自动化装配工装设计中非常常用的基础定位元件。
