可调式长行程杆式压紧夹具结构设计

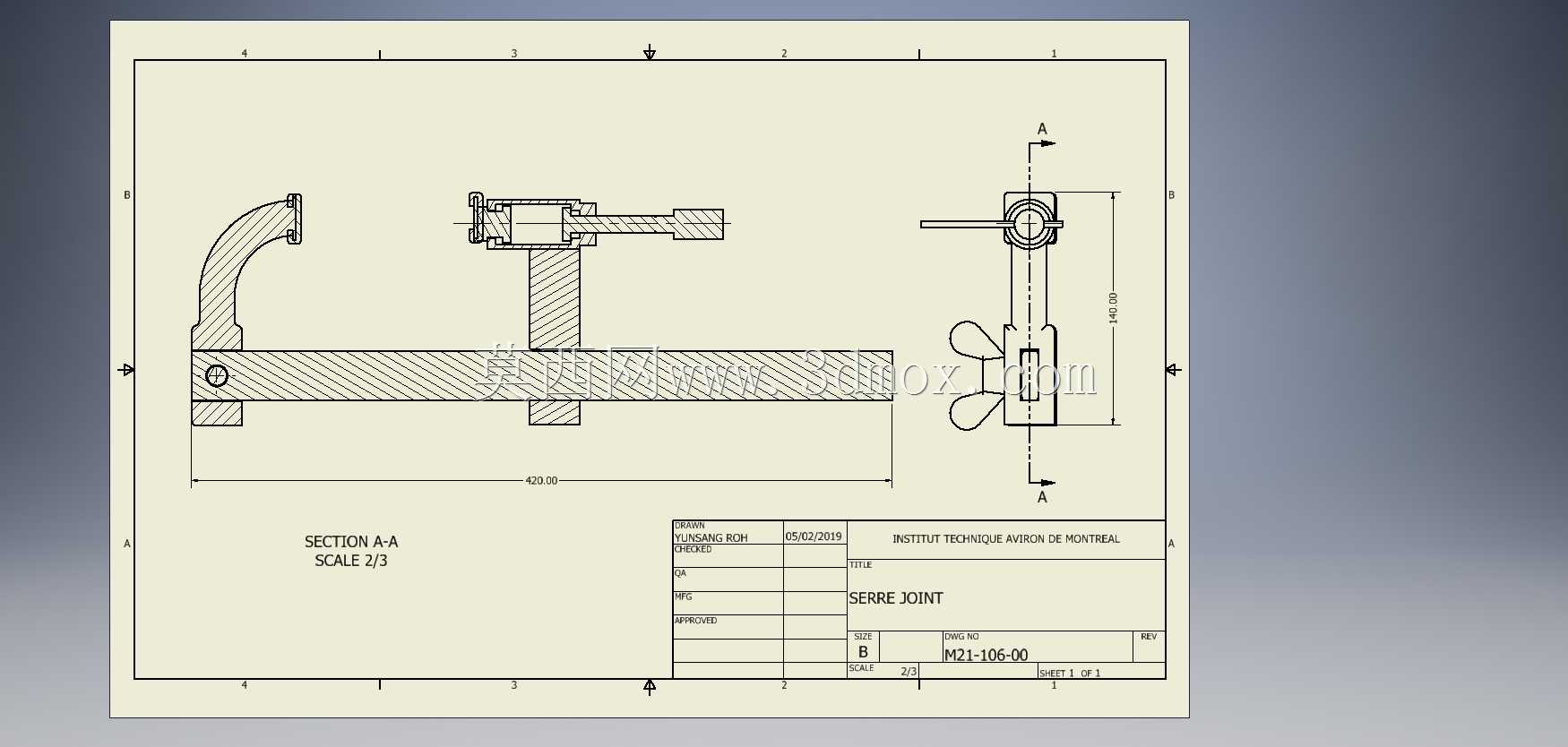

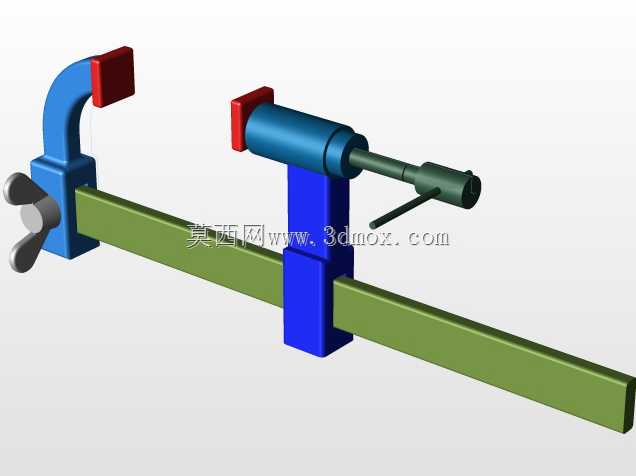

　　在多品种小批量的机械加工、部件装配、工件检测工位中，这类杆式可调压紧夹具的应用覆盖场景极广，不同于固定式的专用工装，它的核心优势在于可沿着长导向杆快速调整夹持位置，不需要重新打安装孔或者更换工装基座，就能适配不同长度、不同夹持点位的工件装夹需求。从结构组成来看，整套夹具包含C型固定压座、长条形导向承载杆、可滑动调节的立式支撑座、螺旋进给压紧组件几个核心部分，C型压座通过侧置的锁紧旋钮固定在导向杆的一端，压头位置做了加厚的硬质接触块，避免长期压紧出现压痕或者结构变形，接触块的端面做了微弧处理，和工件接触时不会因为接触面应力集中刮伤工件表面。导向杆采用矩形截面的型材结构，相比圆形导杆，它的抗扭性能更强，当压紧组件施加轴向夹紧力的时候，

　　不会出现支撑座绕杆体转动的问题，杆体的表面做了磨削处理，滑动支撑座和杆体的配合间隙控制在0.02-0.05mm之间，既保证滑动调节时的顺畅度，又不会因为间隙过大导致压紧时出现晃动偏移。可滑动的立式支撑座是整套夹具的调节核心，它分为上下两个抱紧块，通过侧面的锁紧结构可以在导向杆的任意位置锁死，不需要在杆体上加工定位孔或者定位槽，全程无级调节，针对不同尺寸的工件，只要松开锁紧结构就能快速滑动到需要的压紧位置，锁死之后的支撑座可以承受最大800N的轴向压紧力，满足常规铝件、塑料件、薄壁钢件的装夹压紧需求。螺旋进给组件安装在立式支撑座的上部，采用梯形螺纹传动，相比普通三角螺纹，它的自锁性能更好，压紧之后不会因为加工过程中的振动出现松脱，

　　进给杆的前端同样配置了和固定端一致的硬质压头，压头和进给杆之间做了小角度的回转间隙设计，当工件的被压紧面存在小角度倾斜的时候，压头可以自动贴合工件表面，保证压紧力均匀分布，不会出现点接触压伤工件的情况。进给组件的尾部配置了转动手柄，手柄的力臂长度经过匹配计算，操作人员单手施加15N左右的力就能产生足够的压紧力，不需要借助额外的加力杆，操作便捷性适配流水线工位的快节奏装夹需求。从安装边界来看，整套夹具的导向杆长度可以根据实际工位需求裁切，常规配置下导向杆的有效调节行程占总长度的85%以上，固定端压座和滑动支撑座的底部都预留了标准的安装孔位，可以直接固定在T型槽工作台、铝型材机架或者专用检测平台上，不需要额外加工过渡连接块。在实际使用场景中，这类夹具既可以单套使用完成小型工件的单侧压紧，也可以多套组合使用，针对长条形的型材、轴类、板类工件实现多点位同步压紧，比如在PCB板焊接工位、小型零件粘接工位、型材钻孔工位、尺寸检测工位，都能快速适配装夹需求，相比传统的台虎钳，它的夹持范围不受钳口开度限制，针对超出钳口长度的长工件也能实现稳定装夹；相比专用的定制工装，它的复用性更强，换产时不需要重新设计制作工装，只需要调整滑动支撑座的位置就能适配新的工件装夹需求，能大幅降低中小批量生产中的工装投入成本。设计过程中需要重点关注几个配合面的公差控制：首先是导向杆和滑动支撑座的配合公差，间隙过大会导致压紧时支撑座倾斜，压头和工件表面不垂直，压紧力出现分力，

　　影响装夹稳定性；间隙过小则会导致滑动调节卡顿，尤其是在车间有切削液、粉尘的环境下，很容易出现滑动卡滞的问题。其次是螺旋进给组件的同轴度，进给杆的轴线需要和导向杆的上平面保持平行，否则压紧时压头会对工件产生侧向推力，导致工件移位，影响加工或者检测精度。另外，所有和工件接触的压头部位都需要做淬火处理，硬度控制在HRC45-50之间，既保证足够的耐磨性，长期使用不会出现压痕凹陷，又不会因为硬度过高导致脆性断裂，延长夹具的整体使用寿命。在结构细节上，所有的锁紧旋钮都做了滚花处理，操作人员戴劳保手套也能快速拧动锁紧，不需要借助扳手等工具；滑动支撑座的抱紧接触面做了微倒角处理，滑动过程中不会刮伤导向杆的表面，避免长期调节后杆体表面出现划痕影响滑动顺畅度。这类夹具的结构没有复杂的传动部件，日常维护只需要定期在导向杆表面和螺纹传动部位涂抹少量润滑脂，就能保证长期使用的可靠性，故障率远低于带气动、液压元件的自动夹紧工装，适合对成本敏感、装夹频次高、工件尺寸变化频繁的工位使用。
