机加工用箱式钻孔定位夹具结构

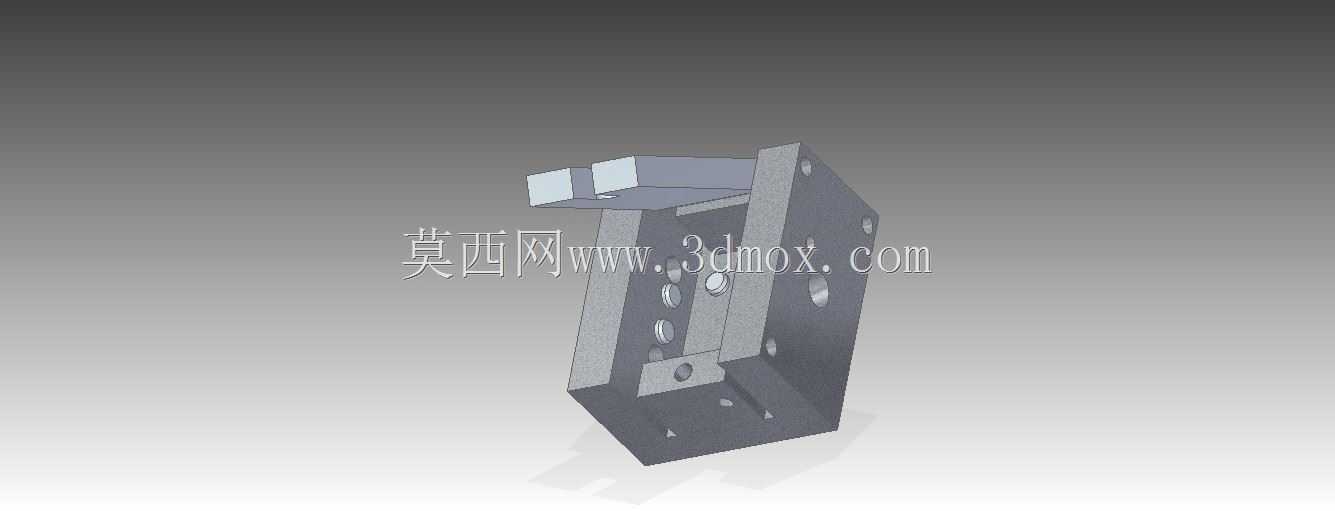

　　在常规金属切削钻孔加工场景里，这类箱式夹具的应用覆盖了小批量异形件加工、工位工序集中的钻床作业环节，不少车间在加工带垂直孔系的板类、小块状金属工件时，都会优先选用这类刚性表现稳定的箱式装夹结构，毕竟钻孔工序里，刀具的进给抗力、切削振动都会直接传递到装夹端，要是夹具刚性不足，很容易出现孔位超差、孔壁粗糙度不合格，甚至钻头崩损的问题。从结构设计逻辑来看，这个夹具采用了一体式箱型基体作为核心承载，基体本身通过多组安装孔实现和机床工作台的固定连接，安装边界上预留的沉头孔可以适配不同T型槽间距的钻床台面，不需要额外制作过渡转接板，安装时只要找正基准面的直线度，就能快速完成工位固定，整体安装占用的台面空间紧凑，不会和钻床的主轴进给行程产生干涉。

　　夹具的定位端采用了可调式压块结构，压块和基体之间通过滑动导轨副配合，可以根据工件的实际外形尺寸调整夹持行程，针对不同厚度、不同轮廓的待加工工件，只需要调整压块的锁紧位置，就能实现稳定的六点定位，避免工件在钻孔过程中出现窜动。和普通的平口钳类装夹工具不同，这个箱式夹具的基体本身预留了刀具让刀空腔，钻孔过程中钻头钻穿工件之后不会直接接触到夹具基体，不需要额外添加垫铁就能避免钻伤夹具工作面，也能减少钻头钻透瞬间的抗力冲击对刀具的损伤。在功能设计上，这个夹具除了承担工件定位固定的作用之外，箱型的封闭结构还能承接钻孔过程中产生的切屑，加工完成后只需要翻转夹具就能快速清理内腔积存的铁屑，不会让切屑散落到工作台的导轨缝隙里，

　　减少日常设备维护的工作量。夹具的导向面和安装基准面都做了一体化的精加工处理，定位基准和安装基准重合，从设计根源上减少了基准转换带来的位置误差，在加工孔位位置度要求在0.1mm以内的工件时，只要工件的定位基准面贴合到位，不需要反复打表找正就能保证孔位的位置精度。从实际使用的场景延伸来看，这类夹具不光可以用在立式钻床的钻孔工序，搭配对应的导向套之后，也能适配铰孔、攻丝等后续工序的装夹需求，不需要更换夹具就能完成同一工件上多个孔加工工序的装夹作业，能有效减少工序间的装夹辅助时间，提升小批量加工的生产效率。结构上的加强筋布局也做了针对性优化，在刀具进给的受力方向上，基体的壁厚做了加厚处理，非受力区域则做了减重空腔设计，

　　在保证整体刚性满足切削承载要求的前提下，尽可能降低夹具本身的重量，方便车间内不同工位之间的转运调配。夹持端的锁紧结构采用了对称式锁紧设计，锁紧力均匀分布在工件的夹持面上，不会因为单点锁紧力过大导致薄壁工件出现装夹变形，针对壁厚较薄的铝件、铜件等软金属工件加工，也能在保证装夹稳定性的同时避免工件夹伤变形。夹具上的所有滑动配合面都设计了防尘结构，钻孔产生的细碎切屑不会进入到滑动配合间隙里，长期使用也不会出现压块滑动卡滞的问题，日常维护只需要定期在配合面添加少量润滑脂就能保证动作顺畅，不需要复杂的拆解保养。
