工业传动用滚轮式皮带张紧调节构件

　　在带传动系统的实际运维与整机设计环节中，张紧构件的选型与结构合理性直接决定了整套传动链路的运行寿命与传动效率，不少现场运维人员都遇到过因张紧力不足导致皮带打滑丢转、或是张紧力过大加速皮带与轴承磨损的问题，这类滚轮式皮带张紧调节构件正是为解决这类工程痛点设计的。从实际应用场景来看，这类构件广泛适配各类中小型带传动设备，包括轻工生产线的输送传动、小型机床的主传动链路、农用机械的附属传动结构、风机水泵类设备的皮带传动端，甚至部分健身器材的传动结构中也能见到同原理构件的身影，核心作用就是在皮带长期运行出现蠕变伸长后，提供可调节的恒定张紧力，补偿皮带的形变量，避免传动失效。

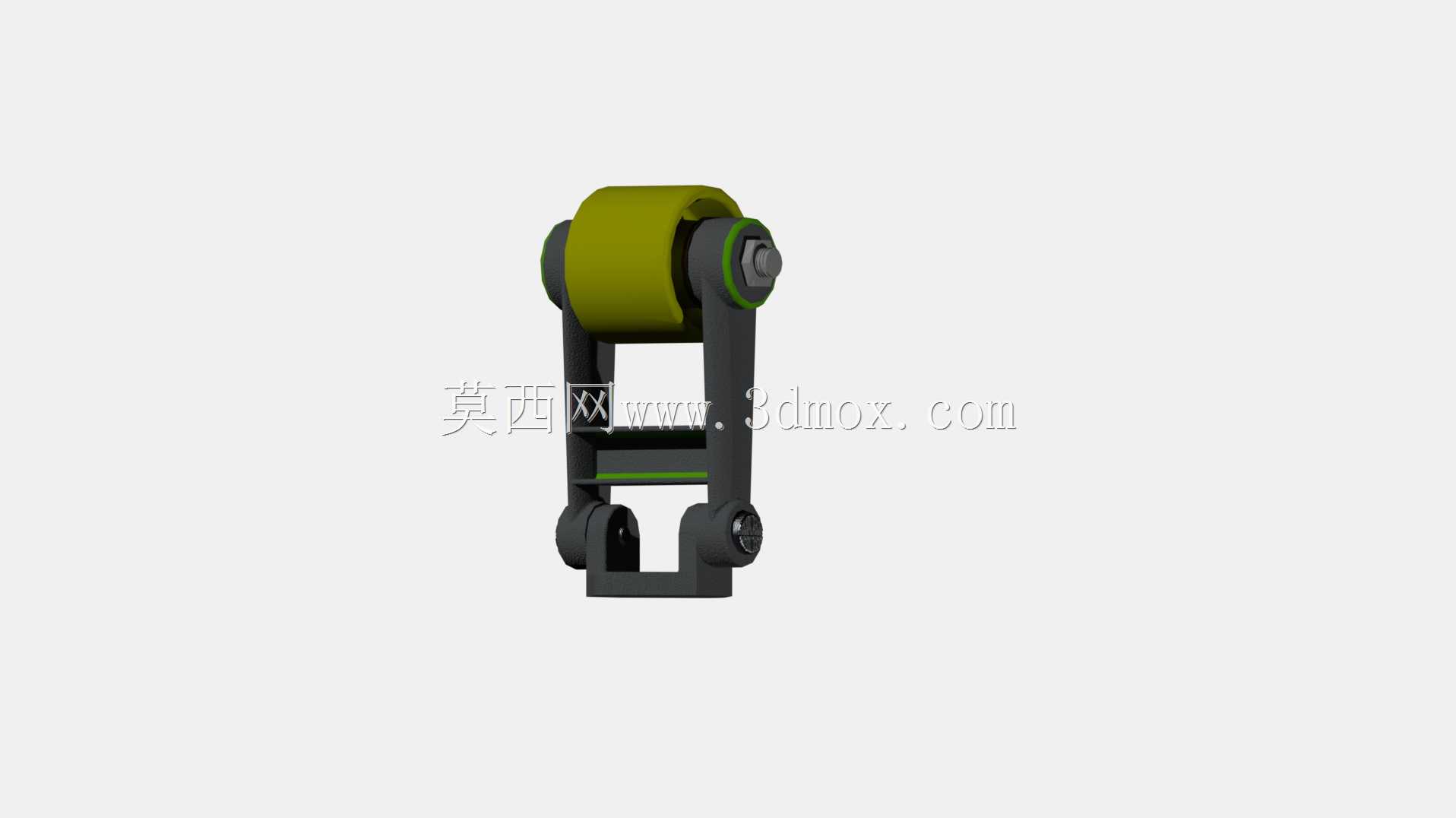

　　从结构功能特性来看，该构件采用摆臂式结构设计，主体支撑臂采用双侧板铆接/螺栓紧固的框架结构，相比单臂式结构抗侧向偏移能力更强，能避免张紧轮在运行过程中出现偏摆导致皮带侧边异常磨损。端部的张紧滚轮采用包胶结构设计，滚轮外层的非金属覆层能有效降低与皮带接触时的刚性冲击，减少运行过程中的振动与噪音，同时增大接触摩擦力，避免张紧轮与皮带之间出现打滑蹭伤皮带的问题。滚轮内部集成了免维护滚动轴承，转动阻尼小，长期运行无需额外加注润滑脂，适配多粉尘、少维护的工业现场工况。摆臂的下端设置有铰接安装孔，使用时通过铰接销轴将构件固定在设备机架的预设安装位上，摆臂可绕铰接轴做一定角度的摆动，摆臂中段预留有张紧力调节的连接位，可通过连接调节螺栓、拉伸弹簧或是配重块，为摆臂提供朝向皮带侧的压紧力，实现张紧力的灵活调整，适配不同中心距、不同型号三角带、平皮带的张紧需求。

　　从设计思路层面拆解，整套结构在建模阶段就充分考虑了加工工艺性与装配便利性：双侧支撑臂的板材轮廓采用冲压成型工艺即可加工，无需复杂的铣削工序，加工成本低，适合批量生产；滚轮与支撑臂之间采用销轴定位，轴端设置卡簧槽，用轴用挡圈即可实现轴向限位，装配时无需额外做焊接或是过盈压装，普通一线装配人员借助基础卡簧钳即可完成组装，后期维护更换滚轮时也能快速拆解，无需将整个构件从机架上完全拆除。结构设计时特意做了等强度优化，支撑臂上的受力薄弱位置做了圆弧过渡，避免应力集中导致长期受交变载荷出现臂体断裂，同时在非受力区域做了减重挖空处理，在不降低结构强度的前提下减少构件整体重量，降低铰接点的承载负荷。

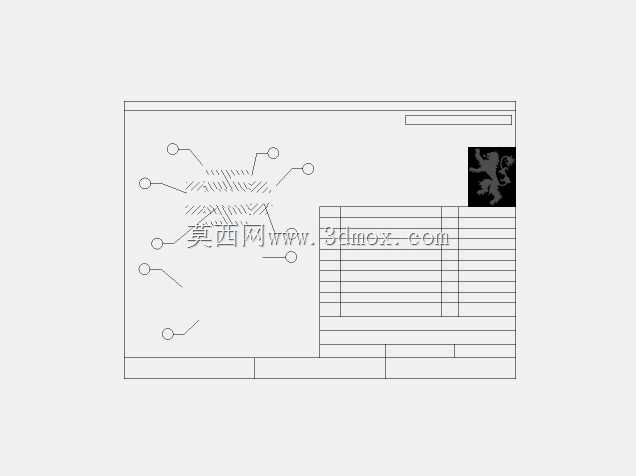

　　关于安装边界与尺寸适配，该构件的铰接安装孔为标准通孔尺寸，适配行业内通用的铰接销轴直径，安装时需要注意预留摆臂的摆动空间，摆臂从完全松弛到最大张紧位置的摆动角度范围内，不能与周边的机架结构、传动部件产生运动干涉。张紧滚轮的轮面宽度适配常规宽度的工业传动皮带，安装时需要保证滚轮的中心平面与皮带轮的中心平面重合，偏差控制在允许范围内，否则会导致皮带运行时出现跑偏、侧边磨损加剧的问题。张紧力的调节需要匹配对应型号皮带的推荐张紧力范围，不能一味调大压紧力，否则会大幅增加皮带的拉伸负荷，同时让滚轮内部轴承承受过大径向力，缩短轴承与皮带的使用寿命。在安装位置选择上，这类张紧构件优先布置在皮带的松边内侧，让皮带只受单向弯曲，减少皮带的交变弯曲应力，如果现场安装空间受限必须布置在松边外侧时，需要适当调小张紧力，避免皮带反向弯曲导致寿命折损。整套结构没有复杂的异形曲面，所有配合尺寸都采用基孔制配合公差，建模时所有零件的正交视图、装配配合关系都做了完整定义，能直接导出工程图用于生产加工，也能直接导入虚拟装配环境做整机的运动干涉校验，提前排查安装时可能出现的空间冲突问题。
