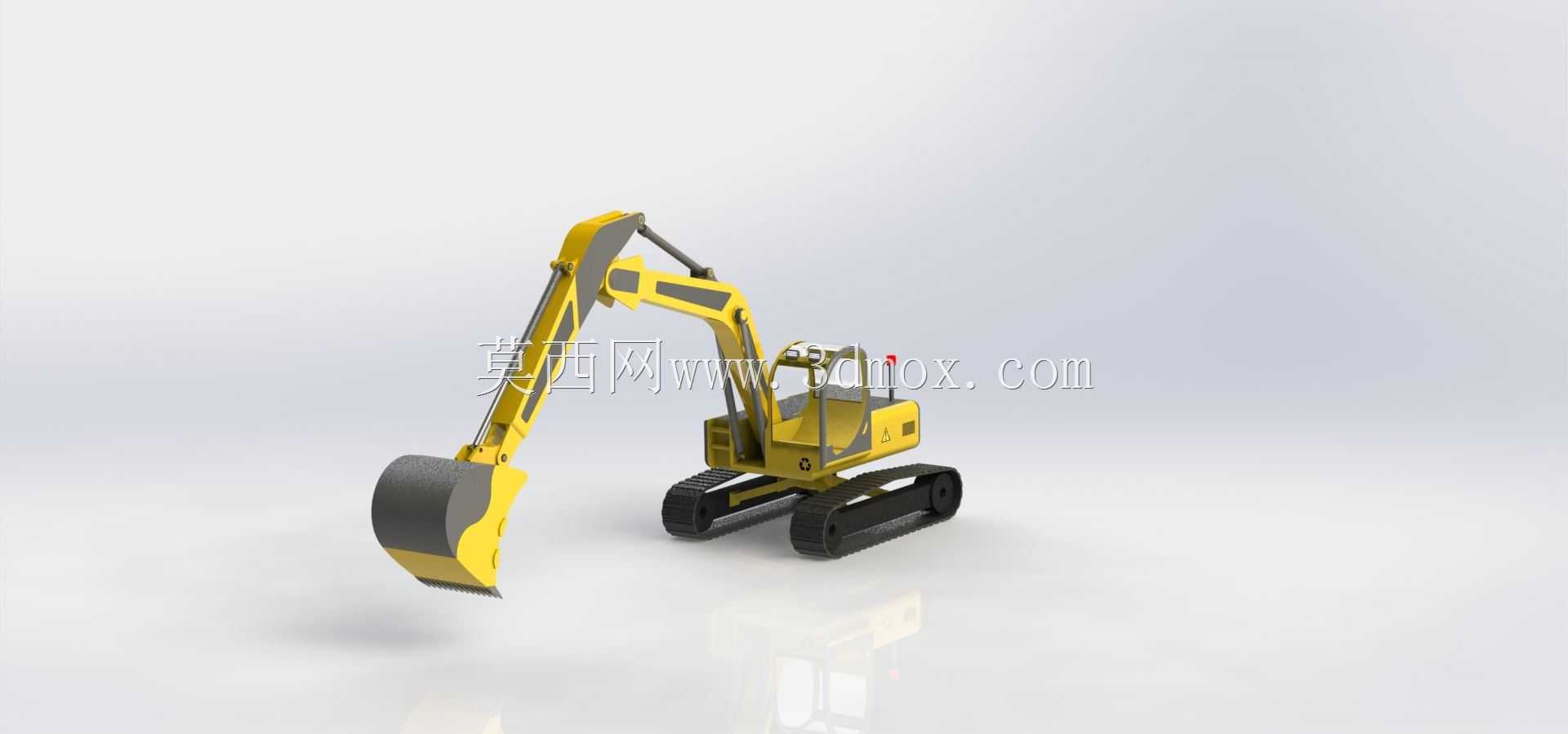

履带式液压挖掘机整机三维结构设计

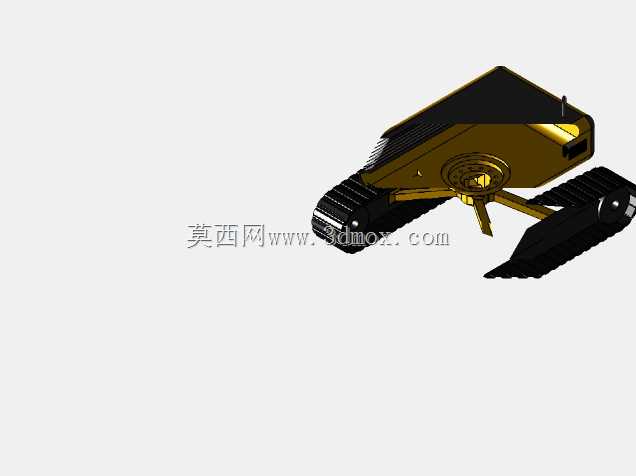

　　履带式挖掘机作为土方工程领域的核心作业装备，广泛应用于建筑基坑开挖、市政管线铺设、矿山剥离作业、农田水利改造、灾后废墟清理等多类工程场景，其作业适配性强，可通过更换属具完成破碎、抓取、平整、吊装等多元作业任务，是工程现场通用性极强的移动作业设备。本次三维结构设计围绕中小型通用履带挖掘机展开，整体布局采用常规的上部回转平台、下部行走底盘、前端工作装置三大模块划分，各模块间的连接边界、运动干涉区间在建模阶段做了完整的校核。下部行走机构采用钢制履带板搭配四轮一带结构，驱动轮布置在行走架后侧，引导轮在前侧张紧履带，支重轮沿履带架下侧均匀排布，托链轮承托上侧履带避免下垂，行走架采用箱型焊接结构，预留了回转支承的安装法兰面，底盘轨距、

　　履带接地长度的参数设定充分考虑了整机作业稳定性，在最大挖掘半径工况下的抗倾覆余量满足常规工程使用要求，同时履带的宽度参数兼顾了松软地面的通过性，避免接地比压过大导致陷机问题。上部回转平台采用整体式焊接车架，左侧布置驾驶室，右侧预留动力舱、液压油箱、燃油箱的安装空间，平台中心设置回转支承连接座，回转马达与减速机构的安装位做了精准定位，可实现360度全回转作业，平台尾部的配重轮廓做了圆弧过渡处理，控制回转半径适配狭窄场地作业需求，驾驶室的视野范围在建模时做了模拟验证，前窗可覆盖挖掘作业全区间的视野，侧窗可观察履带行走周边环境，避免作业盲区。前端工作装置采用反铲式结构，由动臂、斗杆、铲斗以及对应的三组液压油缸组成，动臂采用弯板箱型结构，

　　兼顾强度与作业高度覆盖范围，斗杆为直型箱型结构，与动臂、铲斗的铰接点位置经过运动学仿真验证，可实现最大挖掘深度、最大卸载高度的参数匹配，铲斗采用耐磨钢板焊接结构，斗齿座的安装位预留了更换空间，侧刃、加强筋的布置充分考虑挖掘作业时的受力分布，避免应力集中导致结构开裂。各铰接点的销轴、轴套安装边界在模型中做了完整还原，液压油缸的行程参数与工作装置的运动极限做了匹配，避免油缸伸出行程超限导致结构碰撞，同时液压管路的排布路径沿动臂、斗杆的内侧布置，预留了管夹安装位，避免作业过程中管路与结构件发生摩擦破损。建模过程中对各运动副的运动范围做了干涉检查，在动臂举升、斗杆收放、铲斗翻转的全行程内，各结构件之间无硬干涉，

　　液压油缸与周边结构的安全间隙满足工程实际要求，同时整机的重心位置在空载、满载铲斗两种工况下做了模拟核算，确保行走、回转、挖掘作业时的整机稳定性。该三维模型完整还原了中小型履带挖掘机的整机结构细节，各部件的安装接口、连接尺寸均参考通用工程机型的实际参数设定，可作为结构优化、作业仿真、属具适配设计的基础模型使用，也可用于新入行的机械设计人员熟悉工程机械的结构组成、运动逻辑，理解各部件在整机作业过程中的功能定位与受力特点。
