挖掘机铲斗作业端总成结构设计

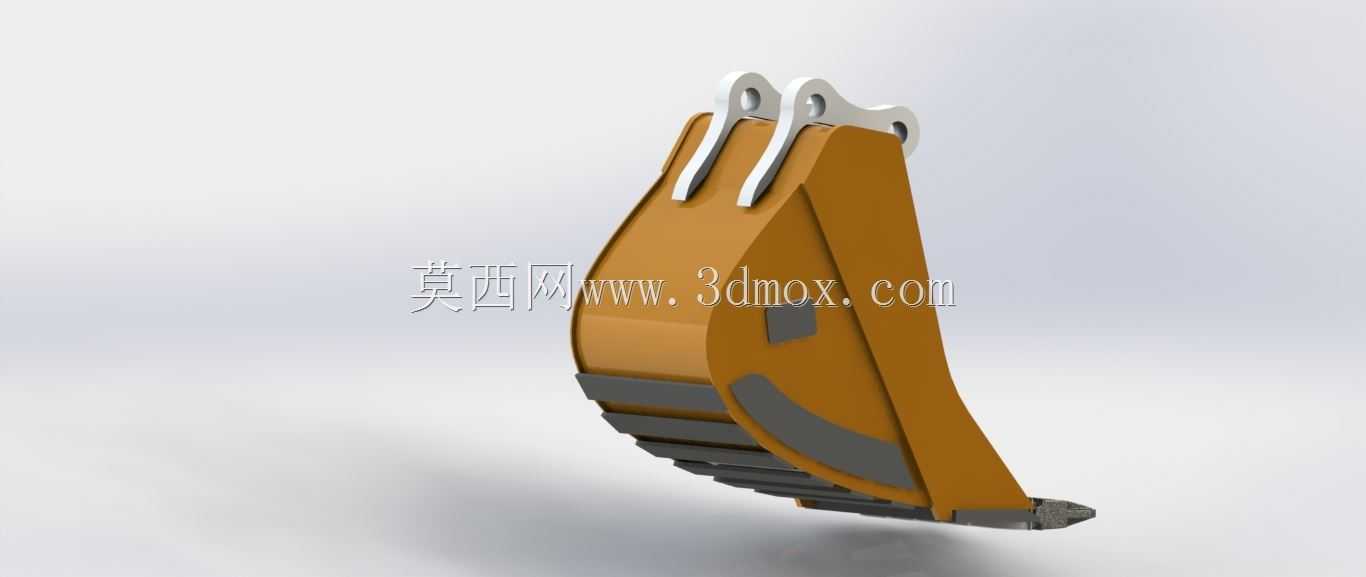

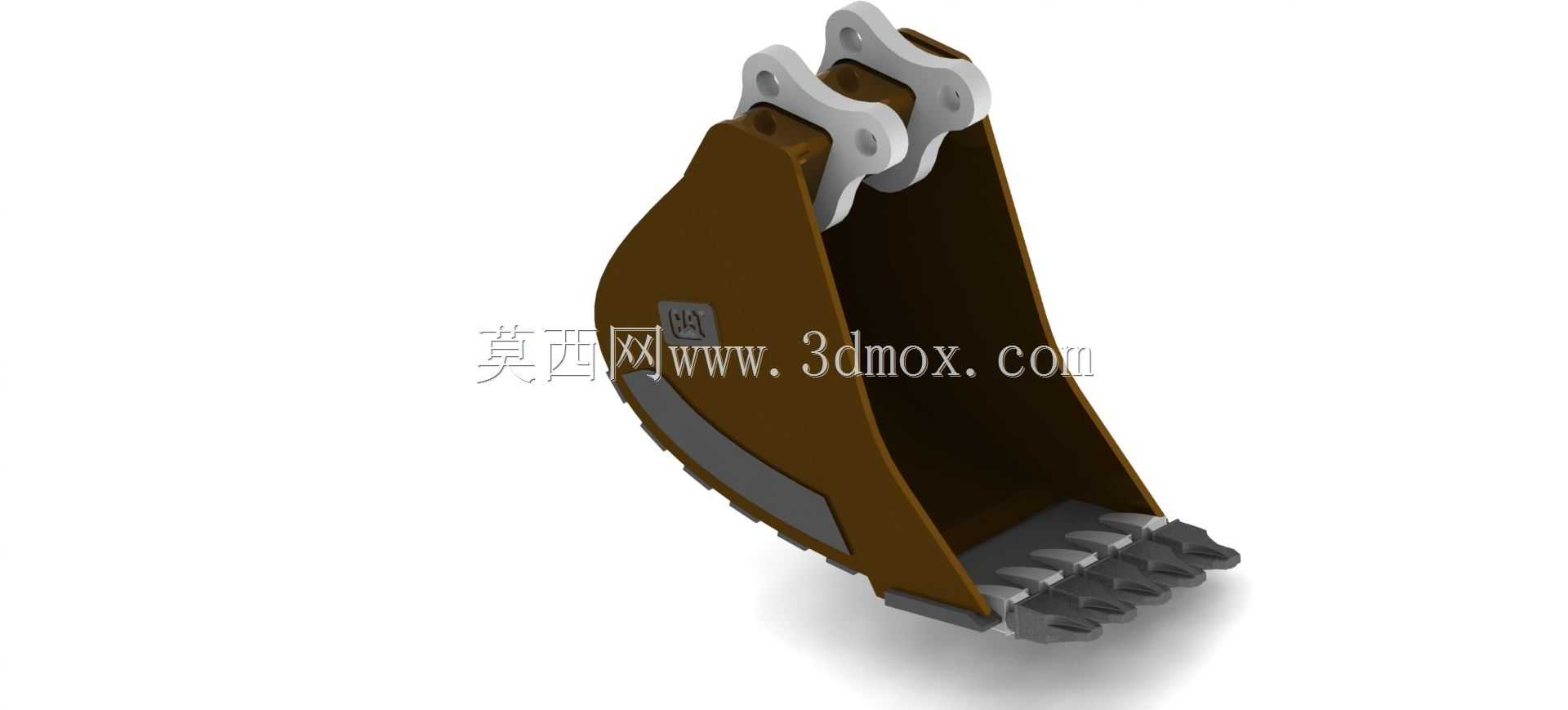

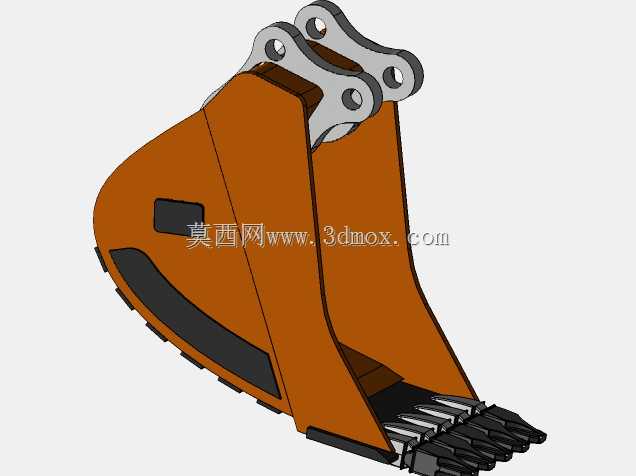

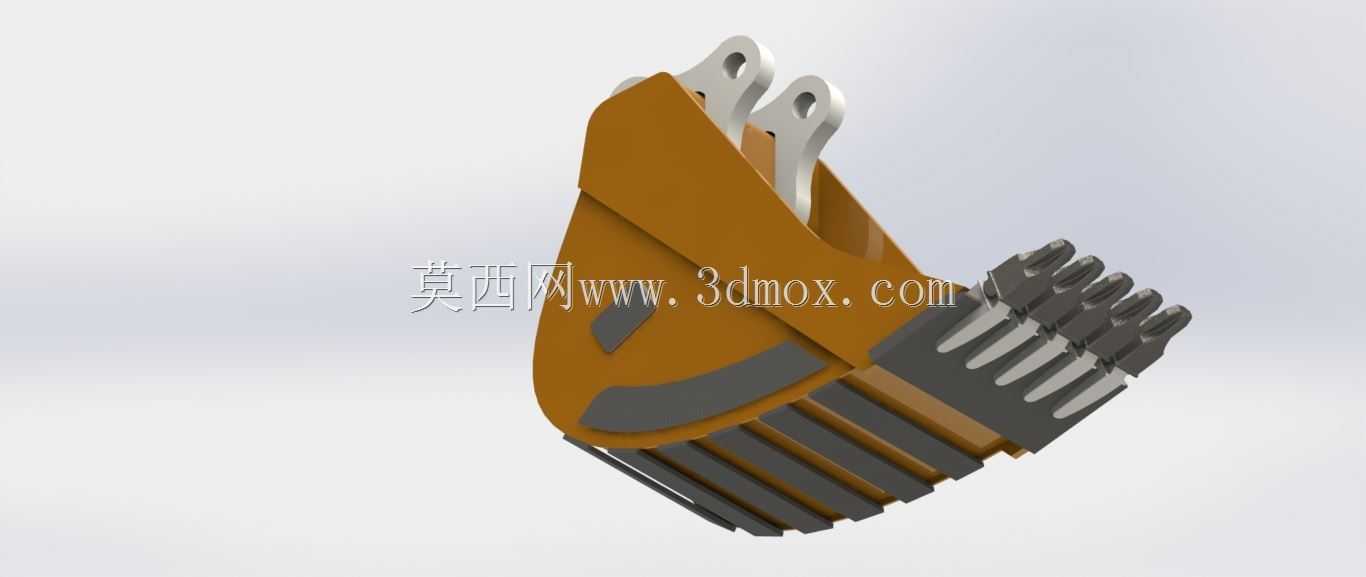

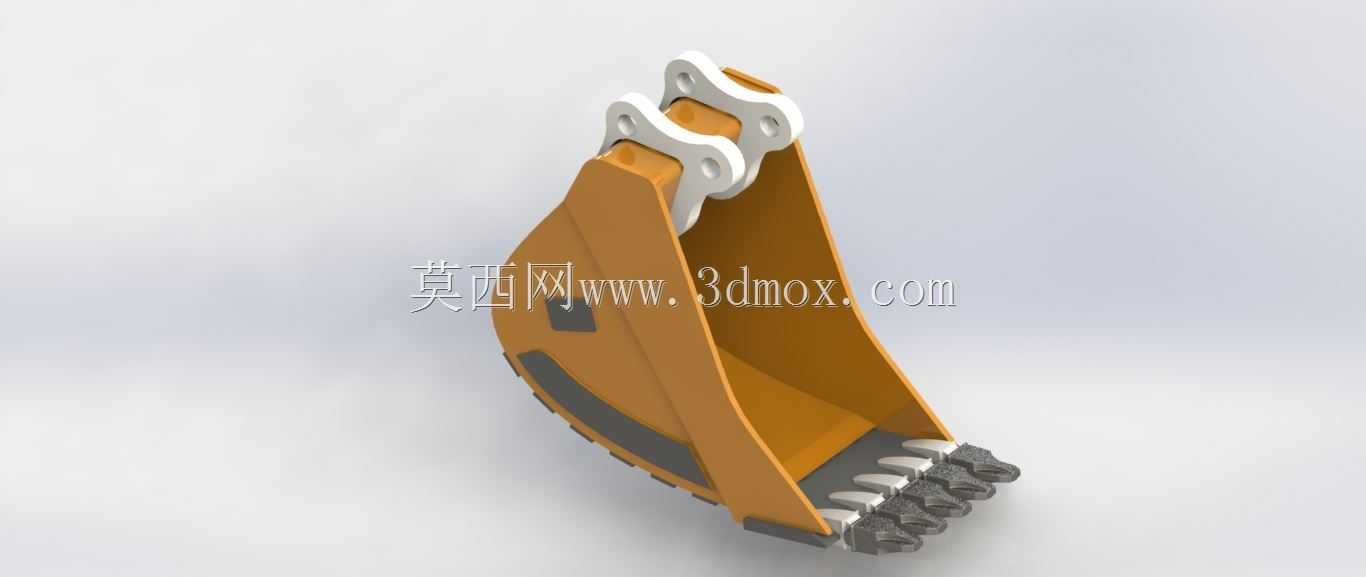

　　作为土方与矿山作业里直接接触物料的核心执行部件，铲斗的结构合理性直接决定整机作业效率与易损件更换周期，这套总成结构覆盖了从铰接连接到切削作业的完整功能模块，可直接适配中小型履带式挖掘机的斗杆安装接口。日常作业场景里，不管是基坑开挖的原状土剥离、散状砂石的铲装转运，还是轻度风化岩的表层剥离作业，这套铲斗结构都能匹配对应工况的受力需求，不会出现局部应力集中导致的焊缝开裂问题。从结构功能划分来看，总成分为上部铰接连接段、中部容料腔体、下部切削耐磨段三个核心部分：上部的双组铰接耳板采用对称布局，耳板孔位的同轴度公差控制在0.1mm以内，可直接与斗杆前端的销轴、连杆机构匹配，安装时无需额外补加工即可完成装配，

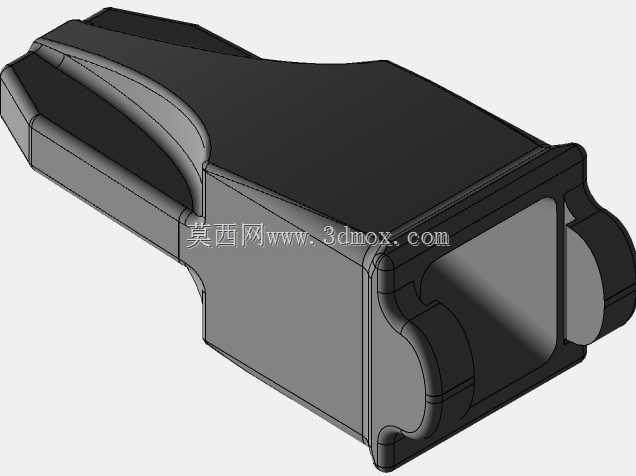

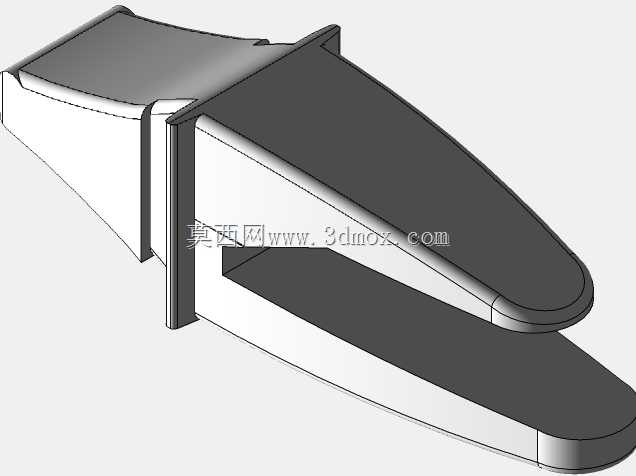

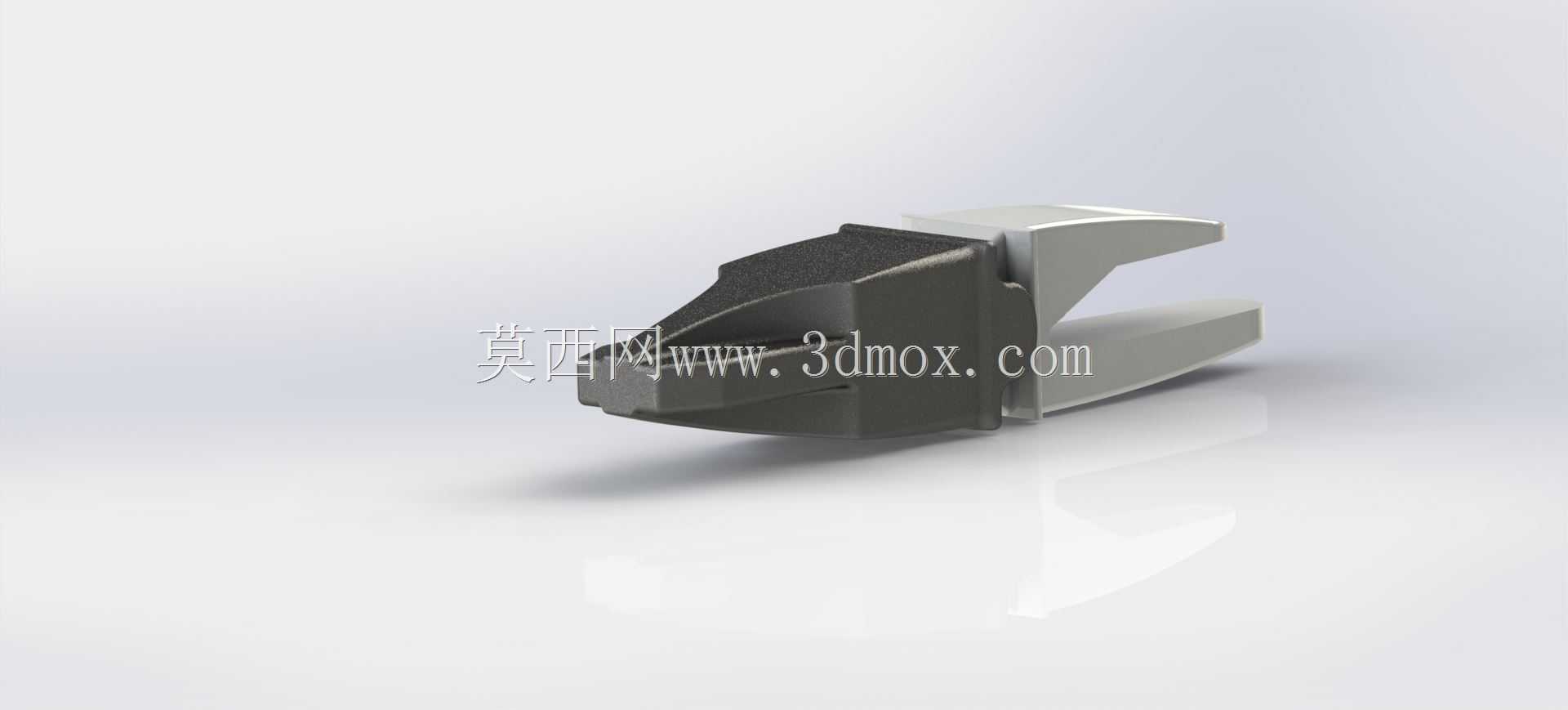

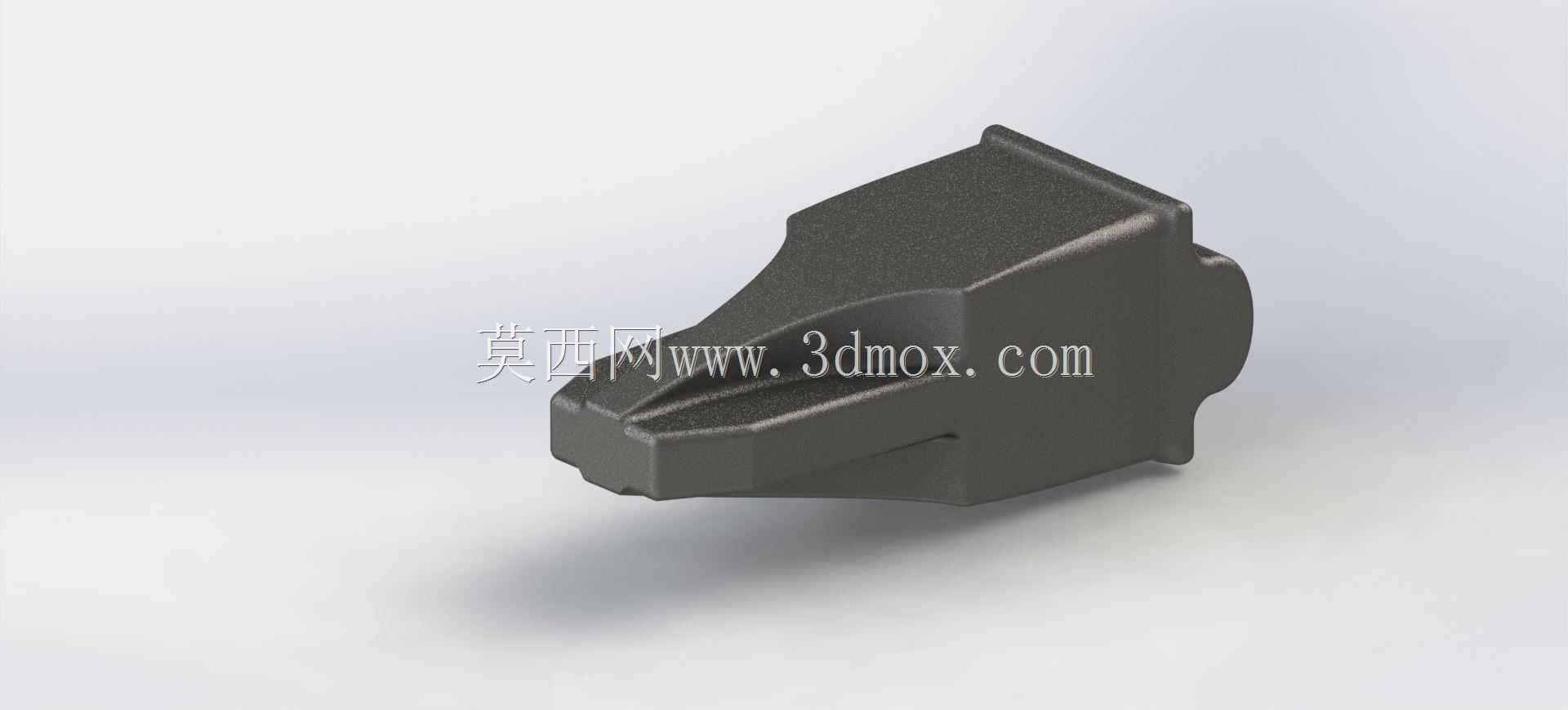

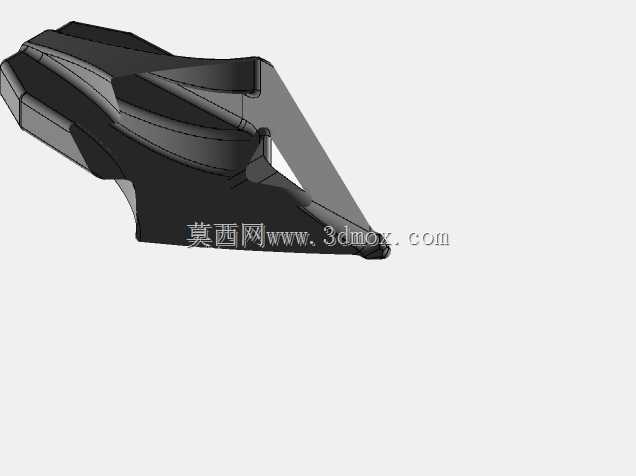

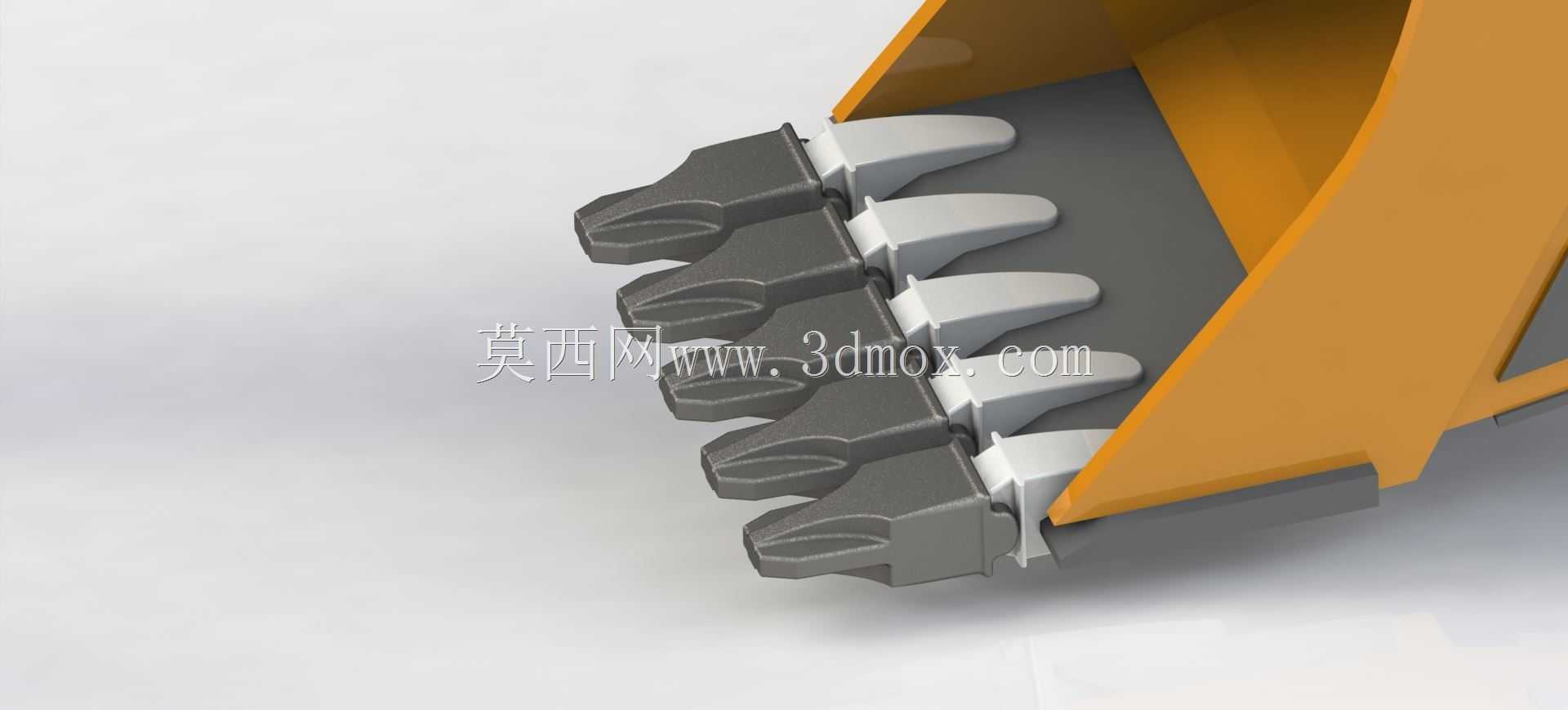

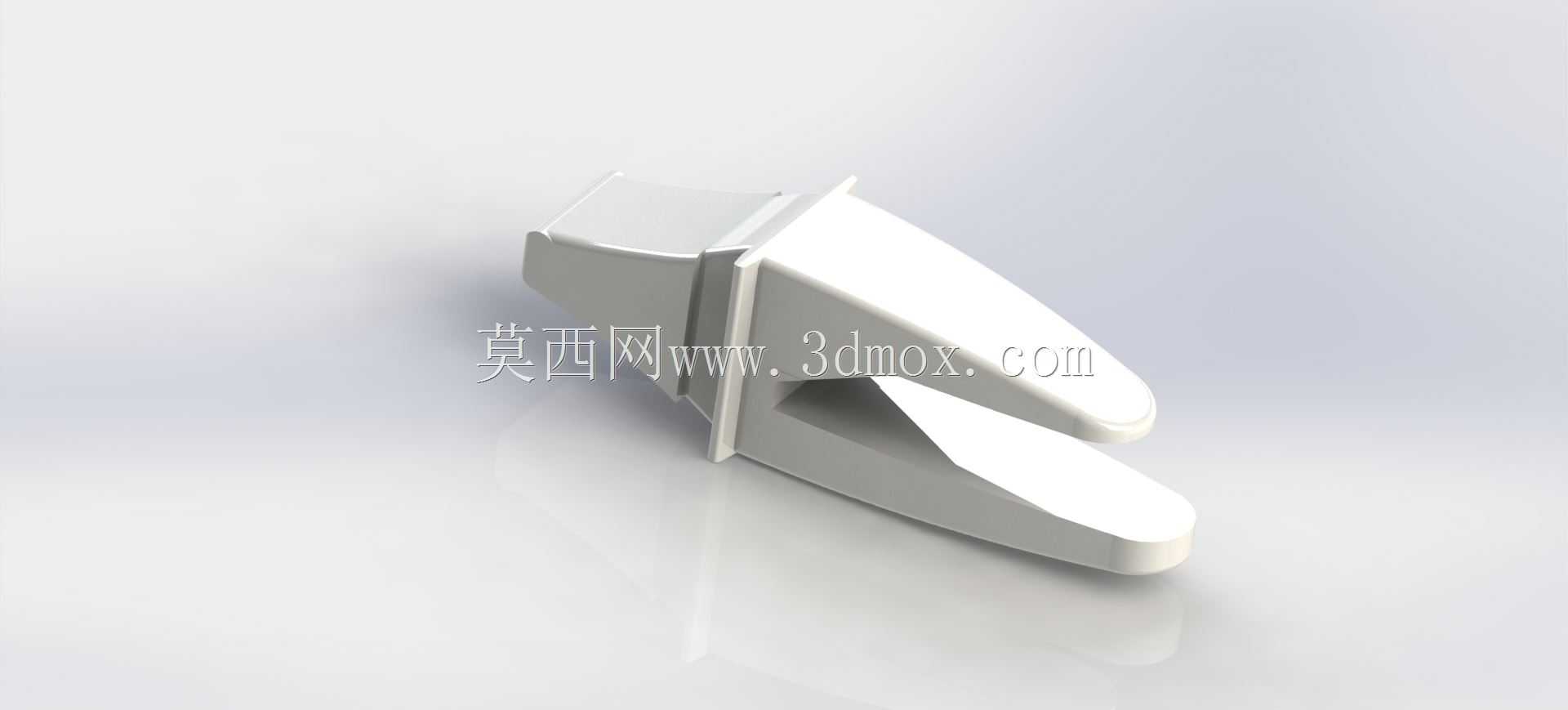

　　铰接位置预留了润滑脂加注的通道空间，避免作业过程中泥沙进入铰接面造成异常磨损；中部容料腔体的曲面弧度经过优化，物料在铲入过程中可顺着弧面自然滑入腔体内部，不会出现物料卡滞在腔体拐角的问题，腔体侧壁的加厚区域对应物料摩擦最频繁的位置，厚度比非摩擦区高出40%，可有效延长腔体的耐磨寿命；下部切削段分为主切削刃与侧切削刃两部分，主切削刃上预留了斗齿的安装卡槽，斗齿采用插拔式固定结构，磨损后可单独更换单个斗齿，无需整体更换切削刃板，侧切削刃向外延伸出腔体侧壁5mm，可避免作业过程中侧壁直接与岩壁、硬土摩擦，保护腔体主体结构不受磨损。设计过程中优先考虑了作业受力的传递路径：铲入物料时的反作用力从斗齿、切削刃位置传入，

　　顺着腔体侧壁的加强筋直接传递到上部铰接耳板位置，力的传递路径没有出现直角转折区域，避免了应力集中点的出现，腔体内部的加强筋布局顺着物料流动方向布置，不会阻碍物料的滑入与卸出，同时能提升腔体整体的抗变形能力，即使在偏载作业（比如单侧斗齿先接触硬岩面）的情况下，加强筋也能将局部受力分散到整个腔体结构上，不会出现单侧耳板变形或者侧壁撕裂的问题。安装边界方面，上部两组铰接耳板的孔间距、耳板厚度都匹配常规中小型挖掘机的斗杆连接尺寸，铲斗的最大开口宽度、挖掘半径对应的斗容参数适配10-15吨级挖掘机的作业参数，不会出现斗容过大导致整机倾翻力矩超标、或者斗容过小无法发挥整机挖掘力的问题；铲斗收拢状态下与斗杆、连杆的运动间隙预留充足，

　　全行程动作过程中不会出现结构干涉，即使在最大挖掘深度位置，铲斗的翻转角度也能满足卸净物料的需求，不会出现粘料残留的问题。针对不同作业场景的适配性，这套结构也预留了改装空间：如果是用于重度矿山作业，可在腔体侧壁、底部额外焊接耐磨衬板，铰接耳板位置可加装耐磨衬套提升重载下的使用寿命；如果是用于松散土方、市政绿化作业，可更换为斗齿间距更宽的轻型切削组件，降低铲入过程中的阻力，提升作业效率。日常维护层面，所有易磨损位置都采用可拆卸式设计，斗齿、侧刃板、铰接衬套都可单独更换，无需对主体结构进行切割焊接，降低现场维护的成本与时间，铰接位置的润滑点布局在便于操作的外侧，作业人员可在地面完成日常润滑保养，无需攀爬至斗杆位置操作。从建模逻辑来看，所有零件的装配关系都完全还原实际装配工艺，单个零件的建模都保留了加工所需的倒角、退刀槽、焊缝预留位置，不存在无法加工的理想化结构，装配体的干涉检查覆盖全动作行程，确保每个运动位置都没有零件碰撞问题，不管是用于结构受力仿真分析，还是用于加工出图、作业模拟，都能直接复用模型的结构参数，无需重新调整装配关系。
