窄通道作业迷你电动叉车三维结构

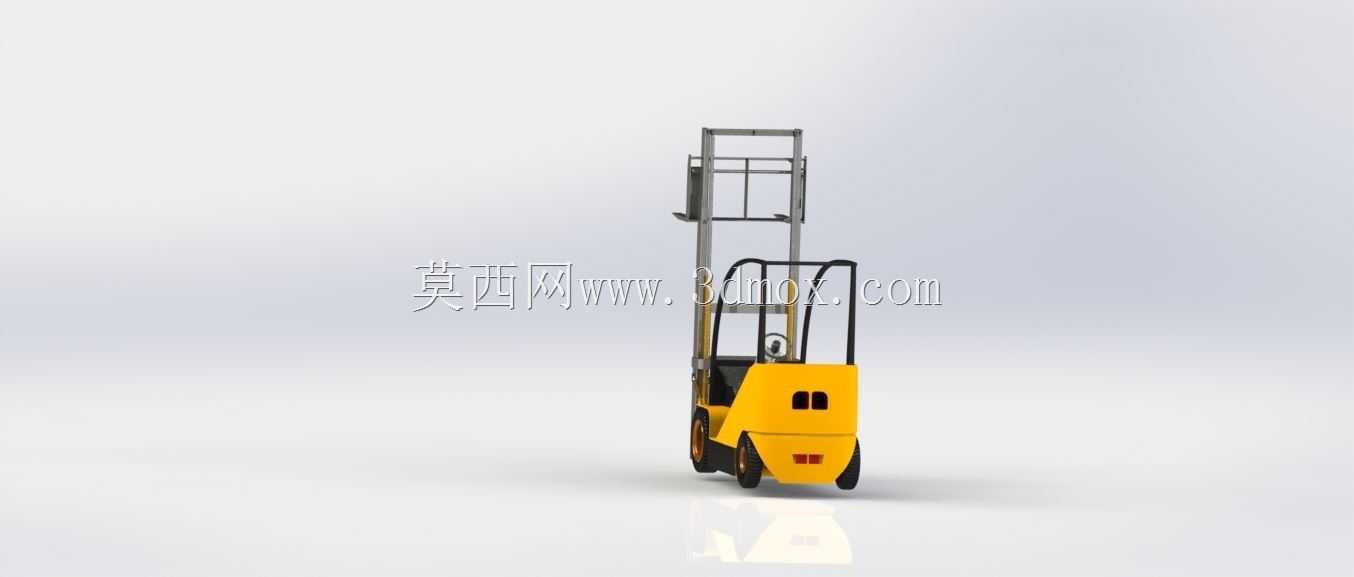

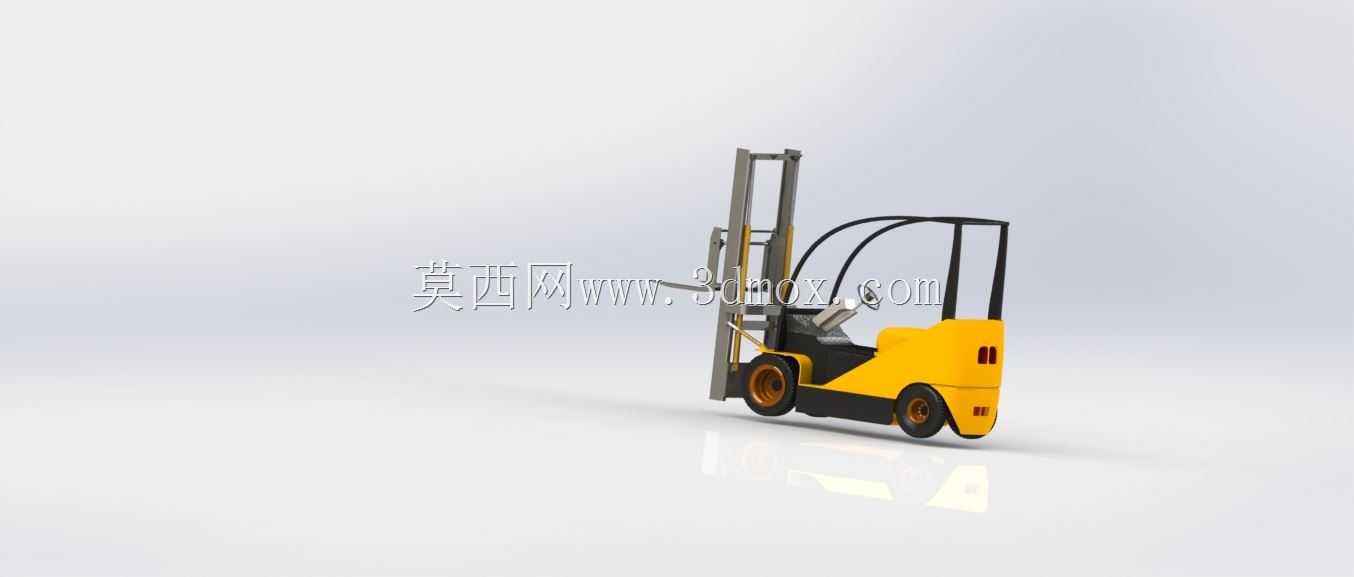

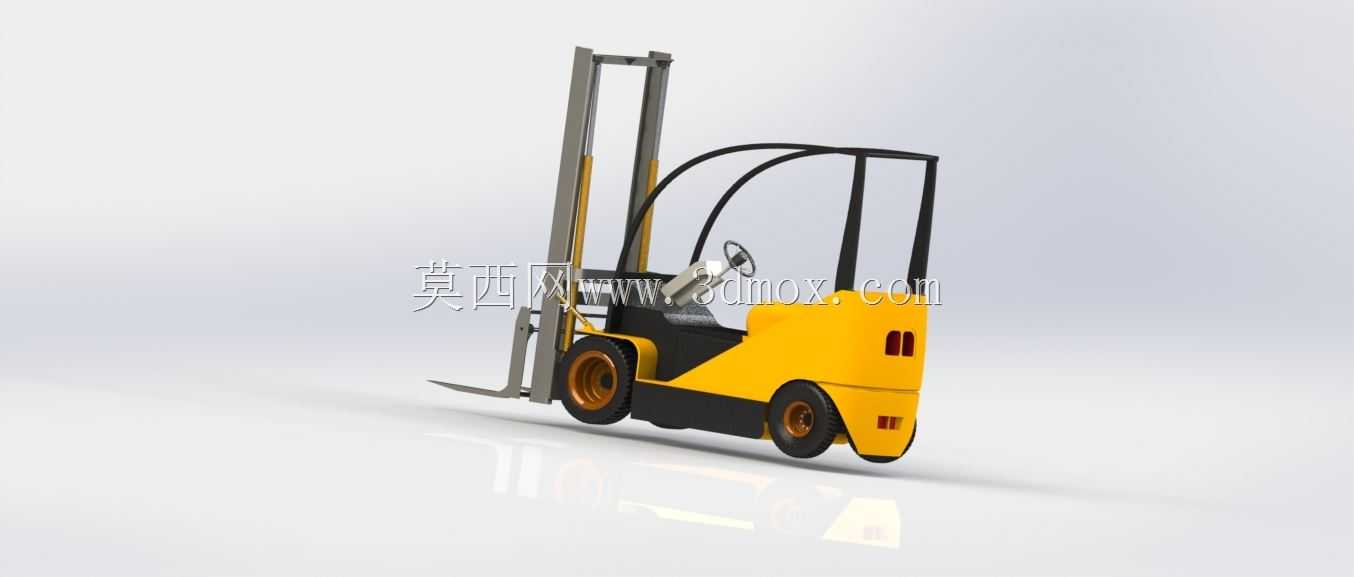

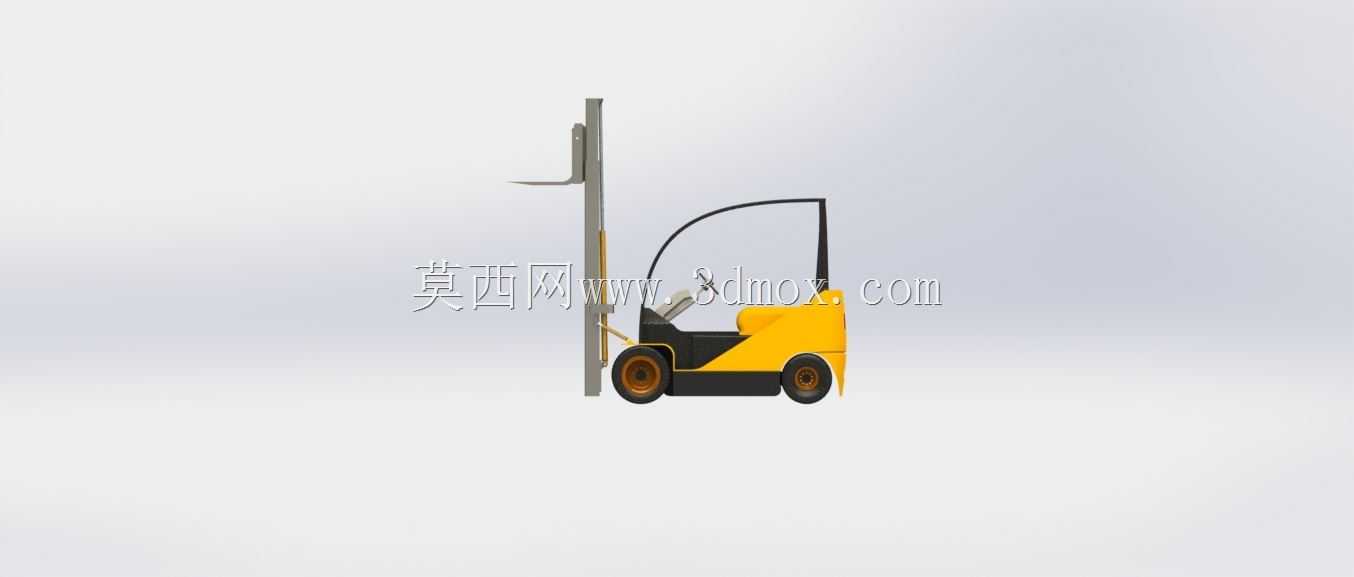

这款迷你叉车的三维结构设计，核心瞄准小型仓储、窄通道作业场景的搬运需求，区别于常规大吨位叉车的尺寸冗余，整体轮廓控制在适配1.2米宽度通道的通行边界，转弯半径压缩至1.1米以内，能够在传统叉车无法进入的狭小货架区间、车间边角区域完成托盘货物的举升与转运作业。从功能配置来看，整车采用三轮承载布局，单后轮负责转向，双前轮配合门架承载载荷，额定举升重量适配1吨以内的轻型货物，举升高度覆盖常规仓储货架的三层存储位，能够满足小型零部件仓、电商前置仓、机加工车间边角料转运、线边物料补给等场景的使用需求。设计过程中优先考虑了作业视野的优化，门架采用双立柱窄边结构，护顶架采用弧形弯管成型，既保留了必要的防坠防护强度，又尽可能减少了驾驶员前方与侧方的视野遮挡，避免窄通道作业时的剐蹭风险。动力单元采用后置布局，将电池组与配重集成在车体尾部，无需额外增加厚重的铸铁配重块，既压缩了整车长度，又平衡了满载举升时的前后轴荷，避免前倾失稳。车体侧面预留了电池快换舱口，能够在多班次连续作业时快速更换补能，无需长时间等待充电。转向系统采用小转角比设计，配合小直径方向盘，操作力控制在成年操作人员单手可轻松转动的范围，降低长时间作业的疲劳感。货叉采用标准挂钩式安装结构，可根据不同托盘规格调整叉距，也可快速更换属具完成纸卷、箱装货物的特殊搬运需求。行走轮采用实心橡胶胎，适配车间环氧地坪、水泥地面等多种场内路面，不会留下胎印，同时具备足够的承载强度。制动系统集成了行车制动与驻车制动，驻车制动采用手柄式机械结构，在坡道临时停车时能够可靠锁止，避免溜车风险。整车的液压管路全部沿门架立柱内侧走线，外侧加装防护槽，避免作业过程中货物剐蹭损坏油管，液压泵站采用低噪音齿轮泵，作业时的噪音控制在适合室内作业的区间，不会对车间工作环境造成过大的噪音干扰。操作踏板采用悬吊式布置，下方预留足够的脚部活动空间，避免长时间驾驶时的腿部局促感，座椅采用可前后调节的简易减震结构，适配不同身高的操作人员使用。
