150毫米量程卡钳防护收纳外壳结构

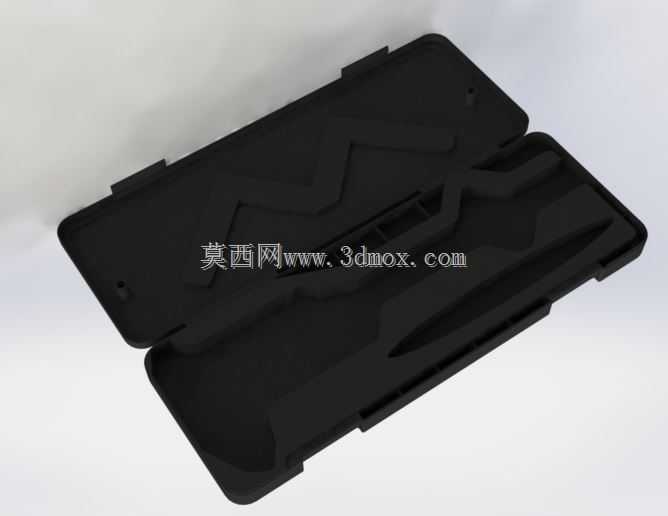

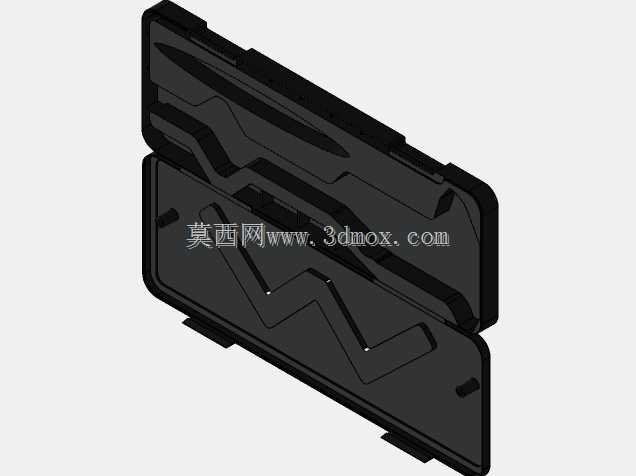

　　在机加工车间的日常量具管理场景中，150毫米量程的机械式卡钳是一线操作工人使用频率最高的长度测量器具，这类量具的测量爪、刻度面以及内部传动结构都十分精密，一旦在存放、转运过程中发生磕碰、挤压，很容易出现测量爪变形、刻度磨损、传动卡滞的问题，直接导致测量精度失准，影响工件尺寸检验的可靠性，因此配套的防护收纳外壳是这类量具不可或缺的配套部件。这款卡钳外壳采用上下对合的翻盖式结构设计，整体轮廓完全贴合150毫米量程卡钳的外部形态，内部型腔做了随形的仿形限位设计，能够将卡钳的尺身、测量爪、锁紧装置完全嵌合在型腔内部，避免量具在壳体内发生窜动，哪怕是将收纳好的卡钳放在工具包内随工人在不同工位间转运，也不会因为晃动、挤压造成量具部件损伤。

　　从结构设计的角度来看，外壳的合模面做了错位止口设计，上下盖扣合后能够形成完整的密封防护边界，有效阻挡车间内的切削液飞溅、金属碎屑、灰尘进入壳体内部，避免这些杂质附着在卡钳的刻度面和传动缝隙中，减少日常维护清理的工作量。壳体外侧设置了多道一体化成型的加强筋结构，沿着壳体的长边、短边以及转角位置分布，在不额外增加壳体壁厚的前提下大幅提升了整体的结构强度，即便是壳体从工作台高度意外跌落，也不会出现开裂、变形的问题，能够持续为内部的卡钳提供可靠防护。外壳的开合位置做了嵌入式的卡扣结构，扣合后有清晰的到位反馈，不会因为日常的晃动出现意外脱开的情况，同时卡扣的按压力度经过适配，操作人员单手就可以完成开合操作，拿取量具的过程十分顺畅。

　　壳体的内部型腔除了容纳卡钳本体的主腔体之外，还预留了小型附件的存放槽位，可以放置卡尺日常校准用的小量块、清洁用的无尘擦布等配套小物件，让整套测量工具的收纳更加规整。在尺寸边界的设计上，这款外壳的整体长度控制在170毫米以内，宽度控制在70毫米，闭合后的整体厚度不超过35毫米，整体体积小巧，既可以单独放在工作服的大口袋中携带，也可以和其他小型工具一起放入工具格内，不会占用过多的工位存放空间。外壳的转角位置全部做了圆弧过渡处理，没有尖锐的棱角，避免在携带过程中剐蹭操作人员的衣物或者皮肤，同时圆弧过渡的结构也能够提升壳体转角位置的抗冲击能力，减少跌落时的应力集中问题。从实际使用的适配性来看，这款外壳不仅可以适配常规的机械式游标卡尺，

　　同尺寸量程的数显卡尺也可以放入其中使用，型腔内部的避让空间足够容纳数显卡尺的显示屏和电池仓位置，不需要针对不同类型的150毫米卡钳单独开发外壳，具备较好的通用适配性。在日常的量具管理工作中，这类防护外壳能够有效延长卡钳的使用寿命，减少因为量具损坏带来的采购成本，同时规整的收纳方式也能够帮助车间养成良好的工具管理习惯，避免出现量具随意摆放、随处丢弃的问题，在质检工位、机加工工位、装配工位都有很高的实用价值。设计过程中针对壳体的壁厚做了均匀化处理，整体壁厚保持在2毫米左右，既满足注塑成型的工艺要求，避免出现缩痕、填充不满的成型缺陷，也能够控制壳体的整体重量，装满量具后的整体重量不会给操作人员带来额外的携带负担。壳体表面做了细微的磨砂纹理处理，不仅能够提升手持时的摩擦力，避免手滑掉落，也能够减少日常使用中划痕的产生，长期使用后依然能够保持较好的外观状态。
