三爪式轴承拆卸拉拔工具结构设计

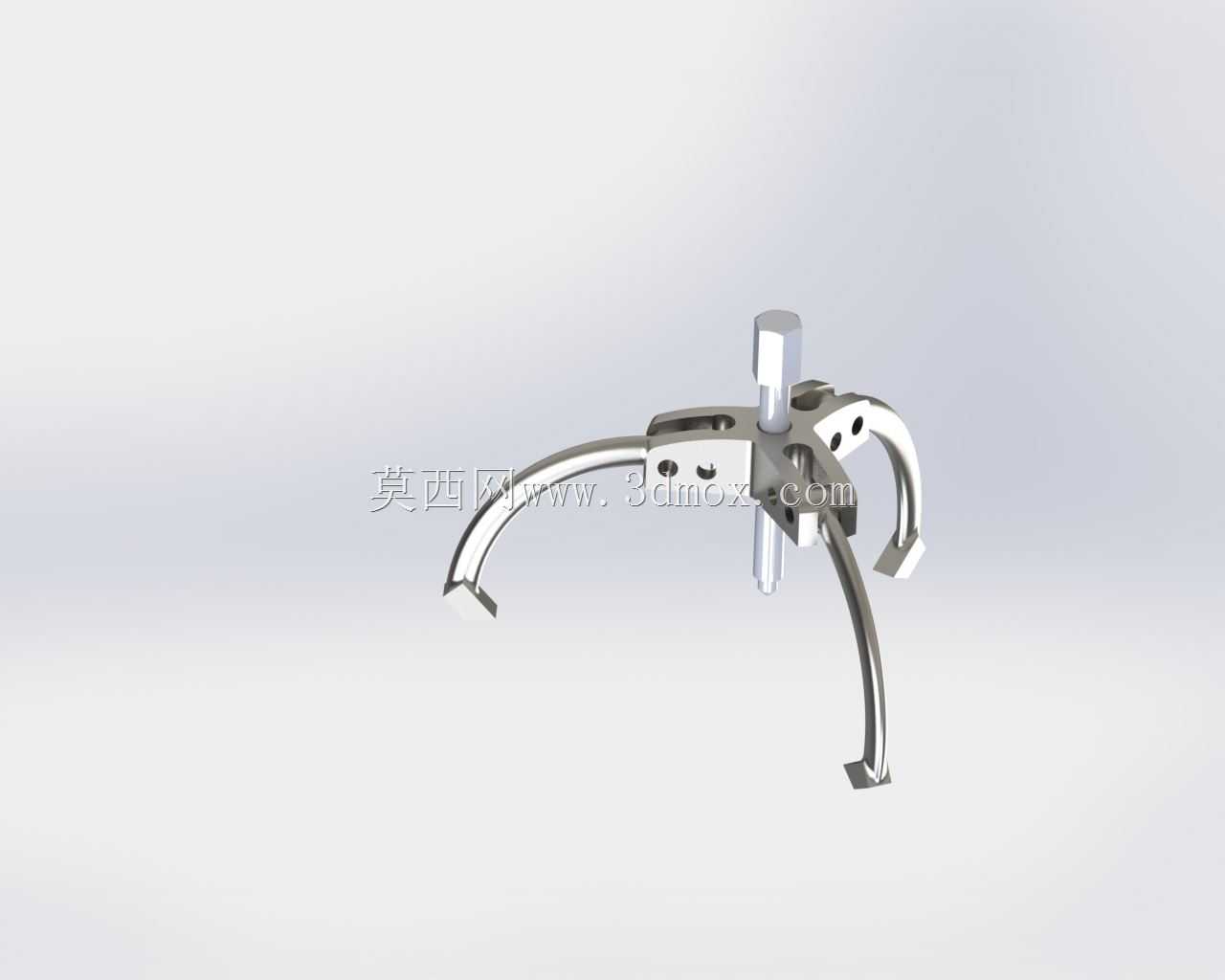

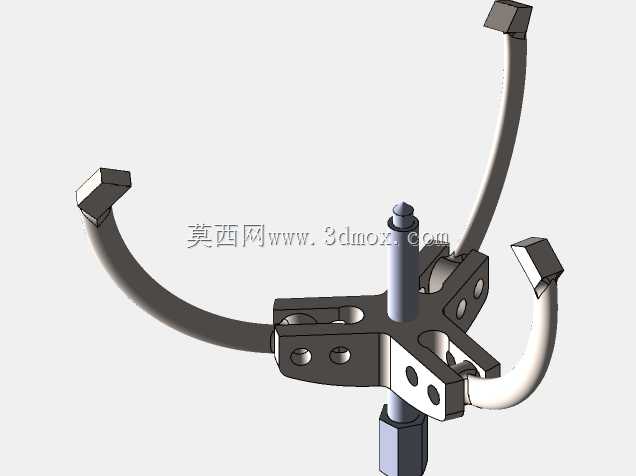

　　在工业设备运维、机械装配检修场景中，过盈配合轴承的拆卸一直是一线维修人员高频面对的作业环节，直接敲击、撬别轴承外圈的操作不仅容易损伤轴承配合面、造成轴端变形，还可能带来作业安全隐患，三爪式轴承拉拔器正是针对这类作业需求设计的手动拆卸工装。这款拉拔器采用三爪均布的环抱式结构设计，作业时三个勾爪可同步卡入轴承外圈的下端面，中心位置的顶杆垂直对准待拆卸轴的轴心端面，通过旋转顶杆上端的施力部，将螺旋进给的轴向推力转化为勾爪对轴承的轴向拉拔力，平稳将过盈配合的轴承从轴位上拉出，全程受力均匀沿轴向分布，不会对轴件、轴承本体造成偏载损伤。从结构设计逻辑来看，三个勾爪采用铰接式连接结构，可沿铰接点在一定范围内摆动调整开合角度，

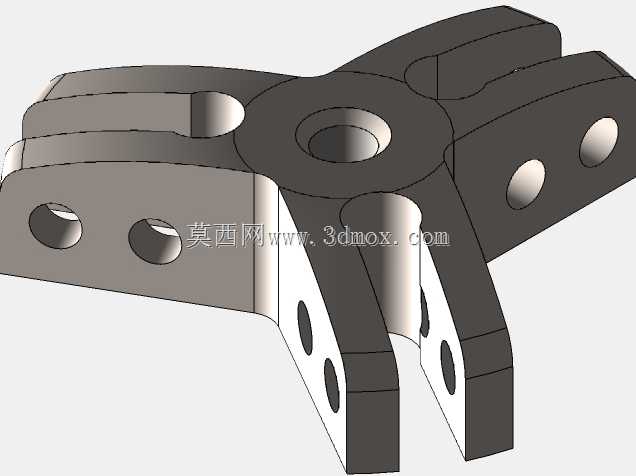

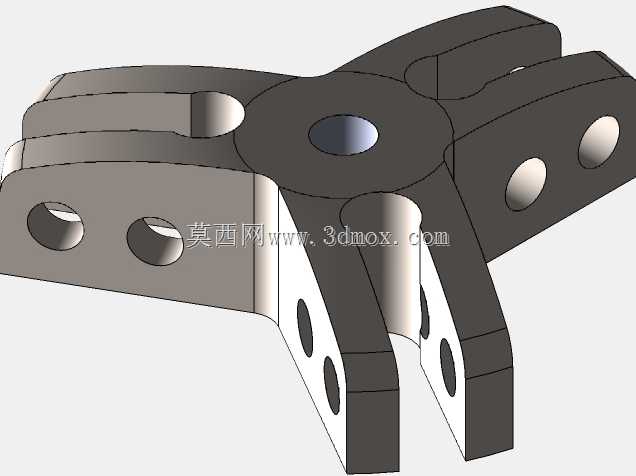

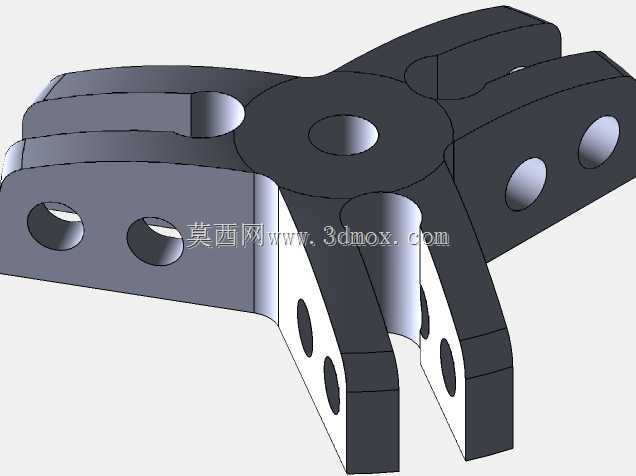

　　适配不同外径尺寸的轴承拆卸需求，无需额外更换勾爪配件即可覆盖常规工况下的常用轴承规格，勾爪的勾持端面做了加厚直角处理，拉拔受力时可完全贴合轴承外圈下端面，避免滑脱、崩飞的作业风险。中心顶杆采用梯形螺纹传动结构，相比普通三角螺纹具备更高的承载能力，进给过程平稳无卡顿，长期承受轴向载荷也不易出现滑牙、变形问题，顶杆的下端面做了球面钝化处理，顶抵轴端中心孔时可自动找正轴心，避免顶偏造成的轴端压痕、受力歪斜问题。主体连接架采用一体式锻造结构，三个爪臂与中心螺纹套为整体成型结构，不存在焊接连接的应力薄弱点，可承受大吨位拉拔作业的载荷，不会出现臂部断裂、螺纹套脱落的失效问题。从安装边界与适配尺寸来看，

　　这款拉拔器的勾爪最大开合直径可覆盖常规中小型设备的轴承拆卸需求，最小闭合状态可适配小规格深沟球轴承、圆锥滚子轴承的拆卸作业，顶杆的有效进给行程满足常规轴承安装位的轴向拉出距离要求，作业时无需额外搭配接长杆即可完成常规拆卸操作，整体结构紧凑，手动操作时无需额外动力源，适合车间现场、户外设备检修等无动力供应的场景使用。实际作业过程中，操作人员可先根据待拆卸轴承的外径调整三个勾爪的开合角度，将勾爪均匀卡入轴承外圈下端，确认三个勾爪的卡入深度一致后，旋转顶杆使其顶紧轴端中心位置，后续匀速转动顶杆施力，即可平稳将轴承拉出，整个过程单人即可操作，无需多人配合，大幅提升轴承拆卸的作业效率，同时降低零件损伤概率。除了轴承拆卸场景外，

　　这款拉拔器还可适配皮带轮、联轴器等过盈配合安装在轴端的零件拆卸作业，通过调整勾爪的卡持位置，即可完成多类轴装零件的拉拔拆卸，是设备维修工位必备的通用手动工装。在结构细节处理上，勾爪的外侧做了圆弧过渡处理，避免调整开合角度时划伤操作人员手部，顶杆上端的施力部采用六角头与穿杆孔结合的设计，既可以使用扳手施加较大扭矩，也可以穿入撬杆手动转动，适配不同作业场景的施力需求，整体金属部件做了防锈表面处理，长期在车间多油污、多粉尘的环境下存放使用也不易出现锈蚀卡滞问题，维护成本极低。
