多足行走式四足机械移动载具结构

项目分类:工业机器人 发布时间:2022-03-03 ID:572990
  • 多足行走式四足机械移动载具结构
  • 多足行走式四足机械移动载具结构
  • 多足行走式四足机械移动载具结构
  • 多足行走式四足机械移动载具结构
  • 多足行走式四足机械移动载具结构
  • 多足行走式四足机械移动载具结构
  • 多足行走式四足机械移动载具结构
  • 多足行走式四足机械移动载具结构
  • 多足行走式四足机械移动载具结构

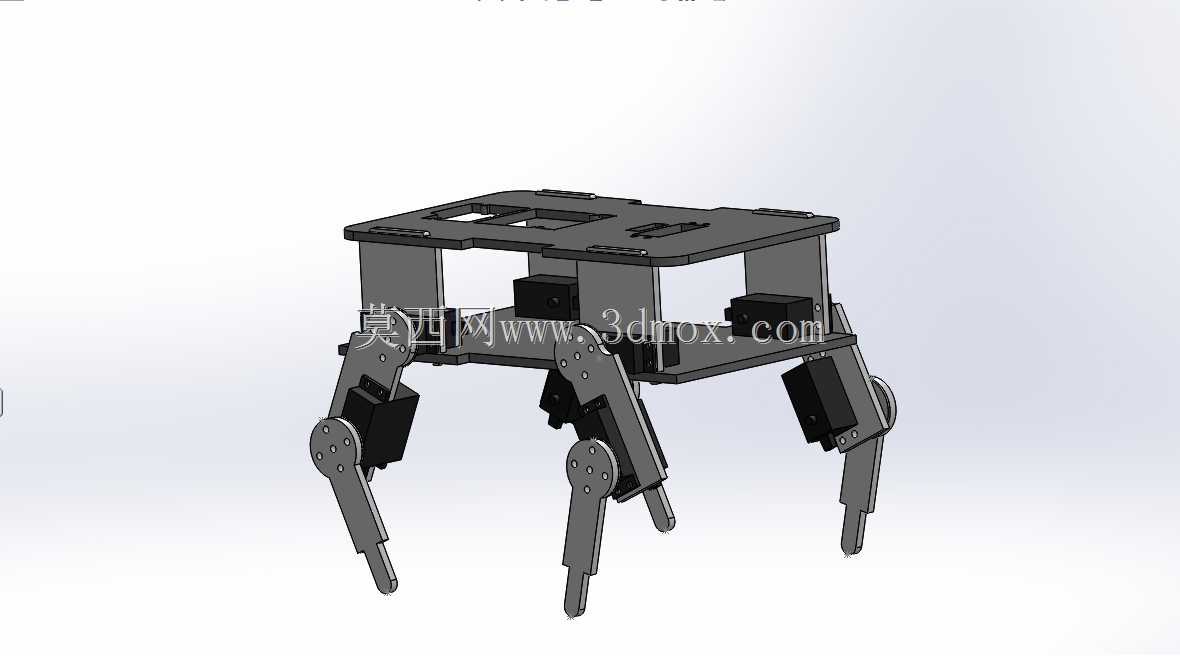

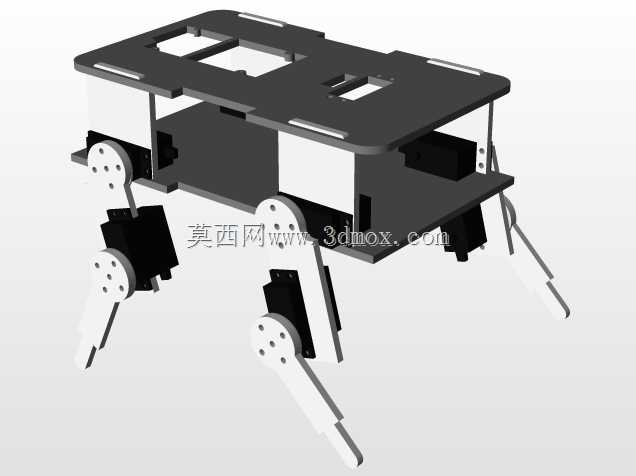

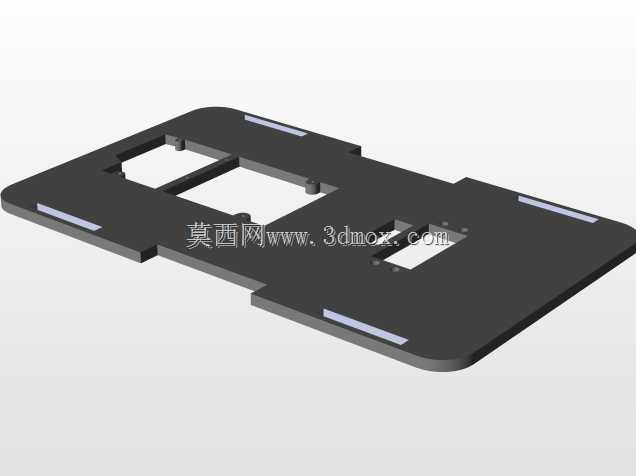

  这套四足行走结构的设计初衷,是为小型传感检测、室内巡检类作业场景提供可适配的移动承载平台,区别于轮式、履带式移动机构,足式结构对非平整地面的通过性优势明显,能够跨越15mm以内的地面凸起、线缆沟槽以及小幅台阶落差,不会出现轮式结构卡滞、履带结构夹带杂物的问题,适合在实验室、设备机房、仓储货架间这类地面存在零散障碍物、通行宽度有限的场景中搭载检测模块完成移动作业。从结构布局来看,整体采用上下分层的板件承托设计,上层平板预留了多组规则安装孔位,可直接固定控制主板、电池模块、传感采集单元等外设,安装孔位的孔距兼容主流小型嵌入式开发板的固定尺寸,不需要额外做转接件加工,降低二次开发的适配成本。四条机械腿采用对称式分布,

  单腿设置两个转动自由度,分别对应髋关节的前后摆转、膝关节的上下抬落动作,每个转动关节都预留了标准舵机的安装位,舵机通过侧板上的定位槽卡接固定,不需要额外设计舵机支架压片,装配时直接将舵机嵌入定位槽后拧入侧板固定螺丝即可,关节处的转动副采用金属轴套配合螺丝锁紧,既保证转动时的同轴度,也能控制整体装配的累计公差,避免四条腿着地时出现高低差导致的行走姿态歪斜。设计过程中优先考虑了结构的轻量化与刚性平衡,所有结构板件采用等厚板材切割成型,在非受力区域做了镂空减重处理,既不会降低板件的抗弯强度,也能有效控制整体自重,降低行走时舵机的负载扭矩,延长动力元件的使用寿命。腿部末端做了圆弧收窄设计,着地时的接触面积经过反复调整,

  既不会因为接触面积过小导致压强过大在软质地面下陷,也不会因为接触面积过大剐蹭到地面凸起障碍物。从安装边界来看,整体结构的横向宽度控制在120mm以内,纵向长度控制在150mm左右,空载状态下的整体高度不超过80mm,能够顺利通过常规设备底部的低矮间隙,完成贴近地面的检测作业;上层承载板的有效安装区域尺寸约为80mm*100mm,可承载的载荷上限根据选配舵机的扭矩不同可在500g-1000g区间调整,足够搭载常规的红外检测模块、小型视觉摄像头、环境参数采集传感器等作业部件。在步态适配层面,结构的关节转动角度范围做了机械限位设计,髋关节的前后摆转角度限制在±45°区间,膝关节的抬落角度限制在0-60°区间,避免舵机转动超程拉扯连接线缆,

  同时也能匹配常规的对角小跑、慢速爬行等基础步态的动作需求,不需要额外在控制程序中做复杂的角度软限位,降低底层控制的调试难度。结构件之间的连接全部采用标准紧固件,没有特殊定制的异形连接件,后期维护更换零件时可直接采购标准件替换,不需要单独开模加工配件。腿部的连杆长度经过比例优化,大腿段与小腿段的长度比约为1:1.2,这个比例下腿部的动作行程与抬升高度能够达到最优平衡,行走时的重心波动幅度控制在5mm以内,移动过程中不会出现明显的上下颠簸,保证上层搭载的传感检测设备采集数据的稳定性,不会因为机身晃动导致检测数据出现偏差。整体结构的装配逻辑采用分层组装方式,可先单独完成四条腿的部件装配,再将腿部分别固定到下层底板的对应安装位,最后盖上上层承载板锁紧固定螺丝即可,整个装配过程不需要复杂的工装夹具,普通的内六角扳手即可完成全部组装作业,适合教学实训、机器人竞赛、小型巡检设备开发等场景下的快速搭建与二次改造。
