三脚支撑式轴类承托固定支架结构

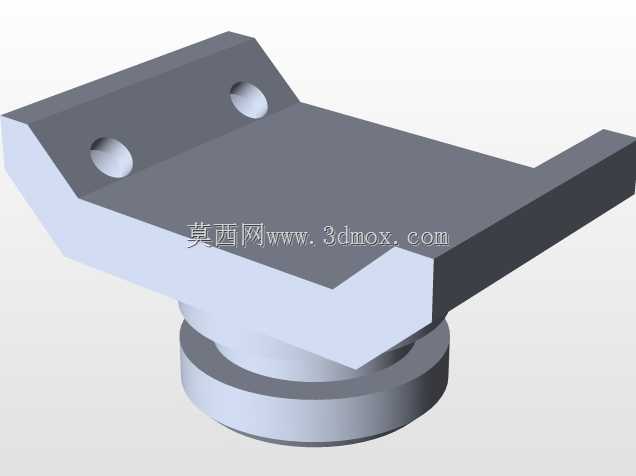

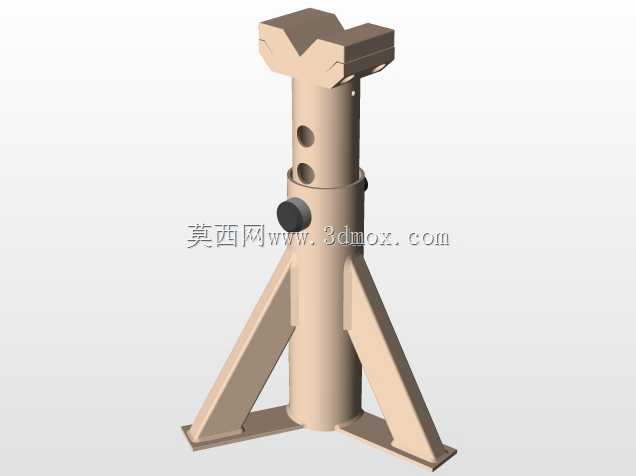

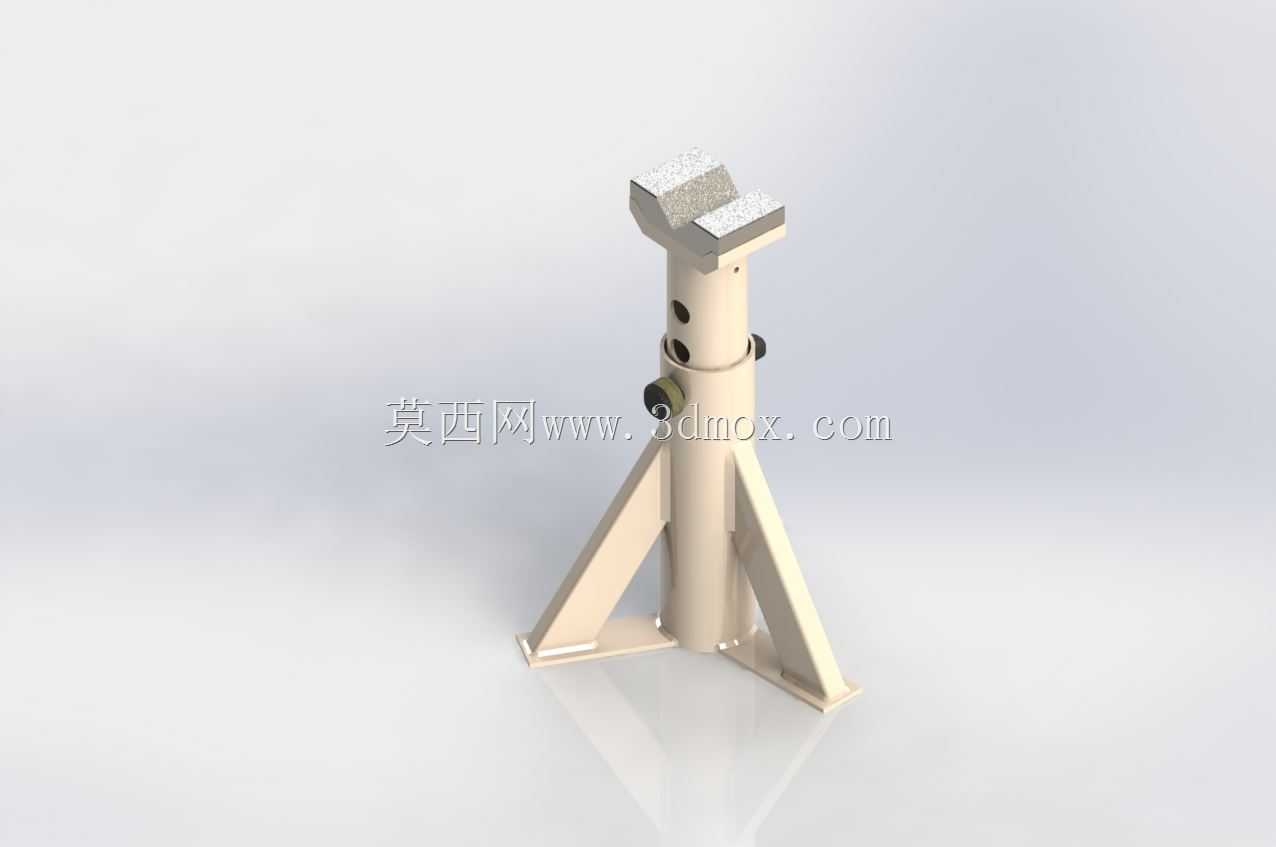

　　这类三脚式轴类承托支架，多应用在生产线旁的工件临时承托、检测工位的轴类零件定位、装配环节的部件托举场景中，区别于常规的固定式支座，它的支撑腿采用三角发散式布局，能在不占用过大安装基面的前提下获得更优的抗倾覆性能，哪怕承托的轴类工件存在一定的偏心载荷，三个支脚形成的支撑面也能将受力均匀分散到基面，不会出现侧翻偏移的问题。支架顶部的V型承托槽做了加宽处理，槽面贴合轴类零件的圆柱面，接触面积比单点支撑大很多，能避免工件表面出现压痕，同时槽口两侧的限位凸台可以防止轴件沿轴向窜动，不需要额外加装轴向挡块就能完成基础定位。立柱部分采用空心圆管结构，在保证整体结构刚性的前提下降低了自身重量，管身预留的调节孔位可以配合锁紧旋钮调整顶部承托面的高度，

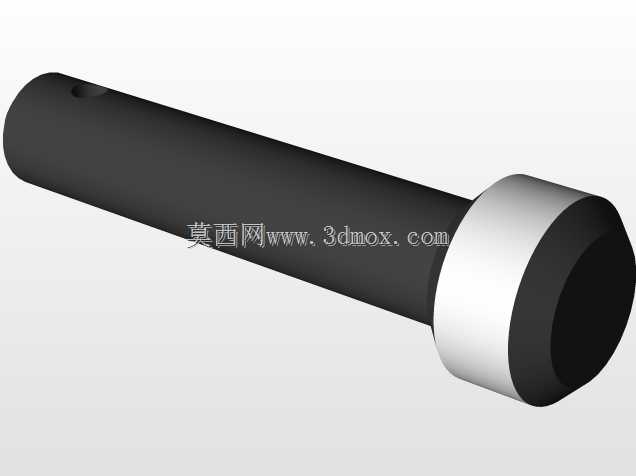

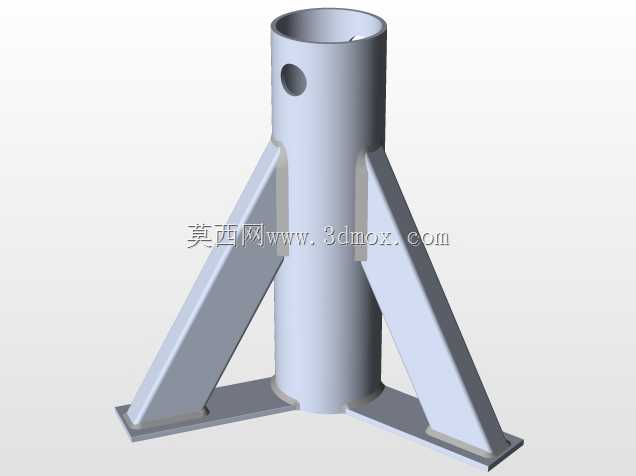

　　适配不同直径、不同安装高度需求的轴类工件，调节时只需要松开侧部的锁紧旋钮，将立柱调整到目标高度后对准孔位锁紧即可，操作过程不需要额外工具，能快速适配工位的换型需求。支脚与立柱的连接位置做了三角加强筋焊接处理，筋板沿支脚的受力方向布置，能抵消承托时产生的弯矩，避免支脚与立柱连接位置出现应力集中导致的焊缝开裂，支脚的底部做了磨平处理，能与安装基面完全贴合，不需要额外加装脚垫就能保证放置平稳，如果需要固定在工作台面上，支脚端部预留的安装孔可以穿入螺栓完成刚性固定，防止支架受外力碰撞出现移位。从设计逻辑上看，这款支架没有采用复杂的传动结构，所有构件都是常规的型材、板材加工而成，加工时只需要完成管材切割、板材折弯、焊接组焊、表面喷涂几个工序，

　　加工难度低，量产时的成本控制空间很大，同时整体结构没有易损件，日常使用只需要定期检查锁紧旋钮的紧固状态、焊缝是否出现开裂即可，维护成本极低。在实际选型使用时，需要注意安装基面的平面度误差不能超过每米1毫米，否则三个支脚会出现虚接的情况，导致承托时支架晃动；承托的轴类工件直径需要匹配顶部V型槽的开口范围，直径过小会导致工件与槽面接触面积不足，直径过大则会出现工件架在槽口边缘无法贴合的问题，都会影响定位的稳定性；高度调节时要保证立柱插入底座的深度不小于总调节行程的三分之一，避免立柱伸出过长导致刚性下降，承托重载时出现弯曲变形。这类支架在传感器装配工位、小型轴类零件检测工位、汽车零部件分装工位都有广泛应用，既可以作为独立的承托工装使用，也可以多个组合使用，承托长度较长的轴类工件，组合使用时需要调整各个支架的承托面高度保持在同一水平面上，避免轴件出现弯曲变形，影响后续的装配或检测精度。
