休闲运动用手持网球拍结构三维数模

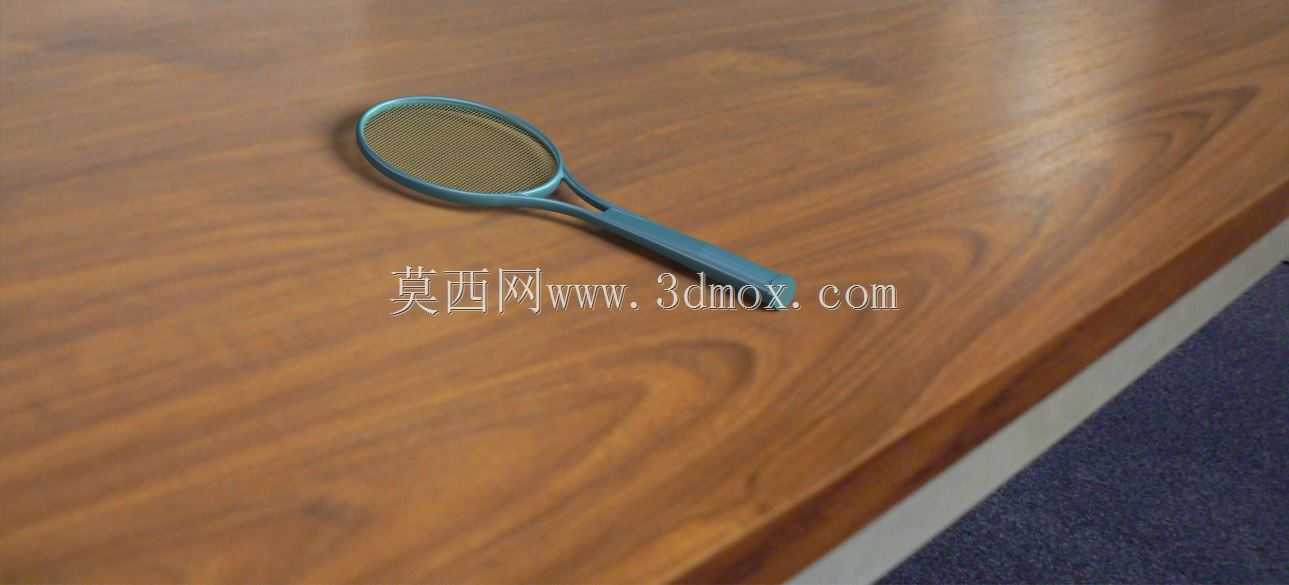

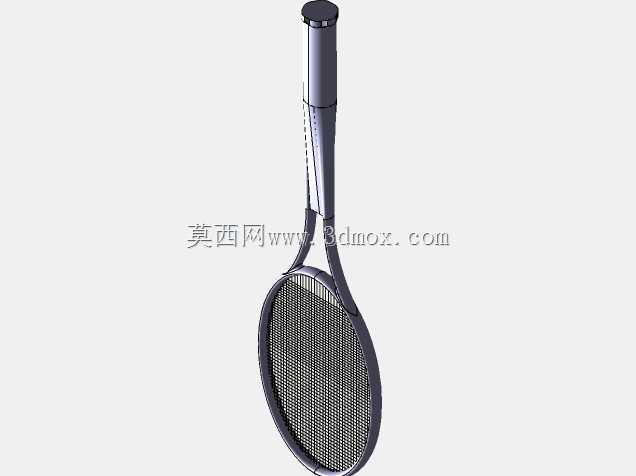

　　日常休闲运动场景中，网球拍是网球运动开展的核心手持器具，其结构设计直接影响握持手感、击球反馈与运动防护效果，这款三维数模完整还原了常规休闲级网球拍的全结构细节，可用于运动器材结构验证、人机工程校核、外观方案迭代等设计环节。从实际使用场景出发，业余休闲网球活动对球拍的重量控制、握持贴合度、拍面刚性有明确要求，过重的拍体易造成手臂运动劳损，刚度过低的拍框会导致击球方向偏移，握柄防滑结构缺失则易在挥拍过程中出现脱手风险，建模过程中针对这些实际使用痛点做了对应结构还原。拍框部分采用椭圆闭合式框架结构，拍面区域预留网面安装边界，框架截面做了渐变过渡设计，靠近拍头位置的截面宽度略窄于拍喉衔接处，既保证拍头区域的轻量化，提升挥拍时的拍头速度，

　　又能在拍喉受力集中区域保证足够的结构强度，抵消击球瞬间网面传递的反向冲击力，避免拍框出现应力集中断裂的问题。拍喉作为拍框与握柄的衔接过渡结构，采用双梁对称式设计，两根支撑梁从拍框下沿两侧向握柄中轴线收拢，形成稳定的三角受力结构，击球时的冲击力可通过双梁均匀分散到握柄整体，避免局部应力集中导致的结构变形，同时双梁之间的镂空区域可进一步降低拍体整体重量，减少挥拍过程中的空气阻力。握柄部分采用符合人体手掌握持形态的长圆柱渐变结构，从拍喉衔接处向握柄末端做微小的直径增大处理，末端设置限位凸缘，避免挥拍过程中球拍从手掌滑脱，握柄表面预留了防滑包覆层的安装厚度空间，建模时还原了握柄的八边形截面基础形态，该形态是行业内通用的握持截面设计，

　　可适配不同手型的握持需求，让手掌在正手、反手、截击等不同握法下都能找到稳定的贴合支撑面。从安装边界来看，拍框的网面安装槽深度、槽宽均按照常规休闲球拍的通用尺寸还原，可适配标准规格的网球拍线安装，拍喉与握柄的衔接位置做了同轴度约束，保证拍体整体的重心落在握柄靠前的合理区间，符合业余运动人群的发力习惯，避免重心过于靠前导致的挥拍负担过重，或是重心过于靠后导致的击球发力不畅。数模的外形尺寸参考常规成人休闲网球拍的通用规格设定，整体长度控制在常规成人球拍的合理区间内，拍面大小适配休闲运动的甜区范围，既不会因为拍面过小提升击球难度，也不会因为拍面过大导致拍体刚性不足。建模过程中对各衔接位置做了圆角过渡处理，

　　避免尖锐棱角在使用过程中造成磕碰损伤，同时所有结构的壁厚均按照注塑成型或碳纤维成型的工艺要求做了等厚或渐变壁厚处理，可直接用于后续的结构仿真、工艺可行性验证环节，不需要再做大幅的结构调整。针对实际使用中容易出现的拍框磕碰地面、硬物的场景，拍头位置的框架壁厚做了局部加强，提升拍头边缘的抗冲击性能，减少日常使用中磕碰导致的拍体开裂、掉漆等问题，握柄与拍喉的衔接位置做了加强筋结构还原，抵消大力击球时的扭转力矩，避免拍体与握柄出现连接松动的问题。
