音乐主题音符环形纪念奖杯结构设计

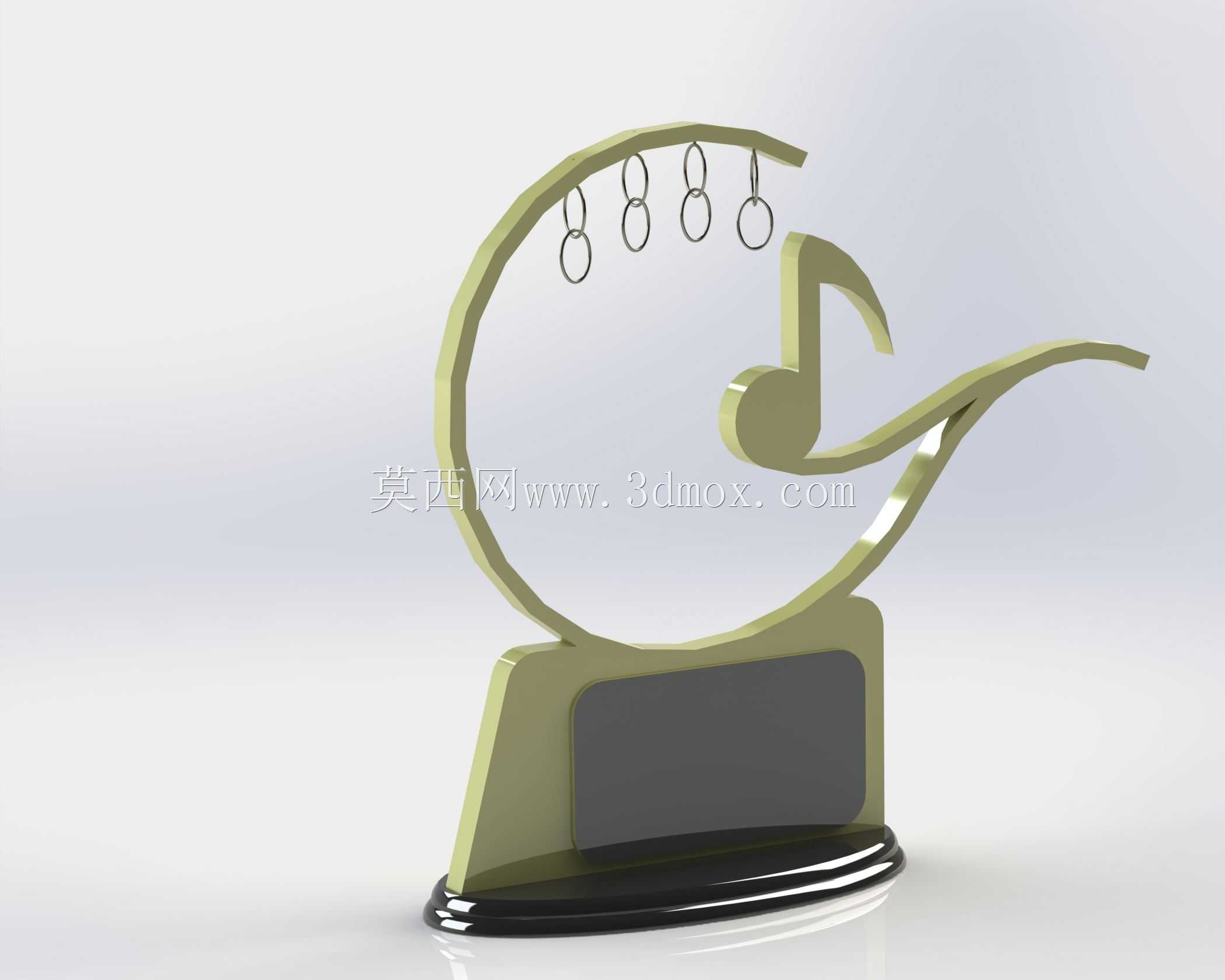

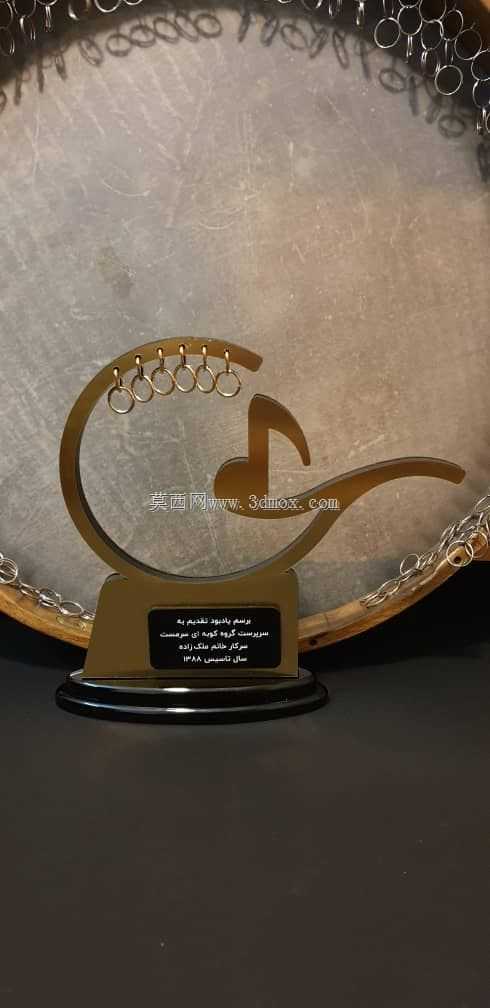

　　这款音乐主题奖杯的结构设计，首先围绕颁奖场景的实际使用需求展开，日常应用覆盖乐队赛事颁奖、音乐活动纪念、校园文艺赛事表彰等多个场景，作为荣誉载体，既需要在颁奖环节具备足够的视觉辨识度，也要满足长期陈列摆放的稳定性要求。从结构功能来看，整体分为底座承托段、环形造型主体段、装饰挂件段、音符造型核心段四个部分，各段之间采用一体化曲面过渡设计，避免拼接缝隙带来的积灰与结构强度问题。底座部分采用梯形收腰结构，底部设置加宽的环形镀铬承托边，接触摆放平面的区域做了0.8mm的内凹平面处理，既保证摆放时的贴合度，避免桌面轻微不平整带来的晃动问题，也预留了铭牌安装的平面区域，可直接粘贴或嵌入式安装赛事名称、获奖信息的金属铭牌，

　　无需后期二次加工破坏整体造型。环形主体段采用变截面曲面设计，从底座衔接处的25mm截面宽度逐步收窄至顶部的12mm宽度，形成视觉上的轻盈感，同时环形内侧做了3mm的圆角过渡，避免尖锐边角在搬运、颁奖传递过程中造成划伤。环形顶部的挂环结构采用一体化成型的小圆环设计，五个挂环等距分布在环形上沿，每个挂环的内径为8mm，可悬挂小型纪念吊牌，也可作为装饰元素呼应音乐主题的韵律感，挂环与主环的衔接处做了加厚处理，避免长期悬挂吊牌出现应力断裂的问题。核心的音符造型采用悬浮式曲面衔接设计，音符尾部与环形主体的下沿自然融合，音符本身做了15度的倾斜角度，从正面观看时具备动态的韵律感，避免直立造型的呆板问题，音符的厚度与环形主体的中段厚度保持一致，

　　保证整体视觉的协调性。从安装边界来看，整体模型的最大外轮廓尺寸控制在220mm总高、180mm最大宽度、100mm最大进深，适合常规的颁奖手持尺寸，也适配常规的荣誉展架、办公桌陈列的空间要求，不会出现尺寸过大无法摆放的问题。设计过程中优先考虑了实体加工的可行性，所有曲面的拔模角度控制在1.5度以上，既适合采用金属精密铸造工艺加工，也可通过3D打印后做表面喷涂处理实现金属质感效果，所有外表面的圆角半径最小为2mm，避免加工过程中出现刀具干涉或者铸造尖角缺料的问题。表面质感设计上，主体部分采用哑光金属漆效果，底座承托边采用亮面镀铬效果，形成明暗对比提升视觉层次，铭牌区域做哑光磨砂处理，保证后续雕刻或者粘贴文字时的附着力。结构强度方面，

　　通过有限元受力模拟验证，底座与环形主体的衔接处应力集中区域做了5mm的加厚处理，保证手持上部搬运时不会出现断裂风险，整体重量控制在800g左右，既具备足够的质感，也不会因为过重导致颁奖手持时的疲累感。在实际使用场景中，该造型既可以作为音乐类赛事的荣誉奖杯，也可调整表面处理工艺作为音乐周边的纪念摆件，适配文创产品、活动纪念、荣誉表彰等多个使用场景，结构设计上预留了足够的后期修改空间，可通过调整环形上的挂环数量、音符造型细节、底座铭牌尺寸，适配不同活动的定制需求，无需重新搭建整体曲面框架，提升后续衍生设计的效率。
