异形曲面玩具罐体逆向重构设计

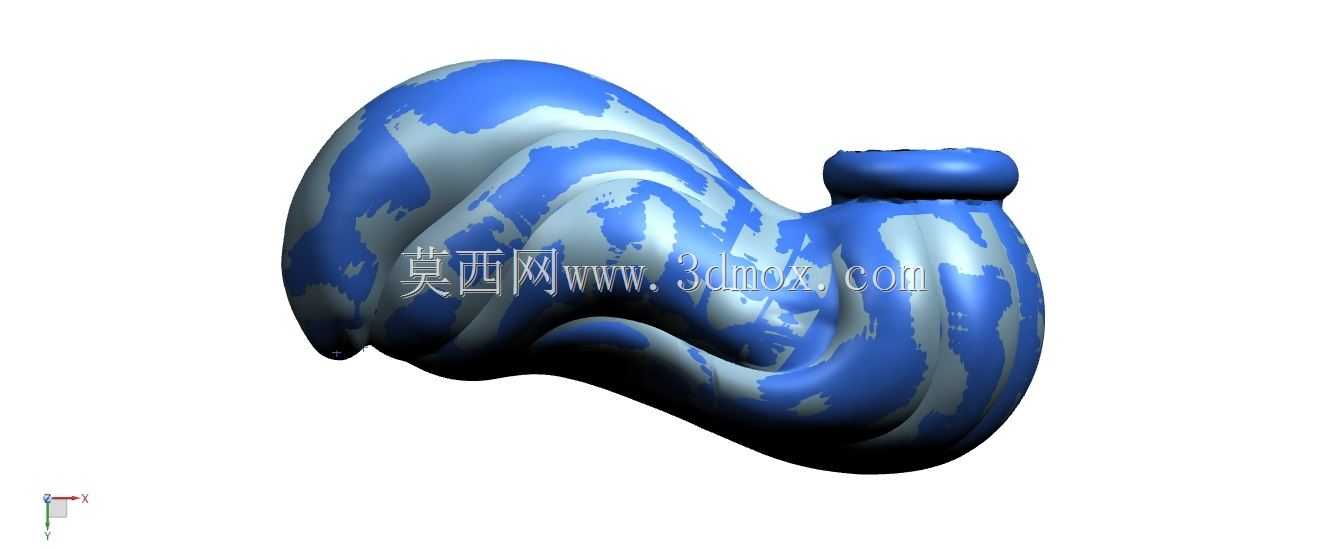

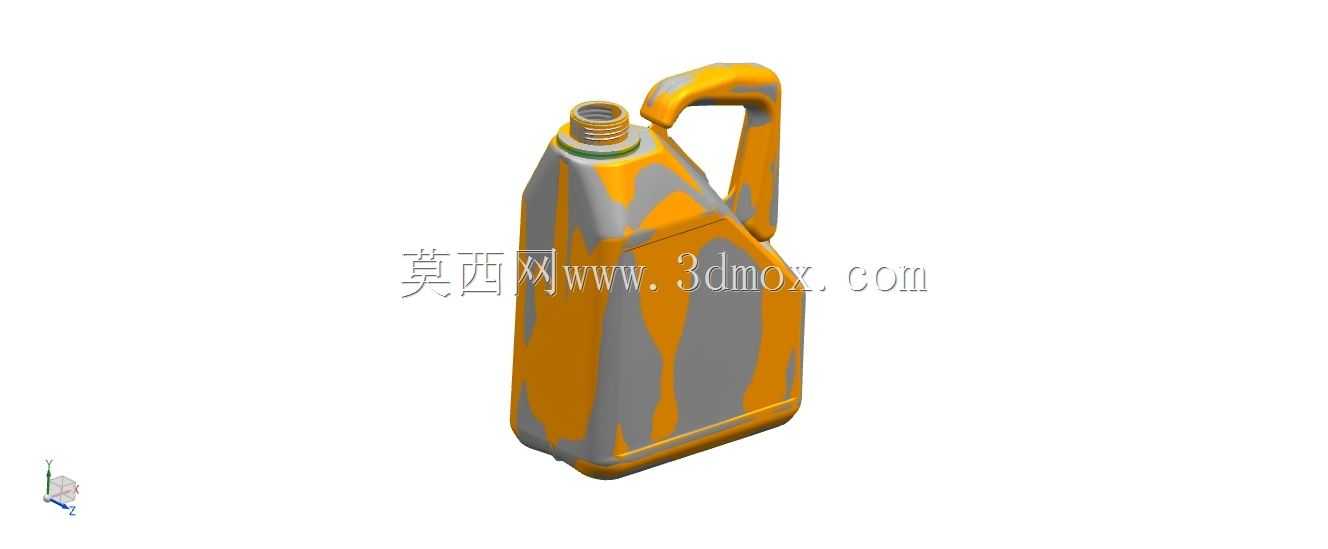

　　本次逆向重构的对象是一款带握持曲面的异形罐体类玩具部件，这类部件常见于儿童戏水玩具、按压式储水玩具、创意装饰摆件类产品中，日常使用场景多为手持操作，因此曲面贴合度直接影响握持手感与使用体验。从扫描得到的点云数据来看，该部件整体为非对称流线型结构，主体储液腔采用大弧度过渡曲面，没有尖锐棱角，既符合玩具类产品的安全设计要求，也能在注塑成型时避免应力集中导致的缩痕、开裂问题。端部的小圆柱凸台为接口结构，主要用于配套安装密封端盖或者按压出水组件，凸台根部做了R2.5的圆角过渡，避免装配时应力集中造成根部断裂，同时也能提升密封件的贴合紧密度，减少储液渗漏的概率。

　　在逆向建模的过程中，首先需要对点云数据进行降噪处理，剔除扫描过程中因反光、操作抖动产生的杂点，再通过曲率划分将整体曲面拆分为主体腔、握持凹陷区、端部接口三个主要曲面片区，避免单张曲面拟合时出现曲率突变、表面不光顺的问题。握持区域的内凹曲面是整个建模的核心难点，该区域的曲率变化率在0.12-0.38之间波动，需要通过多阶控制点调整保证曲面G2连续，否则成型后表面会出现肉眼可见的棱线，既影响外观质感，也会在手持使用时产生硌手的触感。从实际装配边界来看，该部件的最大外轮廓宽度为86mm，总长度为132mm，端部接口的外径为22mm，接口处的配合公差需要控制在±0.1mm以内，才能保证和配套端盖的过盈配合量处于合理区间，过松容易出现渗漏，过紧则会导致装配困难，甚至在装配过程中撑裂接口部位。

　　这类异形曲面部件如果采用正向设计，往往需要多次打样调整曲面弧度才能匹配握持手感，而通过逆向工程的方式，可以直接基于实物的成熟曲面进行重构，大幅缩短设计迭代周期。建模过程中需要注意壁厚的均匀性，整体壁厚控制在2.2mm±0.1mm，握持凹陷区域的壁厚不能低于1.8mm，否则注塑冷却过程中会因为壁厚差过大产生翘曲变形，导致最终产品和设计尺寸出现偏差。另外，主体曲面的分模线设置在曲面曲率变化最小的侧方轮廓线上，避免分模线出现在握持接触区域，提升使用触感的同时，也能降低飞边修剪的工作量，减少后续加工的人工成本。从实际生产角度来看，该部件采用PP或者软质PVC材料注塑成型，曲面的脱模斜度控制在1.5°以上，端部接口的内孔脱模斜度适当加大到2°，避免脱模时出现粘模、拉花的问题，影响产品的表面质量。

　　在实际的逆向建模校验环节，需要不断将重构的曲面和原始点云进行偏差比对，整体偏差控制在0.05mm以内，握持区域的曲面偏差不能超过0.03mm，保证最终成型的产品和原实物的手感完全一致。很多新手在做这类异形曲面逆向时，容易一味追求曲面的阶数过低，导致曲面和点云贴合度差，或者为了贴合点云把曲面拆得过于零碎，后续加厚、倒圆角时出现几何错误，这就需要在建模初期就规划好曲面的拆分逻辑，优先保证大面的光顺性，再对局部细节特征进行调整，平衡曲面质量和拟合精度的关系。另外，该部件的底部平面为放置支撑面，平面度需要控制在0.2mm以内，保证产品放置在平面上时不会出现晃动，这个细节在逆向建模时很容易被忽略，需要单独对支撑面做平面度约束，避免因为点云的微小误差导致最终产品放置不稳。
