小型给排水用紧凑型水泵外部主体结构

　　这款小型水泵的外部主体设计，首先围绕民用给排水、小型设备循环供水这类场景的安装限制展开，很多桌面级冷却循环、小型水族供水、户内局部增压的安装空间都十分局促，常规卧式泵的轴向长度往往会超出机柜预留的安装位，因此在主体轮廓规划阶段就采用了近似方正的块式布局，将进出水接口的位置做了偏移处理，避免管路接驳后额外占用横向空间。从实际使用的角度出发，这类小型泵的日常维护频率不高，但运行过程中的散热需求不能忽视，主体外壳上的多组通风格栅并非随意排布，每一组开槽的位置都对应内部动力模块的发热集中区域，格栅的倾斜角度做了15度的内收处理，既可以保证空气对流带走热量，又能避免外界飞溅的水滴直接进入壳体内部，适配潮湿的给排水作业环境。

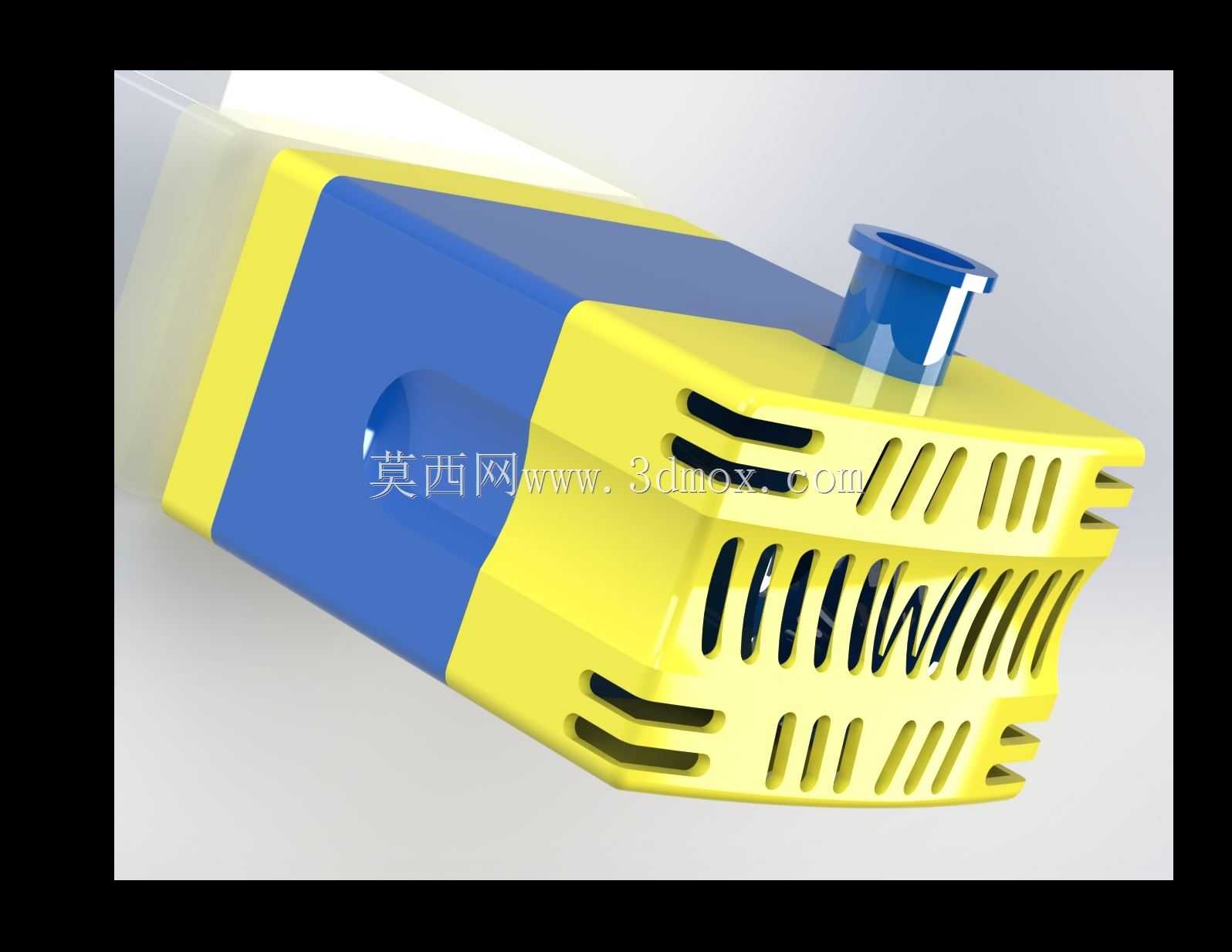

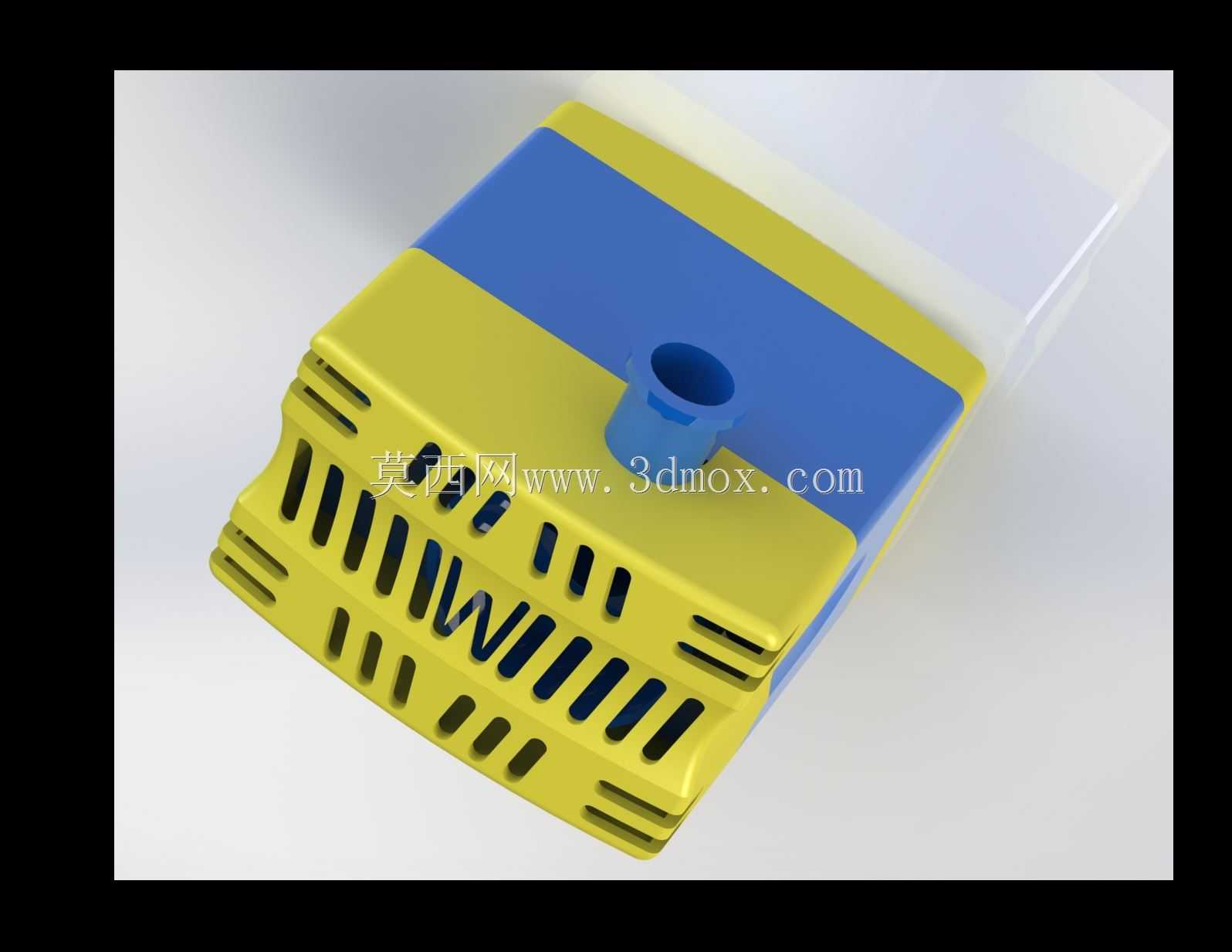

　　主体顶部的进水接口采用了凸起式短管结构，接口的外径尺寸匹配常规4分软水管的接驳公差，接口根部做了加厚的圆角过渡，避免管路拉扯过程中出现应力集中导致的接口断裂问题，接口的端面预留了密封圈安装槽，不需要额外缠绕生料带就能实现可靠密封，降低现场安装的操作难度。外壳的分模线设置在主体侧面的中下部位置，上下壳体的连接位隐藏在格栅的间隙之间，既保证了外观的整体性，又能让连接螺丝的受力方向与设备运行时的振动方向保持垂直，减少长期运行后螺丝松动的概率。外壳表面的分区配色并非单纯的外观装饰，蓝色区域对应的是内部流体腔的外侧位置，黄色区域覆盖的是动力模块与控制电路的安装空间，现场运维人员不需要拆解设备，就能通过外壳颜色快速判断内部模块的分布，

　　提升故障排查的效率。在安装边界的考量上，主体底部预留了四个均匀分布的安装固定孔位，孔位的中心距按照通用小型泵的安装标准做了适配，既可以直接固定在水平安装面上，也能通过配套的L型支架实现壁挂安装，固定孔的周边做了局部加厚处理，避免拧紧安装螺丝时出现壳体开裂的问题。主体的边角全部做了R3以上的圆角处理，一方面是注塑加工时的工艺需求，减少塑胶件的应力集中缺陷，另一方面也能避免安装维护过程中尖锐边角划伤操作人员。从结构强度的角度出发，外壳的壁厚根据不同区域的受力情况做了差异化设计，接口位置、安装孔位的壁厚达到3mm，普通覆盖区域的壁厚控制在1.8mm，既保证了整体结构的抗冲击能力，又能控制整体重量，降低安装时的承重要求。

　　格栅的开槽宽度控制在4mm，既保证通风面积，又能防止较大的杂物进入壳体内部，格栅的筋条厚度均匀，和主体外壳一体注塑成型，不需要额外加装防护网就能满足IP44的防护等级要求。在实际选型适配时，这款主体结构对应的水泵功率覆盖15W到50W的区间，能够满足0.5到3米扬程的供水需求，适合小型水循环系统、户内自来水增压、小型设备冷却供水这类对安装空间有严格限制的场景，外壳的材质选用耐水耐老化的ABS工程塑料，长期在潮湿环境下使用不会出现锈蚀问题，表面的哑光处理也不容易残留水渍和灰尘，日常清洁只需要用湿布擦拭即可。设计过程中还特意将进出水接口的中心高度做了统一，现场接驳管路时不需要额外调整管路的高度差，减少管路弯折带来的水阻损失，主体侧面预留了电源出线的缺口位置，出线口配套有防水胶圈，避免水汽顺着电源线进入壳体内部。
