RC模型车用转向驱动步进电机结构设计

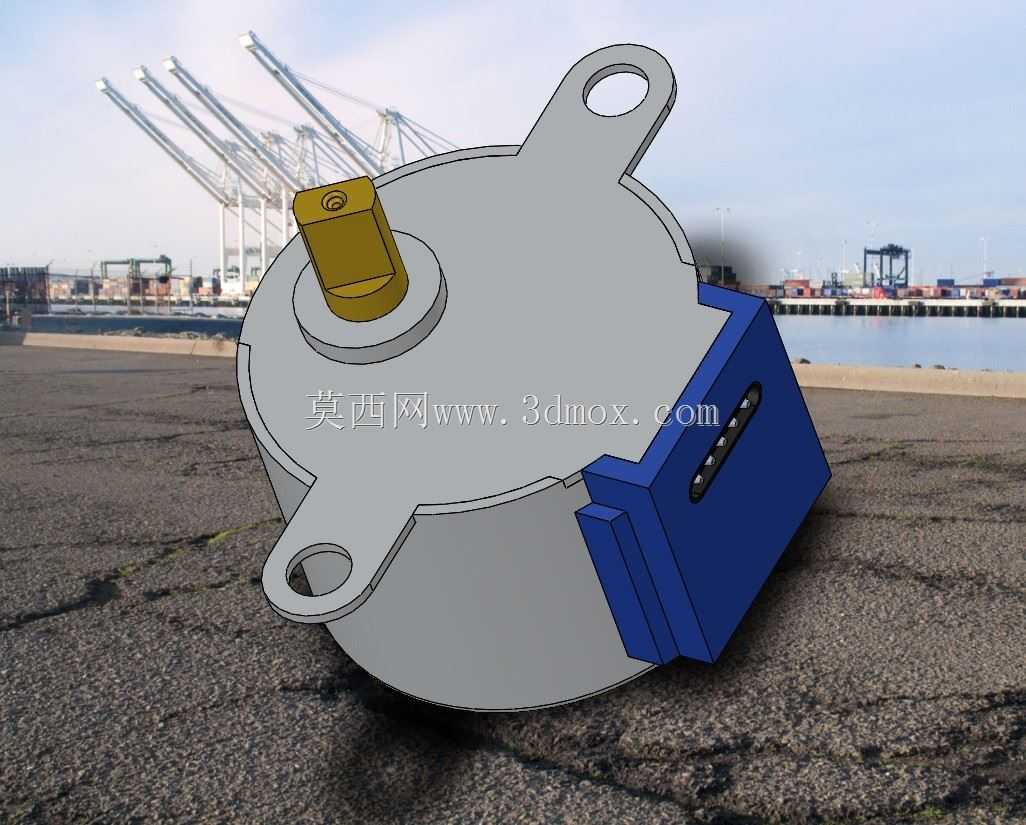

　　这款步进电机的设计初衷是适配RC遥控模型车的转向执行机构，在小型遥控载具的转向系统里，这类执行部件需要兼顾小体积、足够的保持扭矩以及精准的角度控制能力，才能满足模型车在不同行驶场景下的转向响应需求。从实际应用场景来看，这类小型步进电机除了用在RC模型车的转向结构上，也可适配小型云台转动、微型机械臂关节、桌面级小型自动化装置的角度调节环节，只要是需要小范围精准角度控制、安装空间受限的低速驱动场景，这类结构的电机都能适配。

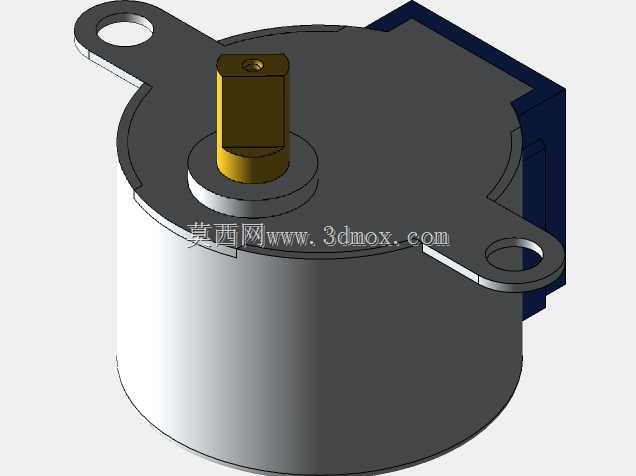

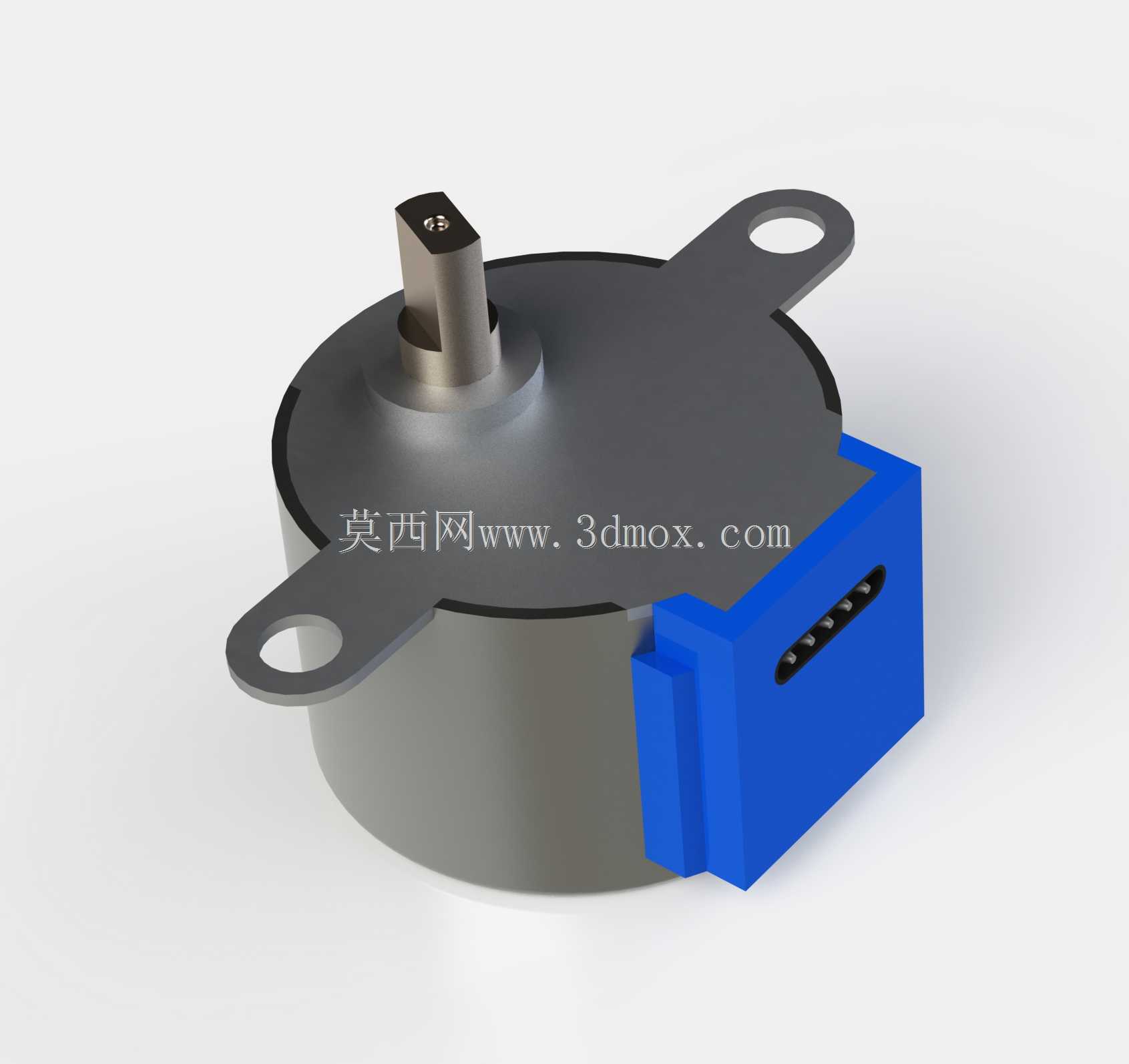

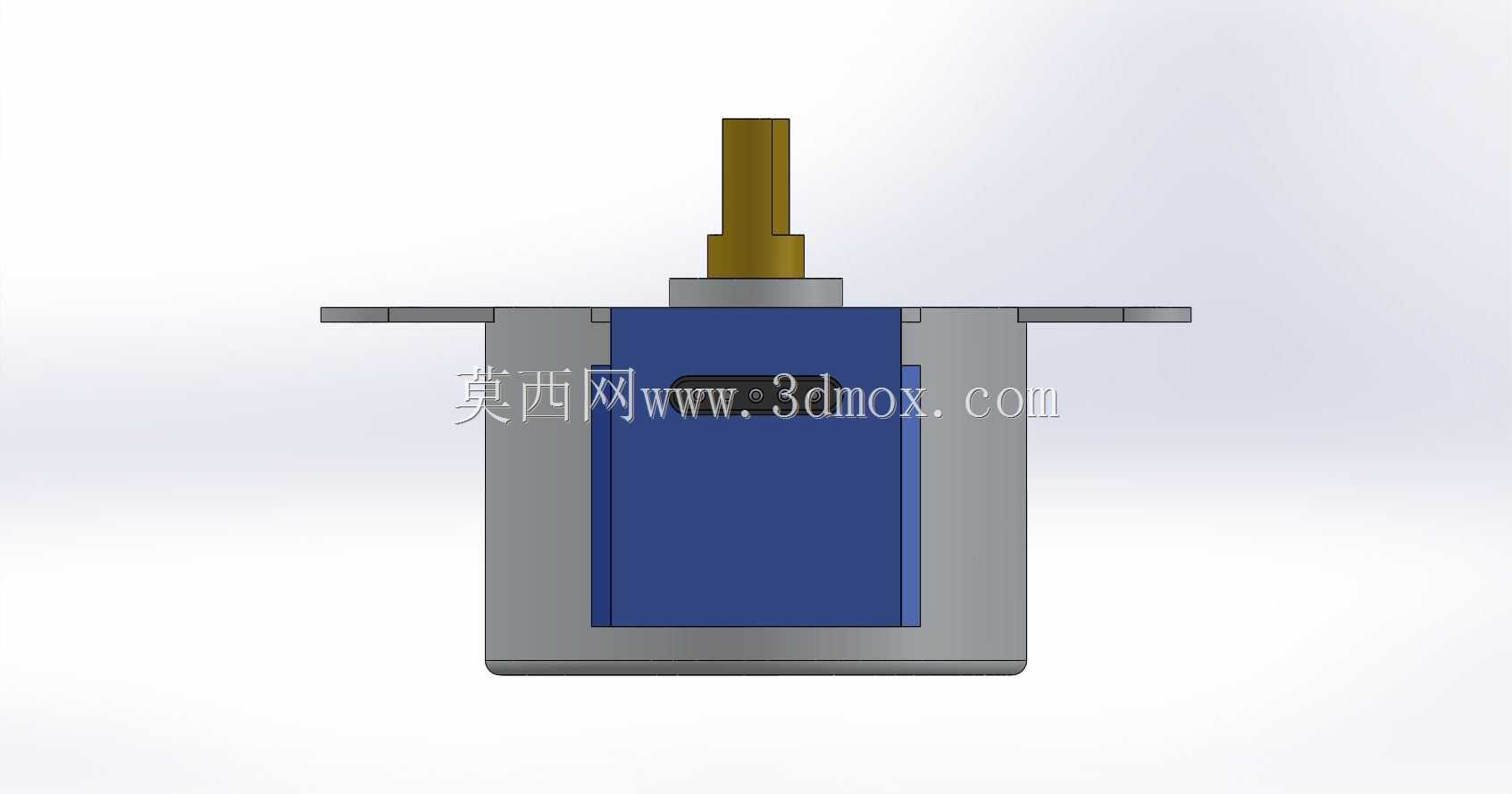

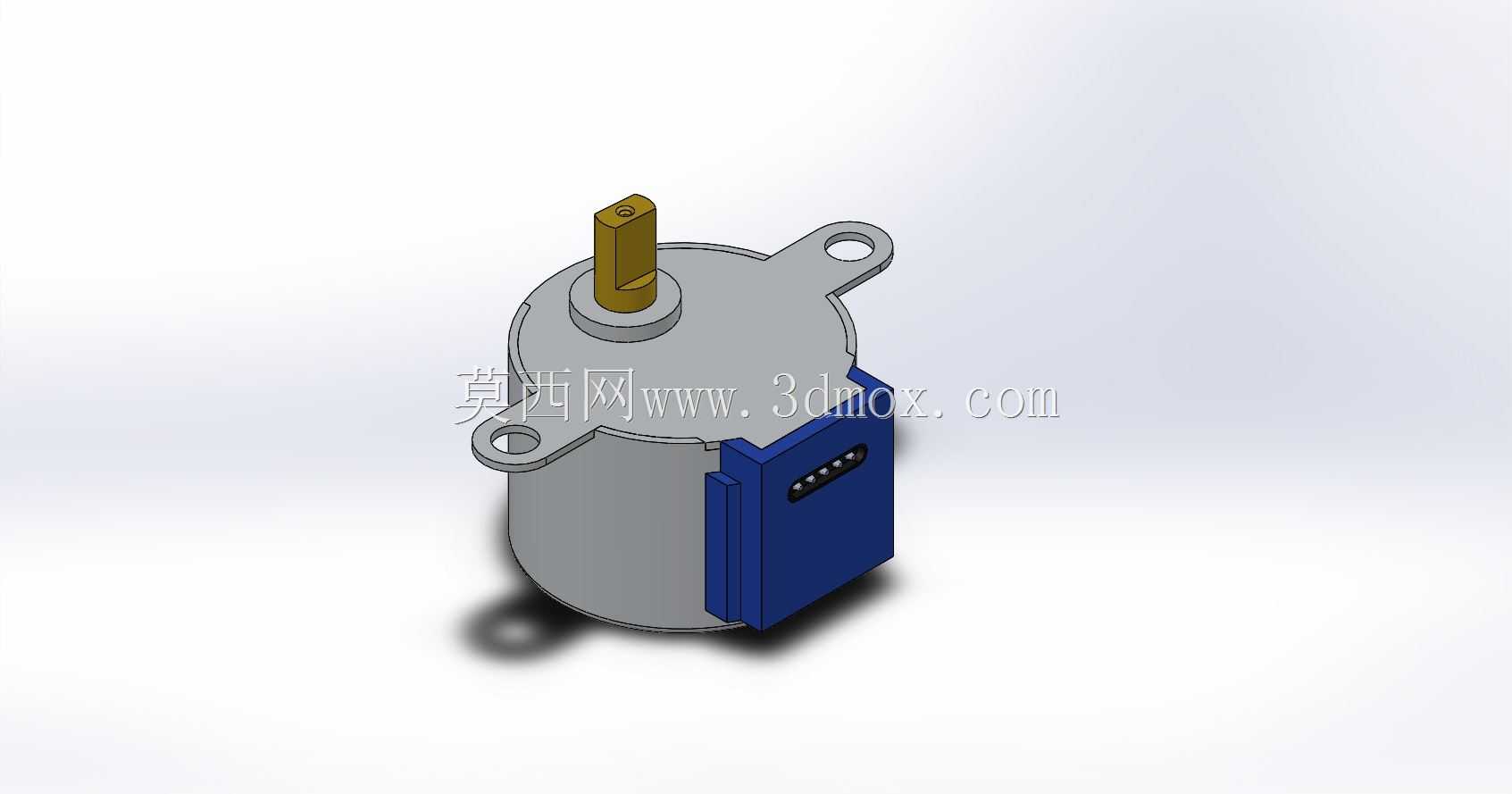

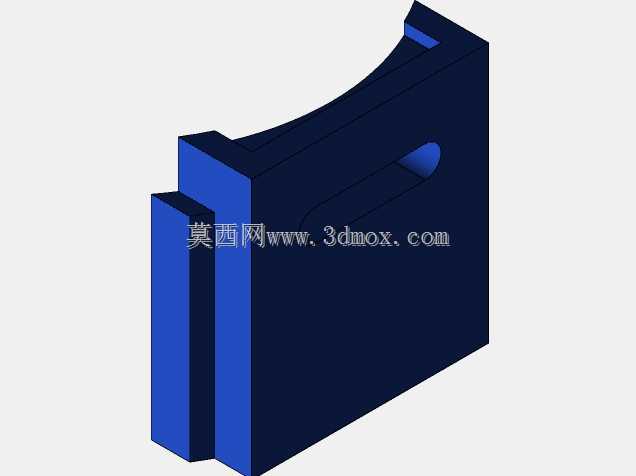

　　从功能特性上看，该步进电机采用侧置接线端的结构设计，接线端做了蓝色绝缘壳体封装，引脚排布规整，方便使用者快速对接驱动电路板，不需要额外做接线位的绝缘防护处理。电机本体采用圆形壳体结构，输出轴为扁位轴设计，这种轴型在安装转向摇臂的时候不需要额外做防滑结构，靠扁位的面接触就能传递扭矩，避免转向负载下摇臂和输出轴之间出现打滑空转的问题。电机壳体两侧延伸出带安装孔的固定耳，两个安装孔的中心距经过适配设计，刚好匹配常见1:10比例RC模型车转向机构的安装位，不需要使用者额外打孔改造安装支架。

　　设计思路上，这款电机没有采用常规步进电机的尾部出线结构，而是把接线接口布置在电机侧方，主要是考虑到RC模型车的前部安装空间非常紧凑，转向机构周围还要布置舵机保护结构、转向拉杆、前轮悬挂组件，如果接线端在电机尾部，会和悬挂的摆动部件产生运动干涉，侧置接线的设计能把接线部分的空间占用转移到电机侧面的闲置区域，让整个转向机构的布局更紧凑。电机的输出轴伸出长度也做了针对性优化，伸出长度刚好够安装标准规格的转向摇臂，不会因为轴伸过长导致摇臂安装后出现上下窜动，也不会因为轴伸过短导致摇臂固定螺丝无法锁紧。

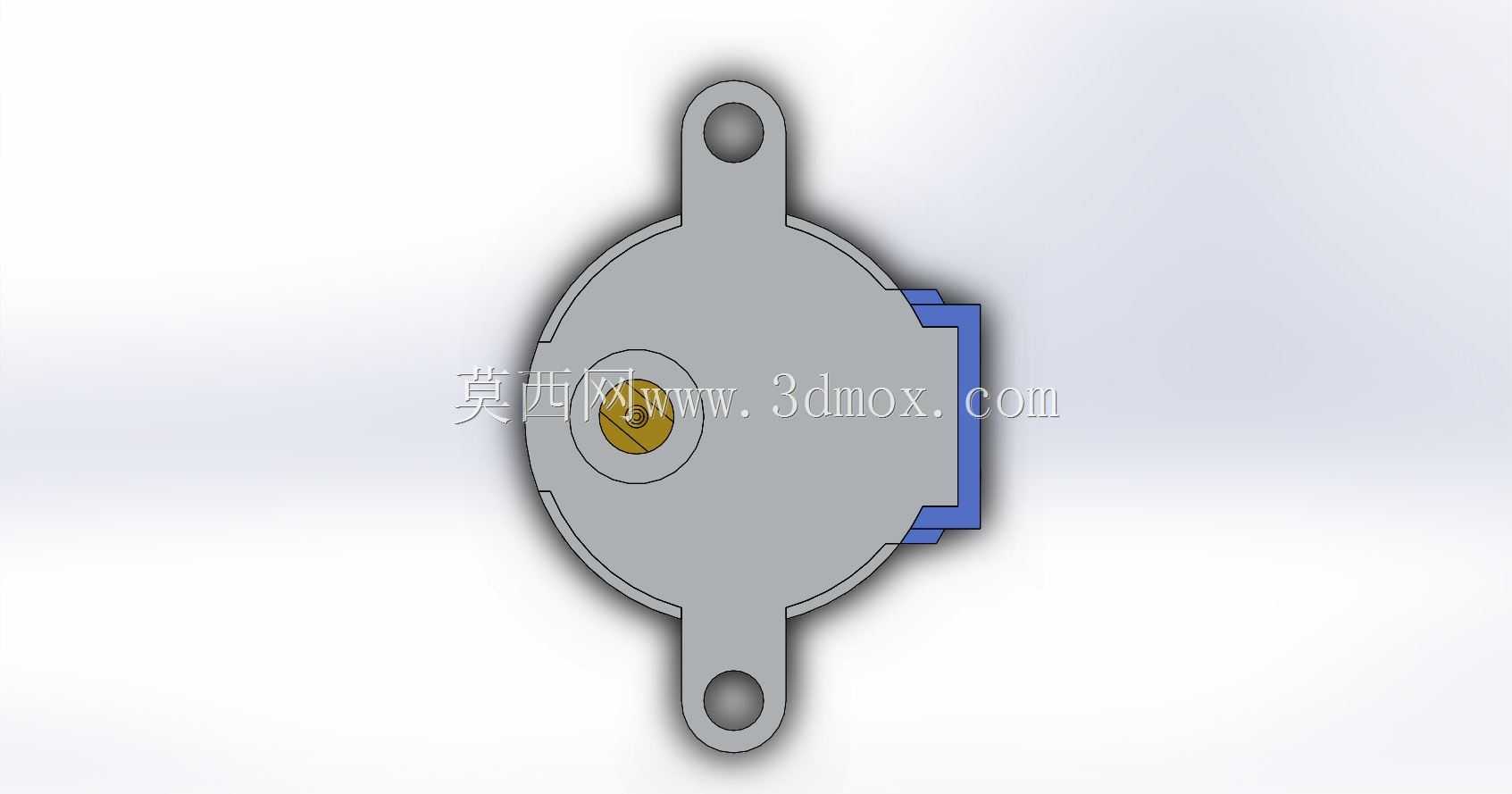

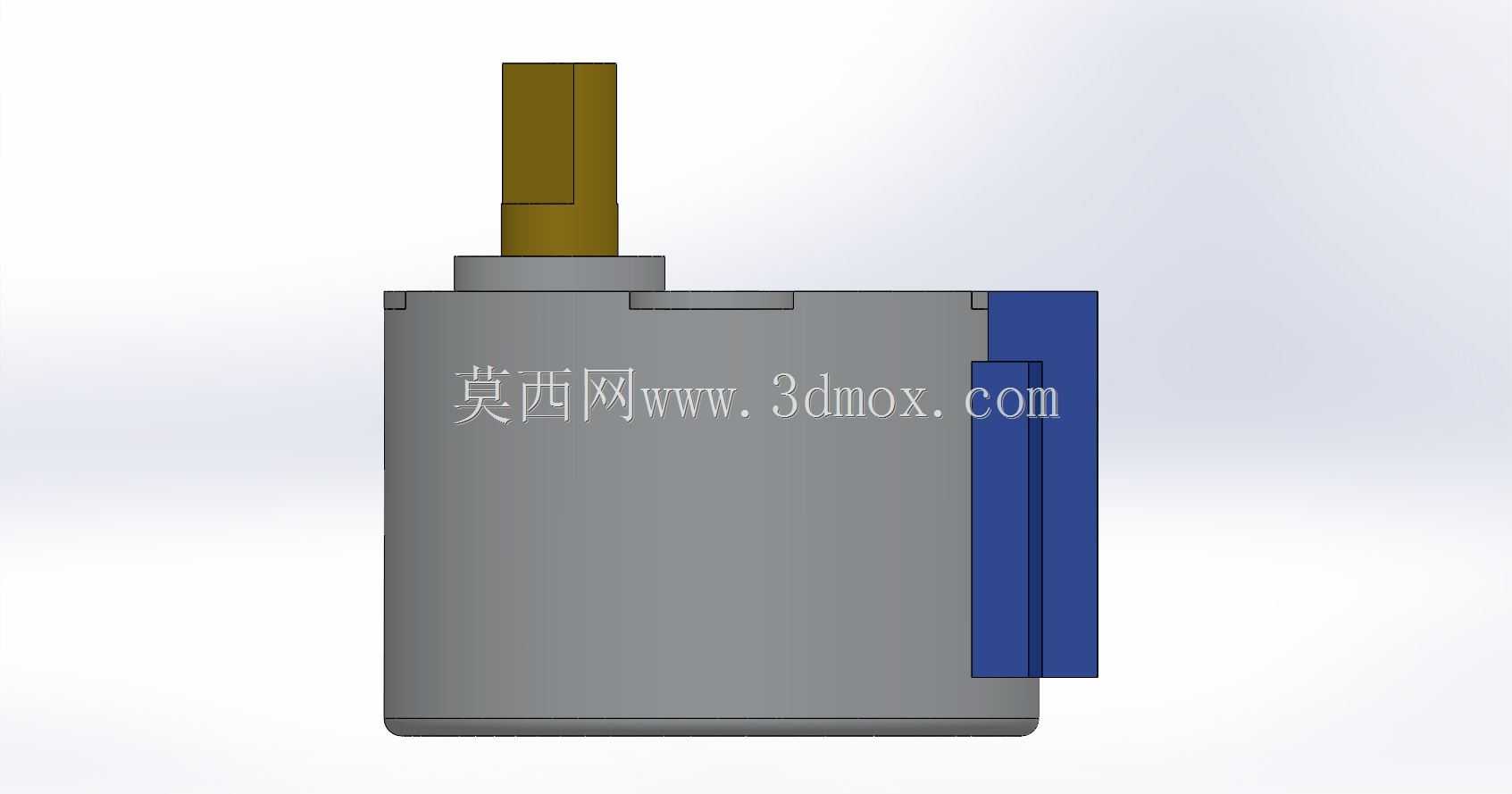

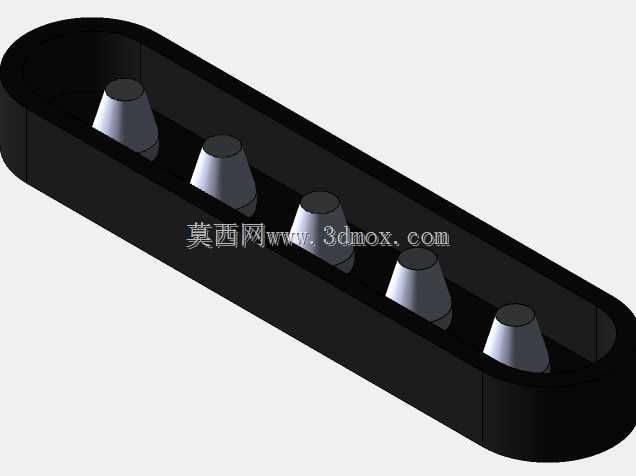

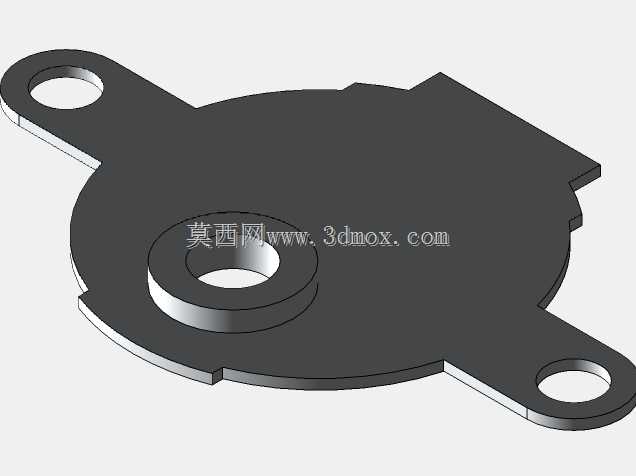

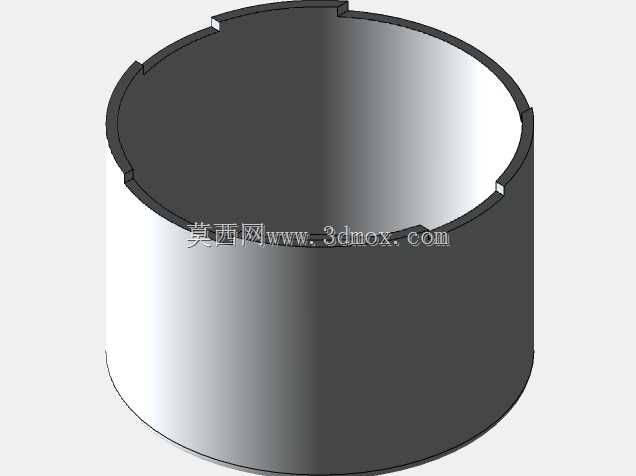

　　从安装边界尺寸来看，电机本体的圆形壳体直径控制在24mm区间，整体高度（不含输出轴）为18mm，两个固定耳上的安装孔直径为3mm，适配M3规格的固定螺丝，安装时两个固定耳的下表面和安装基准面完全贴合，不需要额外加装垫片调整高度。输出轴的直径为4mm，扁位处的对边尺寸为3.2mm，适配市面上绝大多数标准模型车转向摇臂的安装孔径。侧置的接线端突出电机本体的尺寸为8mm，接线端上的引脚间距为2.54mm，直接兼容标准的杜邦线接插件，不需要定制特殊规格的接线端子。

　　在实际使用的负载适配层面，这款步进电机的保持扭矩刚好匹配RC模型车转向时需要克服的前轮回正阻力、轮胎与地面的摩擦阻力，不会因为扭矩不足导致转向滞后，也不会因为扭矩过大导致转向打齿时损坏传动结构。电机的步距角经过优化，配合常规的步进驱动板可以实现0.9度的最小步进角度，转向控制精度足够满足模型车的转向微调需求，在高速行驶时也能精准控制转向角度，避免出现转向过度或者转向不足的问题。电机壳体采用金属材质，既可以保证结构强度，也能在电机工作时起到散热作用，长时间连续工作也不会因为壳体过热导致内部线圈性能下降。固定耳和电机本体采用一体化结构设计，安装时拧紧固定螺丝不会出现固定耳断裂或者变形的问题，能承受模型车行驶过程中产生的振动冲击，不会因为长期振动导致电机安装位置偏移，影响转向精度。
