复古轮式牵引古炮台结构三维设计

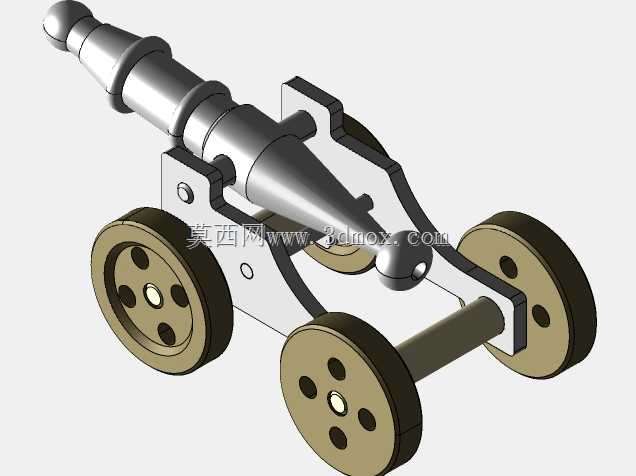

　　这款轮式古炮结构的设计，最初是面向文旅场景仿古展品、影视道具制作以及机械原理教学演示的需求展开，区别于实战化军用火炮设计，整体结构更侧重还原经典古炮的机械逻辑，同时兼顾拆装展示、静态陈列的实用性。从结构拆分来看，核心分为炮身主体、炮架支撑、轮组行走三个独立模块，各模块之间通过销轴、卡槽实现无紧固件的快速拼接，方便展品运输时的拆分收纳，也能满足教学场景下的结构拆解演示需求。炮身部分采用多段阶梯式柱体设计，从炮尾到炮口依次做收窄过渡，炮尾位置设置球形铰接结构，与炮架后端的定位槽配合，可实现小角度的俯仰调节，满足陈列时不同仰角的展示需求，炮身外壁的环形凸起既还原了古炮的加强筋结构特征，也在三维建模时做了等壁厚处理，

　　若后续需要做等比例缩放的金属浇铸复刻，可直接基于现有模型调整拔模斜度，无需重新重构曲面。炮架部分采用双侧板式支撑结构，两块侧支撑板通过前端横梁、后端销轴以及中部的横向连接杆实现刚性固定，侧支撑板上预留的炮身铰接孔、轮轴安装孔均做了同轴度公差约束，建模时将孔位基准统一到侧支撑板的中心平面上，避免装配时出现卡滞问题；侧支撑板的外形轮廓做了圆弧过渡处理，既还原了古炮架的木质轮廓特征，也避免了尖锐边角在展品搬运过程中造成磕碰损伤。轮组部分采用四轮布局，前后轮轴分别穿过侧支撑板对应的安装孔，每个轮子采用轮毂加轮缘的分体式结构，轮毂上的减重孔均匀分布，既还原了古木轮的辐条视觉效果，也减轻了整体模型的重量，轮轴与轮孔之间预留了转动间隙，

　　若后续需要制作可动的动态展品，可直接在间隙位置加装铜套实现顺滑转动，无需修改现有安装尺寸。从安装边界来看，整体结构的最大外轮廓宽度由两侧轮缘的外侧距离决定，长度方向从炮口最前端到炮架最后端的尺寸，在1:10的缩放比例下约为280mm，高度方向从轮底接触面到炮身最高点约为130mm，适合放置在常规展柜、桌面展台进行陈列；所有零部件的最小壁厚均控制在2mm以上，若采用3D打印制作展品，无需额外添加支撑即可完成打印，若采用金属切削加工，所有特征均满足三轴机床的加工行程要求，无倒扣、深腔等难以加工的结构。在实际应用中，该结构除了作为静态展品使用外，还可通过调整炮尾铰接结构的阻尼，实现俯仰角度的悬停，搭配小型发光组件可模拟点火发射的演示效果，

　　适用于科普场馆的古代兵器展区、中小学机械原理课堂的结构演示教具，同时也可作为复古风格的工业风装饰摆件，适配文创空间、主题餐厅的陈设需求。建模过程中对所有配合面做了间隙补偿，比如轮轴与轮孔的配合间隙设置为0.1mm，炮身铰接轴与架体孔的配合间隙设置为0.08mm，既保证装配时的顺畅度，也避免间隙过大导致的结构松动；所有外露的棱边均做了0.3mm的倒角处理，还原金属铸造、木质构件打磨后的圆润质感，避免锐边带来的安全隐患。不同于高精度军工武器模型的复杂内构设计，这款结构刻意简化了炮膛内部、击发机构等非展示面的细节，将建模重心放在外部可见的结构特征与装配逻辑上，既降低了模型的复杂度，也能让非专业观众快速理解古炮的轮式移动、俯仰调节的基本机械原理，对于三维建模从业者而言，该模型的曲面构建、装配约束逻辑也可作为复古机械类产品建模的参考案例，掌握板式架体、轴类构件、轮组结构的标准化建模流程。
