钣金折弯式电气控制箱体结构设计

　　这款钣金折弯成型的电气箱体，主要面向工业现场低压电气元件的集成安装场景，在小型自动化设备、传感检测工位、分布式控制节点中都能见到这类壳体的应用，它承担着电气元件承载、外部异物防护、接线规整的核心作用，区别于大尺寸的整柜式配电柜，这类小型电箱更贴近设备端的就近安装需求，能缩短控制回路的布线长度，减少信号传输过程中的干扰问题。

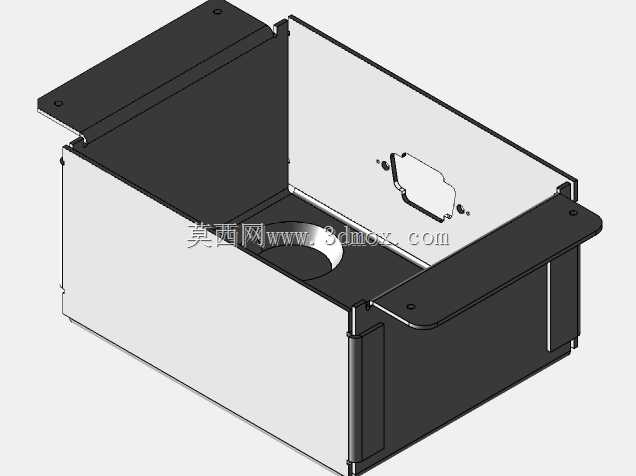

　　从结构设计逻辑来看，整个箱体采用单块钣金折弯拼接的成型思路，主体围板通过多次折弯形成U型主腔体，两侧延伸出带安装孔的固定耳板，耳板上的通孔直接适配现场常用的膨胀螺栓或设备机架安装孔位，不需要额外加装转接支架就能完成固定，安装边界的设计充分考虑了现场安装的操作空间，固定耳板向外延伸的长度刚好能让操作人员在箱体外侧完成螺栓紧固，不需要探入腔体内部操作，能大幅提升现场安装的效率。箱体的开口侧预留了盖板安装的贴合边，折弯边的平整度经过工艺控制，能保证盖板安装后贴合紧密，避免粉尘、切削液从拼接缝隙进入腔体内部，适配车间多尘、有少量切削液飞溅的作业环境。

　　腔体内部的结构设计完全围绕电气元件的安装需求展开，侧壁预留的异形开孔是为了适配嵌入式的接线端子或航空插座，开孔边缘做了翻边处理，既能增加开孔处的结构强度，避免线缆拉扯时钣金边缘割破线缆绝缘层，也能配合密封圈实现开孔处的防护效果。腔体底部的圆形下沉结构，是为了适配特定规格的散热风扇或者进线格兰头，下沉的台阶面能保证安装件的贴合度，不需要额外做找平处理。内部的折弯加强筋沿着腔体长边布置，能提升整个箱体的抗形变能力，即使在运输过程中受到挤压，或者安装时螺栓紧固力过大，也不会出现腔体侧壁变形的问题，保证内部元件的安装位置不会因为壳体形变出现偏移。

　　在实际使用过程中，这类电箱的内部可以安装端子排、小型继电器、传感信号转换模块这类低压电气元件，腔体的净空尺寸经过核算，能容纳常规厚度的DIN导轨安装组件，元件安装后和箱盖之间预留了足够的接线空间，不会出现线缆挤压箱盖的问题。箱体的表面处理采用常规的喷塑工艺，黑色和浅灰色的分区设计一方面是区分安装面和外观面，另一方面也能在车间环境下减少污渍的显影，日常维护只需要简单擦拭就能保持表面整洁。

　　从安装适配性来看，这款电箱既可以通过侧面的耳板固定在设备机架的型材上，也可以背靠墙面安装，固定孔的孔距符合通用的小型电气箱体安装规范，能替换现场同规格的老旧破损电箱，不需要重新在安装面打孔，降低改造的工作量。箱体的拼接处采用点焊固定，焊接位置都做了打磨处理，不会出现凸起的焊渣影响内部元件的安装，所有的钣金边缘都做了钝边处理，避免安装接线过程中划伤操作人员的手部。在布线逻辑上，箱体的进线位置可以根据现场需求选择底部或者侧壁的开孔，预留的开孔位置都避开了内部元件的安装区域，线缆进入腔体后可以沿着侧壁的走线空间排布到对应的接线端子上，不会出现线缆交叉杂乱的问题，方便后期的故障排查与线路维护。

　　这类小型电箱的结构设计没有冗余的功能部件，所有的结构特征都服务于安装便捷性、防护可靠性、元件适配性这几个核心需求，钣金折弯的成型方式也能控制加工成本，适合批量加工生产，在各类工业现场的分布式控制节点中有着很高的实用价值。
