钣金结构电气安装防护箱体

　　这款钣金材质的电气防护箱体，主要面向工业传感检测场景下的电气元件集成安装需求，在各类工业产线的传感检测工位、小型设备的电气控制单元集成场景中都能适配。日常在设备运维、产线改造项目里，这类小型电气箱的使用频率很高，它不需要像大型配电柜那样预留大量的走线与元件排布空间，核心作用是给配套的传感信号处理模块、小型接线端子排提供封闭的安装空间，隔绝车间内的切削粉尘、焊接飞溅、少量喷淋水汽对内部电气元件的侵蚀，避免线路短接、元件积灰失效的问题。

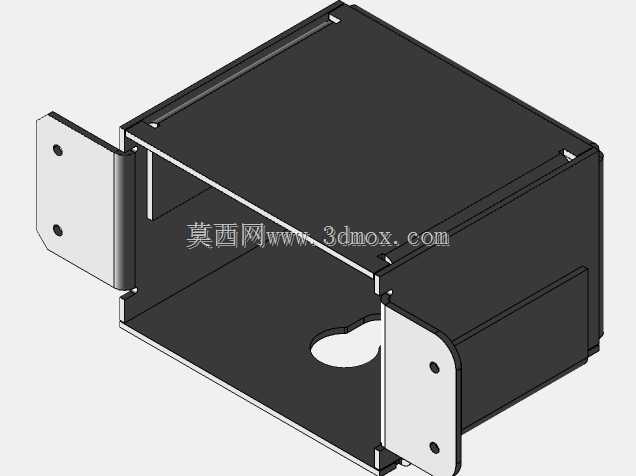

　　从结构设计来看，箱体采用分体折弯拼合的钣金工艺，主体为U型折弯的主壳体搭配两侧的安装固定耳板，耳板上预留了两个标准安装孔位，安装时不需要额外做转接支架，直接通过螺栓就能将整个箱体固定在设备机架的型材立面、设备旁的安装立板上，安装孔的孔位公差按照通用钣金安装件的标准预留，适配M4-M6规格的固定螺栓，现场安装时不需要二次扩孔调整。箱体两侧的耳板与主壳体采用折边咬合加碰焊的固定方式，相比外露焊接的结构，焊缝隐藏在折边内侧，不会出现焊渣凸起影响安装平面贴合度的问题，同时整体结构的抗扭强度更高，在设备运行产生小幅振动的场景下，耳板与主壳体连接位置不会出现焊缝开裂的情况。

　　箱体内部的安装空间做了针对性的预留，底面开设了一个异形穿线孔，这个孔位的轮廓是根据配套传感单元的出线接头尺寸定制的，既可以让传感线缆从箱体底部直接穿入内部接在接线端子上，也能在穿线后配合橡胶护线圈对线缆做固定，避免线缆被钣金锐边割破绝缘层，同时减少外部粉尘从穿线位置进入箱体内部的概率。箱体的顶部与侧边都预留了折边卡扣结构，后期装配上盖的时候不需要额外打螺丝，直接通过卡扣就能将上盖与主壳体扣合，日常检修内部元件的时候，只需要撬开卡扣就能取下上盖，比螺丝固定的结构节省检修拆装的时间，也不会出现螺丝掉落进设备内部的风险。

　　在安装边界的考量上，箱体的整体外轮廓尺寸控制得比较紧凑，不会占用过多的设备安装空间，两侧耳板的伸出长度经过计算，安装后箱体背面与安装立面之间会留出3mm左右的间隙，既可以避免箱体背面与安装立面直接贴合出现积水锈蚀的问题，也能给底部穿入的线缆留出一定的弯折空间，不会出现线缆弯折半径过小导致线芯断裂的情况。箱体的板材厚度选用常规的冷轧钢板，表面做黑色喷塑处理，喷塑层的厚度均匀，既可以提升壳体的防锈能力，也能在车间日常清洁擦拭的时候，避免油污附着在壳体表面难以清理。两侧的安装耳板做了镀锌处理，因为耳板是与安装面直接接触的部件，镀锌层的抗摩擦能力更强，多次拆装调整位置也不会出现表层脱落生锈的问题。

　　从实际使用的适配性来看，这款箱体除了配套传感单元使用之外，也可以用来安装小型的信号隔离模块、继电器模组等小型电气元件，内部的底面是平整的钣金面，后期如果需要调整内部元件的安装位置，只需要重新钻孔或者用胶粘固定导轨就能实现，不需要对主壳体做大规模的裁切改造。箱体的折边位置都做了压毛边处理，所有外露的钣金边缘都没有锐边，装配和检修的时候不会划伤操作人员的手部，这一点在现场施工的时候很重要，很多小型钣金件因为忽略了毛边处理，安装过程中很容易造成手部划伤，影响施工效率。另外箱体的拼接缝隙控制在0.2mm以内，配合上盖扣合之后，整体的防护等级可以达到IP40，完全可以满足一般工业车间室内安装场景的防护需求，不需要额外做密封处理就能阻挡常见的固体异物进入箱体内部。
