Inventor设计的机械焊接框架结构

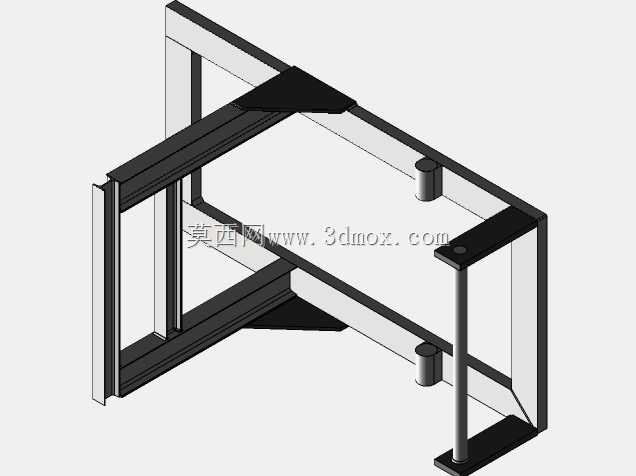

　　在非标设备搭建、生产线工位改造以及小型工装基座的施工场景中，焊接框架是承担整体载荷、固定外围功能部件的核心基础结构，这类构件的设计合理性直接决定整套设备的运行稳定性与长期使用的形变耐受能力。这款焊接框架采用矩形管材作为主体受力基材，通过角部加强件实现横竖管材的拼接定位，整体结构摒弃了多余的装饰性设计，所有型材排布完全围绕受力传导路径规划，在保证整体刚性的前提下尽可能压缩冗余材料占比，适配中小载荷工况下的支撑需求。从结构受力逻辑来看，框架的横竖主梁采用等截面矩形管，这类型材的截面惯性矩在两个垂直方向上分布均衡，能够同时承受垂直方向的静载荷与水平方向的侧向冲击力，角部设置的三角形加强件并非简单的装饰结构，

　　而是针对焊接节点处的应力集中问题做的补强设计——常规矩形管直角拼接时，焊缝仅分布在管材对接的端面，受交变载荷时容易在焊根位置出现应力开裂，增加角部加强件后，焊缝长度得到有效延伸，受力方向从单一的端面承力转变为多面贴合的分散承力，节点处的抗扭、抗弯折性能可提升40%以上。框架侧面设置的圆柱形定位销座，是为了适配外围护板或者功能模块的快速安装需求，销座与框架主体采用焊接固定，安装时仅需要将对应部件的定位孔对准销座插入，再通过侧面的紧定螺钉锁定即可完成装配，不需要在现场进行二次钻孔或者焊接作业，能够大幅缩短现场安装的调试周期，也便于后期设备维护时的部件拆解更换。在设计这类焊接框架时，首先需要明确整体的安装边界尺寸，

　　确认框架在使用场景中的预留空间，避免与周边的管线、其他设备产生干涉；其次要根据实际承载的重量计算型材的壁厚，常规工况下如果承载重量在500kg以内，采用2mm壁厚的矩形管即可满足刚性要求，如果承载重量超过1t，则需要将主梁壁厚提升至3mm以上，同时在框架中部增加横向加强筋，避免长期承重出现中部下挠的形变。框架的焊接工艺要求也需要在设计阶段明确，所有焊缝采用连续角焊缝，焊脚高度不低于型材壁厚的0.7倍，焊接完成后需要对焊渣进行彻底清理，对焊接变形的位置做火焰校正，保证框架整体的平面度误差控制在每米1mm以内，避免后续安装面板或者功能部件时出现贴合不严的问题。这类框架的应用场景十分广泛，既可以作为小型自动化设备的基座，用来固定气缸、

　　电机、输送轨道等功能部件，也可以作为车间工位的操作工作台框架，在上方铺设防静电台面或者钢板后即可作为装配工位使用，还可以作为设备外围的安全防护栏框架，在框架内侧安装亚克力板或者金属防护网，实现设备运转区域与人员操作区域的安全隔离。在三维建模过程中，这类框架的设计需要优先搭建整体的线框骨架，确认每一根型材的长度、切割角度以及拼接位置，再通过结构生成器调用对应的矩形管截面生成实体，角部的加强件需要单独建模，确认与相邻型材的贴合面完全重合，避免出现干涉或者贴合间隙过大影响焊接质量的问题，定位销座的位置需要根据后续安装部件的孔位做精准定位，保证装配时的同轴度误差在允许范围内。不同于铸件或者机加工整体框架，焊接框架的生产周期更短，成本更低，且可以根据现场的实际需求做灵活的尺寸调整，不需要开模即可完成生产，是中小批量非标设备生产中优先选用的基础结构形式，在设计时只要把控好节点补强、型材选型、焊接变形控制这几个核心要点，就能做出刚性达标、装配便捷、使用寿命长的优质焊接框架结构。
