带安装耳内置格栅的电机端盖结构设计

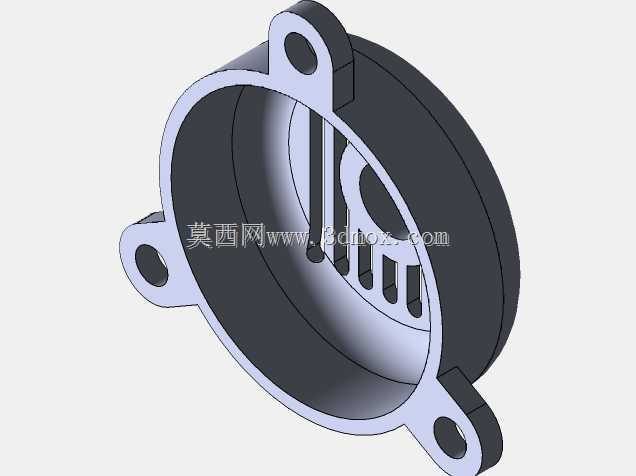

　　这款端盖结构主要适配小功率驱动马达的端部封装需求，在小型输送线驱动单元、桌面级自动化执行模组、民用小型电动工具的动力输出端都能见到同类结构的应用，核心作用是封闭马达壳体端部，同时为内部轴承提供外圈定位支撑，避免运转过程中轴承出现轴向窜动，连带输出轴出现偏摆影响传动精度。从结构细节来看，端盖周向均匀布置三个带通孔的安装耳，安装耳与盖体主体做了加厚过渡处理，避免螺丝锁紧时应力集中导致耳位开裂，安装孔的孔径匹配常规M3/M4规格的紧固件，孔位周边做了沉台设计，螺丝锁紧后头部不会突出安装面，保证安装后端面与设备贴合面完全贴合，不会出现装配间隙。盖体内部的格栅结构是设计时的核心考量点，不同于全封闭端盖的完全密封设计，

　　这类带格栅的端盖主要应用在持续运转、发热量大的小型马达上，格栅的间隙宽度控制在3mm以内，既可以保证马达运转时内部热量通过间隙快速散出，避免绕组持续高温加速绝缘层老化，又能阻挡外部直径较大的杂物、碎屑进入马达内部，剐蹭绕组或者卡滞转子。端盖的主体腔体为薄壁圆筒结构，内壁的直径公差按照H7级精度设计，刚好可以与马达壳体的外止口做过渡配合，装配时不需要额外打胶就能保证同轴度，减少端盖装配后带来的轴承不同心问题，腔体深度刚好覆盖轴承外圈的整个宽度，轴承装入后端面与盖体内侧的定位台阶贴合，轴向定位精度可以控制在0.05mm以内，完全满足小型马达的装配精度要求。在实际选型适配时，需要注意端盖的安装耳中心距尺寸，

　　三个安装耳的中心分布圆直径要与马达壳体端部的安装孔位完全匹配，否则会出现螺丝无法穿入的问题，同时要确认盖体内部的避让空间，部分马达端部会带有霍尔传感器或者编码器线路，格栅的位置刚好避开线路走线区域，不会出现装配时压损线路的问题。另外端盖的边缘做了圆角过渡处理，没有尖锐的毛刺棱角，装配操作时不会划伤操作人员，盖体的壁厚均匀控制在1.8mm左右，既保证了足够的结构强度，在马达运转产生振动时不会出现共振异响，又尽可能控制了零件的整体重量，降低马达端部的额外负载。这类端盖一般采用压铸工艺成型，材质多选用ADC12铝合金，重量轻且散热性能好，表面做氧化处理后可以抵御日常环境中的潮气侵蚀，延长零件的使用寿命，在一些对成本敏感的应用场景下，

　　也会采用增强尼龙材质注塑成型，绝缘性能更好，适合带漏电防护要求的电动工具类产品使用。设计这类端盖结构时，还要重点考虑格栅的受力强度，格栅与盖体连接的根部做了R0.5的圆角过渡，避免零件在受到外力冲击时格栅从根部断裂，同时格栅的排布方向顺着马达内部转子的转动风向，进一步提升散热气流的流通效率，不需要额外增加散热风扇就能满足持续运转的散热需求。
